Distanzmuffe für Gewindestangen, Sechskant, Stahl verzinkt

Gewindestangen verlängern und Bauteile auf Abstand halten

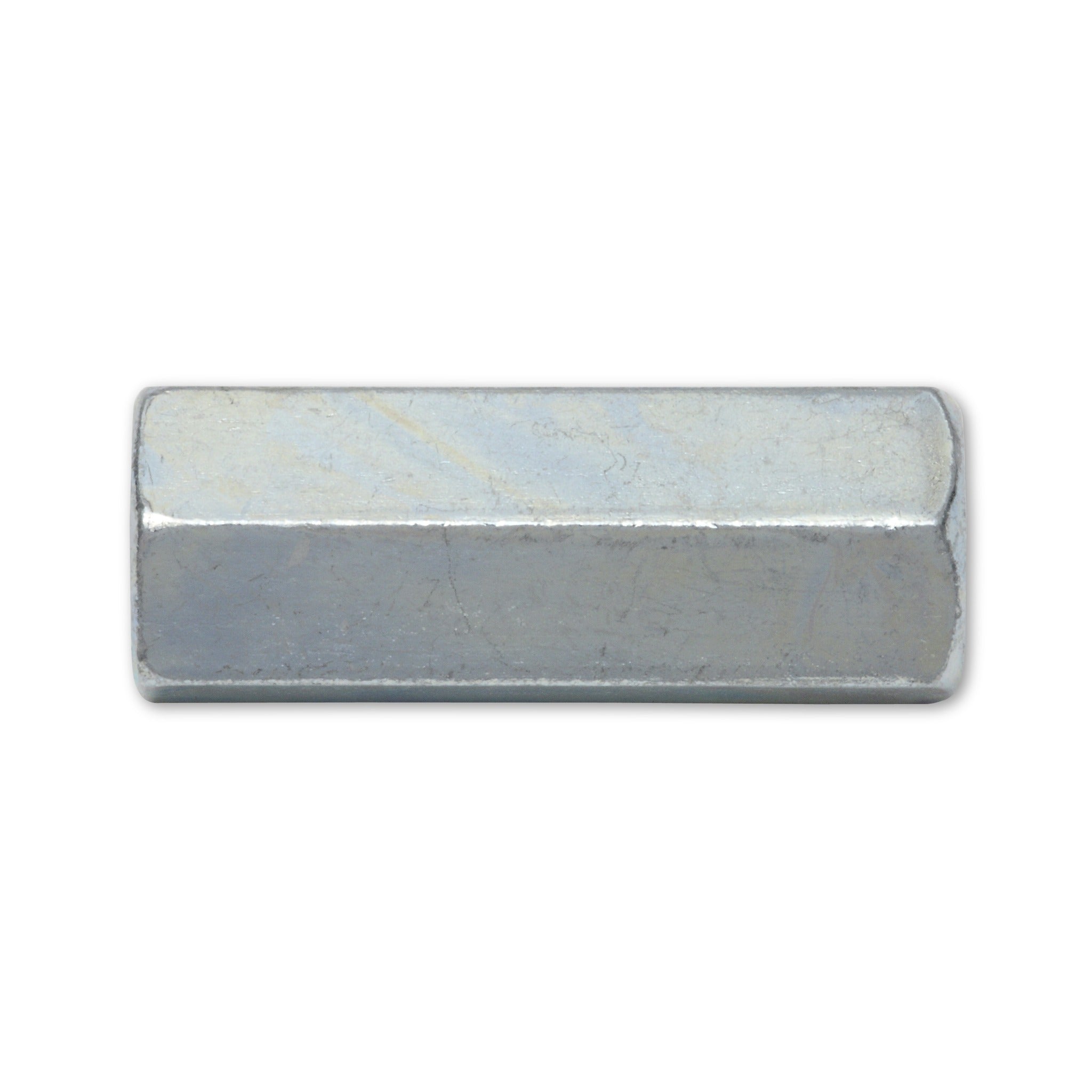

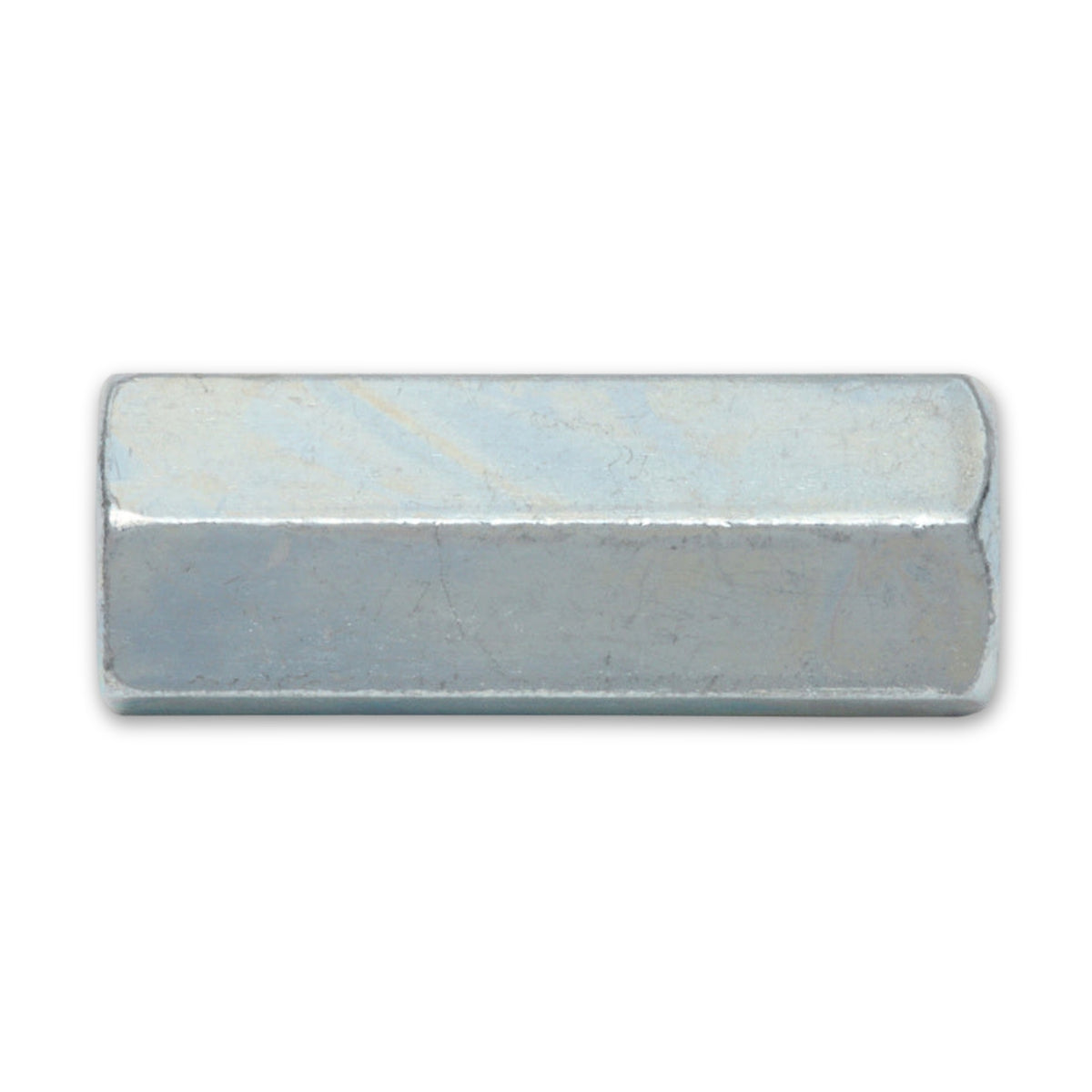

Die Distanzmuffe verbindet zwei Gewindestangen zu einem längeren Stück oder hält zwei Bauteile auf einem festen Abstand. Innen läuft metrisches Regelgewinde, außen bietet der Sechskant dem Schlüssel Angriffsflächen. Die Muffe besteht aus Stahl mit verzinkter Oberfläche und ist in den Größen M6 bis M16 erhältlich.

So entsteht die Verbindung

Jede Gewindestange wird mit zwei Sechskantmuttern gekontert, anschließend werden die Stangen gegeneinander verdreht. Kontern heißt, zwei Muttern gegeneinander festzuziehen. Der Sechskant der Muffe bietet dem Schraubenschlüssel eine Fläche zum Gegenhalten, auch dann, wenn die Verbindung später nachgestellt werden muss.

Woran sich die passende Muffe erkennen lässt

• Gewinde: Die Muffe trägt dasselbe metrische Regelgewinde wie die Stange, eine M10-Stange gehört also zu einer M10-Muffe. Stangen mit Feingewinde passen nicht.
• Länge: Zu jedem Gewinde gehört eine feste Länge, von 20 oder 25 mm bei M6 bis 50 mm bei M16. Zwischengrößen führt die Reihe nicht.
• Werkstoff: Muffe und Stange sollten werkstofflich zusammenpassen. Eine verzinkte Muffe an einer Edelstahlstange hebt den Korrosionsschutz auf; für Edelstahlstangen gibt es Muffen aus Edelstahl.

Wo die Muffe gebraucht wird

Im Metallbau, im Regal- und Werkstattbau und bei Heimwerkern kommt die Muffe zum Einsatz, wenn eine Gewindestange nicht bis zum Anschlusspunkt reicht: Sie verlängert die Stange. Zwischen zwei Bauteilen legt sie den Abstand fest.

Häufige Fragen

Passt die Muffe auf jede Gewindestange?

Sie passt auf Stangen mit metrischem Regelgewinde in gleicher Größe, M8 auf M8. Stangen mit Feingewinde brauchen eine andere Muffe.

Sind die Muttern zum Kontern dabei?

Im Angebot sind sie nicht aufgeführt, benötigt werden zwei Sechskantmuttern je Stange, also vier pro Verbindung.

Welcher Schlüssel passt an die Muffe?

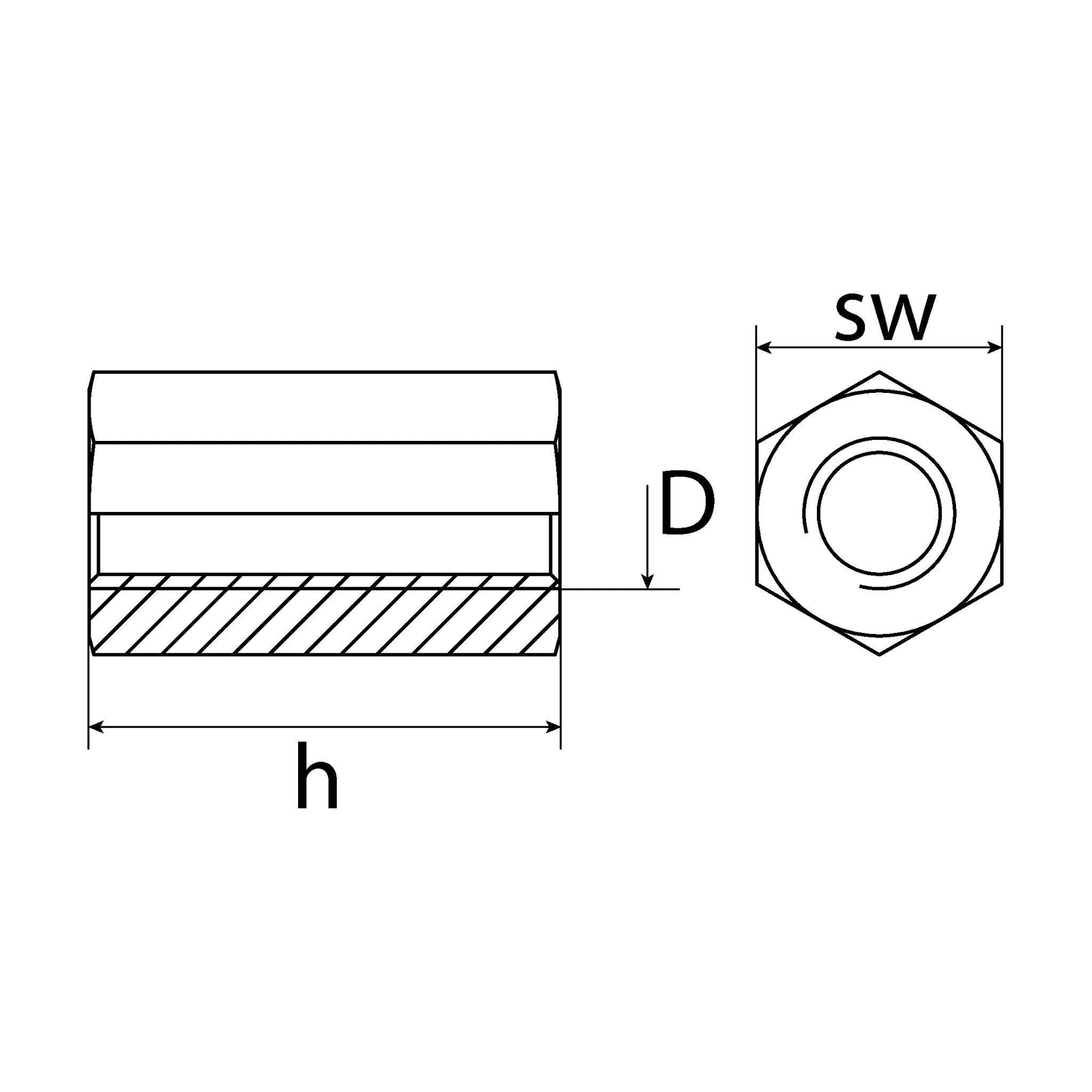

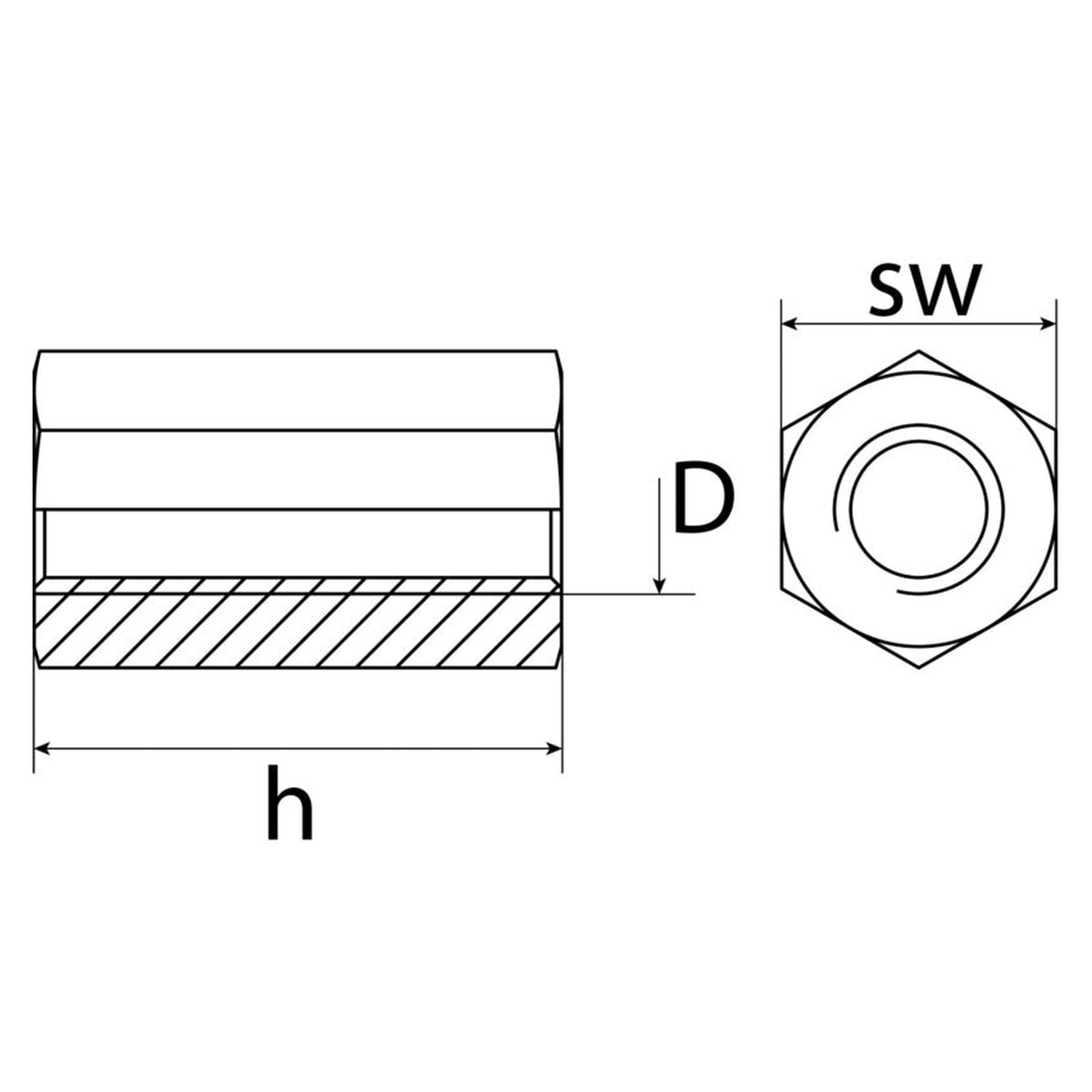

Die Schlüsselweite wächst mit dem Gewinde: 10 mm bei M6, 11 mm bei M8, 13 mm bei M10, 17 mm bei M12, 22 mm bei M14 und 24 mm bei M16.

Welcher Werkstoff gehört in Feuchträume und ins Freie?

Dort sind geeignete Werkstoffe oder Oberflächenbeschichtungen nötig, etwa nichtrostender Stahl. Diese Muffe ist als Stahl, verzinkt angegeben; für Dauernässe, Streusalz oder Chemikalien ist sie nicht zugesagt. Wer dort montiert, greift besser zu einer Muffe aus Edelstahl.

Darf die Muffe Last tragen?

Für tragende Aufgaben ist sie nicht gedacht, Belastungswerte sind für diese Muffe nicht angegeben. Für Abhängungen, Anschlagmittel und Personensicherung braucht es Bauteile mit ausgewiesenen Belastungswerten.
