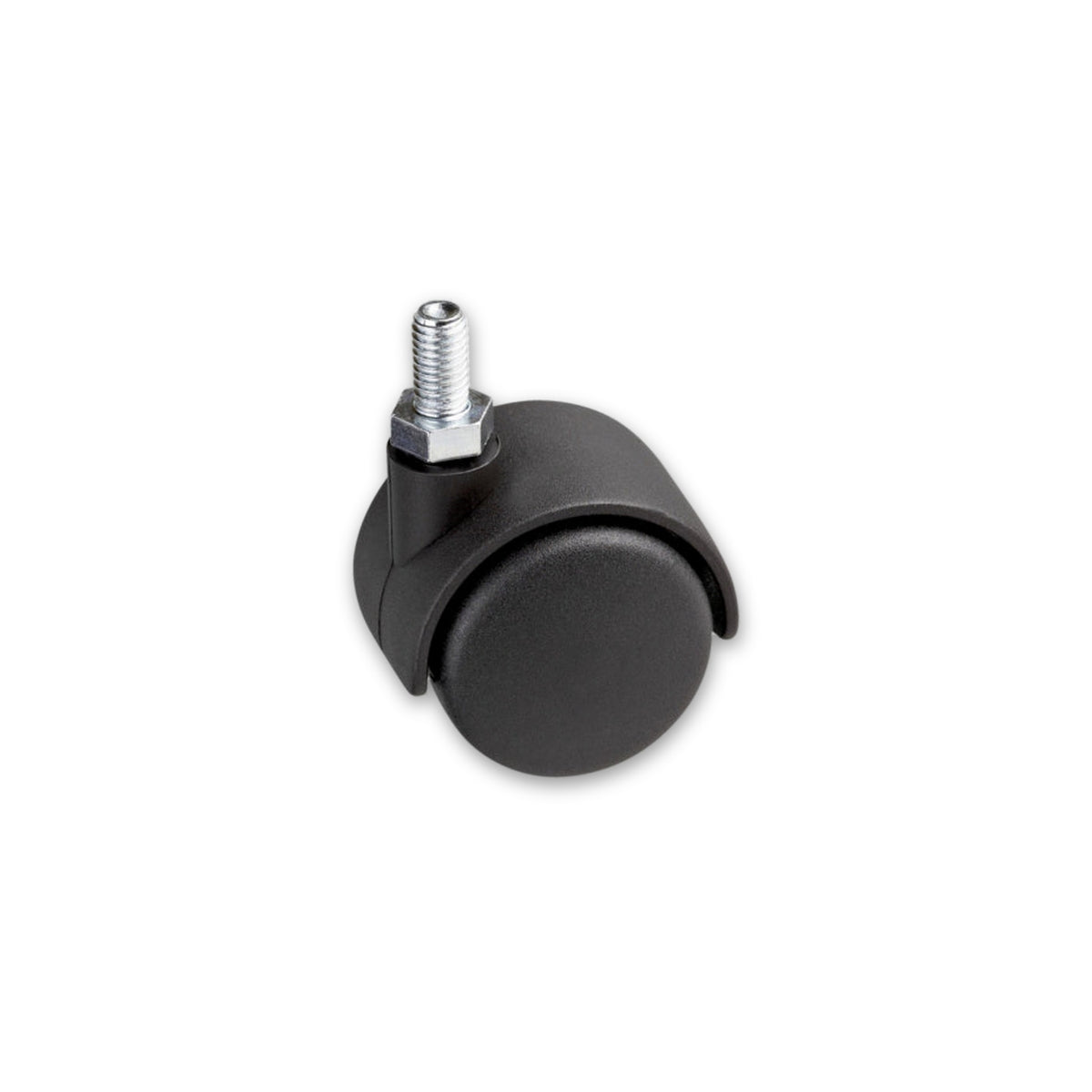

Doppelrolle mit Gewindestift M8, Kunststoff und Stahl verzinkt

Eine Rolle zum Eindrehen statt Anschrauben

Diese Doppelrolle ersetzt eine Rolle an einem Bauteil mit vorbereiteter Gewindeaufnahme M8. Statt einer Anschraubplatte mit Lochbild sitzt am Gehäuse ein Gewindestift aus verzinktem Stahl, der in die Aufnahme gedreht wird. Zwei Nenndurchmesser mit unterschiedlicher Traglast je Rolle stehen zur Wahl.

Montage ohne Lochbild

Der Gewindestift misst M8 bei 15 mm Länge und wird in eine vorbereitete Gewindeaufnahme am Gestell oder Korpus gedreht. Ein Lochbild entfällt damit, dafür entscheidet allein das Gewinde über die Passung: Stimmen Gewindegröße und Einschraubtiefe nicht mit der Aufnahme überein, hilft kein Nachjustieren. Das Gegenstück zum Gewindestift gehört zum Bauteil und liegt der Rolle nicht bei.

Zwei Räder aus Kunststoff mit Gleitlager

Die beiden Laufräder bestehen aus Polypropylen und laufen in einem Gleitlager. Damit rollt die Doppelrolle auf ebenem, festem Untergrund; wie leicht sich eine Last in Bewegung setzen lässt, hängt daneben von Last, Raddurchmesser und Bodenbeschaffenheit ab.

Nenndurchmesser entscheidet über Traglast und Bauhöhe

• 40 mm Nenndurchmesser: Bauhöhe 55 mm, Traglast 30 kg je Rolle.
• 50 mm Nenndurchmesser: Bauhöhe 64 mm, Traglast 35 kg je Rolle.

Die größere Ausführung trägt mehr und baut höher; welche Größe passt, richtet sich nach dem verfügbaren Bauraum und der vorhandenen Gewindeaufnahme am Bauteil.

Häufige Fragen

Passt der Gewindestift M8 in jede vorhandene Gewindeaufnahme?

Nein, das hängt von der jeweiligen Aufnahme ab. Gewindegröße M8 und eine Einschraubtiefe bis 15 mm müssen zur Aufnahme am Bauteil passen; das Gegenstück zum Gewindestift ist nicht im Lieferumfang enthalten und vorher zu prüfen.

Was sagt die angegebene Traglast je Rolle aus?

Der Wert gilt der einzelnen Rolle, nicht der fertigen Konstruktion. Wie viel die gesamte Konstruktion trägt, hängt zusätzlich von Gewindeaufnahme, Gestell und Korpus ab; deren Tragfähigkeit ist beim Hersteller des jeweiligen Bauteils zu erfragen oder seinen Unterlagen zu entnehmen.

Worin unterscheiden sich die beiden Größen?

Im Nenndurchmesser und damit in Bauhöhe und Traglast je Rolle. Gewindestift und Werkstoffe bleiben bei beiden Ausführungen gleich.

Wofür ist diese Bauart nicht gedacht?

Für Gefälle, Schwellen, dauerhaft unebene Fahrwege, den Außenbereich, einen motorischen Antrieb oder die Beförderung von Personen ist die Bauart nicht vorgesehen. Gedacht ist sie für rollenden Transport auf ebenem, festem Untergrund.
