Druckfeder, Federstahl, DIN 2095

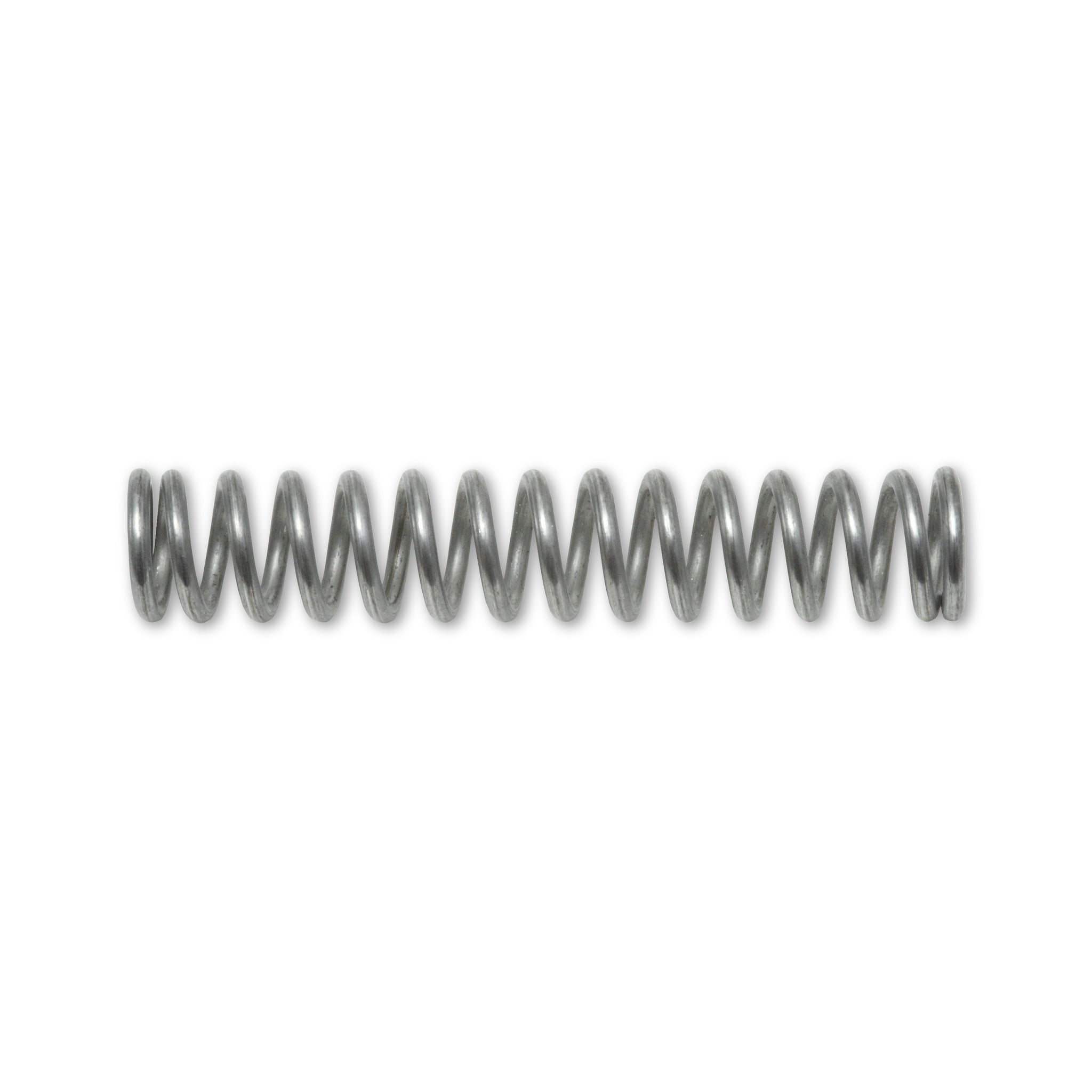

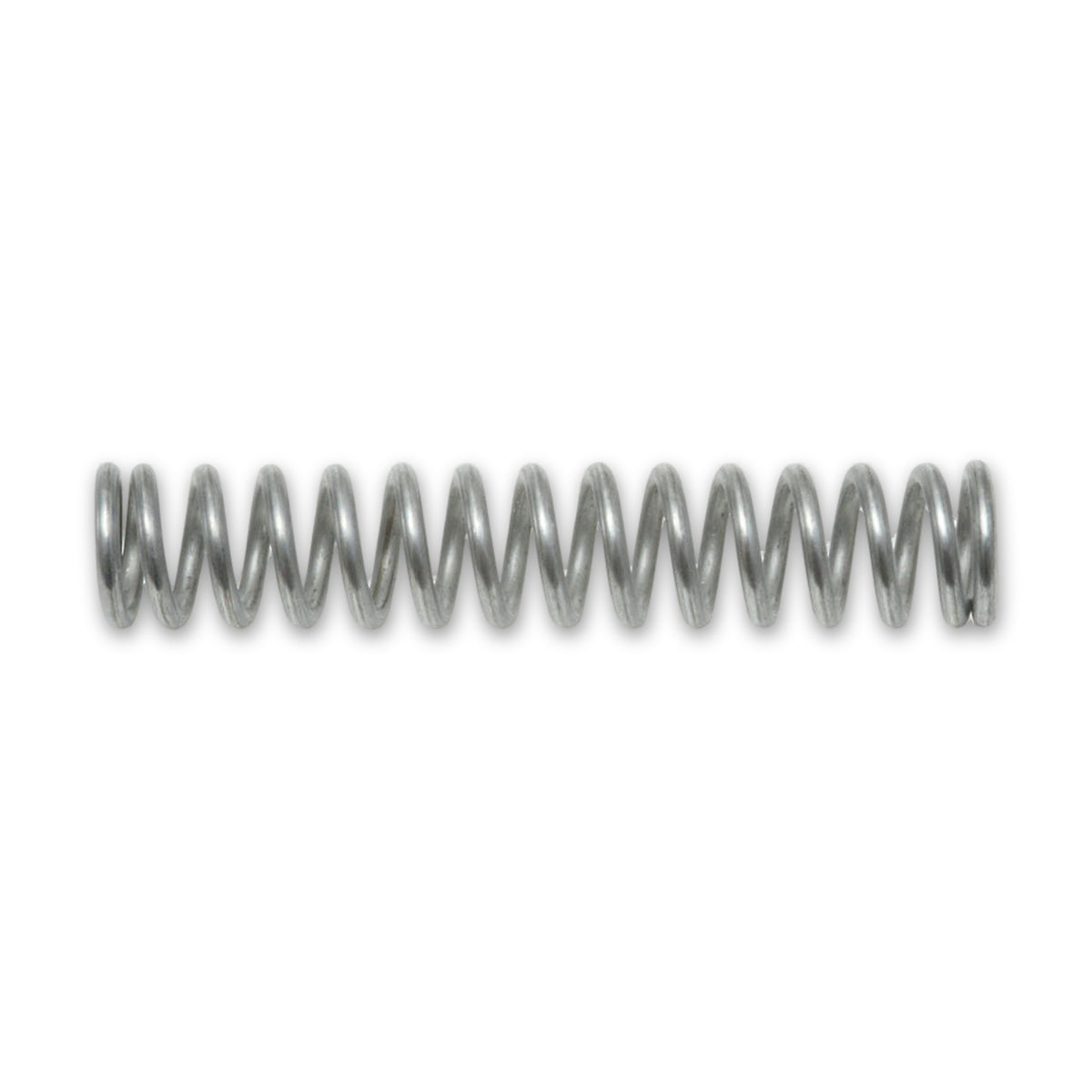

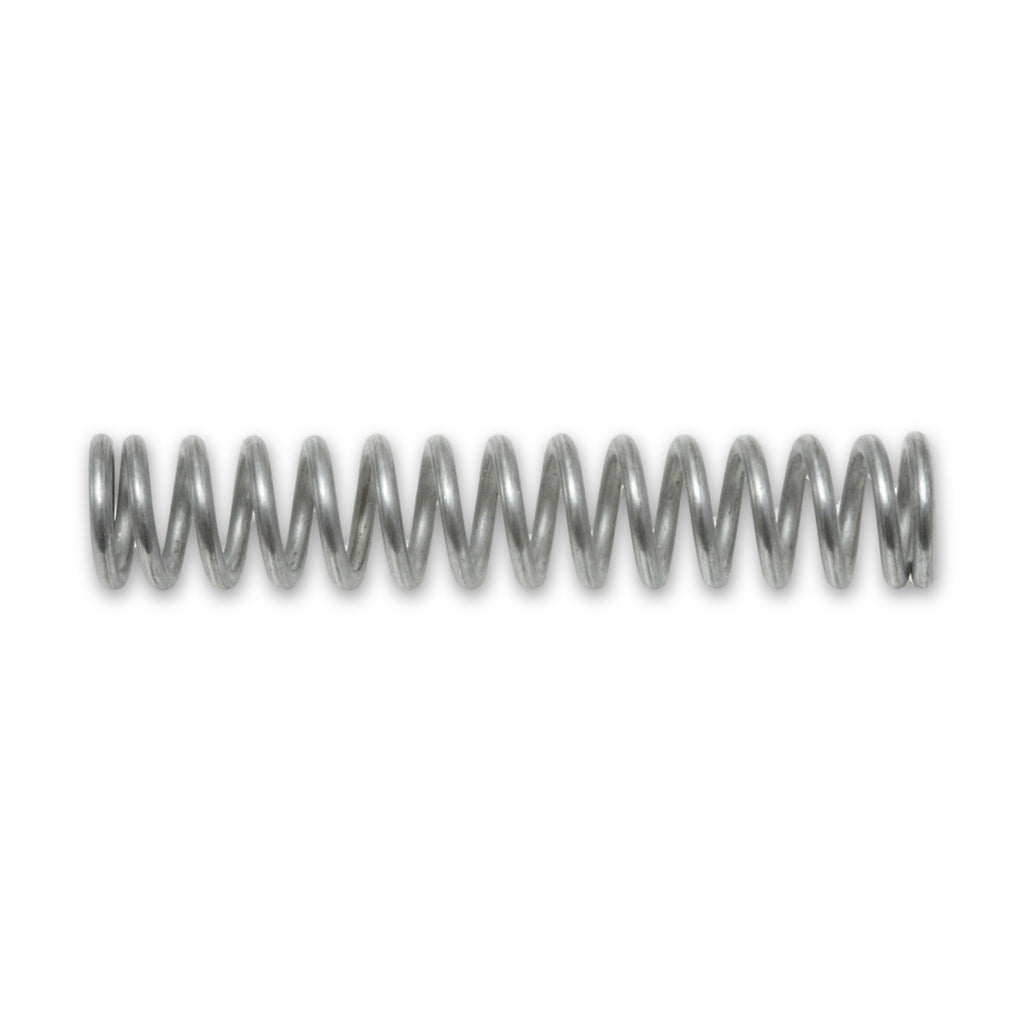

Eine Schraubendruckfeder wird in Richtung ihrer Achse zusammengedrückt, nimmt dabei mechanische Energie auf und gibt sie beim Entlasten wieder ab. Die rechts gewickelten Federn aus Federstahl gibt es in vier Größen mit 1,0 oder 1,5 mm Drahtdurchmesser und 10 oder 15 mm Außendurchmesser. Für die Auswahl zählen der Platz in Bohrung oder Hülse beziehungsweise auf dem Dorn und die größte Länge.

Bringt bewegliche Teile in die Ausgangslage zurück

Ein Taster soll nach dem Druck wieder herauskommen, ein Ventilteller auf seinen Sitz zurück, ein Kontakt angedrückt bleiben: Für solche Aufgaben sitzt eine Druckfeder zwischen zwei Anlagen und schiebt zurück, sobald die Last nachlässt. Üblich sind Druckfedern in Rückstellmechanismen, Ventilen, Verriegelungen und elektrischen Kontakten sowie in Anpress- und Betätigungselementen.

Der Einbauraum bestimmt die Größe

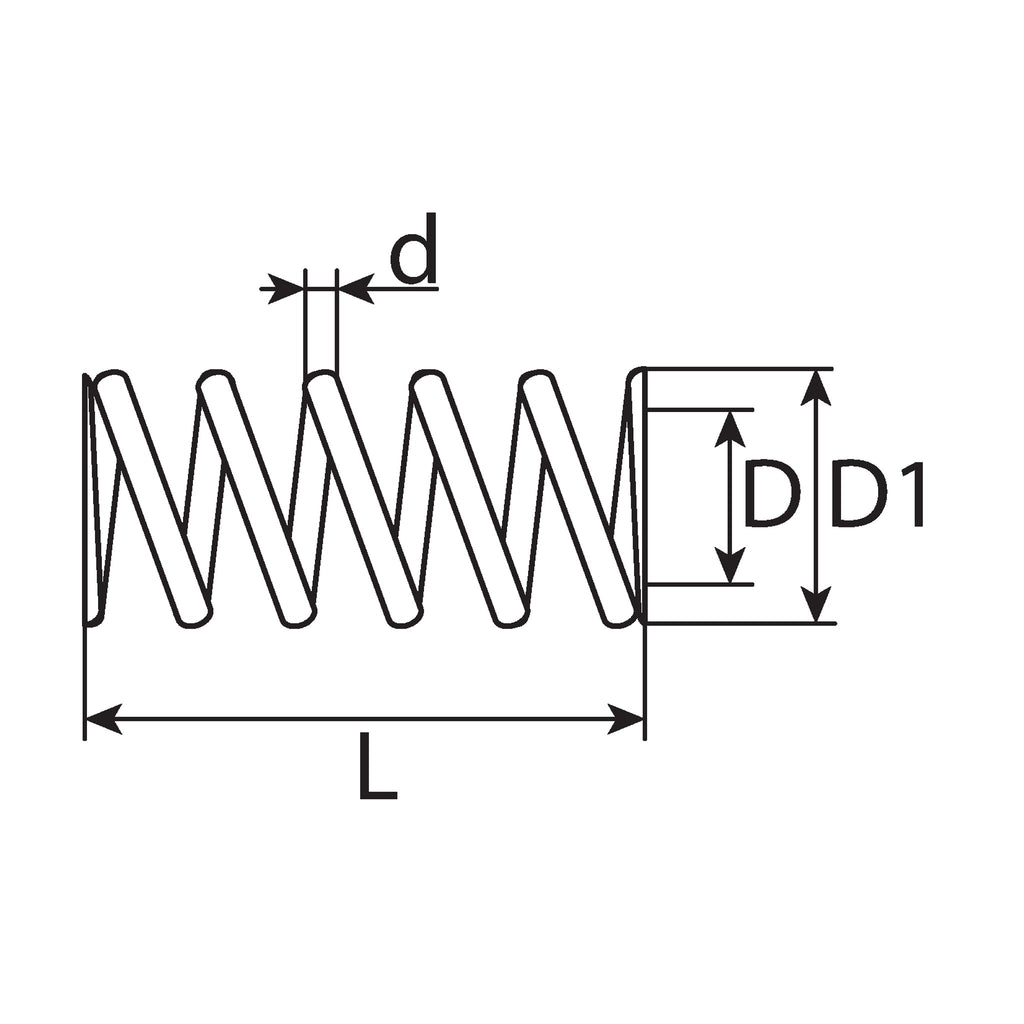

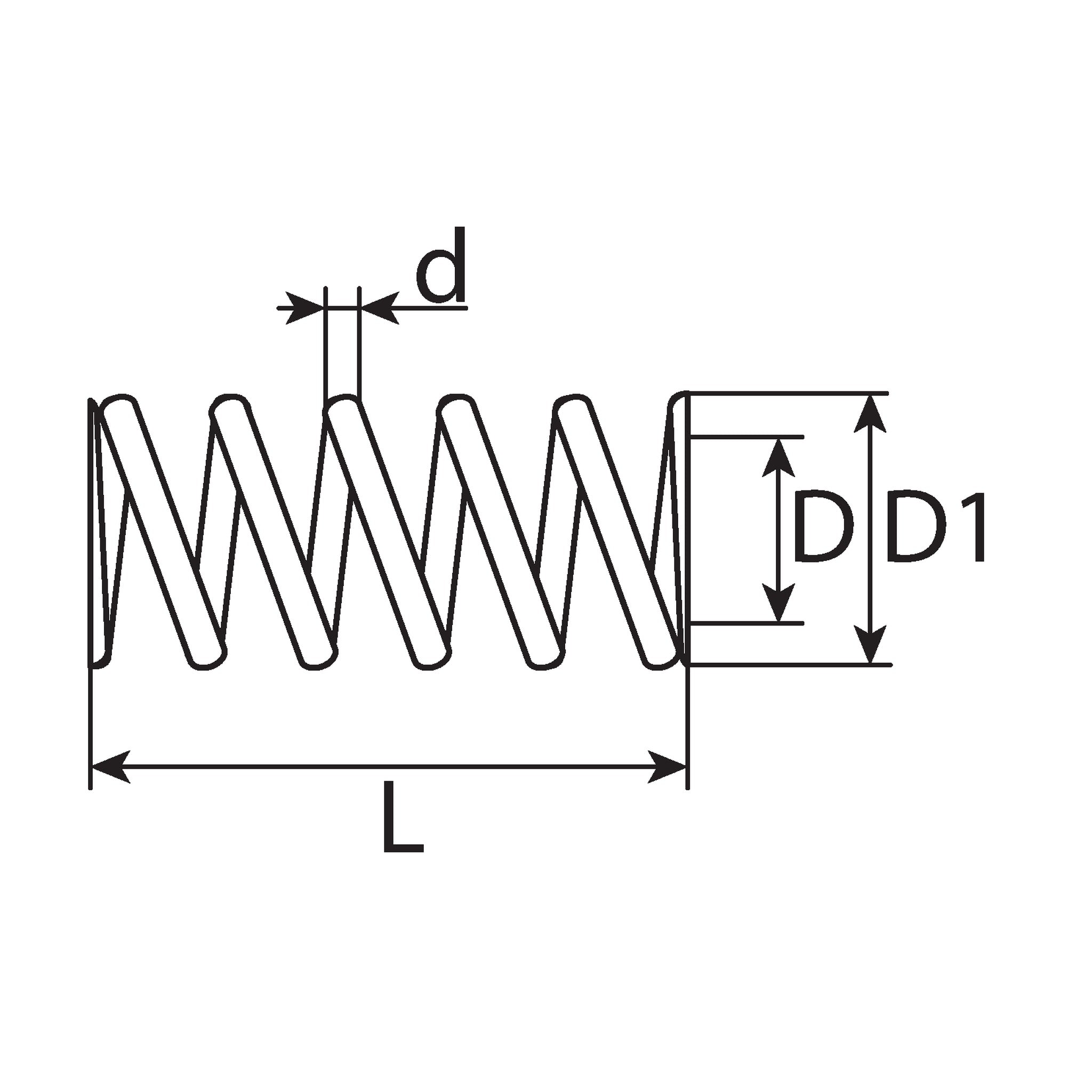

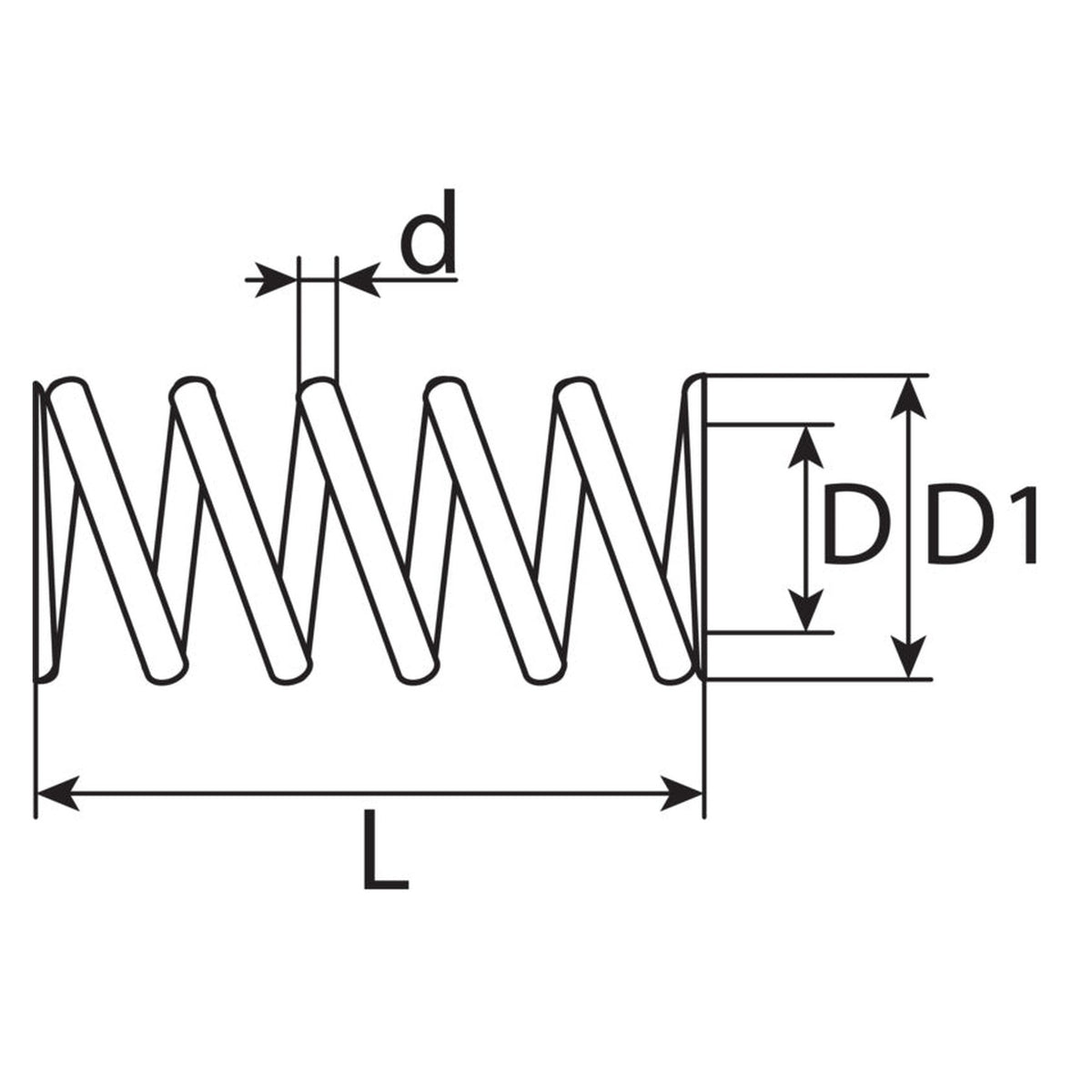

Läuft die Feder in einer Bohrung oder Hülse, begrenzt der Außendurchmesser den Platz. Sitzt sie auf einem Dorn oder einer Welle, muss der Innendurchmesser passen; er ist um zwei Drahtdurchmesser kleiner als der Außendurchmesser. Dazu kommt die größte Länge, die der Einbauraum zulässt. Die Größenangabe nennt nacheinander Drahtdurchmesser, Außendurchmesser und größte Länge in Millimetern.

Blocklänge und Lastwechsel gehören zur Auswahl

• Blocklänge: So heißt die Länge, bei der die Windungen aneinanderliegen. Sie gilt nicht automatisch als zulässiger Betriebspunkt.
• Lastwechsel: Bei vielen Lastwechseln wird eine Feder geringer ausgenutzt als bei überwiegend statischer Belastung.

Wo solche Federn gebraucht werden

In Werkstatt und Instandhaltung ersetzen sie verlorene oder ermüdete Federn; im Maschinen- und Vorrichtungsbau, in der Haustechnik, im Gerätebau und im Modellbau gehören sie zu den üblichen Bauteilen. Beim Ersatz werden Drahtdurchmesser, Außendurchmesser und Länge nachgemessen und mit der Größenangabe verglichen.

Häufige Fragen

Welche Kraft hat die Feder?

Eine Kraftangabe gibt es für diese Federn nicht, auch die Federrate (Kraftänderung je Millimeter Federweg) ist nicht genannt. Wer eine bestimmte Kraft am Arbeitspunkt braucht, prüft sie am Bauteil, bevor die Feder fest eingeplant wird.

Braucht die Feder eine Führung?

Meist ja, denn eine Druckfeder kann je nach Baugröße, Führung und Lagerung seitlich ausknicken. Ein Dorn im Inneren oder eine Hülse außen hält sie in der Achse; ob das im Einbaufall reicht, zeigt ein Probeeinbau mit dem vollen Federweg.

Gilt DIN 2095 noch?

Nein, die Norm von 1973 ist zurückgezogen und durch DIN EN 15800 ersetzt. Im Produktnamen steht sie als historischer Bezug des Sortiments; wer Güteanforderungen der Nachfolgenorm verlangt, klärt das vor dem Kauf mit dem Hersteller.
