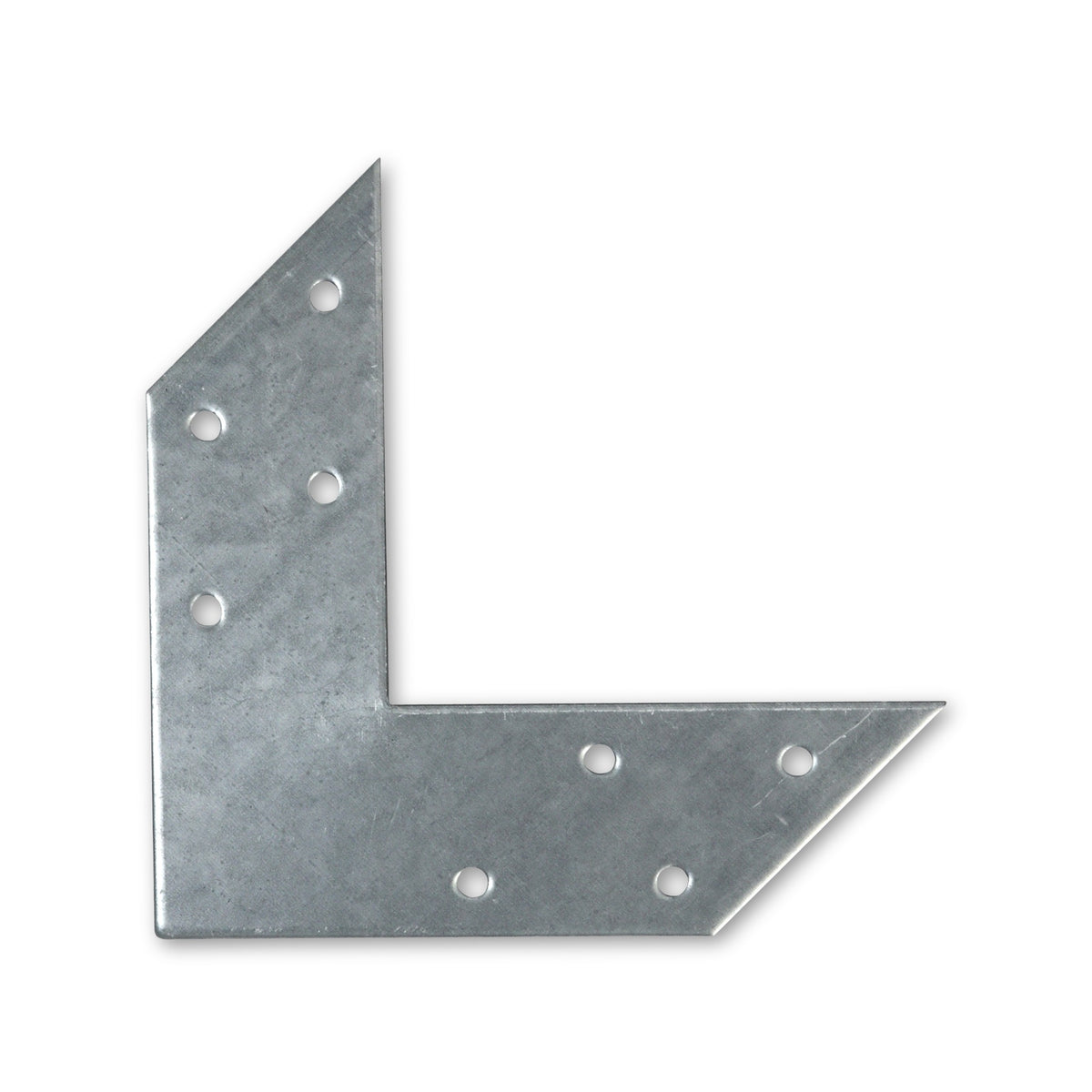

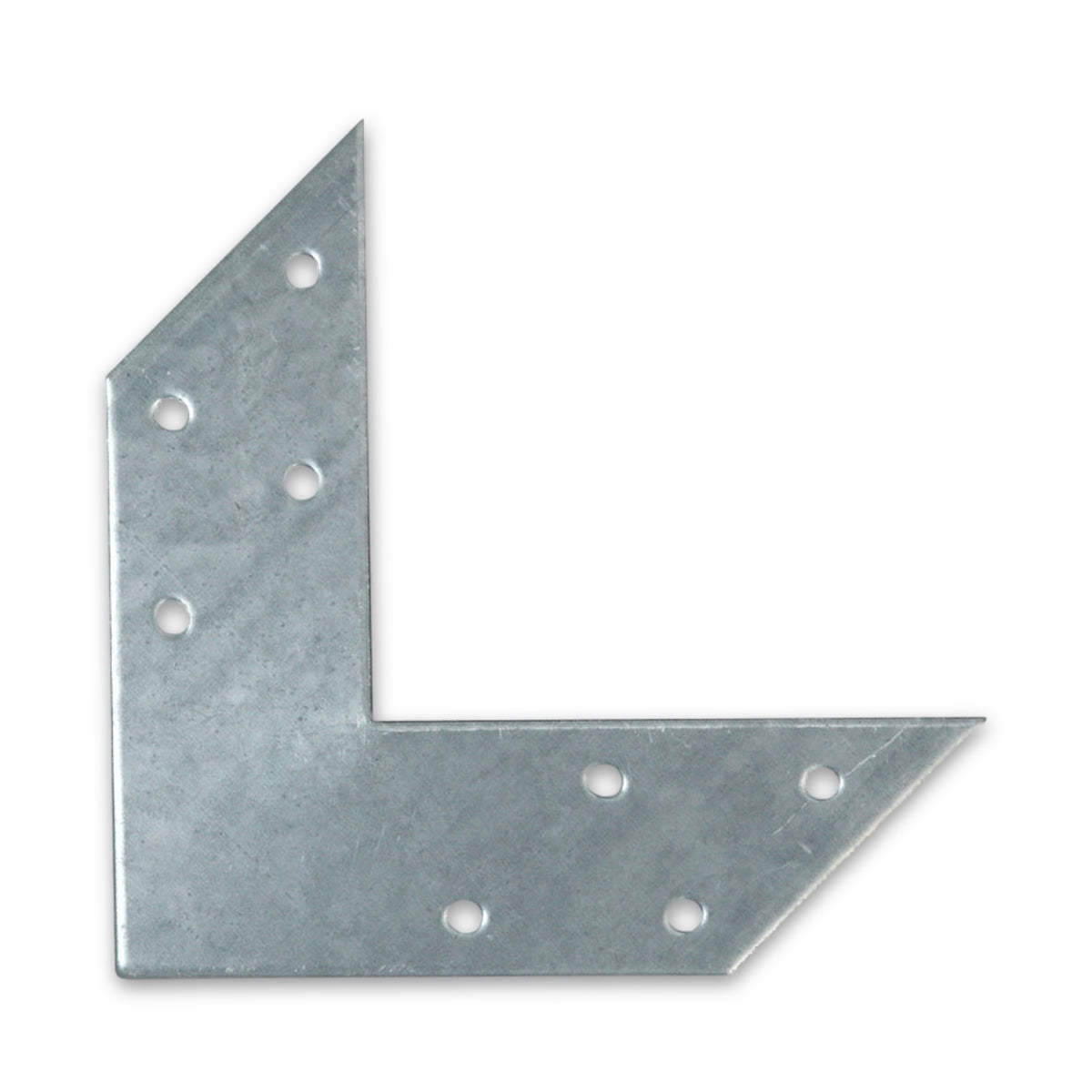

Eckwinkelbeschlag, Stahl verzinkt, Breite 35 mm, Materialstärke 2 mm

Verstärkung für die bereits bestehende Verbindung

Der Eckwinkelbeschlag aus verzinktem Stahl sichert und verstärkt Holzverbindungen an Kreuzpunkten und in Rahmenecken, an denen zwei Hölzer bereits aufeinandertreffen. Die flache, L-förmige Platte mit Schraubenlöchern von 5 mm Durchmesser liegt in einer Ebene über der Verbindungsstelle; drei Längen mit acht, zwölf oder sechzehn Löchern passen die Auflagefläche an unterschiedlich große Ecken an.

Warum Breite, Blechstärke und Lochbild den Sitz bestimmen

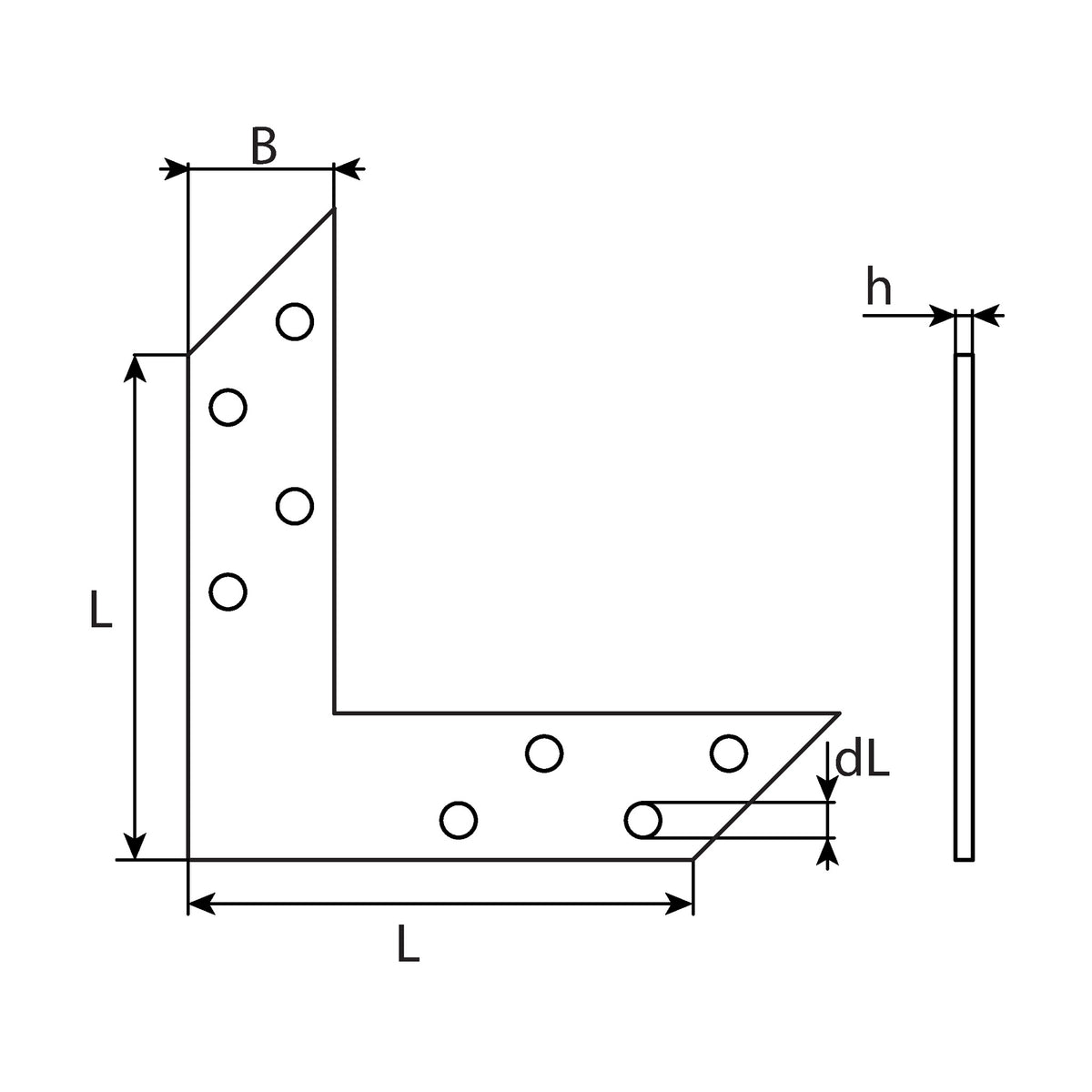

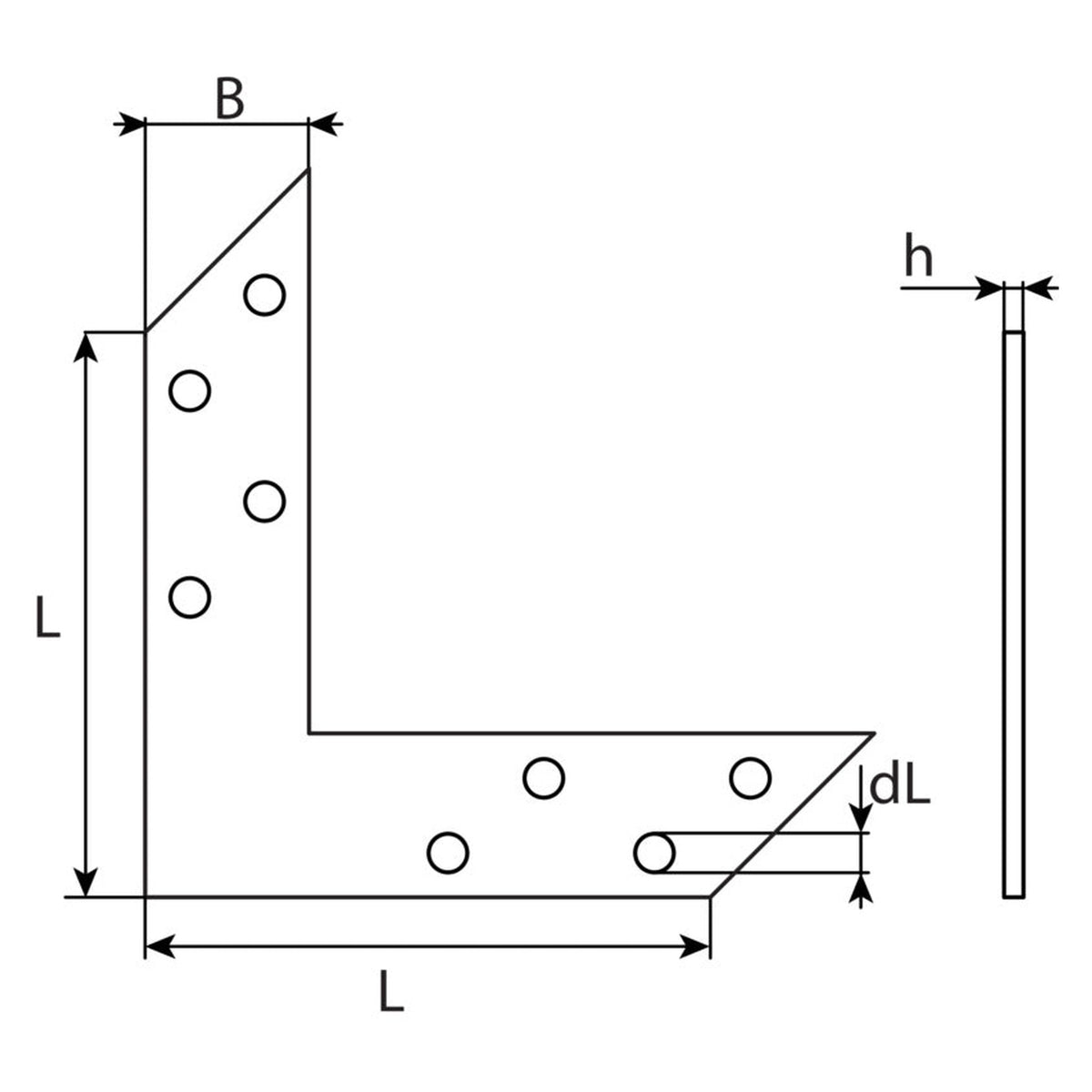

Mit 35 mm Schenkelbreite liegt der Winkel flächig auf dem Holz auf; diese Fläche muss frei bleiben, sonst sitzt er nicht plan. Die flache Platte aus 2 mm dickem Stahlblech gibt dem Beschlag seine Form, ohne eine Aussage zur Belastbarkeit zu erlauben. Die Löcher mit 5 mm Durchmesser nehmen das vorgesehene Verbindungsmittel auf: 100 mm Schenkellänge mit acht Löchern, 140 mm mit zwölf, 170 mm mit sechzehn Löchern für größere Ecken.

Anwendung in der Praxis

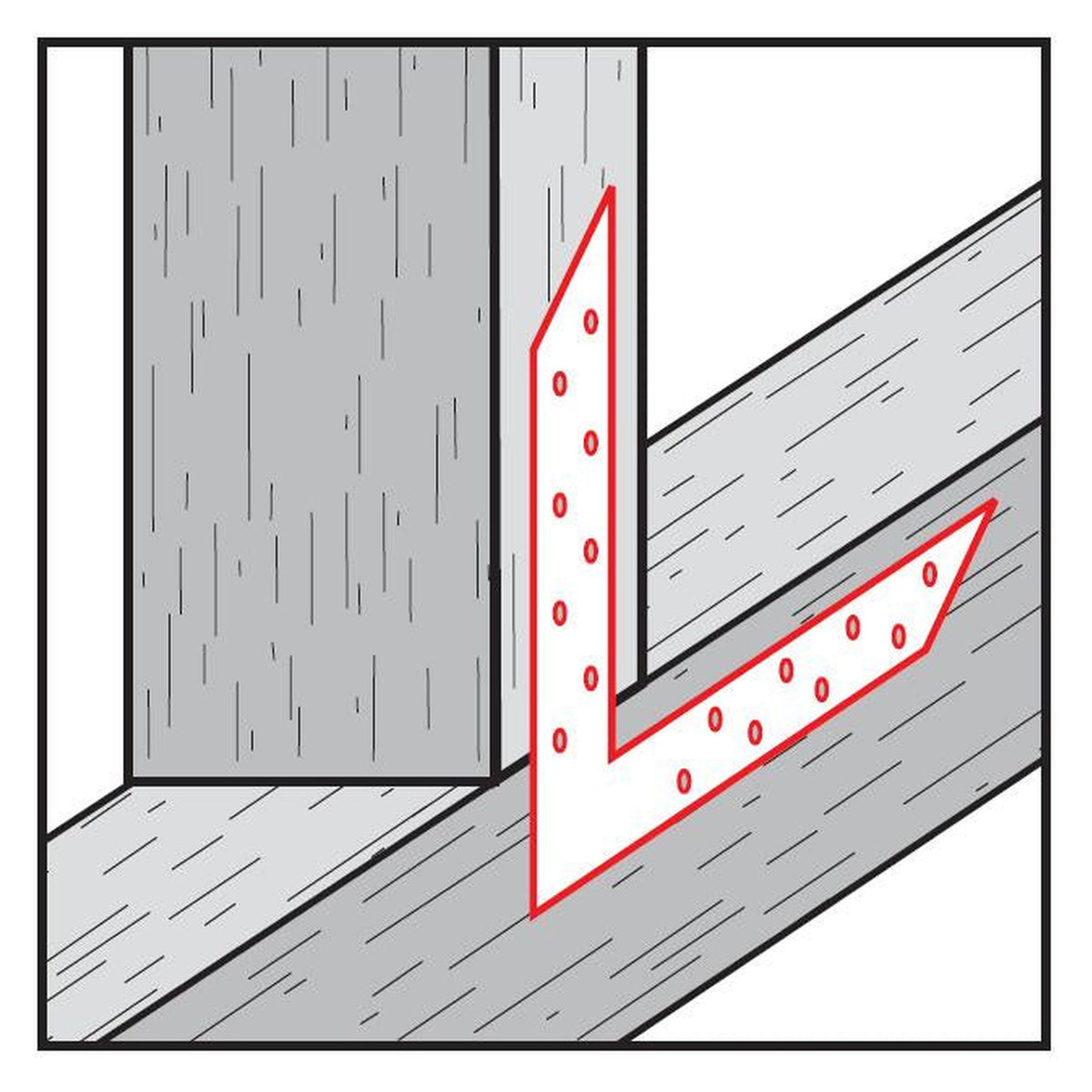

Zimmerer und Holzbaubetriebe setzen solche Winkel im konstruktiven Holzbau ein, Tischler im Möbel- und Innenausbau, Heimwerker etwa beim Bau von Regalen oder Holzrahmen. Die Winkel werden mit Ankernägeln (Kammnägeln) von 4,0 mm Durchmesser befestigt; dabei sind die Rand- und Endabstände der Holzbaunorm einzuhalten. Welches Verbindungsmittel und wie viele Löcher zu besetzen sind, legt der bautechnische Nachweis fest, nicht das sichtbare Lochbild.

Wo der Winkel an seine Grenzen kommt

Für tragende Konstruktionen ersetzt der Winkel keine statische Bemessung; Tragfähigkeits- und Belastungswerte sind nicht angegeben. Auch aus der Verzinkung selbst folgt keine Zusage zur Korrosionsbeständigkeit oder Schutzdauer für den Einsatz im Freien oder in Feuchträumen; dort sind eigens geeignete Werkstoffe wie nichtrostender Stahl vorzusehen.

Häufige Fragen

Welches Verbindungsmittel gehört in die Schraubenlöcher?

Vorgesehen sind Ankernägel (Kammnägel) mit 4,0 mm Durchmesser. Andere Mittel wie Holzschrauben, Ankerschrauben oder Bolzen kommen nur infrage, wenn der bautechnische Nachweis sie vorsieht. Die 5-mm-Löcher allein legen das Verbindungsmittel nicht fest.

Ist die verzinkte Ausführung auch für den Außenbereich oder Feuchträume geeignet?

Dafür gibt es keine Zusage. Die Angabe verzinkt sagt nichts über die Schutzdauer im Freien oder in Feuchträumen; dort ist etwa nichtrostender Stahl die übliche Wahl.

Welche Aufgabe hat der Eckwinkelbeschlag in der Verbindung?

Er verstärkt und sichert die Lage einer bereits bestehenden Holzverbindung. Eine statische Bemessung ersetzt er nicht: Verbindungsmittel, Lochzahl und Winkelzahl je Ecke legt der bautechnische Nachweis des Vorhabens fest.

Worin unterscheidet sich dieser Eckwinkelbeschlag von einem Lochplattenwinkel oder Winkelverbinder mit Steg?

Der Eckwinkelbeschlag ist flach und liegt in einer Ebene auf Rahmenecke oder Kreuzpunkt. Lochplattenwinkel und Winkelverbinder mit Steg sind dagegen rechtwinklig gekantet und sitzen in der Innenecke zweier Hölzer, der Lochplattenwinkel etwa zwischen Balken und Pfette.
