Eckwinkelverbinder, Stahl verzinkt, Materialstärke 2 mm

Verbindet zwei Holzbauteile im rechten Winkel

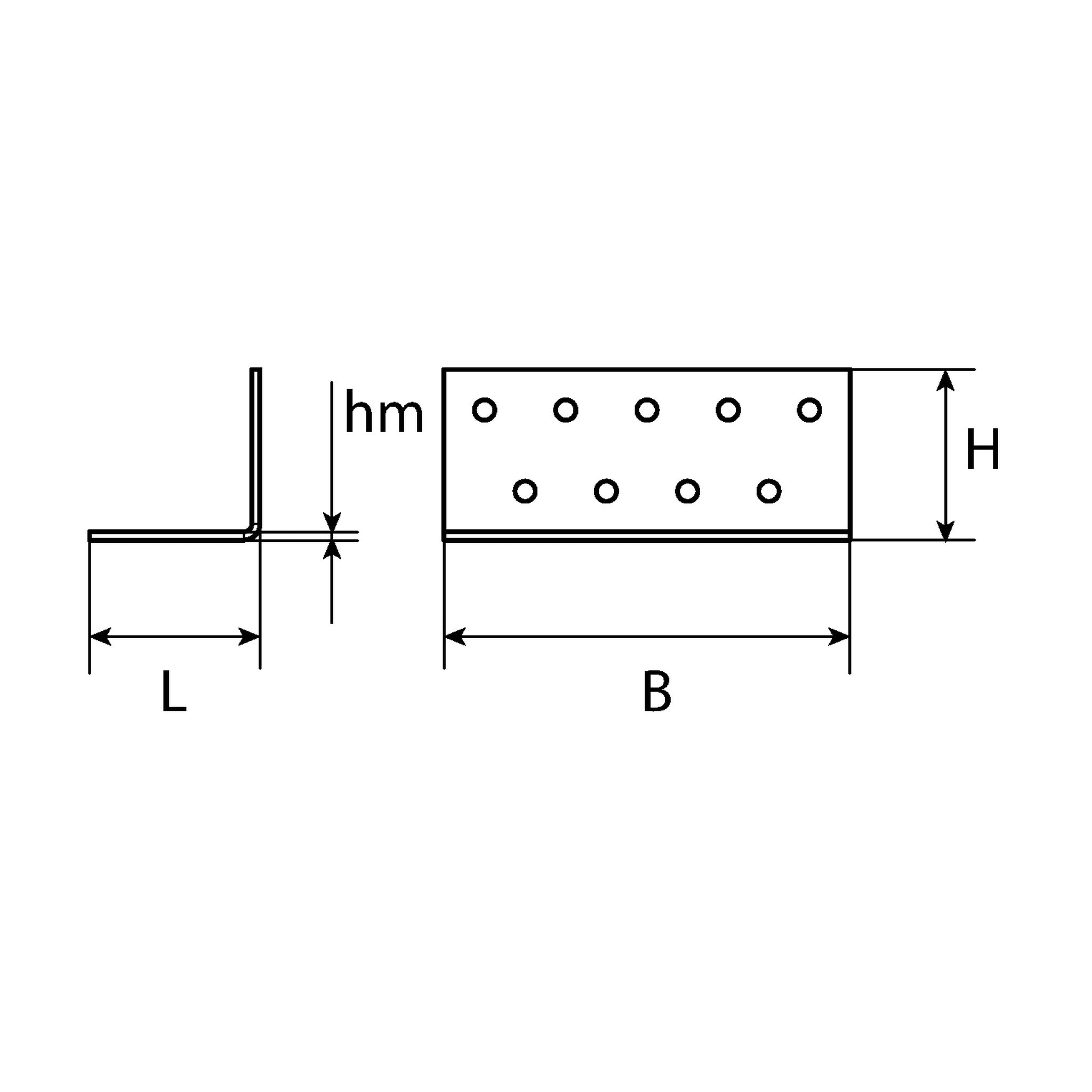

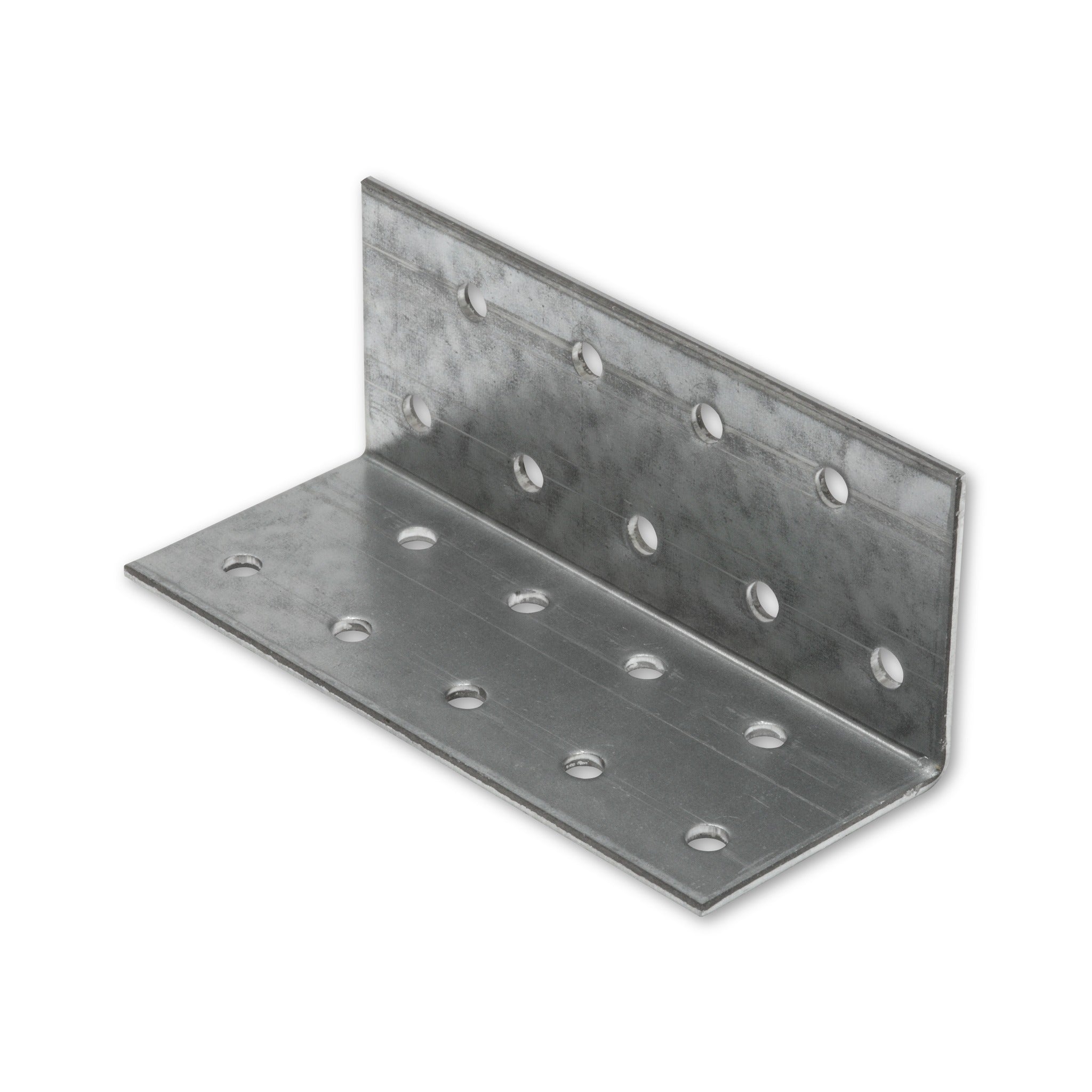

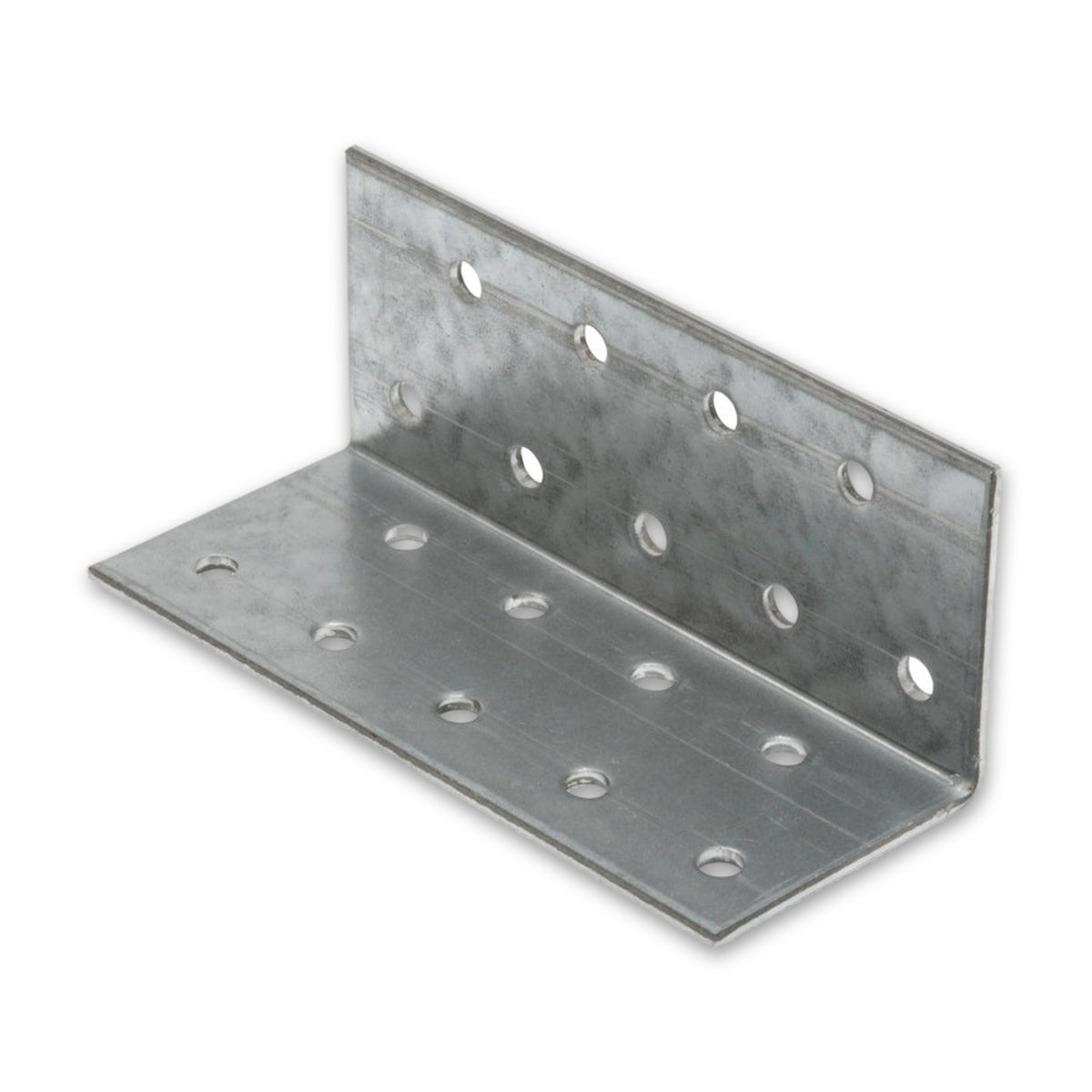

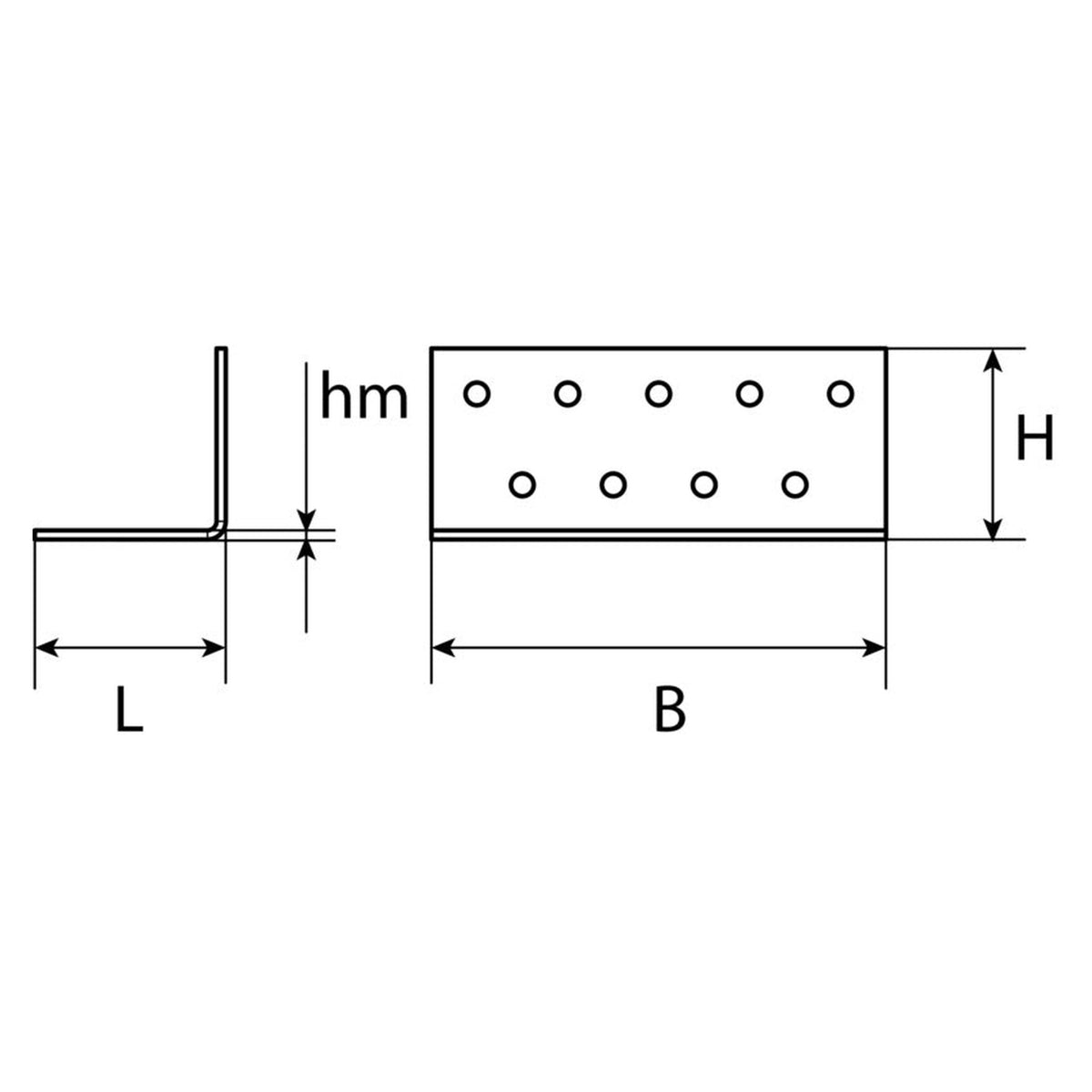

Der Eckwinkelverbinder aus verzinktem Stahl ist ein gelochtes Winkelblech für Anschlüsse im Holzbau, bei denen zwei Bauteile im rechten Winkel aufeinandertreffen. Er liegt in zwei Ausführungen vor, die sich in der Anlagebreite und in der Zahl der Nagellöcher unterscheiden: 40 × 40 × 100 mm mit 18 Löchern und 42 × 42 × 150 mm mit 20 Löchern, jeweils aus 2 mm starkem Stahlblech.

Zwei Ausführungen für unterschiedlich breite Anschlüsse

• Beide Ausführungen haben nahezu gleich lange Schenkel und dieselbe Materialstärke von 2 mm; der Unterschied liegt in der Anlagebreite und in der Zahl der Nagellöcher.
• Wie viel Anlagefläche eine Ecke braucht, ergibt sich aus den Holzquerschnitten und dem bautechnischen Nachweis, nicht aus der Optik allein.
• Der Nagellochdurchmesser von 5 mm begrenzt, welcher Schaftdurchmesser durch die Löcher passt; Art, Länge und Anzahl der Nägel oder Schrauben folgen dem bautechnischen Nachweis und den Montageunterlagen.

Einsatz in Zimmerei und Holzbau

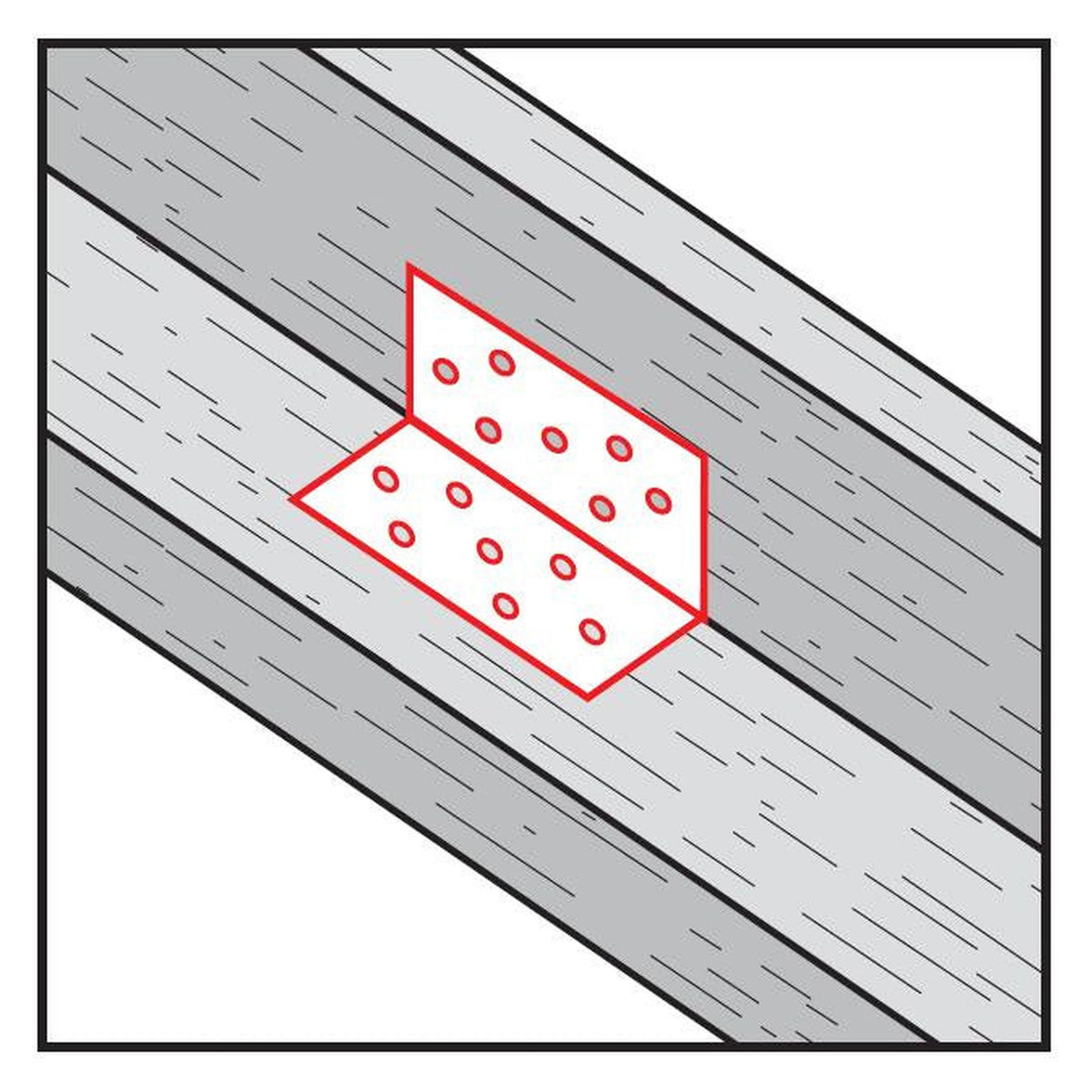

Winkelverbinder dieser Art kommen im Holzbau zum Einsatz, etwa bei Zimmerern, Dachdeckern oder im Holzbau tätigen Heimwerkern, die zwei rechtwinklig aufeinandertreffende Holzbauteile verbinden. Der Winkel überträgt dabei keine Kräfte für sich allein: Er wird zusammen mit den vorgesehenen Verbindungsmitteln eingesetzt, und deren Zahl, Länge und Anordnung folgen dem bautechnischen Nachweis, nicht dem sichtbaren Lochbild.

Häufige Fragen

Worin unterscheiden sich die beiden Ausführungen?

Vor allem in der Anlagebreite und in der Zahl der Nagellöcher. Die kleinere Ausführung (40 × 40 × 100 mm) hat 18 Löcher, die größere (42 × 42 × 150 mm) 20 Löcher; Schenkellänge und Materialstärke sind bei beiden nahezu gleich. Welche Ausführung passt, richtet sich nach den Holzquerschnitten und dem bautechnischen Nachweis.

Was besagt die Materialstärke von 2 mm?

Sie gibt die Dicke des Stahlblechs an, aus dem der Winkel gekantet ist. Eine Tragfähigkeits- oder Belastungsangabe ist damit nicht verbunden; solche Werte liefert nur der bautechnische Nachweis.

Ist der Winkel ohne weiteren Nachweis für tragende Verbindungen einsetzbar?

Nein, eine Eignung für ein bestimmtes Tragwerk oder einen bestimmten Lastfall wird nicht zugesagt. Für tragende Anschlüsse braucht es zusätzlich den bautechnischen Nachweis, der Holzquerschnitte, Rand- und Endabstände sowie Zahl und Anordnung der Verbinder festlegt.

Welche Ausführung eignet sich für Feuchträume oder den Außenbereich?

Für Feuchträume und den Außenbereich eignen sich andere Werkstoffe oder Oberflächen besser, etwa nichtrostender Stahl oder feuerverzinkte Ausführungen. Die hier verzinkte Oberfläche allein sagt nichts über Schutzdauer oder Eignung für diese Bereiche aus.
