Einpressdübel doppelseitig, Stahl feuerverzinkt, Bolzen 12 mm

Zwei Hölzer, die sich überlappen

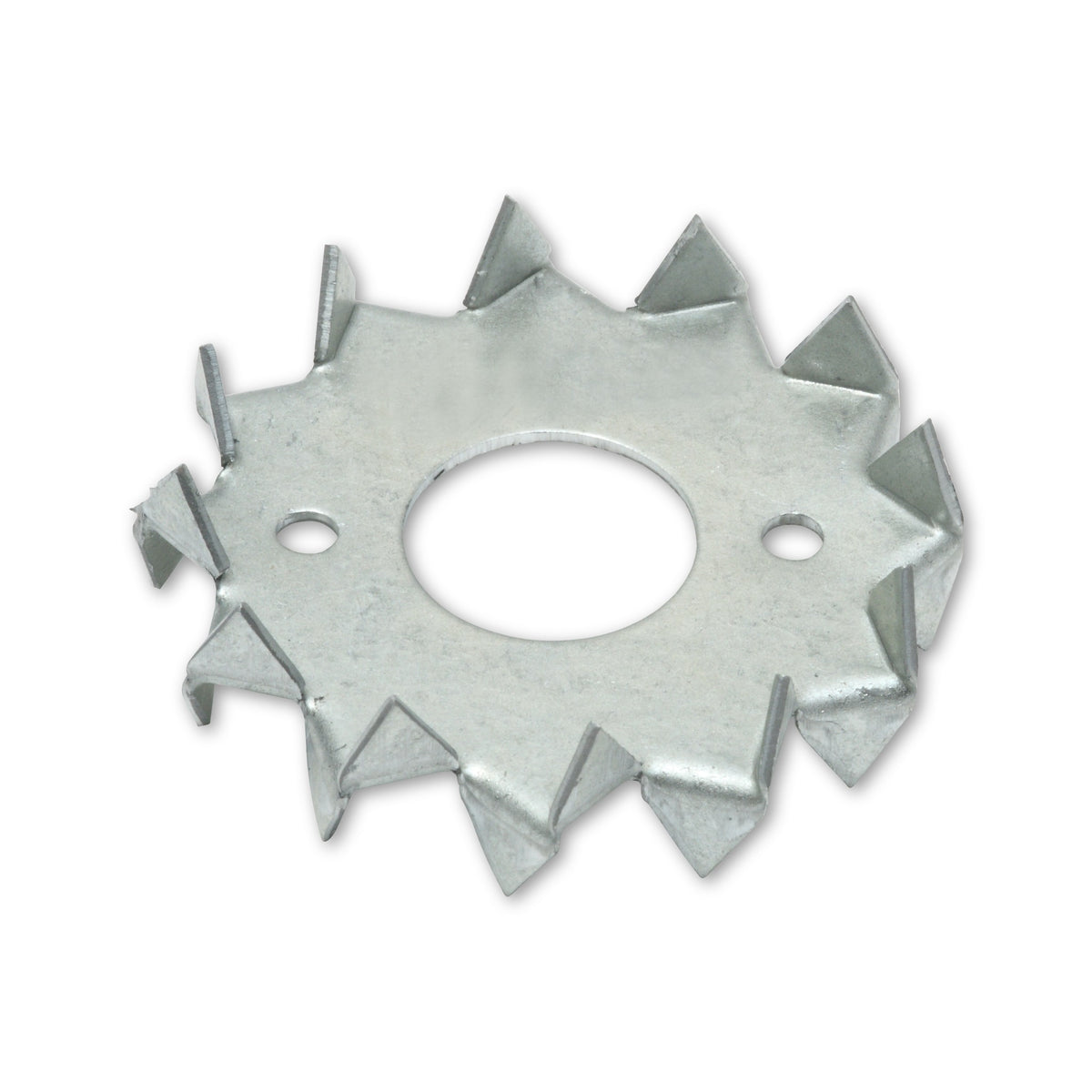

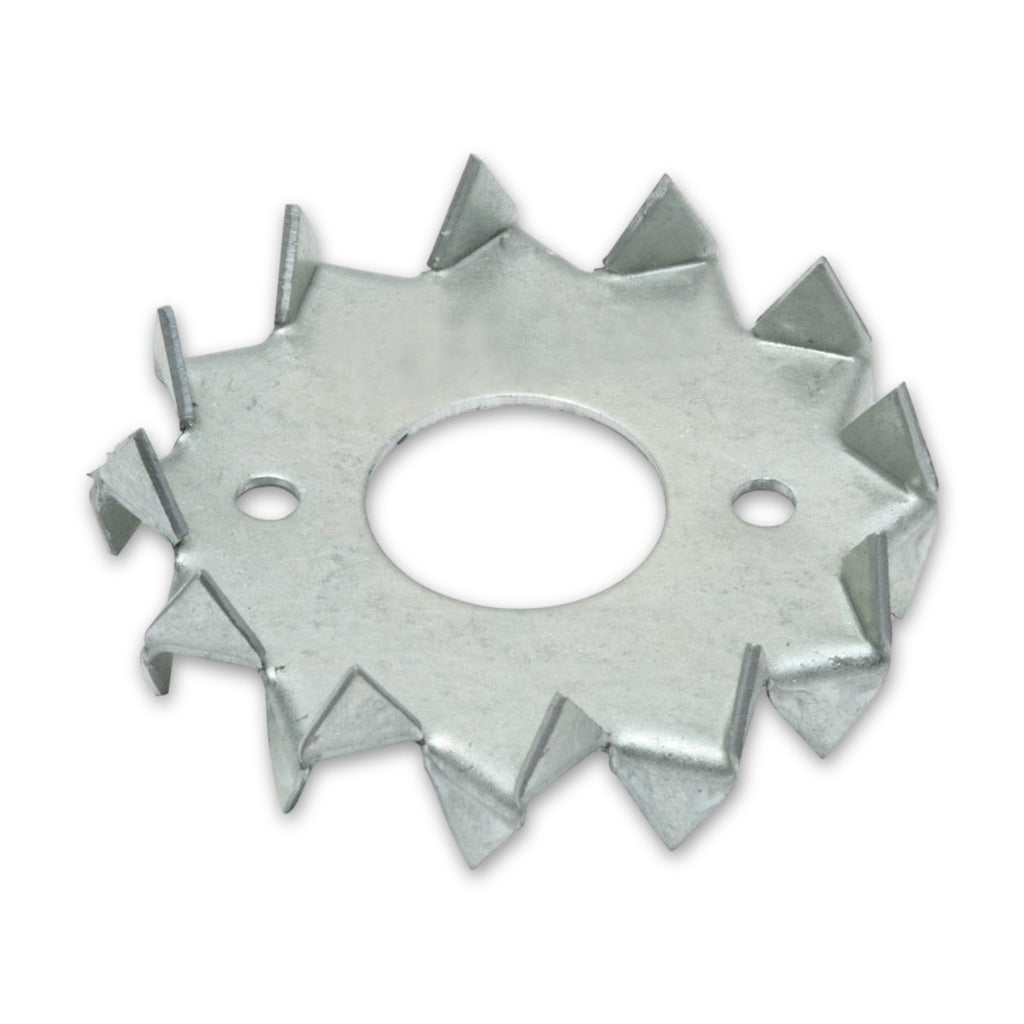

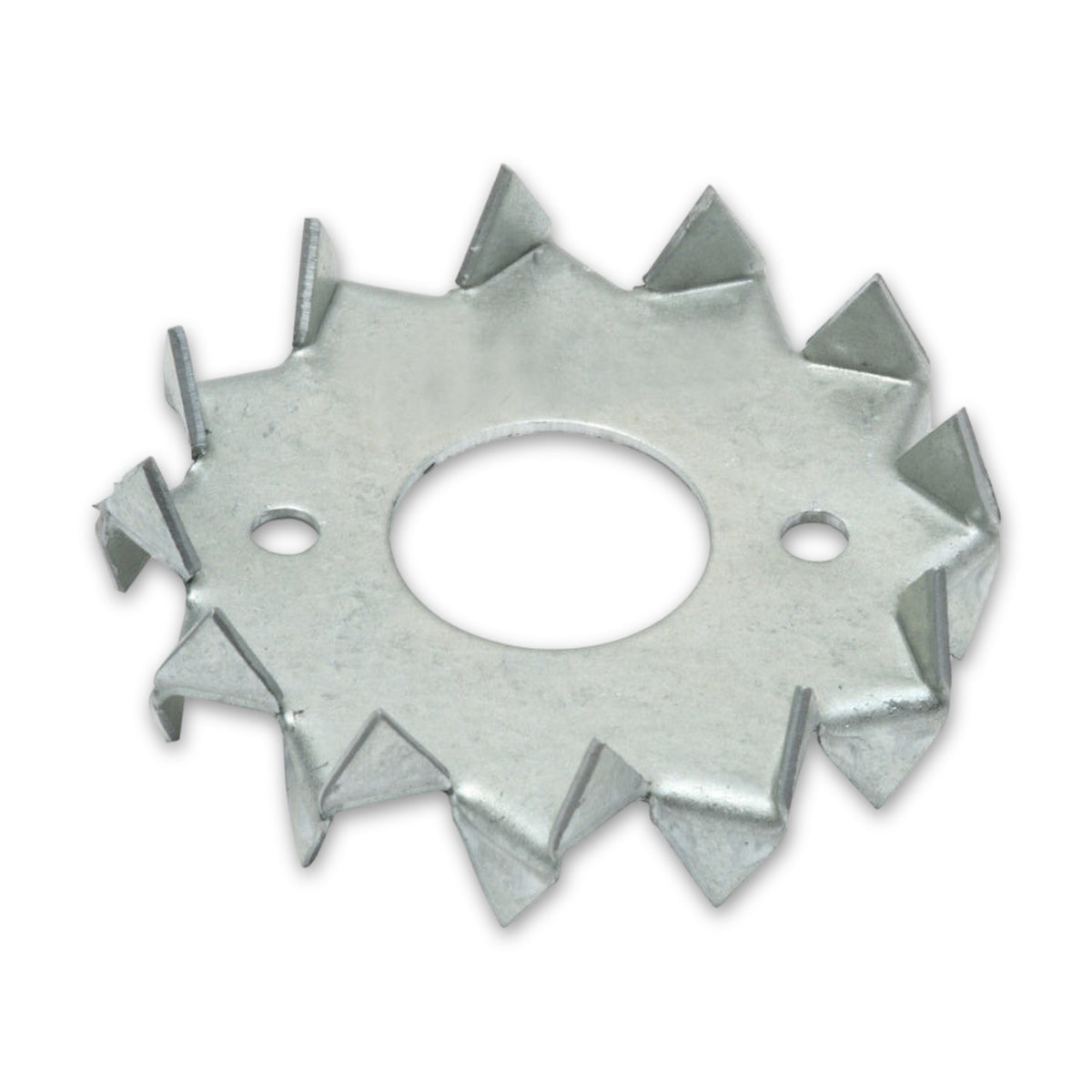

Läuft eine Pfette über einen Balken und liegen beide ein Stück weit aufeinander, entsteht dazwischen eine Fuge. Für diese Fuge ist dieser Einpressdübel bestimmt: Seine Zähne sind auf beiden Seiten ausgeformt und greifen deshalb gleichzeitig nach oben und unten in das Holz und übertragen dort Kräfte zwischen beiden Bauteilen. Zwei Ringgrößen, 50 mm und 62 mm, stehen zur Wahl.

Bohren, einpressen, verbolzen

Nach dem Bohren des Montagelochs in beide Hölzer wird der Dübel in die Fuge eingepresst; je nach Holz und Rahmenbedingungen kann dafür ein hydraulisches Einpresswerkzeug notwendig sein. Anschließend führt ein Bolzen mit 12 mm Durchmesser durch das Rundloch in der Mitte und durch beide Hölzer und schließt die Verbindung. Der Bolzen selbst ist kein Bestandteil dieses Artikels.

Größe nach dem Nachweis wählen

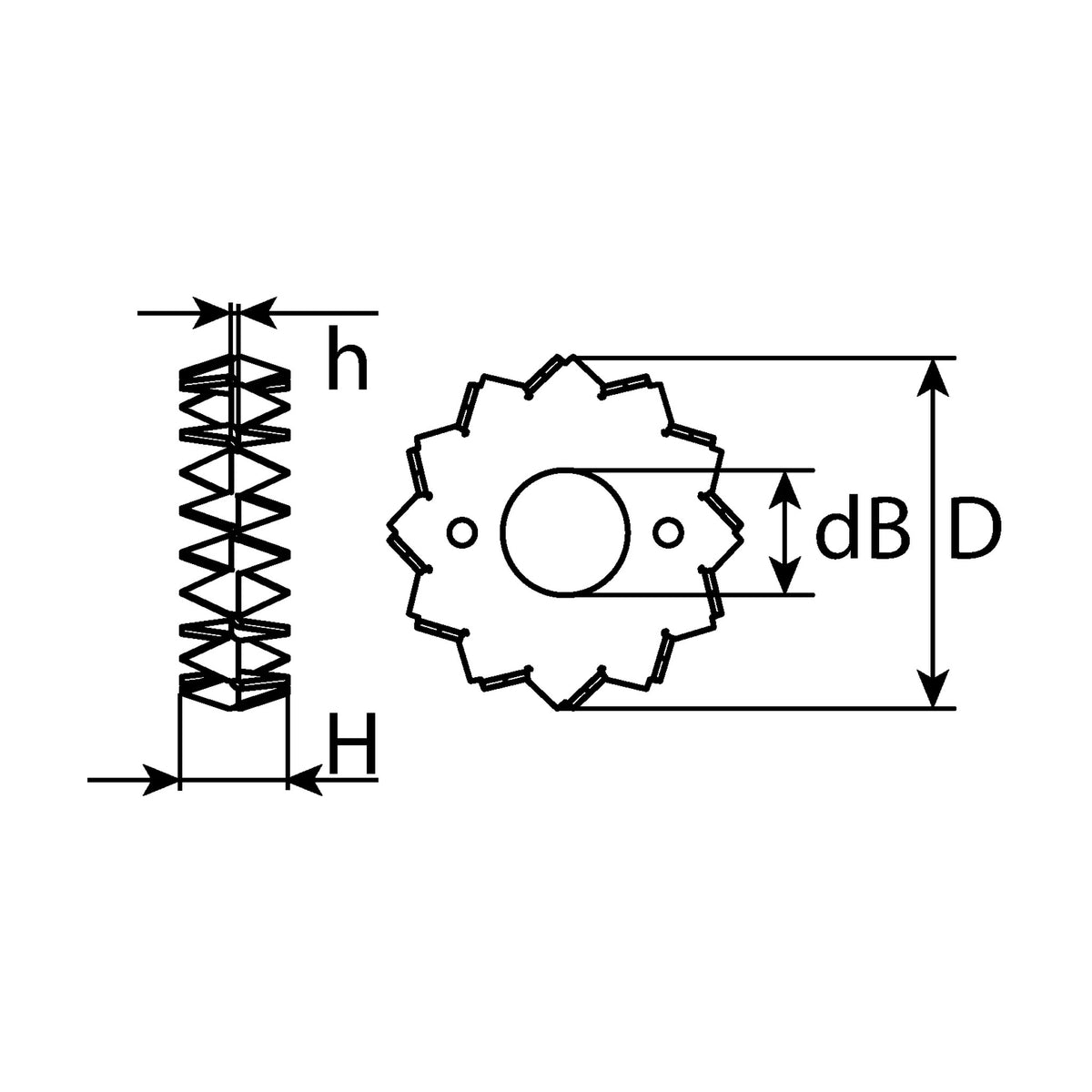

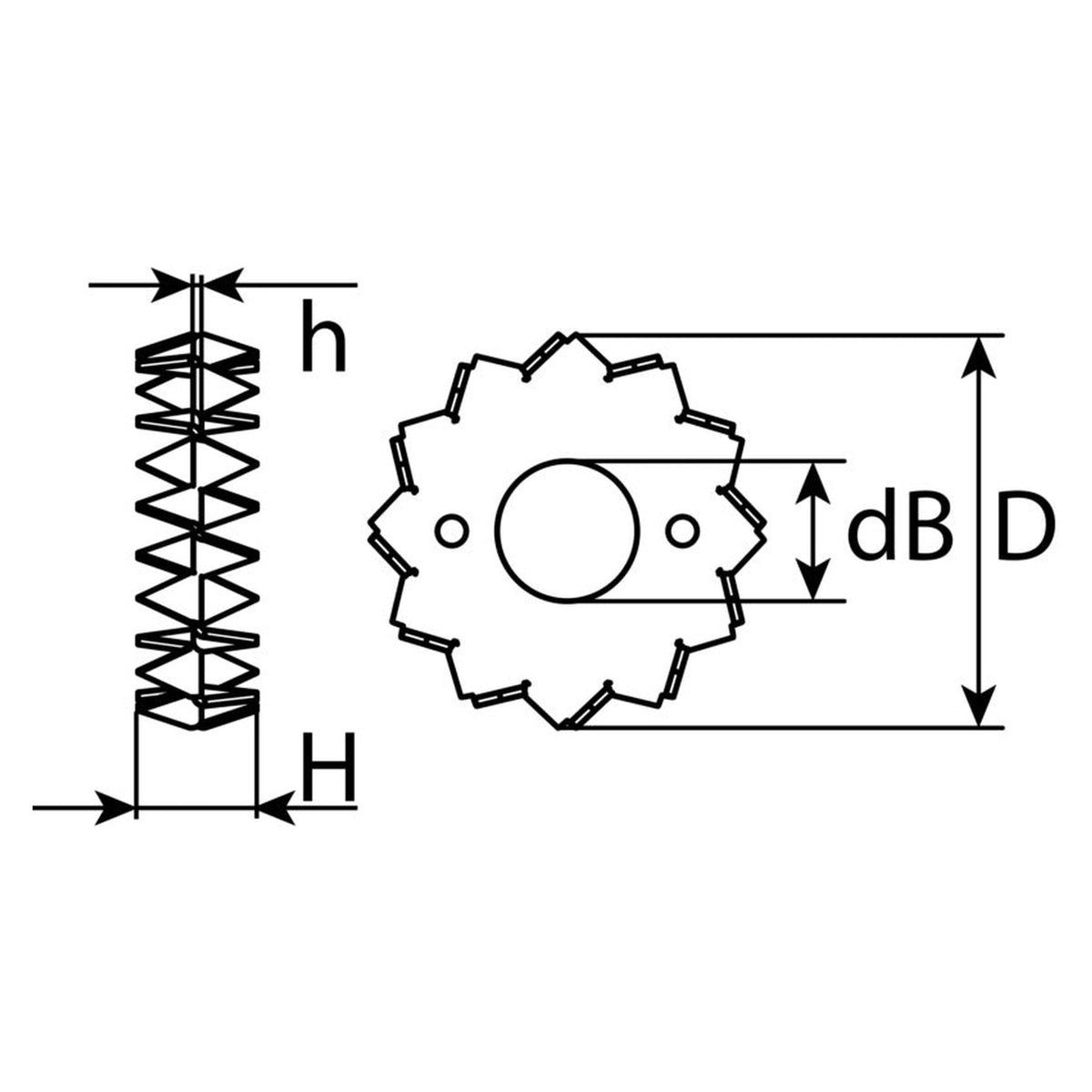

Mit der größeren Ausführung wachsen Materialstärke, Einpresstiefe und der Rundlochdurchmesser mit; die vollständigen Werte stehen in den technischen Daten. Welche Größe passt, entscheidet der bautechnische Nachweis der Verbindung.

Feuerverzinkter Stahl

Der Dübel besteht aus Stahl mit feuerverzinkter Oberfläche. Benannt ist das Verfahren des Zinküberzugs; eine Zusage zur Schutzdauer oder Eignung für eine Umgebung folgt daraus nicht.

Übliche Anwendungsfälle dieser Dübelart

Einpressdübel mit beidseitig ausgeformten Zähnen übertragen im Holzbau Schubkräfte an Knotenpunkten wie Rahmenecken, Koppelpfetten, Kehlbalken- und Hirnholzanschlüssen; genutzt vor allem im Zimmerei- und Holzbaubetrieb.

Häufige Fragen

Welche Größe passt zu meiner Verbindung?

Welche Größe passt, entscheidet der bautechnische Nachweis der Verbindung. Die kleinere Ausführung hat einen Ring von 50 mm, die größere von 62 mm.

Gehört der Bolzen zum Lieferumfang?

Nein, der Bolzen mit 12 mm Durchmesser ist ein eigenes Bauteil und nicht enthalten. Er wird zusätzlich beschafft und durch das Rundloch in der Mitte sowie durch beide Hölzer gesteckt.

Ist der Dübel ohne weiteren Nachweis für tragende Verbindungen geeignet?

Nein, eine Eignung für ein bestimmtes Tragwerk oder einen bestimmten Lastfall wird nicht zugesagt. Im Nachweis werden Größe, Bolzen und Anzahl der Dübel auf die vorgesehene Last abgestimmt; zusätzlich sind die Anforderungen der Holzbaunorm an Rand- und Endabstände einzuhalten.

Wofür steht "doppelseitig" bei diesem Einpressdübel?

Die Zähne sind auf beiden Seiten des Rings ausgeformt und greifen deshalb gleichzeitig in das obere und das untere Holz, etwa bei Pfette und Balken. Einseitig ausgeformte Ausführungen sind andere Artikel mit eigenen Angaben.
