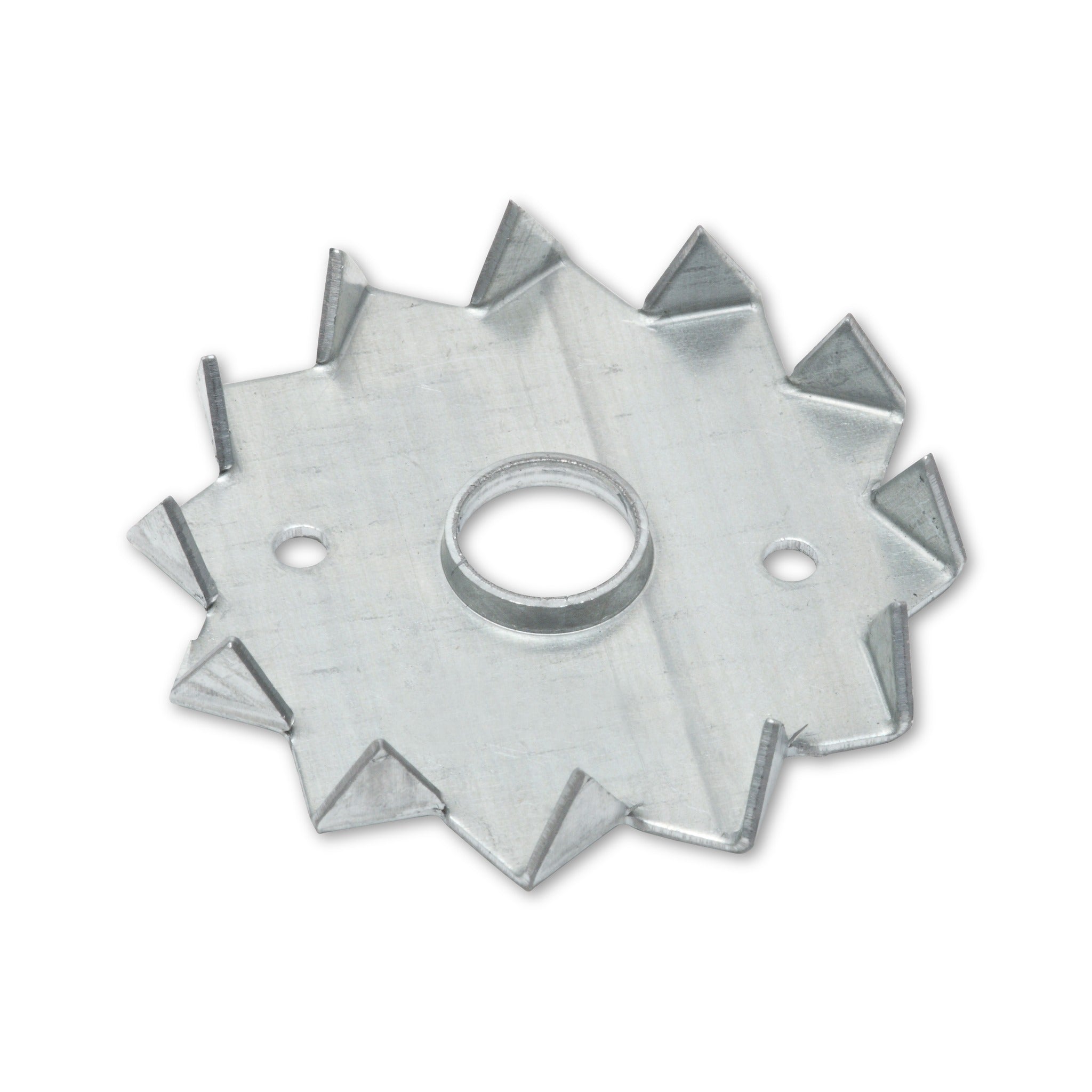

Einpressdübel einseitig, Stahl feuerverzinkt, 62 mm

Zähne auf einer Seite, für die Fuge zwischen Holz und Stahl

Wo ein Holzbauteil an einem Stahlteil anliegt, treffen zwei sehr verschiedene Oberflächen aufeinander. Ein Einpressdübel wird in diese Fuge gelegt und dort eingepresst. Bei der einseitigen Ausführung stehen die Zähne nur auf einer Seite hervor: Diese Seite greift in das Holz, die glatte Gegenseite kommt an den Stahl. Genannt sind dafür sich kreuzende Hölzer an Stahlträgern, die Lagesicherung von Pfetten auf Trägern und die Verbindung von Rahmenecken.

Das Loch in der Mitte gehört dem Verbindungsmittel

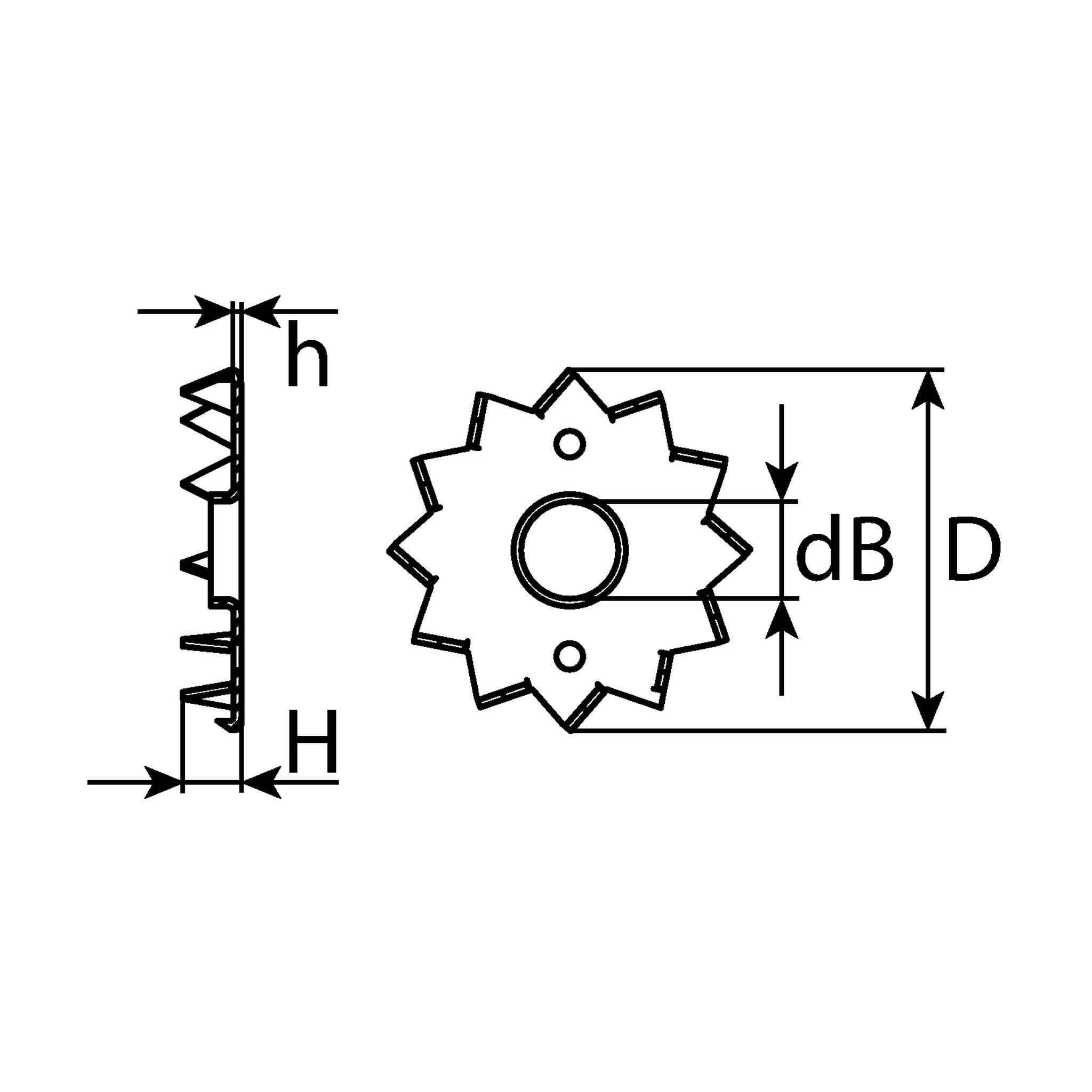

Das Montageloch misst 12,4 mm. Hindurch läuft das Verbindungsmittel des Anschlusses, und zum Dübel gehört es nicht: Es ist ein eigener Teil der Verbindung und wird eigens dafür gewählt. Wie viel Fläche der Ring in der Fuge beansprucht, gibt sein Außendurchmesser vor; die Materialstärke von 1,2 mm nennt dagegen die Dicke des Blechs, aus dem er geformt ist.

Häufige Fragen

Woran ist die richtige Lage zu erkennen?

Die Zähne stehen nur auf einer Seite hervor und zeigen zum Holz, die glatte Seite liegt am Stahlteil. Für Verbindungen zwischen Holz und Stahl ist die einseitige Ausführung damit vorgesehen.

Wofür steht die Einpresstiefe von 7,5 mm?

Genannt ist damit das Maß, um das die Zähne in das Holz eintreten. Ob das Holz an der Verbindungsstelle diese Tiefe ungestört hergibt und wie der Dübel dort eingepresst wird, gehört zur Planung des Anschlusses.

Ergibt der Ring allein schon eine Verbindung?

Er ist ein Teil davon. Das Verbindungsmittel im Montageloch ist der zweite, Holz und Stahlteil sind der dritte. Welche Kräfte am Ende übertragen werden, ergibt sich aus dem bautechnischen Nachweis des Anschlusses und nicht aus dem Ring für sich.
