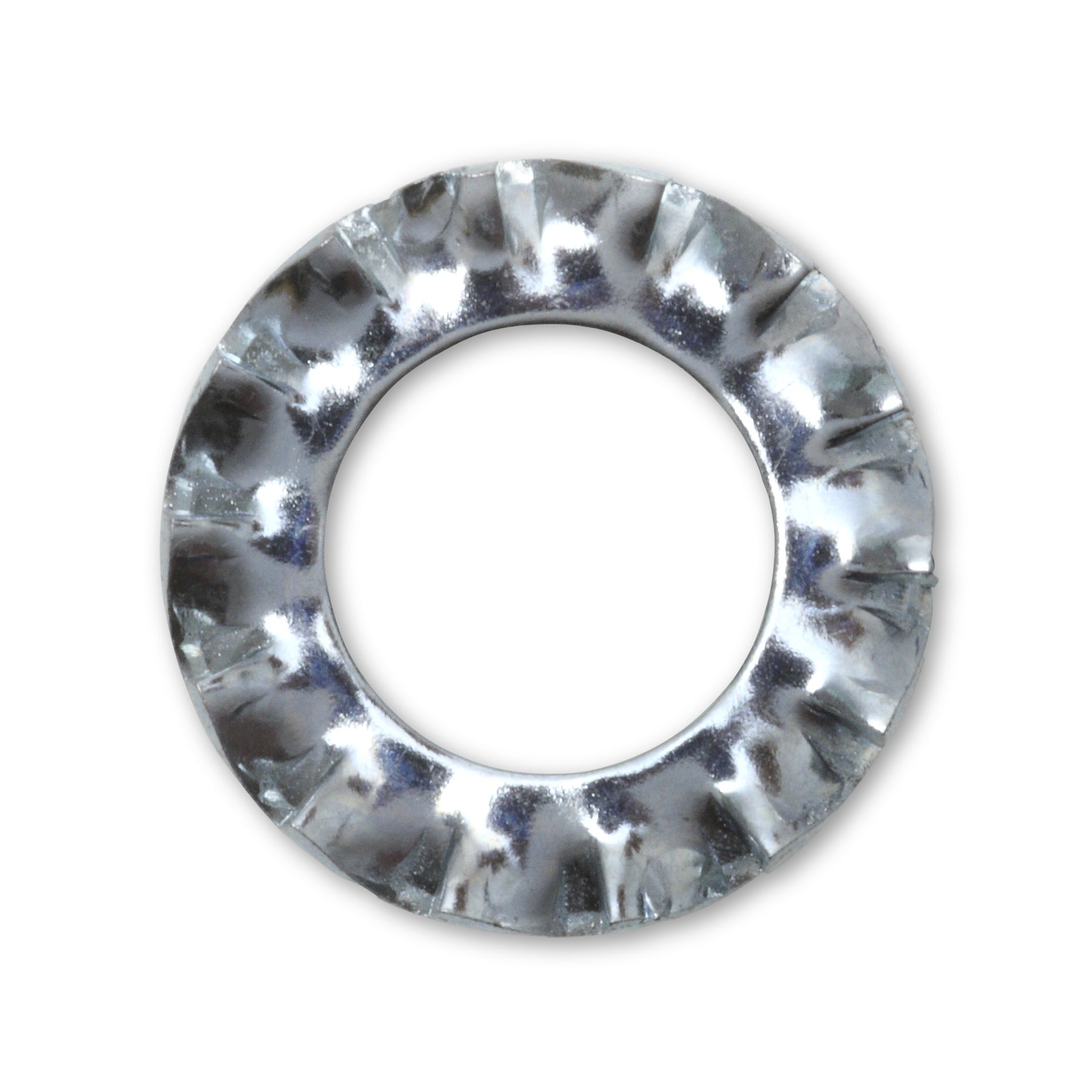

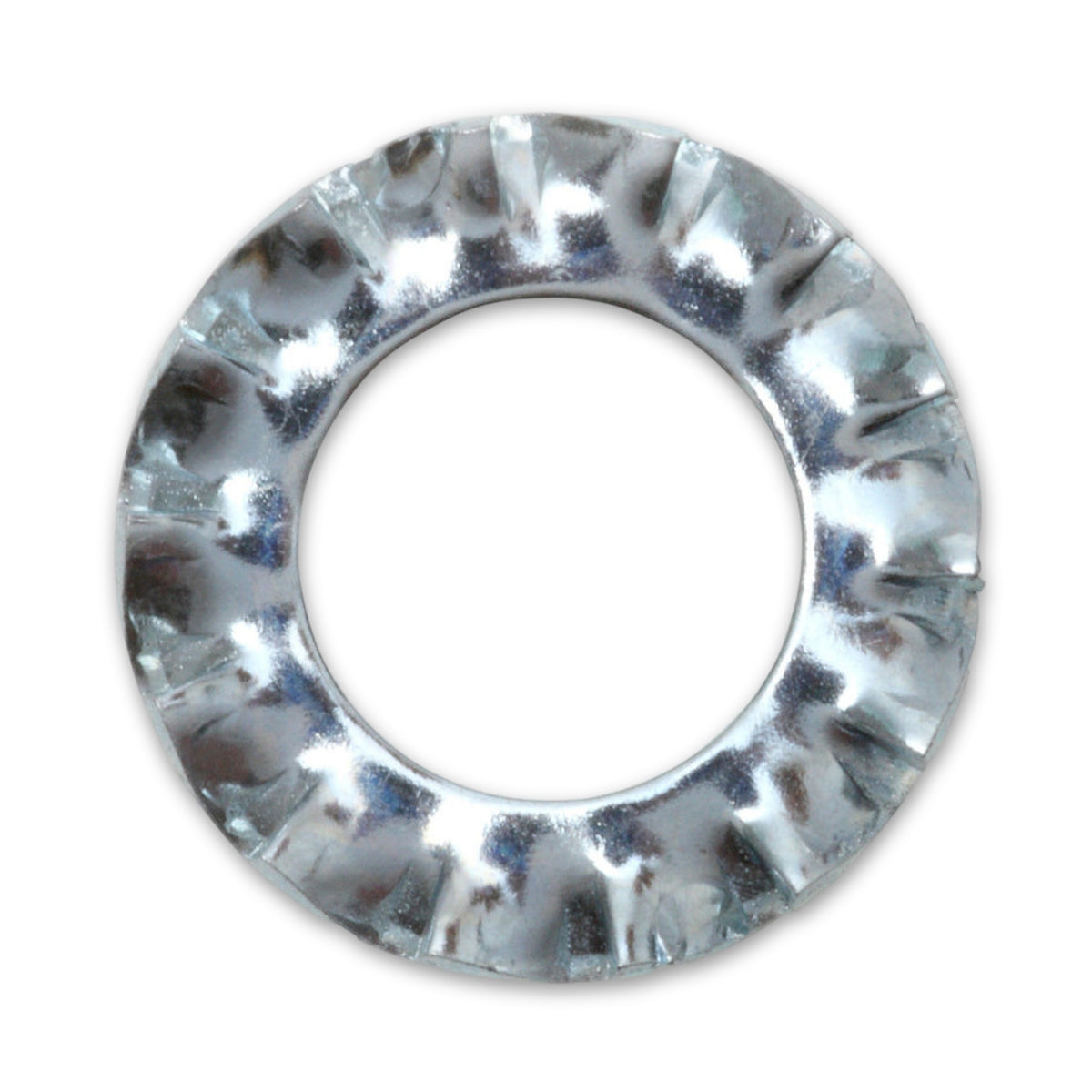

Fächerscheibe außengezahnt, Stahl verzinkt, DIN 6798

Die außengezahnte Fächerscheibe aus verzinktem Stahl liegt zwischen Schraubenunterkopf und Gegenlage. Ihre Zähne sitzen rundum am äußeren Rand und sollen sich beim Anziehen in beide Flächen graben. Ausgewählt wird sie nach dem Gewindedurchmesser der Schraube. Üblich sind Fächerscheiben im Metallbau, in der Instandhaltung von Maschinen und bei Heimwerkerarbeiten.

Zähne, die sich eingraben sollen: eine Bauform mit Grenzen

Das Wirkprinzip stammt aus der Zeit, als diese Scheibe als Schraubensicherung eingesetzt wurde: Die Zähne greifen in Schraubenunterkopf und Gegenlage und sollen ein Zurückdrehen hemmen. Technische Fachquellen nennen dagegen eine unzureichende Restfederkraft und nicht definierte Reibwerte an den Zähnen. DIN 6798 ist zurückgezogen und kennzeichnet heute eine historische Bauform. Aus ihr lässt sich keine verlässliche Sicherung gegen Lockern oder Losdrehen ableiten.

Woran sich die passende Ausführung erkennt

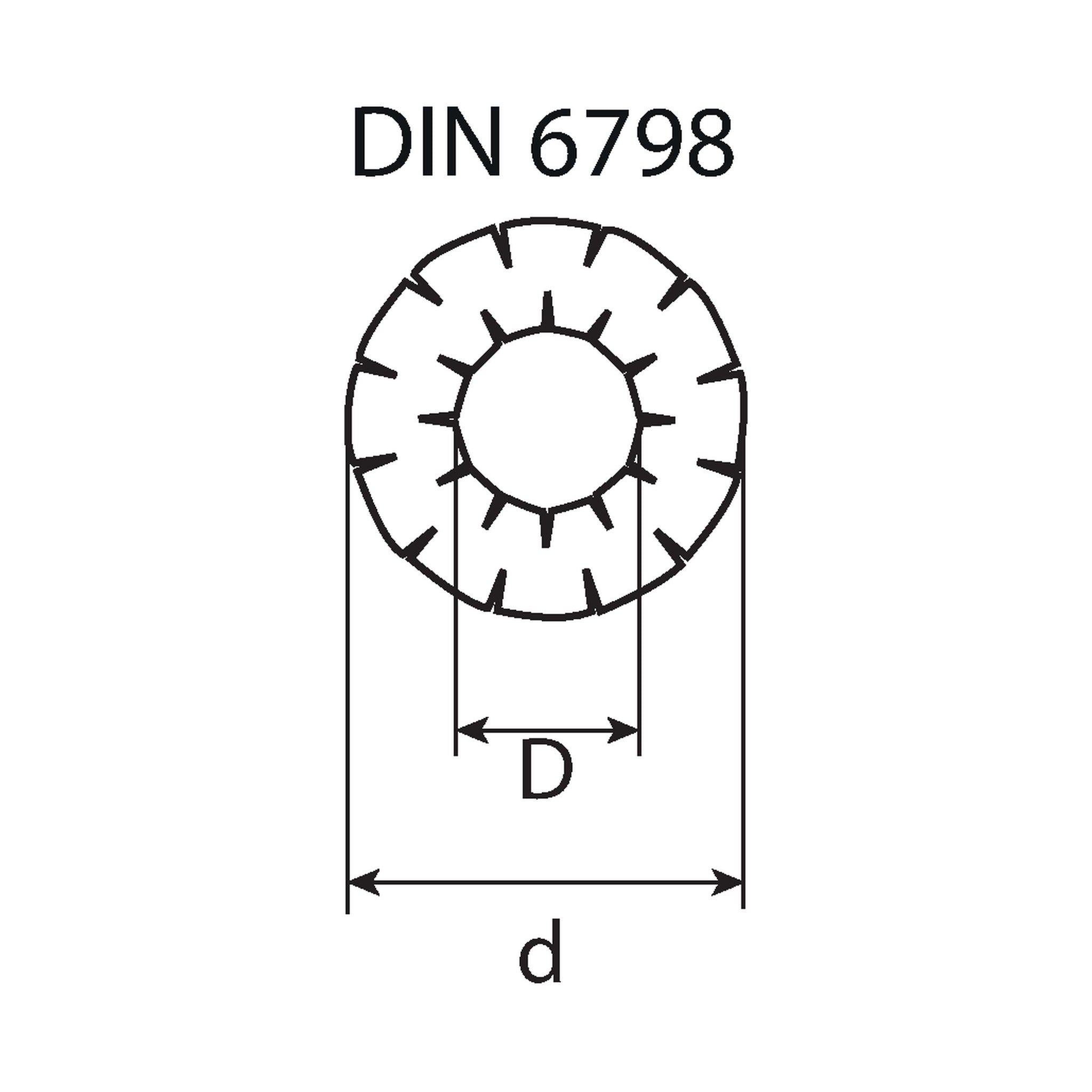

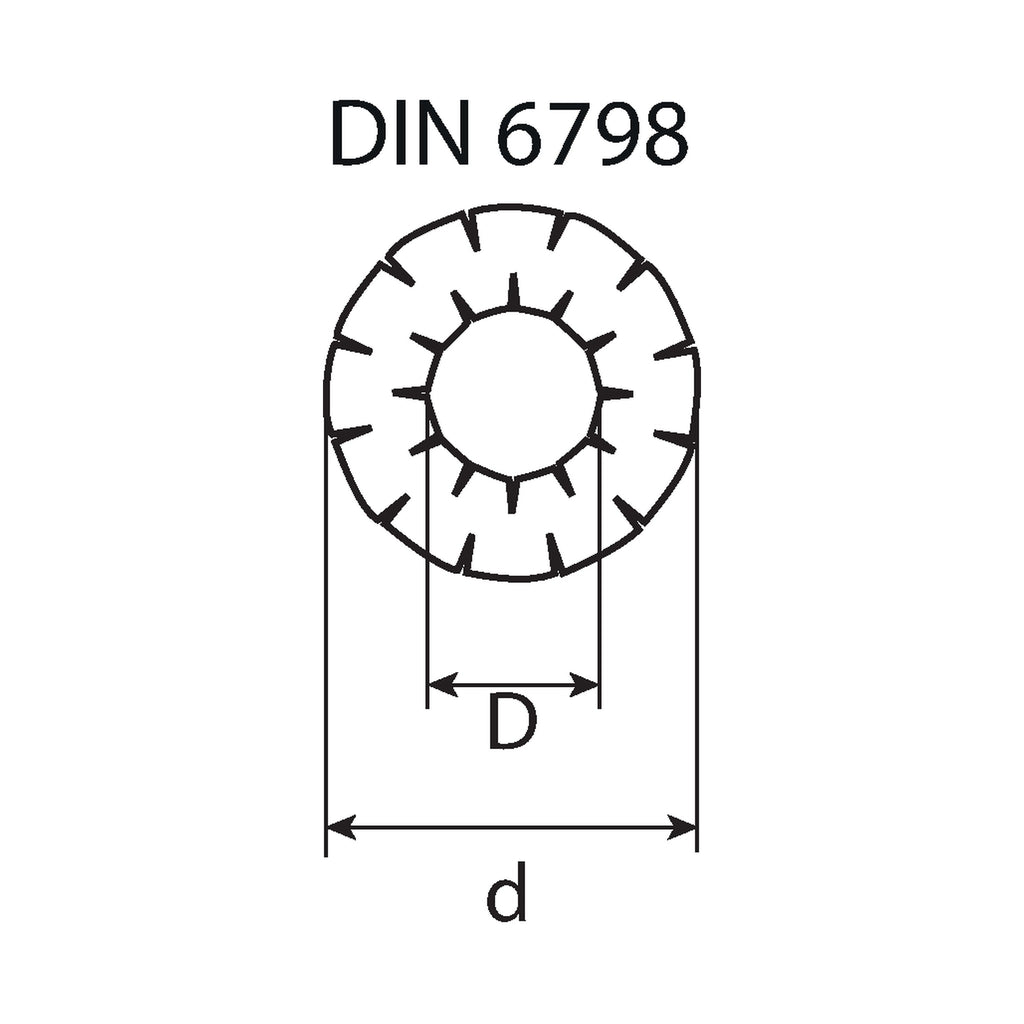

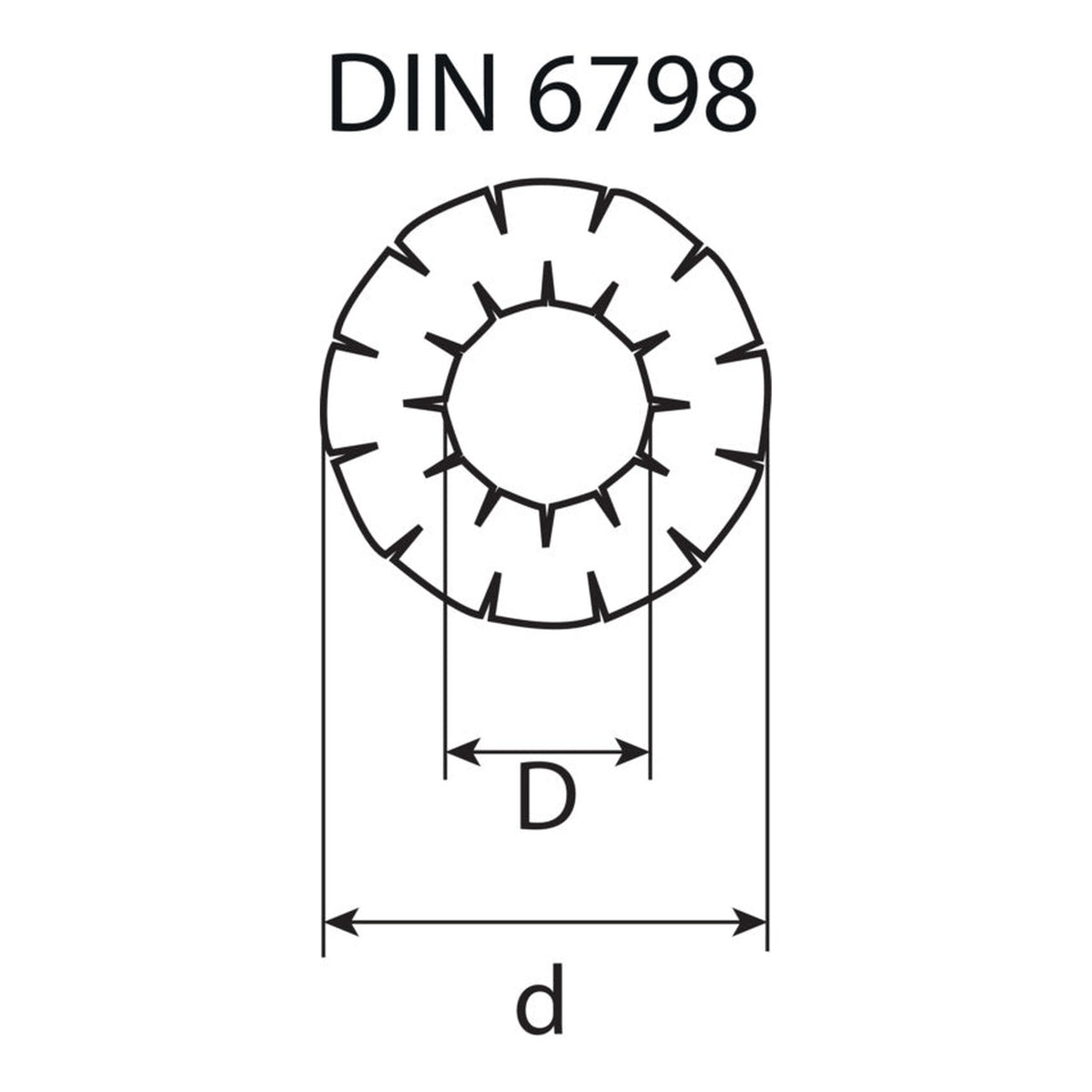

• Gewindedurchmesser: Der Innendurchmesser liegt jeweils etwas über dem Gewindedurchmesser, für den die Ausführung gedacht ist, sodass sich die Scheibe über den Schaft schieben lässt.
• Außenverzahnung: Die Zähne stehen am äußeren Rand und nicht an der Bohrung. Das unterscheidet sie von innengezahnten Scheiben.
• Dünnes Blech: Die Stärke liegt je nach Größe zwischen 0,5 mm und 1,4 mm, die Scheibe trägt unter dem Kopf entsprechend wenig auf.

Häufige Fragen

Sichert die Scheibe die Schraube gegen Losdrehen?

Verlassen sollte man sich darauf nicht: Die Zähne sollen ein Zurückdrehen hemmen, eine verlässliche Sicherung lässt sich aus der Bauform aber nicht ableiten. Wo eine Sicherung gegen Losdrehen gebraucht wird, ist ein dafür vorgesehenes Sicherungselement die richtige Wahl. Bei Schrauben ab Festigkeitsklasse 8.8 wird von dieser Scheibenform abgeraten; die Festigkeitsklasse steht bei Sechskantschrauben meist auf dem Kopf.

Beschädigt die Scheibe Lack oder Beschichtung?

Ja, das ist möglich, denn die Zähne greifen in die Gegenlage ein. Wo die Oberfläche geschont werden soll, verteilt eine gewöhnliche Unterlegscheibe die Klemmkraft und schützt das Bauteil, sichert dafür aber nicht.

Ist verzinkter Stahl für Feuchträume und das Freie geeignet?

Nur eingeschränkt. Für Feuchträume und das Freie sind geeignete Werkstoffe oder Oberflächenbeschichtungen zu verwenden, etwa nichtrostende Stähle oder feuerverzinkte Verbindungsmittel.
