Fahrzeugleitung doppelt isoliert, PVC, DIN ISO 6722

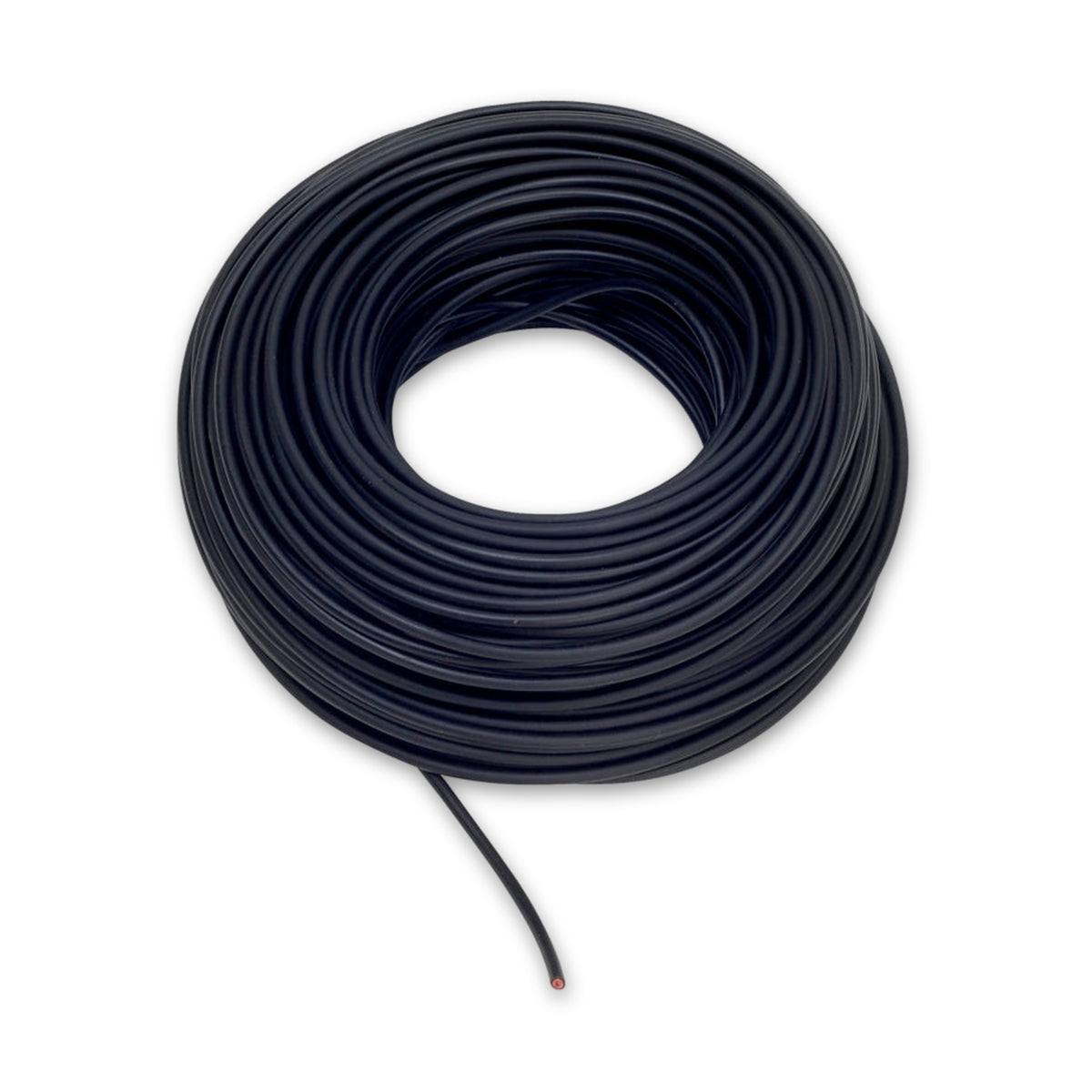

Die Fahrzeugleitung hat eine doppelte PVC-Isolierhülle und einen feindrahtigen Kupferleiter und ist für das Bordnetz von Kraftfahrzeugen bestimmt. Es gibt sie einadrig mit 1,5 mm² und als runde zweiadrige Leitung mit 1,5 oder 2,5 mm² Querschnitt. Aderzahl und Querschnitt entscheiden über die Auswahl.

Zwei Wege in einem runden Strang

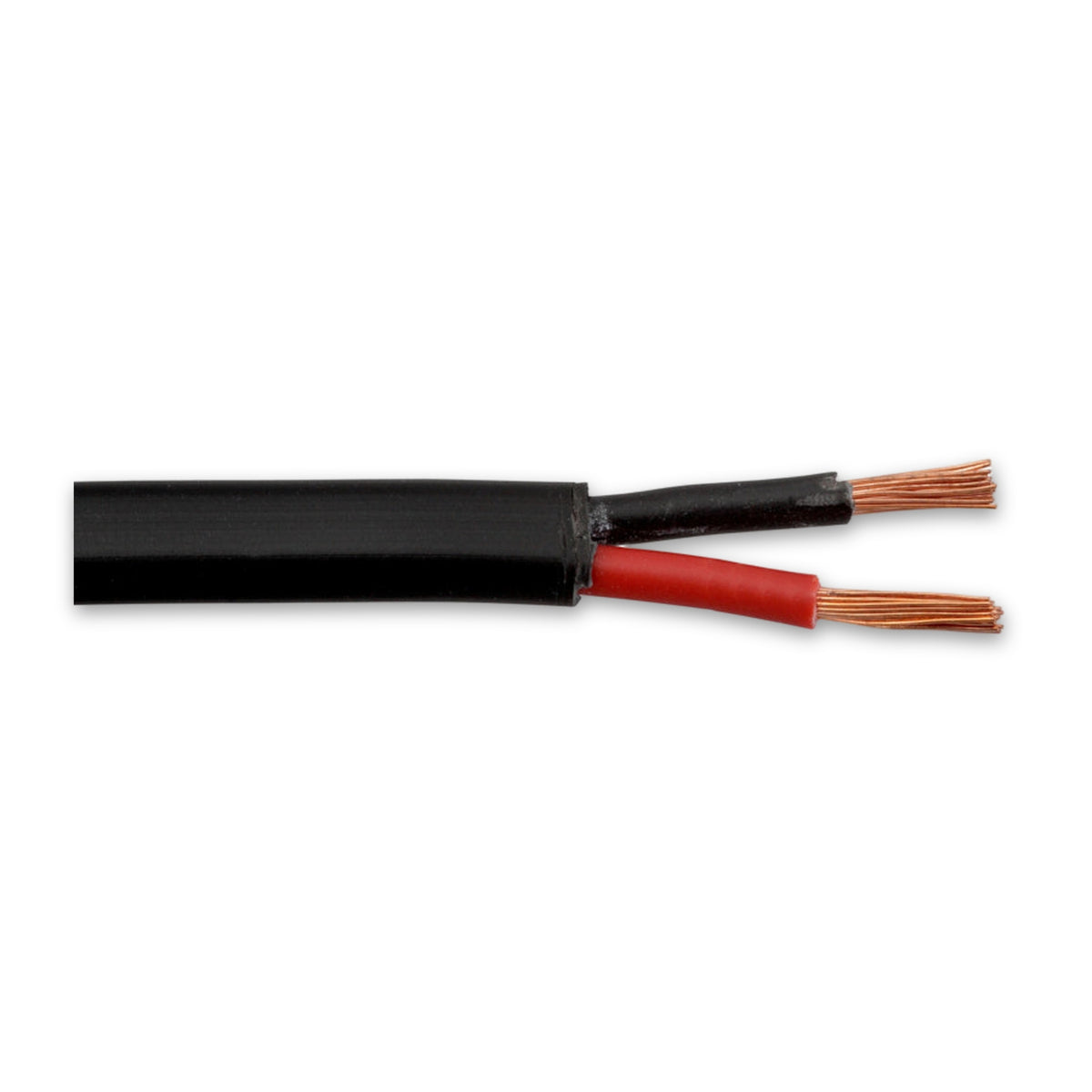

Bei den zweiadrigen Ausführungen liegen beide Adern in einem runden Strang. Statt zweier einzelner Leitungen ist ein Kabel zu verlegen, zu befestigen und durch eine Durchführung zu bringen. Die einadrige Ausführung ist für einen einzelnen Weg bestimmt.

Leiter aus vielen dünnen Drähten

Der Kupferleiter besteht aus feinen Einzeldrähten, beim Querschnitt 1,5 mm² aus 28, beim Querschnitt 2,5 mm² aus 48. Eine solche Litze biegt sich leichter als ein massiver Draht gleichen Querschnitts.

Woran sich die Ausführungen unterscheiden

• Aderzahl: eine oder zwei, je nach Zahl der getrennten Wege, die durch einen Strang laufen sollen.

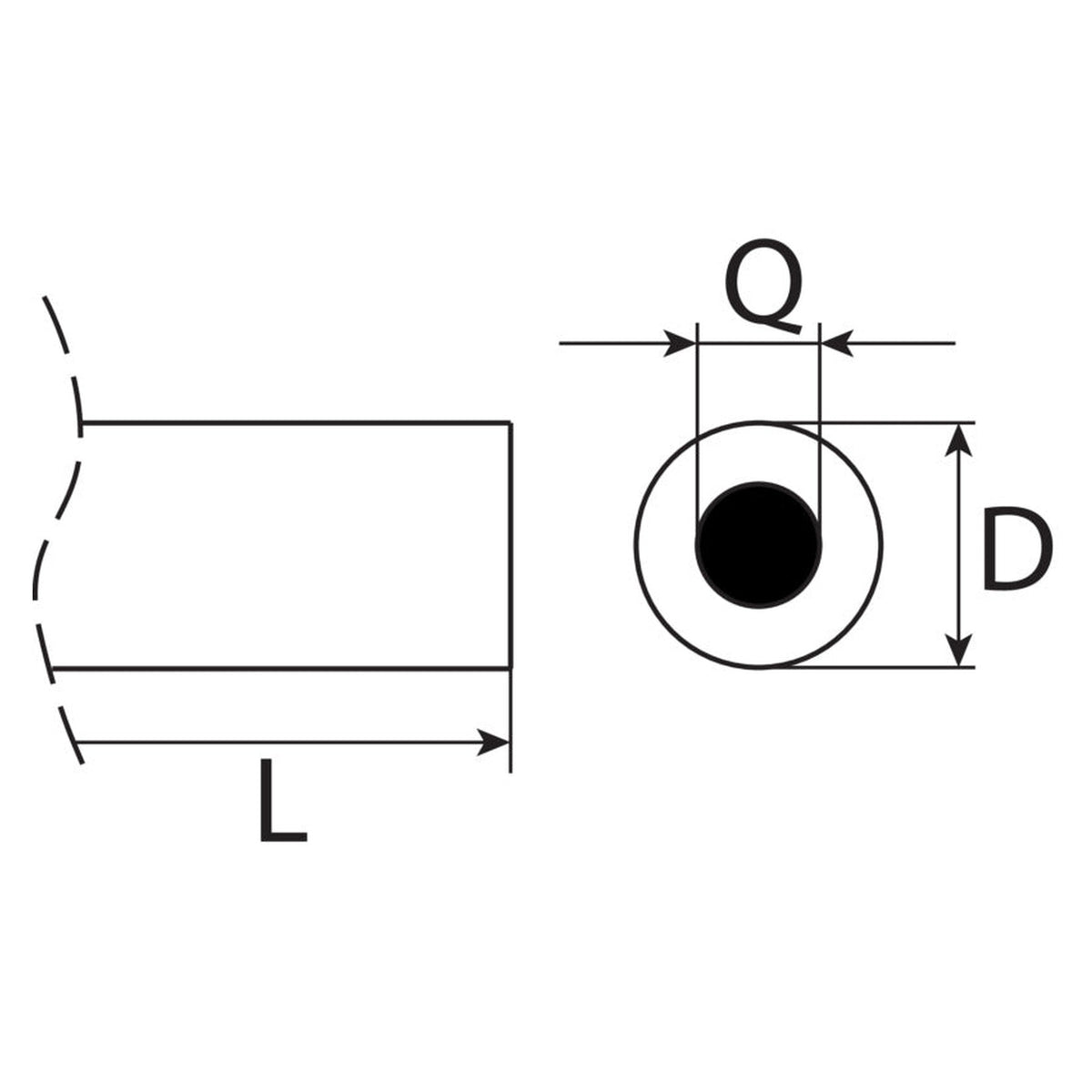

• Querschnitt: 1,5 oder 2,5 mm², je nach Stromkreis oder nach der vorhandenen Leitung.
• Farbe: Die Ausführungen mit 1,5 mm² sind schwarz, die mit 2,5 mm² schwarz-rot. Aus der Farbe folgt keine Funktion einer Ader.

Einsatz in Werkstatt, Ausbau und Anhängerbau

Fahrzeugleitungen dieser Art werden im Bordnetz verwendet: bei Instandsetzung und Nachrüstung in Kfz-Werkstätten und in der Kfz-Elektrik, im Fahrzeugausbau und Umbau, im Anhängerbau sowie im Service von Nutzfahrzeugen und Landmaschinen.

Häufige Fragen

Wofür ist die Leitung nicht vorgesehen?

Für Hochvoltsysteme elektrifizierter Fahrzeuge und für Leitungen in Rückhalte-, Brems- und Fahrerassistenzsystemen ist sie nicht vorgesehen. Dort gelten die Vorgaben des Fahrzeugherstellers. Ihr Einsatzfeld ist das übliche Niederspannungs-Bordnetz des Fahrzeugs.

Wie finde ich den passenden Querschnitt?

Er richtet sich nach dem Stromkreis: Stromaufnahme des Verbrauchers, Leitungslänge und Absicherung entscheiden. Beim Ersatz einer Leitung ist die vorhandene der Anhaltspunkt für Querschnitt und Aderzahl.

Was sagt der angegebene Temperaturbereich?

Für die Leitung ist ein Bereich von -40 °C bis 85 °C angegeben. Für Einbauorte nahe Motor, Abgasanlage oder Bremse hilft es, die dort auftretende Temperatur vorab zu ermitteln.
