Fahrzeugleitung FLRY einadrig, PVC, DIN ISO 6722

Eine eigene Ader für jeden einzelnen Stromkreis

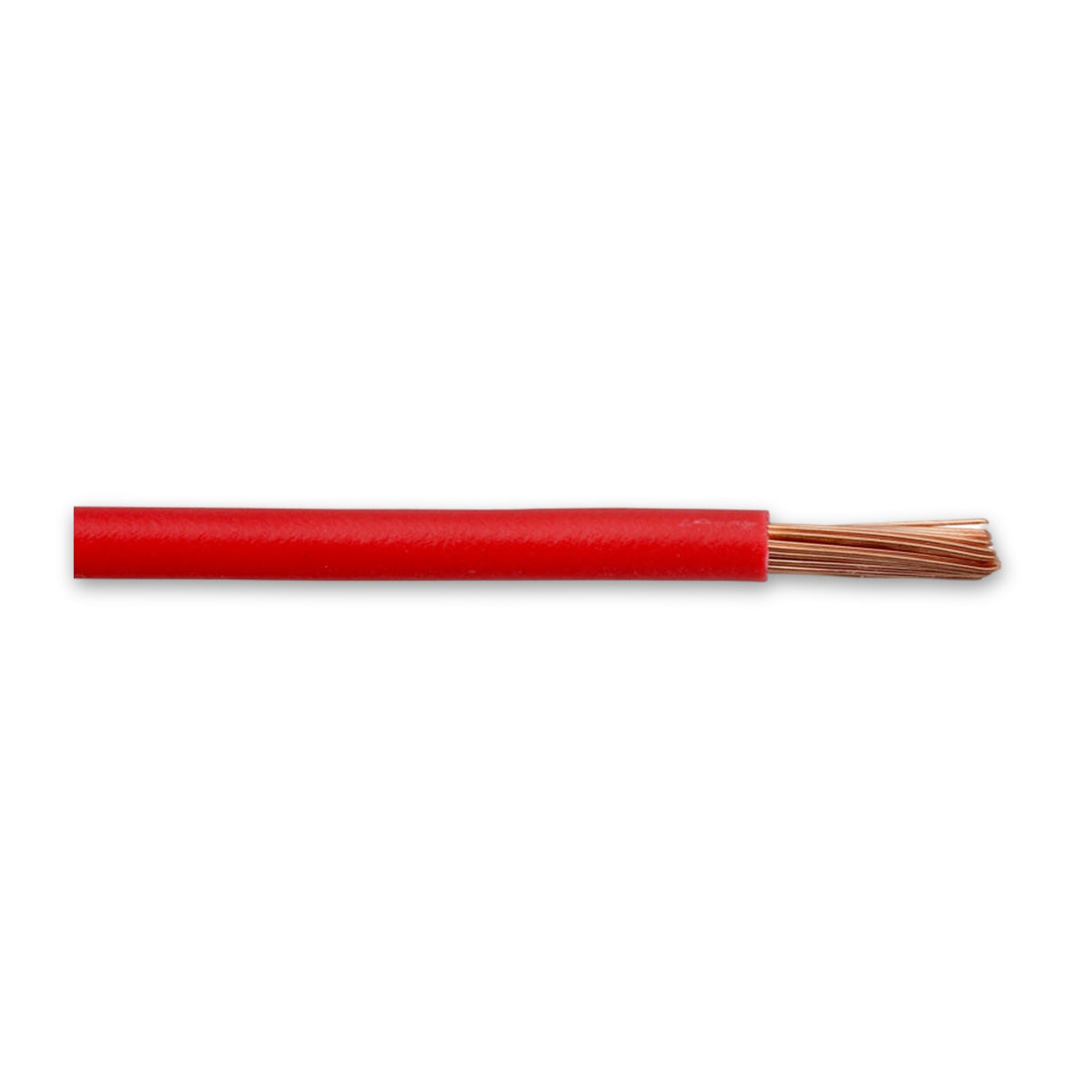

Die Fahrzeugleitung FLRY ist eine einadrige Leitung für das Bordnetz von Kraftfahrzeugen: feindrahtiger Kupferleiter unter einer dünnwandigen PVC-Hülle, mit Normbezug DIN/ISO 6722. Sie kommt zum Einsatz, wenn ein Verbraucher nachgerüstet oder eine einzelne Ader ersetzt wird. Die Auswahl entscheiden Nennquerschnitt von 0,75 bis 6 mm², Farbe und Außendurchmesser.

Feine Litze, dünne Hülle: was beim Verlegen zählt

• Feindrahtiger Kupferleiter: Er besteht aus vielen dünnen Einzeldrähten und lässt sich leichter biegen und um Ecken führen als ein Volldraht gleichen Querschnitts.

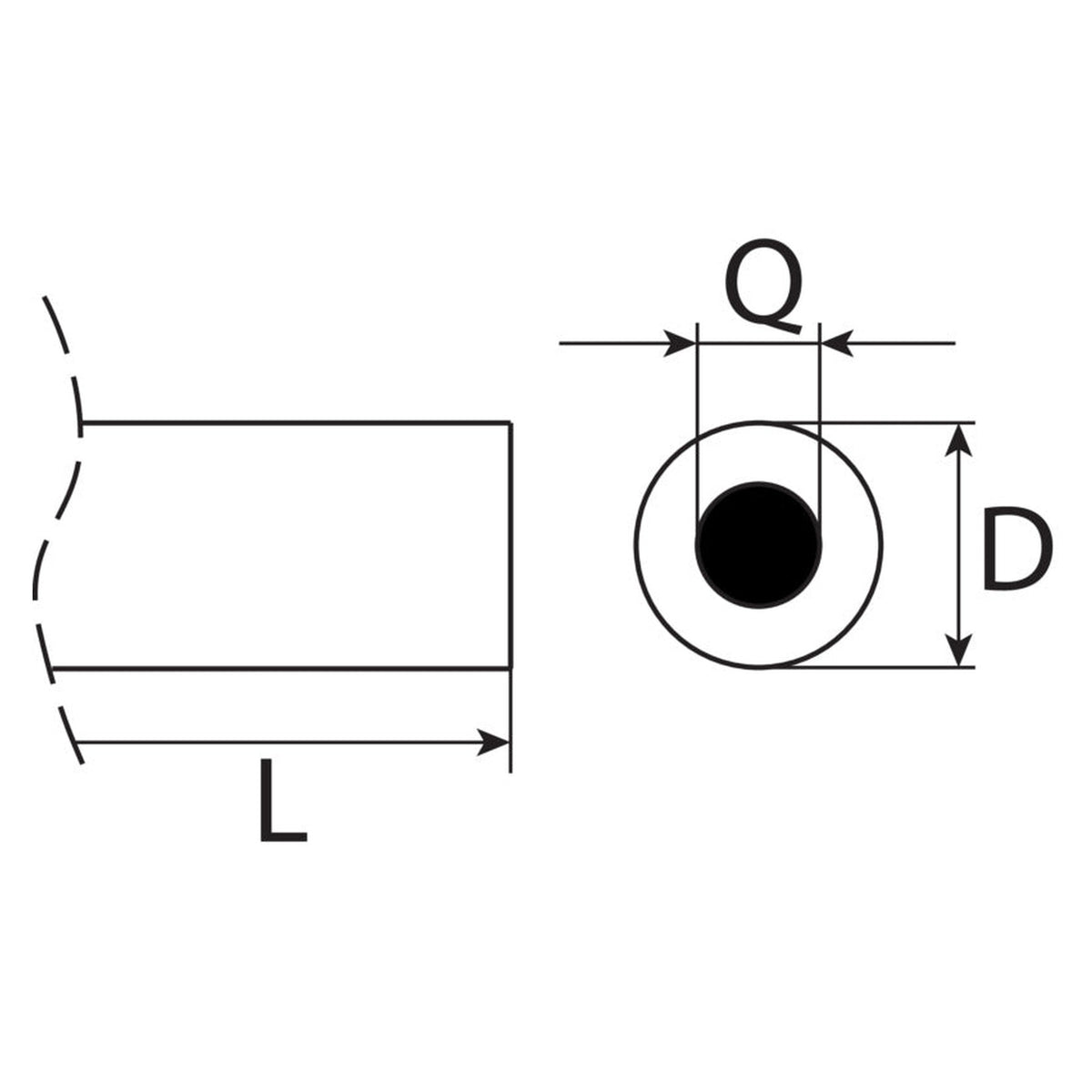

• Dünnwandige PVC-Hülle: Der Außendurchmesser liegt je nach Querschnitt zwischen 1,8 und 4,2 mm und entscheidet, ob die Ader durch eine vorhandene Tülle oder ein Wellrohr passt.
• Farben zum Unterscheiden: Farben helfen, Adern beim Verlegen auseinanderzuhalten, etwa Plus- und Masseleitung oder geschaltete Adern. Die Farbe sagt nichts über die Funktion der Ader; die Zuordnung zur Klemme legt der Schaltplan fest.

Wo eine einadrige Fahrzeugleitung gebraucht wird

In der Kfz-Werkstatt und in der Fahrzeugelektrik ersetzt sie einzelne beschädigte Adern. Beim Nachrüsten, im Wohnmobil- und Caravanausbau sowie an Landmaschinen und Nutzfahrzeugen führt sie Zusatzverbraucher zur Stromquelle. Die Spulenware ist für Abrollsysteme geeignet.

Häufige Fragen

Reicht die Leitung für meinen Verbraucher?

Das ergibt sich aus Ihrem Stromkreis: Leistungsaufnahme des Verbrauchers, Leitungslänge und Absicherung bestimmen den Querschnitt. Schaltplan oder Fahrzeugdokumentation geben dafür die Vorgaben.

Passt die Ader durch meine Tülle oder mein Wellrohr?

Das entscheidet der Außendurchmesser der Ader, nicht der Querschnitt allein. Er steigt mit dem Querschnitt von 1,8 auf 4,2 mm; beim kleinsten Querschnitt unterscheiden sich die Farben, Schwarz misst 1,8 mm, Rot 2,2 mm. Die Öffnung vorher ausmessen.

Passt die Spule in mein Abrollgerät?

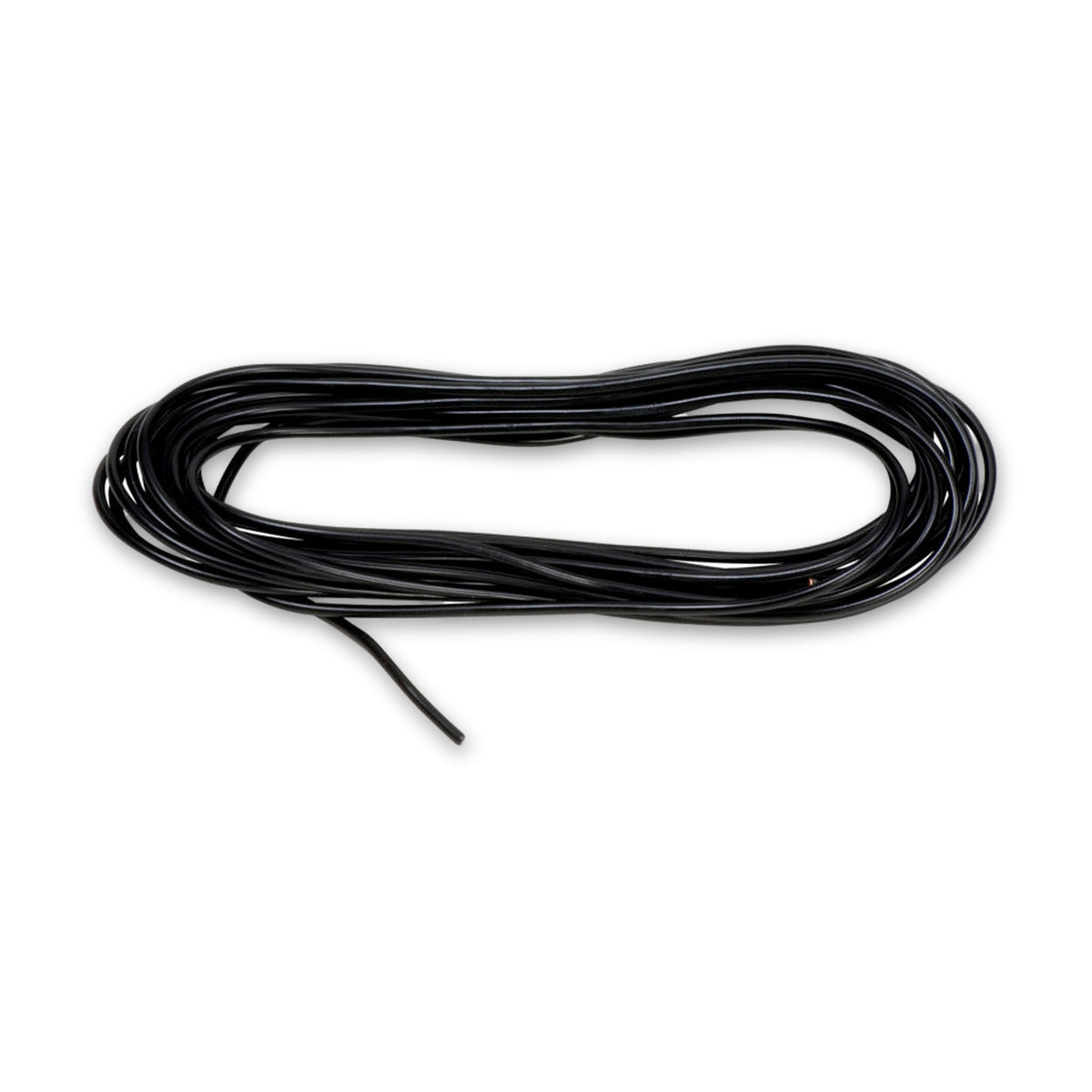

Das hängt von der Aufnahme des Geräts ab. Die Spulen der Ausführungen bis 4 mm² messen 175 mm im Durchmesser bei 81 mm Innenbreite; beide Maße lassen sich mit der Aufnahme vergleichen. Die Ausführung mit 6 mm² wird als Bund geliefert, dafür sind keine Spulenmaße angegeben.

Was unterscheidet FLRY von FLYY?

FLRY ist die einadrige Ader mit dünnwandiger PVC-Hülle, FLYY trägt über der Aderisolierung zusätzlich einen Mantel und ist mehradrig. Wer eine mehradrige Anschlussleitung braucht, etwa für eine Anhängerkupplung, sucht unter den gemantelten Leitungen wie FLYY.

Ist die Leitung für Hochvolt-Bordnetze gedacht?

Nein, FLRY ist eine Leitung für die üblichen Niedervolt-Bordnetze. Für Hochvolt-Systeme elektrifizierter Fahrzeuge gibt es eigene, dafür ausgelegte Leitungen.
