Fahrzeugleitung FLYY schwarz, PVC, 1,5 mm²

Mehrere Adern laufen als ein Strang nach hinten

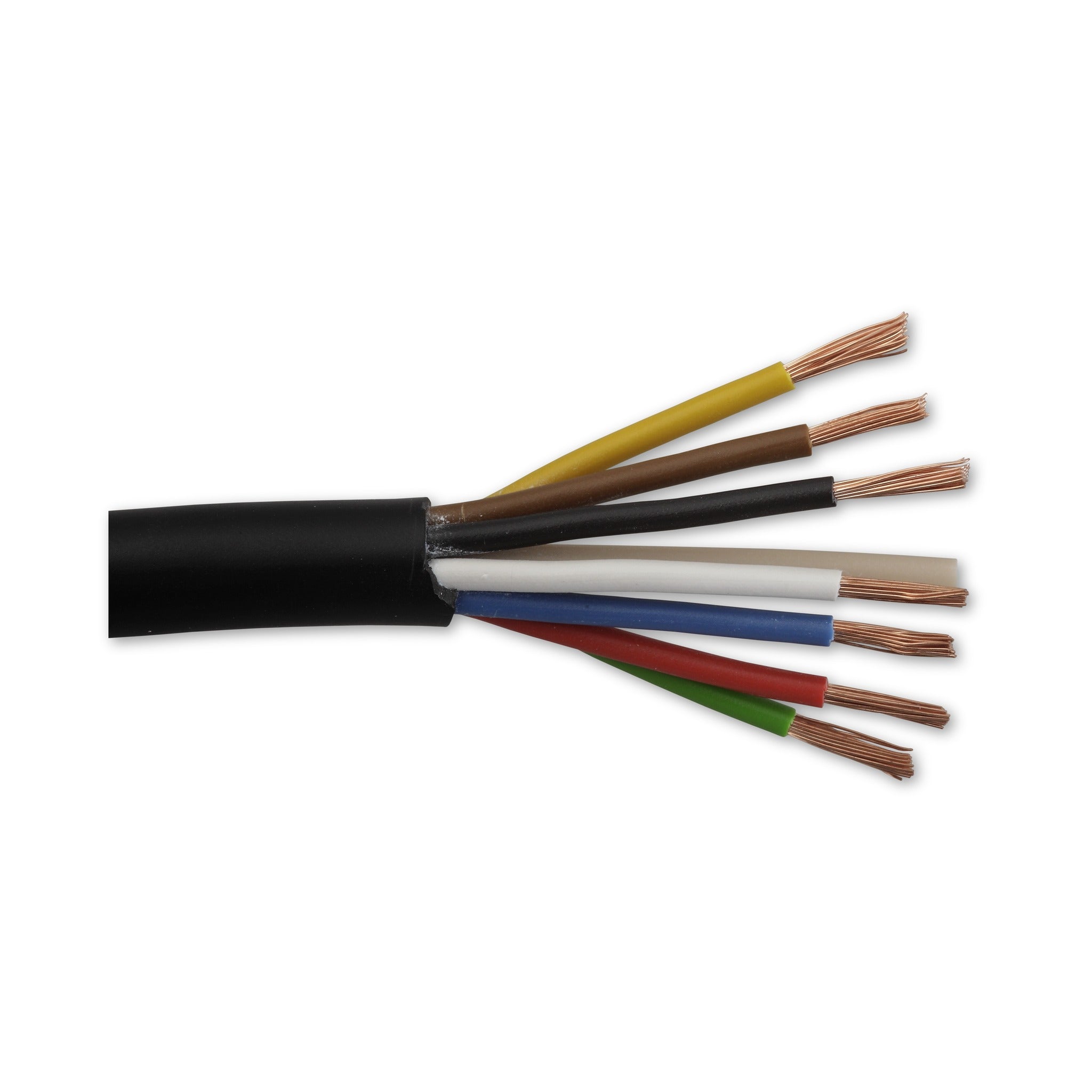

Bei dieser Reihe liegen mehrere einzeln isolierte Adern unter einem gemeinsamen schwarzen Mantel: zuerst die Isolierung um jede Ader, darüber der Mantel um das Bündel. Verlegt und befestigt wird dadurch ein Strang statt einer Handvoll Einzelleitungen. Als Anwendung ist die mehradrige Anschlussleitung angegeben, als Beispiel steht die Anhängerkupplung.

Die Aderzahl entscheidet vor der Länge

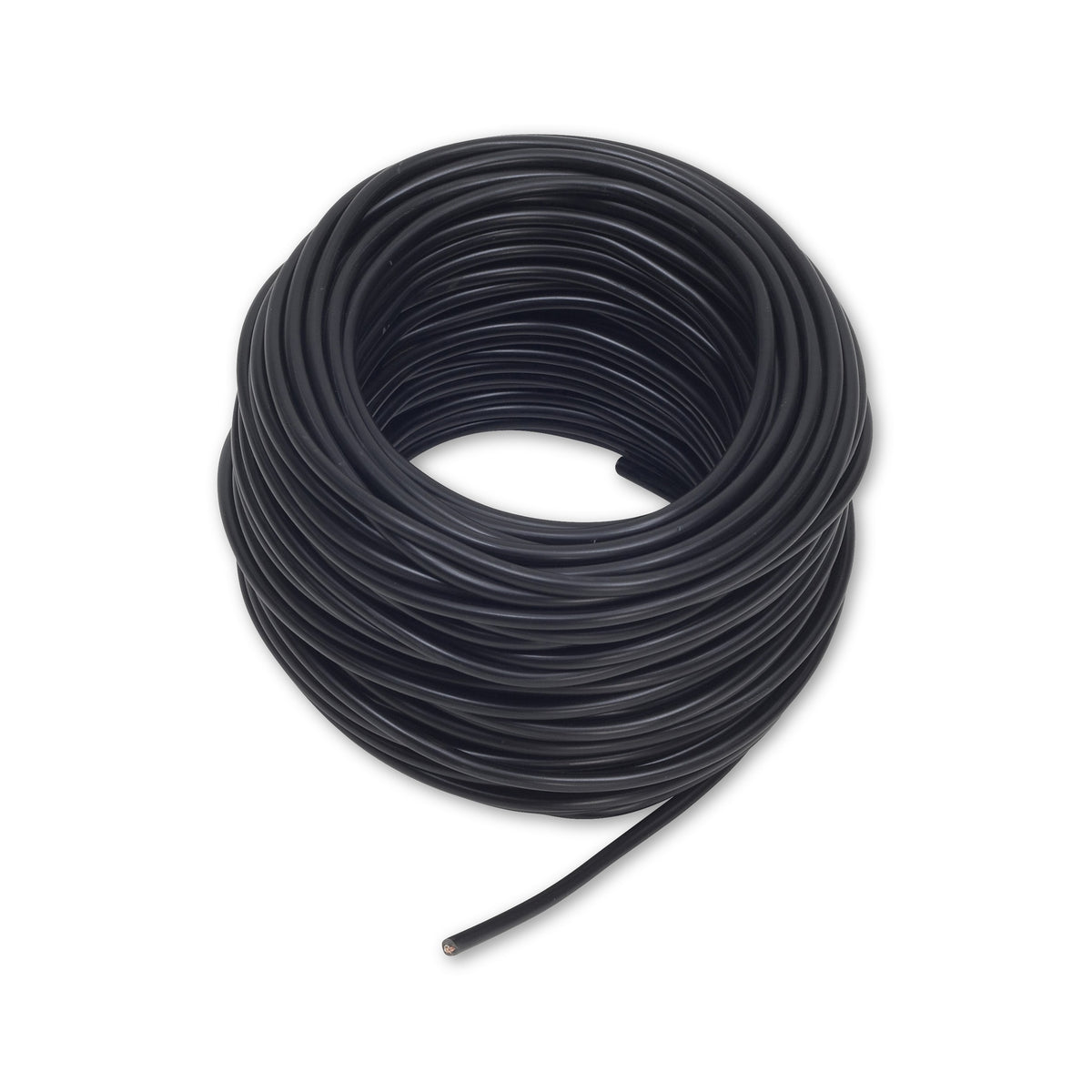

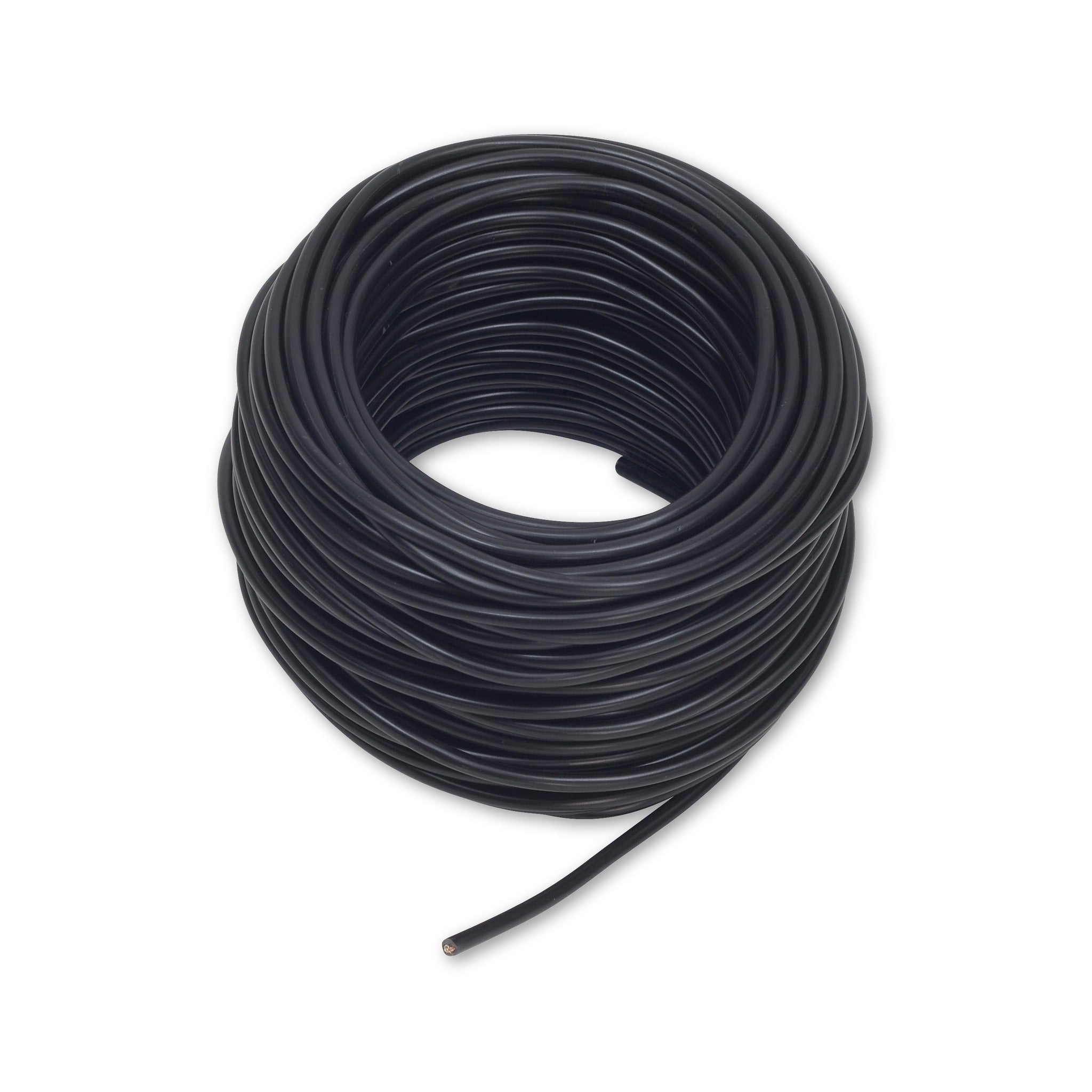

Zuerst zählt, wie viele getrennte Stromkreise durch den Strang sollen: Geführt sind zwei bis dreizehn Adern, allerdings nicht jede Zahl dazwischen. Zu jeder Aderzahl gehört eine eigene, fest zugeordnete Farbfolge. Die Farben helfen, dieselbe Ader an beiden Enden wiederzufinden, bezeichnen aber weder eine Funktion noch eine Klemme oder eine Steckerbelegung. Erst danach kommt die Abgabelänge, denn geliefert wird als Bund in fester Länge und nicht nach Zuschnitt.

Was Mantel, Litze und Querschnitt aussagen

• Doppelte Isolierung: Die Aderisolierung hält die Adern auseinander, der Mantel fasst sie zusammen und deckt das Bündel nach außen ab. Beschrieben ist damit der Aufbau und keine Beständigkeit gegen Scheuern, Kraftstoffe, Öle oder Streusalz.
• Feindrahtiger Kupferleiter: Der Leiter ist ein Bündel dünner Einzeldrähte statt eines massiven Drahts. Ein Mindestbiegeradius ist für diese Ausführung damit nicht bezeichnet.
• 1,5 mm² je Ader: Der Querschnitt beschreibt den Leiter, nicht die zulässige Strombelastung. Welcher Querschnitt, welche Leitungslänge und welche Absicherung zu einem Stromkreis passen, folgt aus der Auslegung des Bordnetzes.
• Temperaturbeständigkeit -40 bis 85 °C: Normenreihen für Fahrzeugleitungen teilen den Betriebstemperaturbereich in Klassen ein, und dieser Bereich ist dort die unterste Klasse. Über Alterung oder Dauerbiegung sagt der Wert nichts.

Häufige Fragen

Was bezeichnet das Kurzzeichen FLYY?

Die Kurzzeichen dieser Warengruppe unterscheiden den Aufbau der Isolierung. Bei FLYY kommt über die Isolierung jeder Ader zusätzlich ein Mantel, während einfach isolierte Fahrzeugleitungen allein die Aderisolierung tragen. Aderzahl, Querschnitt und Verwendungszweck gehen aus dem Kurzzeichen nicht hervor.

Ersetzt die Leitung einen vorhandenen Leitungsstrang im Fahrzeug?

Nein. Diese Warengruppe betrifft die niedrige Spannungsstufe des Bordnetzes; für höhere Nennsystemspannungen führen die Normenreihen eigene Leitungsklassen. Als Ersatz für Leitungen in Rückhalte-, Brems- oder Fahrerassistenzsystemen ist die Reihe nicht bestimmt, und eine Gleichwertigkeit mit einem werkseitigen Leitungssatz besteht nicht. Ob ein nachträglicher Eingriff in das Bordnetz eine Abnahme oder die Zulassung berührt, gehört vor die Arbeit.
