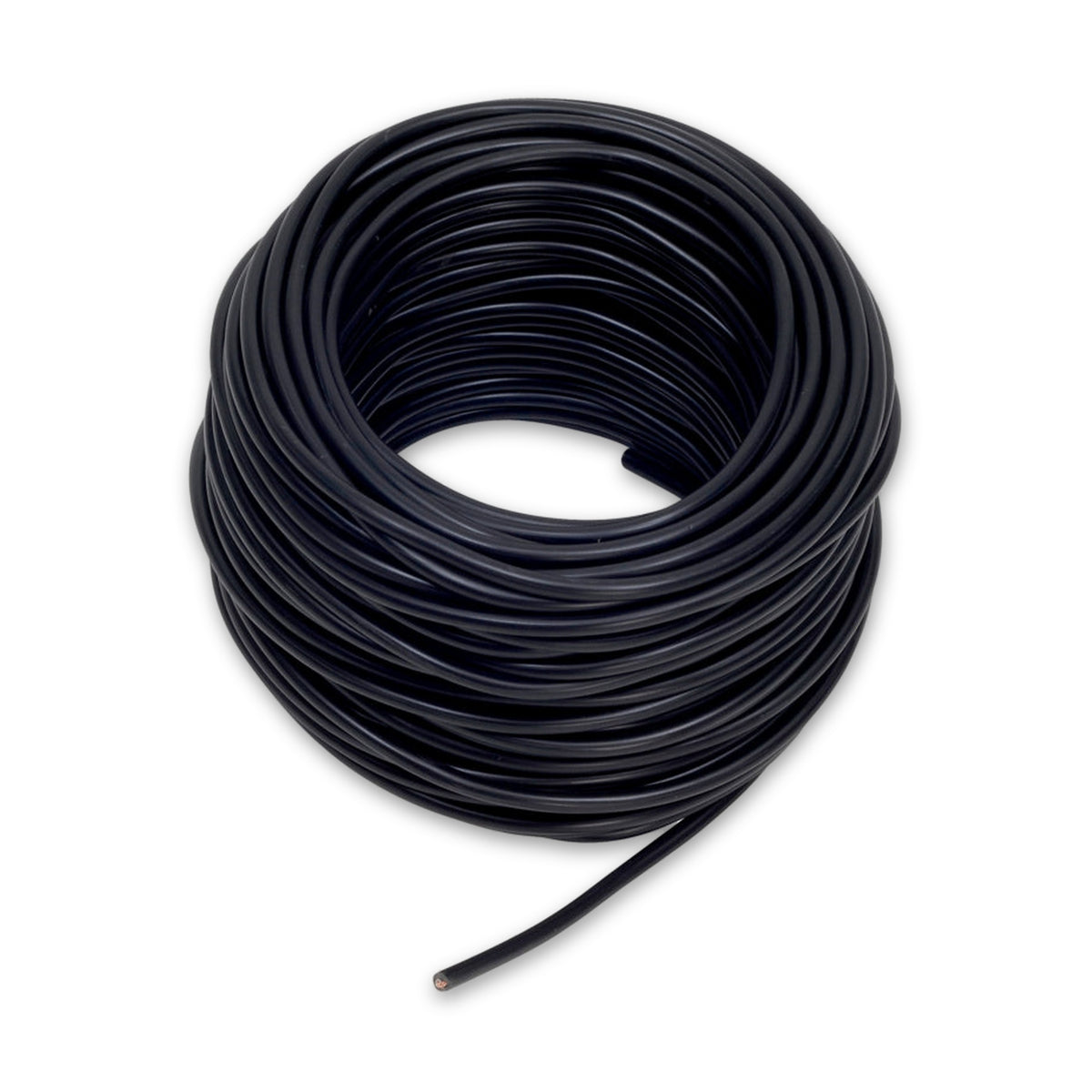

Fahrzeugleitung FLYY schwarz, PVC, 1,5 mm²

Mehrere Stromkreise in einem Kabelstrang führen

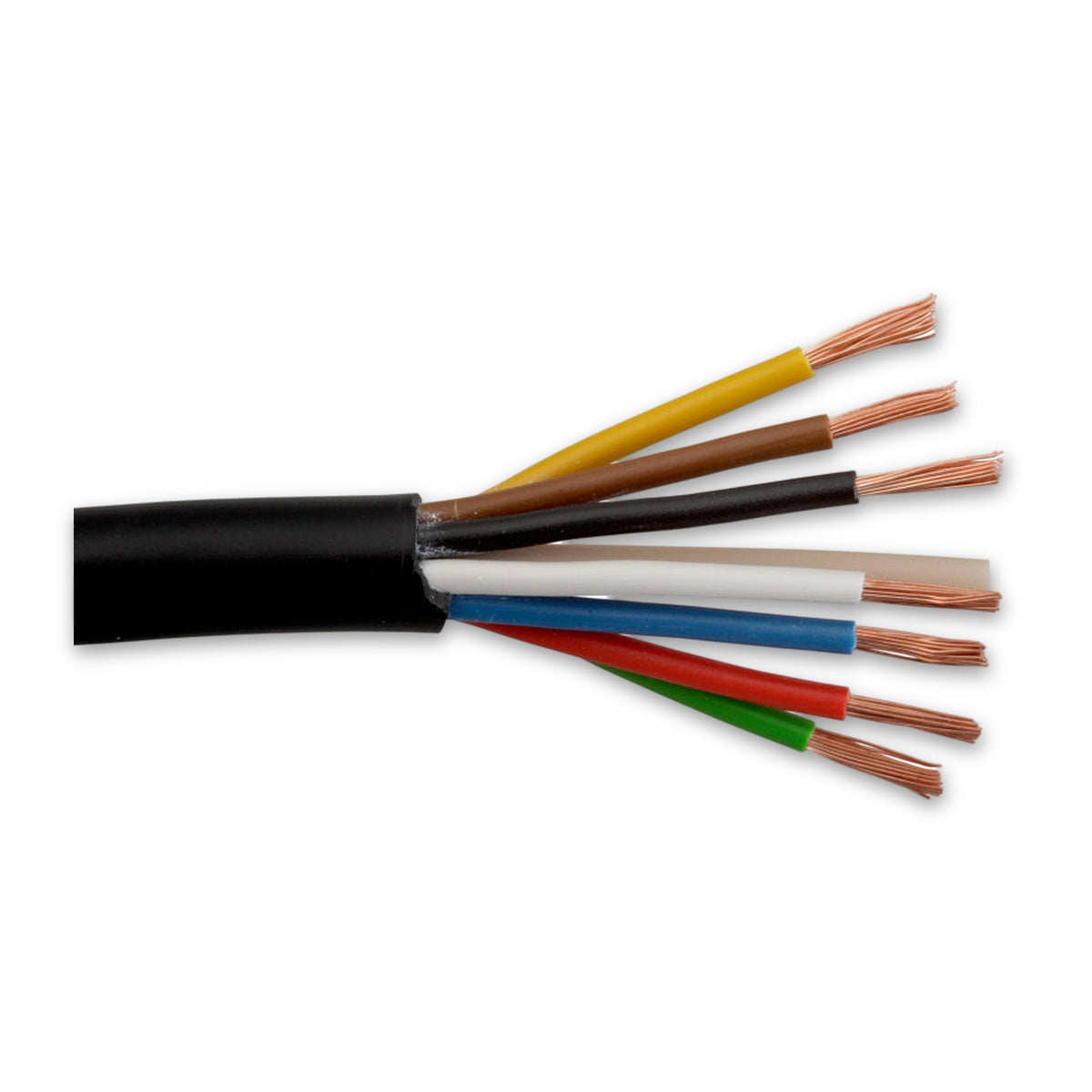

Die Fahrzeugleitung FLYY fasst mehrere einzeln isolierte Kupferadern unter einem gemeinsamen schwarzen PVC-Mantel zusammen. Angegeben ist sie als mehradrige Anschlussleitung, ein Beispiel ist die Leitung zur Anhängerkupplung (Anhängerkabel). Als Fahrzeugleitung wird sie im Kfz-Bordnetz eingesetzt. Zur Wahl stehen 2, 3, 4, 5, 7 und 13 Adern, jede Ader hat 1,5 mm².

Ein Strang statt vieler Einzelleitungen

• Gemeinsamer Mantel: Jede Ader trägt eine eigene PVC-Isolierung, darüber liegt der schwarze Mantel. Verlegt und befestigt wird ein Strang.
• Feindrahtiger Kupferleiter: Der Leiter besteht aus vielen dünnen Einzeldrähten statt aus einem massiven Draht und ist dadurch biegsamer.
• Feste Farbzuordnung je Aderzahl: Jede Ausführung hat ihre eigene Zuordnung der Aderfarben, bei vier Adern etwa gelb, schwarz, weiß und braun. Adern mit eindeutiger Farbe lassen sich so an beiden Enden wiederfinden. Bei 13 Adern kommen gelb, rot und blau je zweimal vor; diese Adern werden vor dem Anschluss durchgemessen oder markiert. Eine Funktion oder Klemmenbezeichnung folgt aus der Farbe nicht.

Wo mehradrige Fahrzeugleitungen verlegt werden

Typisch sind die Kfz-Werkstatt und die Fahrzeugelektrik bei der Nachrüstung oder Reparatur der Verkabelung einer Anhängerkupplung, außerdem Anhängerbau, Wohnmobil- und Caravanausbau und Nutzfahrzeugbau. Am Leitungsende wird der Mantel abgesetzt, damit die einzelnen Adern frei liegen.

Häufige Fragen

Welche Aderzahl brauche ich für eine 7-polige oder 13-polige Anhängersteckdose?

Für jeden belegten Kontakt wird eine Ader gebraucht, bei sieben Kontakten kommt also die 7-adrige, bei dreizehn die 13-adrige Ausführung in Frage. Welche Ader an welchen Kontakt gehört, zeigt der Schaltplan der Steckdose.

Reicht 1,5 mm² für meinen Stromkreis?

Das lässt sich aus dem Querschnitt allein nicht sagen, denn er beschreibt den Leiter und nicht die zulässige Belastung. Entscheidend sind Stromaufnahme der Verbraucher, Leitungslänge und Absicherung des Stromkreises.

Was unterscheidet FLYY von FLRY?

Bei FLYY liegt über der Isolierung der Adern ein gemeinsamer schwarzer Mantel, FLRY ist einfach isoliert und trägt nur die Aderisolierung. Für mehrere Adern in einem Strang kommt FLYY in Frage.

Eignet sich die Leitung für Hochvolt-Bordnetze von Elektrofahrzeugen?

Nein, eine Eignung dafür ist nicht angegeben. Bordnetze mit höherer Nennsystemspannung, wie sie in elektrifizierten Fahrzeugen vorkommen, verlangen eigene Leitungsklassen; dafür sind Leitungen zu wählen, die ausdrücklich dafür bezeichnet sind.
