Federklappdübel mit Haken, Stahl verzinkt

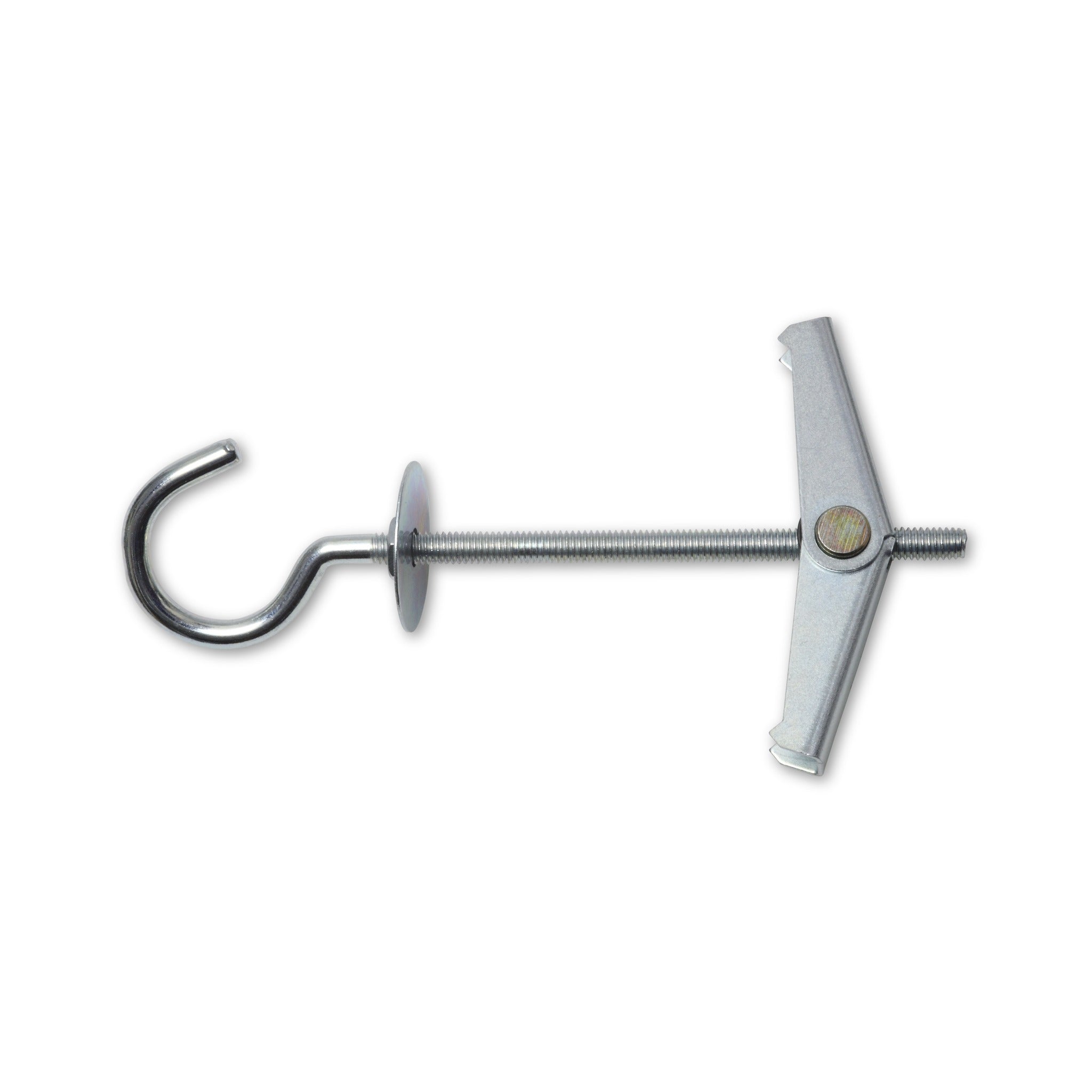

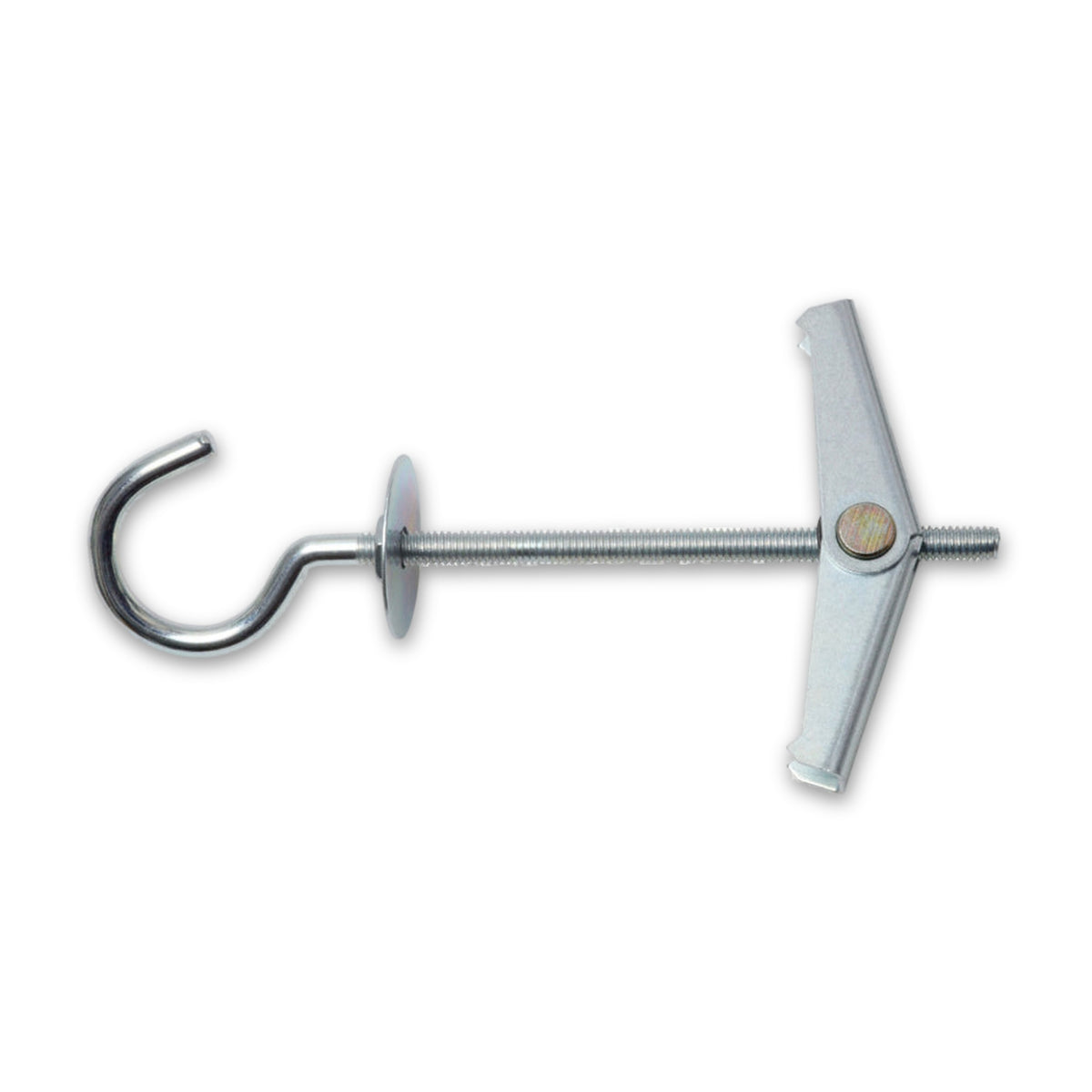

Der Federklappdübel mit Haken ist eine Hohlraumbefestigung, wie sie für leichte Anbauteile hinter Plattenbaustoffen verwendet wird, etwa für eine Leuchte an der Gipskartondecke. Zwei Klappflügel öffnen sich nach dem Durchstecken hinter der Platte von selbst; Scheibe, Mutter und Haken gehören zur Ausführung. Über die Auswahl entscheiden die Gewindegröße M3 oder M4, die Plattendicke und die Tiefe des Hohlraums dahinter.

Die Flügel öffnen sich hinter der Platte von selbst

Im Hohlraum gibt es nichts, in das sich ein Dübel hineinspreizen ließe. Der Federklappdübel arbeitet deshalb hinter der Platte: Das Tragelement wird zusammengelegt durch das Bohrloch gesteckt, dahinter klappen die beiden Flügel auf. Das Bohrloch misst bei M3 11 mm und bei M4 14 mm. Der Haken ist bereits Teil der Ausführung, das aufzuhängende Teil kommt direkt daran, ohne dass ein weiterer Haken besorgt werden muss.

Plattendicke und Hohlraum bestimmen die Größe

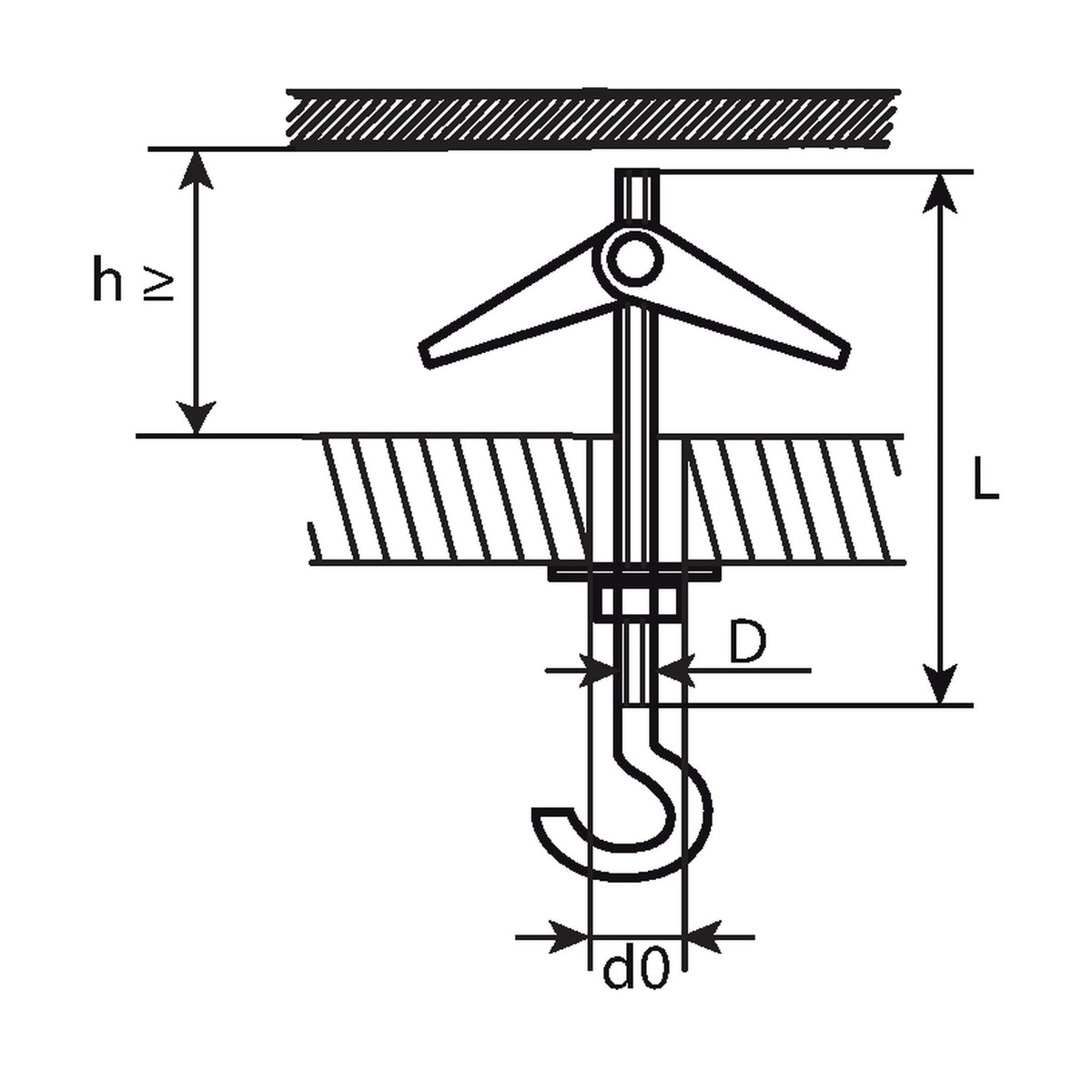

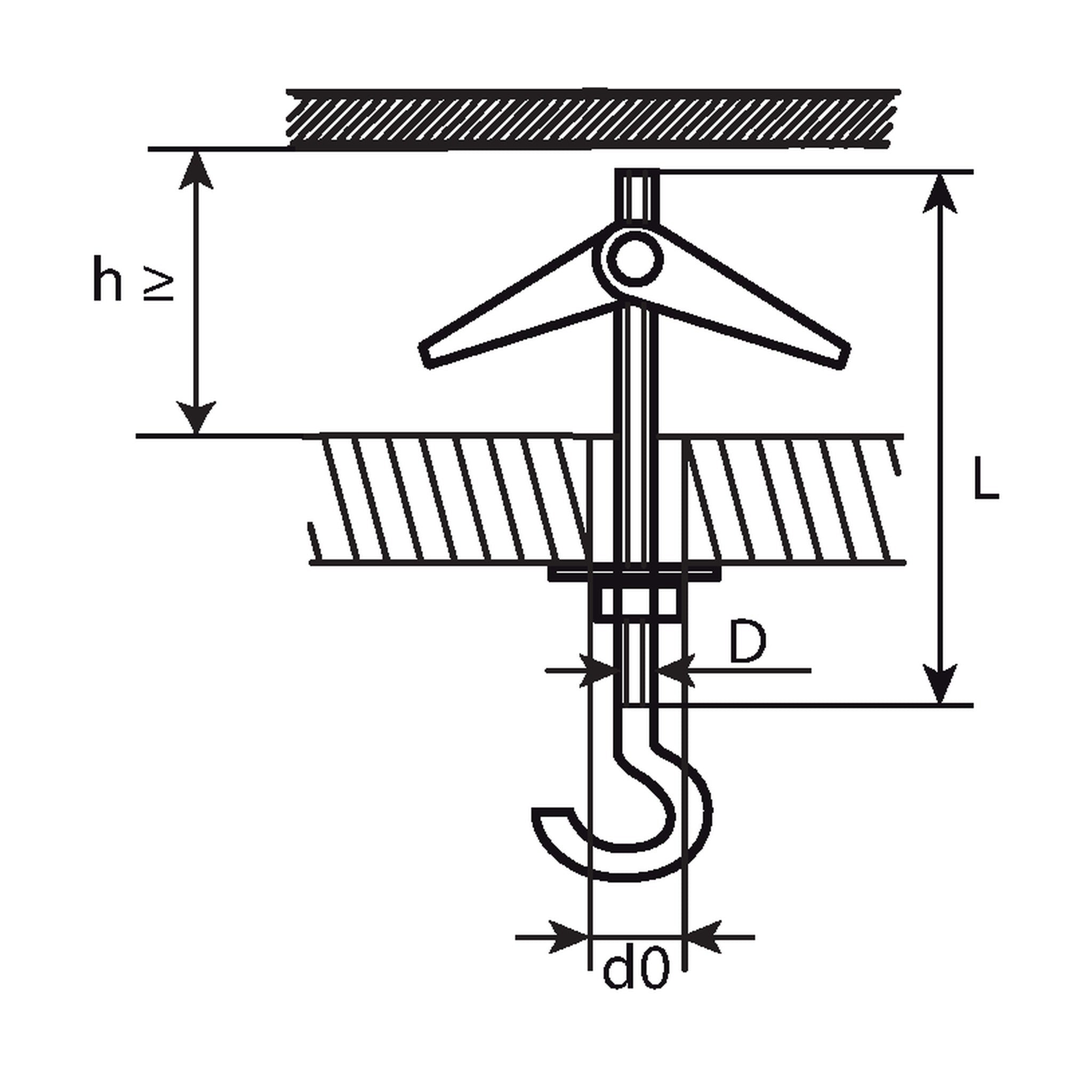

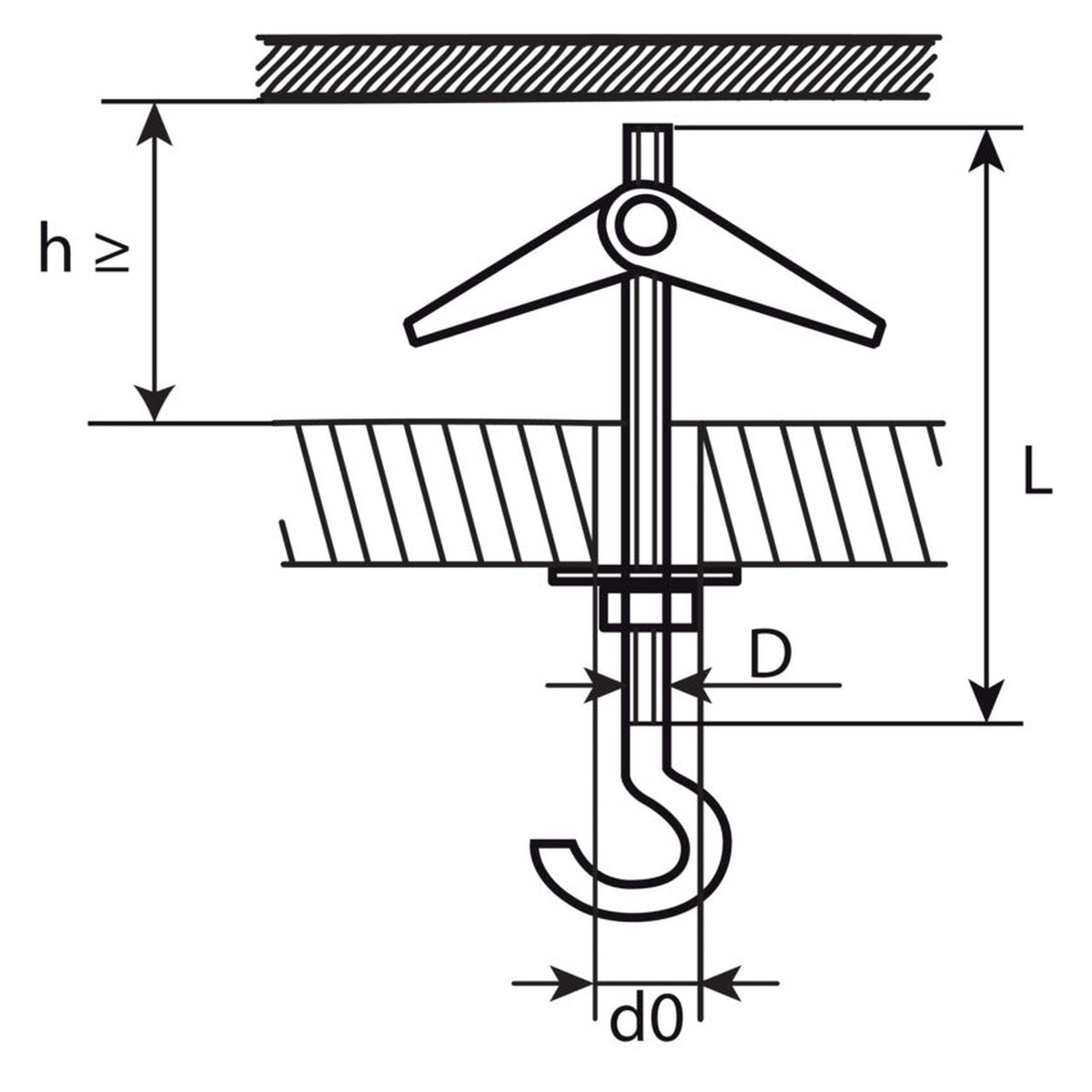

Die Platte darf bei M3 höchstens 35 mm dick sein, bei M4 höchstens 50 mm. Dahinter sind mindestens 35 mm Hohlraum angegeben, damit die Flügel aufgehen können. Dämmung hinter der Platte nimmt diesen Raum ein. Plattendicke, freier Raum und Randabstand sind deshalb vor dem Bohren an der Befestigungsstelle zu prüfen.

Einsatz in Hohlwand, Hohldecke und abgehängter Decke

Angegeben ist der Dübel für Hohlwände, Hohldecken, abgehängte Decken und Sandwichelemente. Im Trockenbau und Innenausbau, in der Elektroinstallation und bei der Renovierung wird diese Befestigungsart verwendet, wo leichte Teile wie Lampen oder Bilder an einer Platte hängen sollen. Der Ablauf:

• Bohrloch herstellen
• Federklappdübel durchstecken, die Flügel öffnen sich im Hohlraum
• Gewindestange justieren und festschrauben

Bei Wandmontage ist auf die senkrechte Einbaulage zu achten.

Häufige Fragen

Gehören Haken, Scheibe und Mutter zum Lieferumfang?

Ja, Scheibe, Mutter und Haken gehören zur Ausführung. Für das Bohrloch braucht es einen Bohrer mit 11 mm (M3) oder 14 mm (M4), zum Festziehen einen Schlüssel mit Schlüsselweite 5 mm oder 7 mm.

Was gilt, wenn hinter der Platte gedämmt ist?

Dann zählt nur der freie Raum hinter der Platte, nicht der Abstand bis zur Rückwand. Ist er kleiner als der angegebene Mindestraum, passt dieser Dübel nicht; ein Blick durch das Bohrloch zeigt, wie viel Platz bleibt.

Kann daran eine Leuchte an der Gipskartondecke hängen?

Leichte Leuchten werden üblicherweise mit dieser Befestigungsart an Gipskartondecken montiert, solange sie nicht über Personen hängen und die Befestigung nicht sicherheitsrelevant ist. Dafür gibt es zugelassene Dübel; hier ist die Last gerade nach unten zu hängen, nicht seitlich zu ziehen, und bei Gipskarton gelten die Vorgaben des Plattenherstellers.
