Federklappdübel, Stahl verzinkt, Scheibe 20 mm

Zwei Flügel, die sich hinter der Platte aufstellen

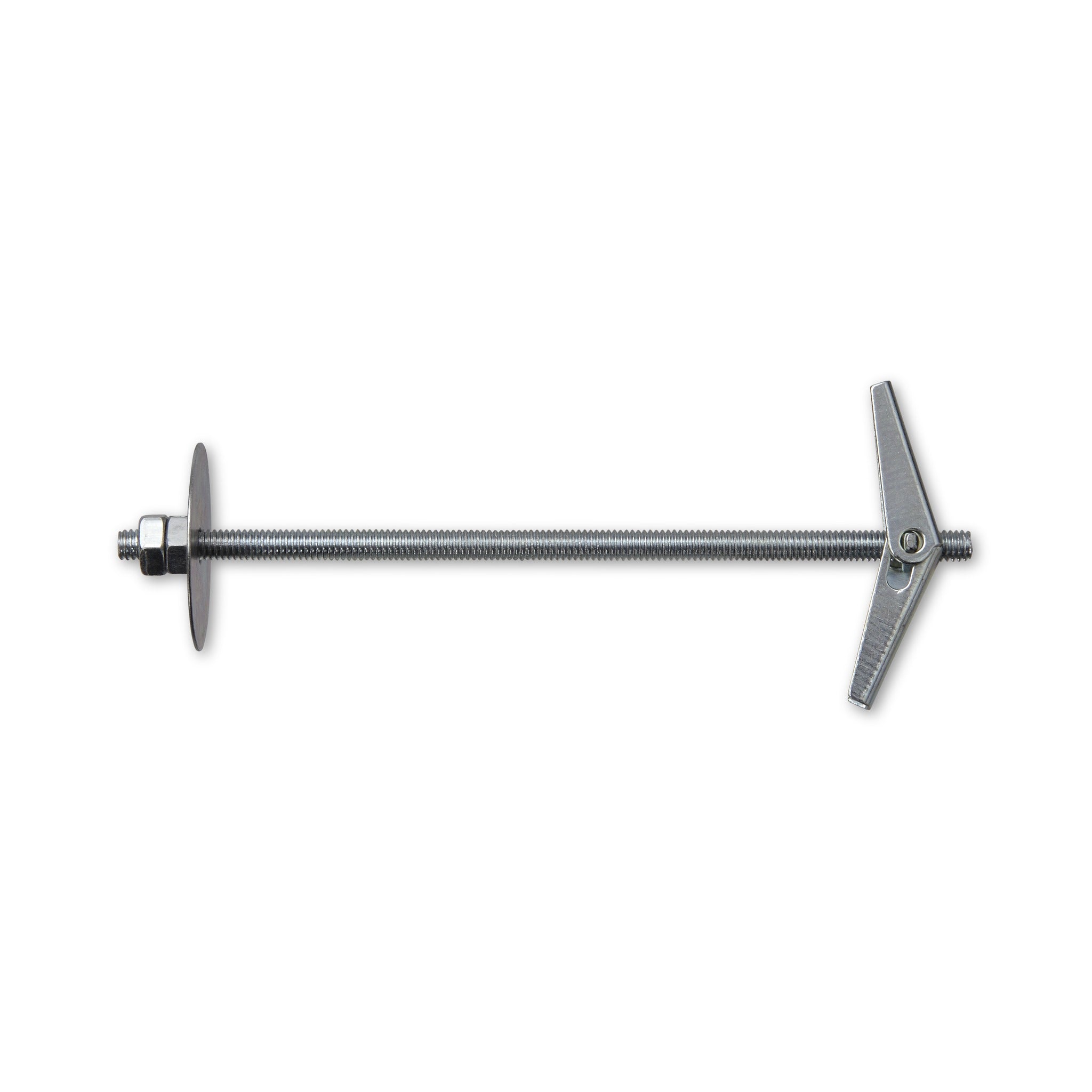

Beim Setzen bleibt der Dübel zusammengelegt, bis er die Platte durchquert hat; dahinter klappen zwei Flügel auf und legen sich an die Rückseite. Davor hält eine Scheibe von 20 mm das Anbauteil, das auf das metrische Gewinde kommt. Genannt sind Hohlwände und Hohldecken, abgehängte Decken sowie Sandwichelemente.

Das Bohrloch reicht tiefer, als der Dübel lang ist

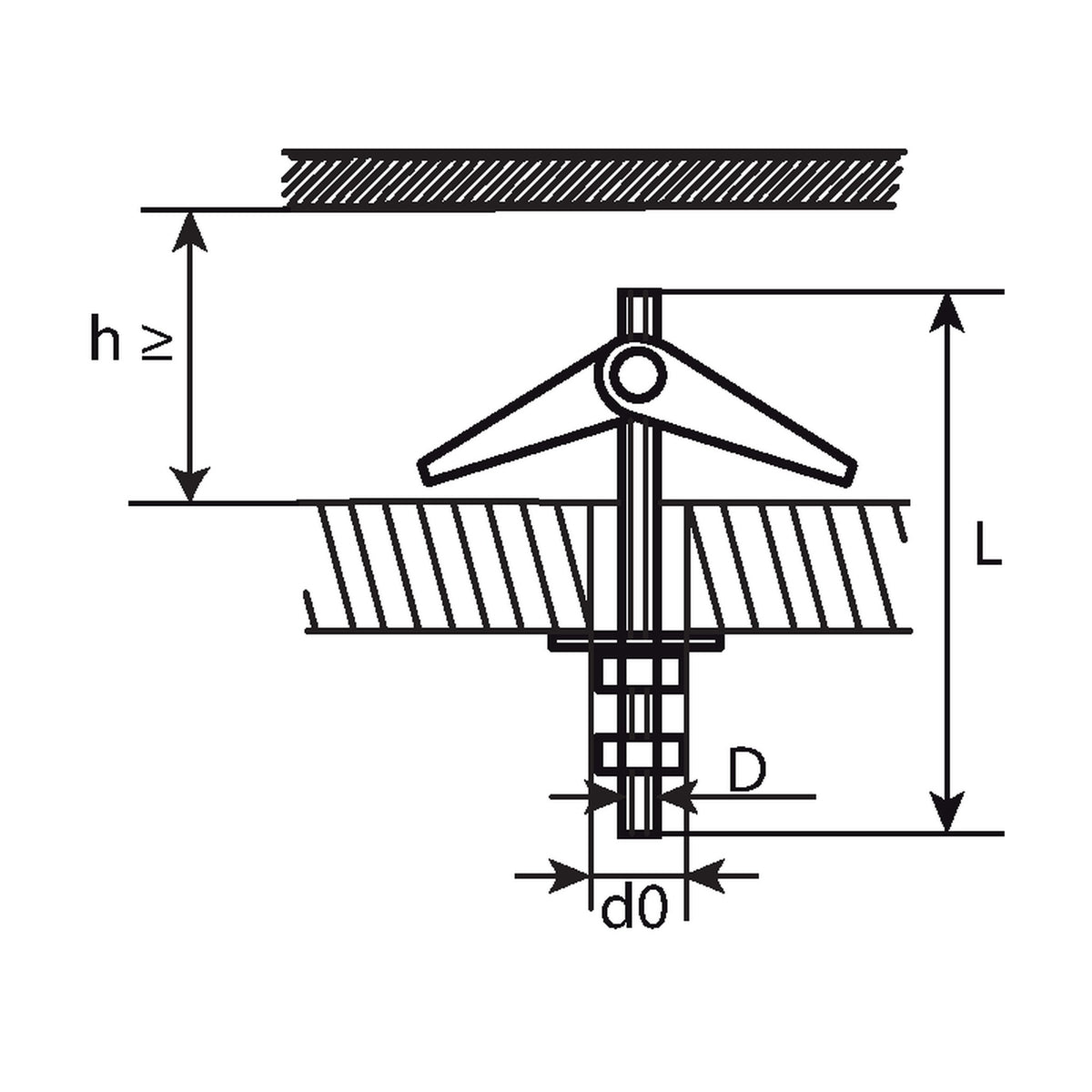

Für die kleinere Gewindegröße sind 90 mm Bohrtiefe angegeben, für die größere 95 mm; die Dübel selbst messen 85 mm und 90 mm. Der Unterschied hat einen Grund: Erst wenn das eingeklappte Flügelpaar vollständig eingeschoben ist, findet es Platz zum Aufgehen. Daneben steht ein zweites Maß, 28 mm beziehungsweise 35 mm. So viel Raum muss hinter der Platte wenigstens frei sein.

Was die beiden Größen sonst noch unterscheidet

• Wanddicke bis 50 mm: Dickere Platten führen aus dieser Ausführung heraus; die Angabe gilt für beide Größen gleich.
• Außensechskant SW 5 und SW 7: Angezogen wird von vorn mit einem Schlüssel dieser Weite.
• Scheibe 20 mm: Sie sitzt zwischen Anbauteil und Platte und ist der Teil, der auf der sichtbaren Fläche aufliegt.

Häufige Fragen

Was ist mit sofort belastbar gemeint?

Das ist eine Angabe zur Ausführung und keine Aussage über eine Last: Ein Wert für Tragkraft oder Haltekraft gehört nicht dazu. Was eine Befestigung in einer Wandbauplatte aufnimmt, entscheidet sich an der Platte und an den Vorgaben ihres Herstellers. Wo eine Befestigung sicherheitsrelevant ist, tritt ein zugelassener Dübel an ihre Stelle.

Lässt sich die Länge nachträglich einstellen?

Angegeben ist eine justierbare Länge. Als Zusage einer Verstellbarkeit im eingebauten Zustand wird das hier nicht gelesen, und ein Nachstellen unter Last ist damit ebenso wenig gemeint. Für die Wahl der Größe zählen die Dicke der Platte und der Raum dahinter.
