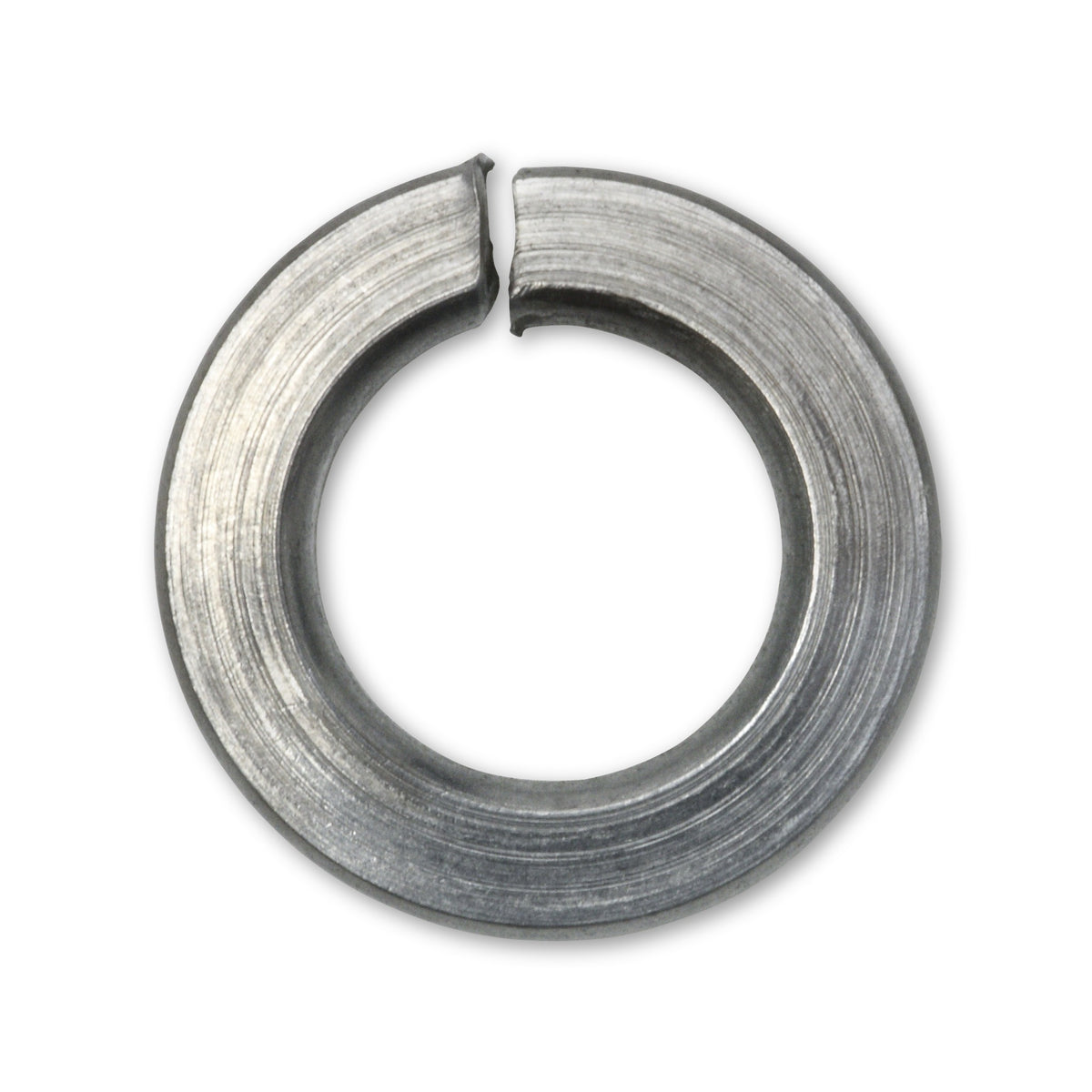

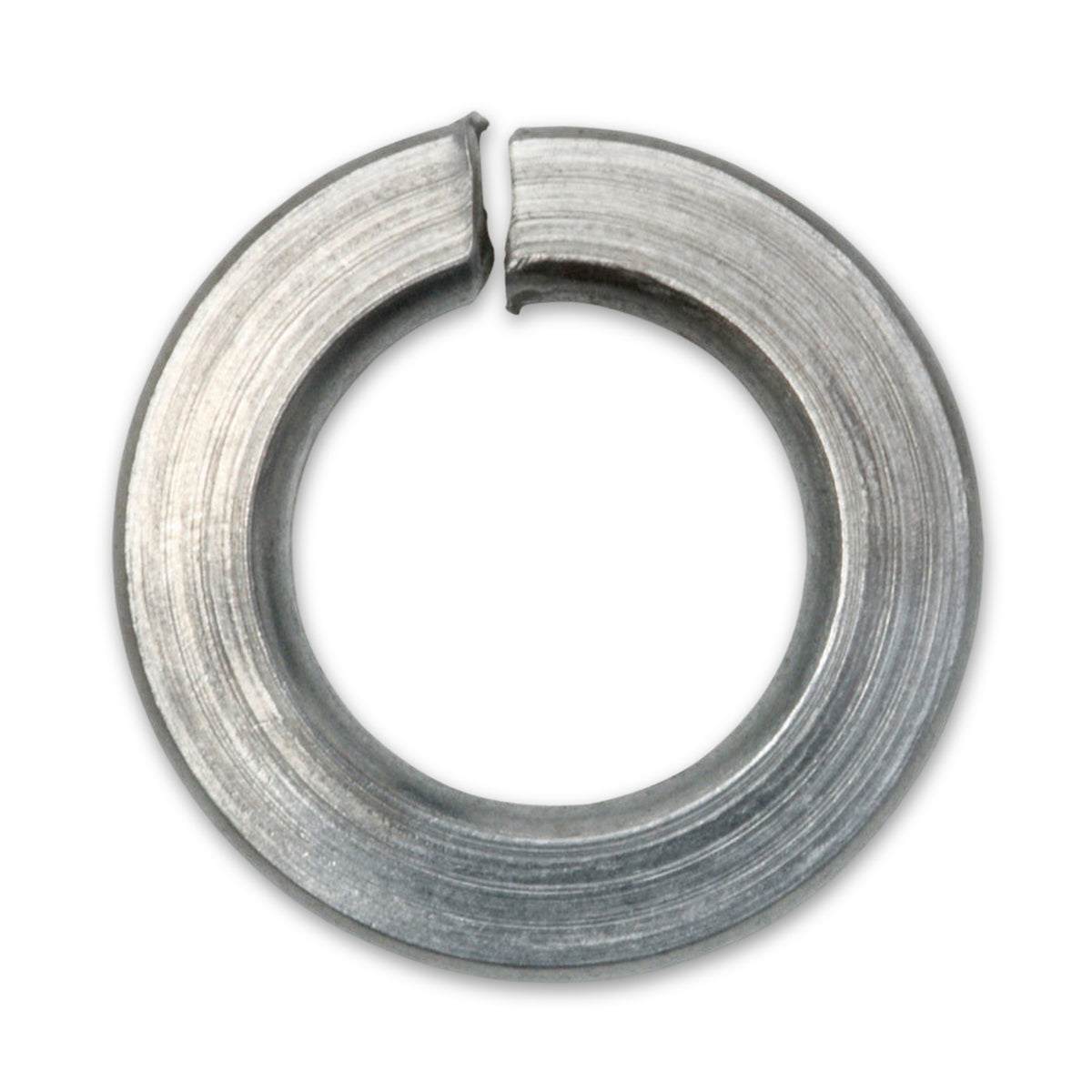

Federring, Edelstahl A2, DIN 127

Sitzt unter dem Kopf, ohne die Fläche zu vergrößern

Der Platz ist der einer Unterlegscheibe: zwischen Schraubenkopf oder Mutter und dem Werkstück. Die Aufgabe ist eine andere. Eine flache Scheibe gibt die Klemmkraft über eine möglichst große Fläche weiter und schont so die Oberfläche darunter. Dieser Ring bleibt schmal: In der Größe für 4 mm misst er 1,5 mm quer und 7,6 mm über alles, in der für 12 mm sind es 4 mm und 21,1 mm. Als Zweck des Einlegens ist angegeben, ein ungewolltes Lockern der Verschraubung zu verhindern.

Sechs Größen, und das Loch sitzt eng

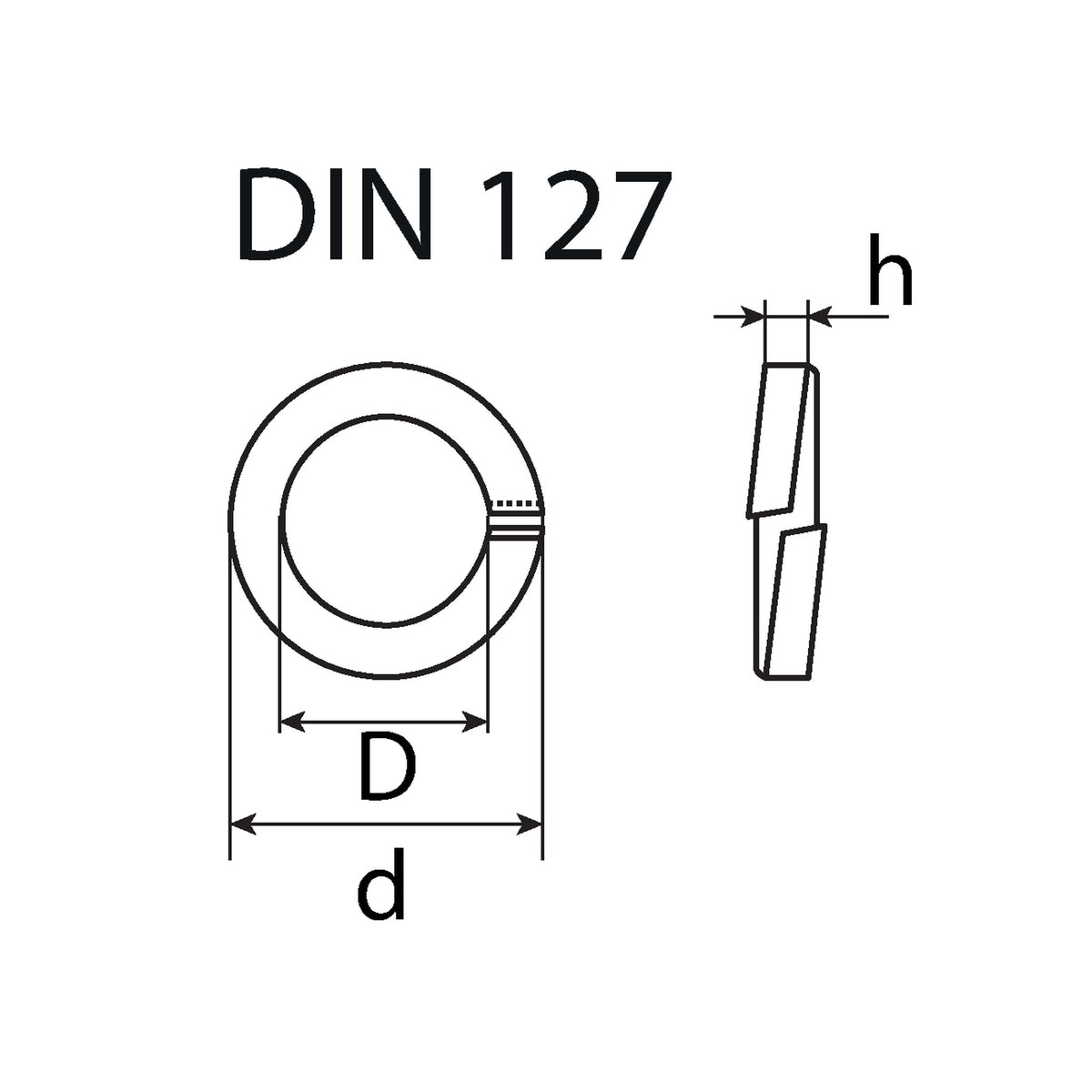

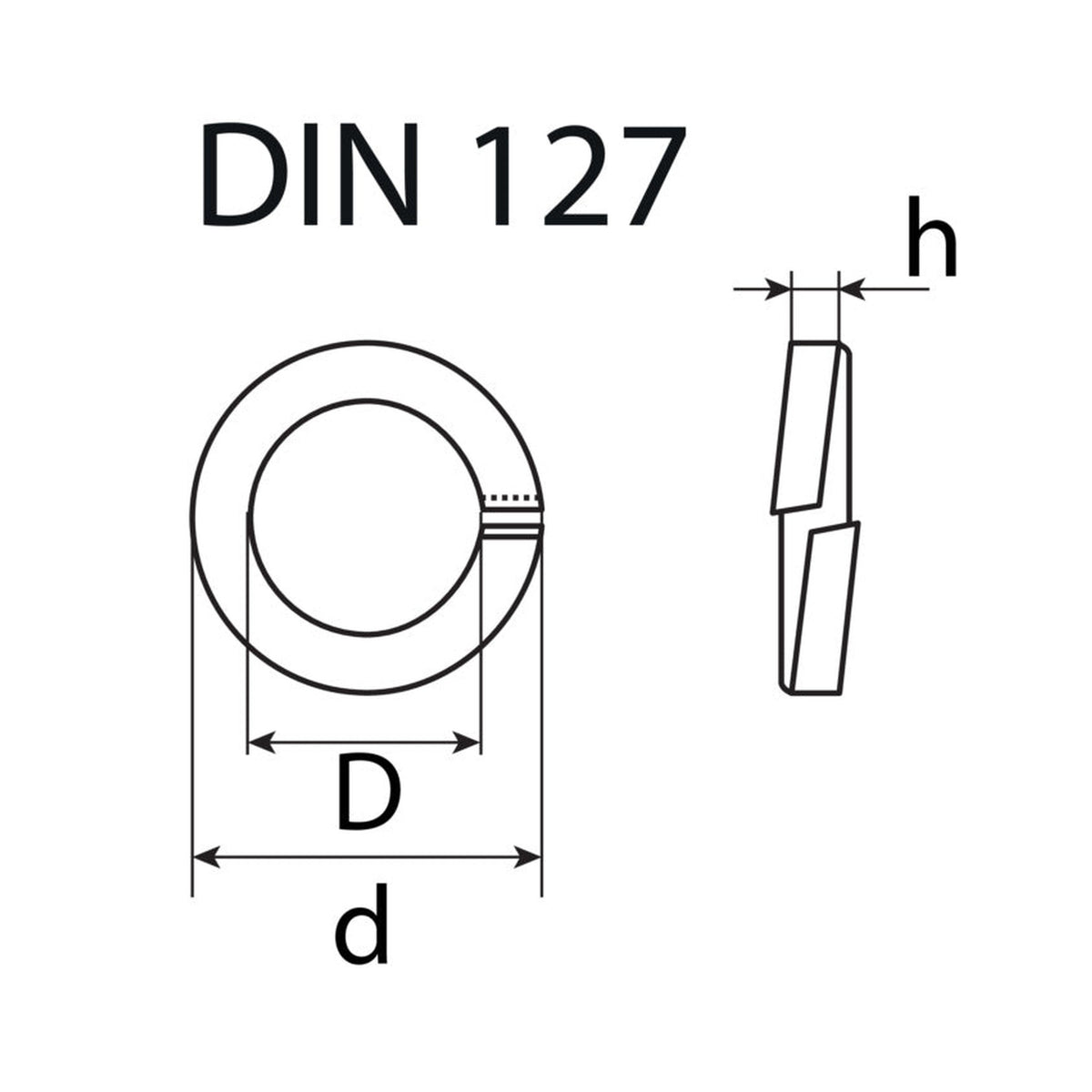

Die Reihe läuft von 4 bis 12 mm, und diese Zahl meint die Schraube, nicht den Ring. Dessen Loch liegt jeweils nur ein bis zwei Zehntelmillimeter darüber, bei der kleinsten Ausführung auf 4,1 mm, bei der größten auf 12,2 mm. Viel Spiel bleibt beim Aufschieben damit nicht. Mit der Größe wächst der Ring in zwei Richtungen zugleich: quer von 1,5 auf 4 mm, in der Stärke von 0,9 auf 2,5 mm. Er wird also nicht nur weiter, sondern auch kräftiger.

Häufige Fragen

Hält der Ring die Verschraubung fest?

Genau das ist als Zweck angegeben, eine geprüfte Wirkung ist damit nicht bezeichnet. Ob eine Verbindung geklemmt bleibt, entscheidet ihre Auslegung im Ganzen. Wird eine Losdrehsicherung ausdrücklich verlangt, gehört sie für die betreffende Schraubverbindung eigens festgelegt und ihre Wirkung gegebenenfalls nachgewiesen; ein einzelnes eingelegtes Teil erbringt diesen Nachweis nicht.

Wonach richtet sich die Wahl der Größe?

Nach dem Durchmesser der Schraube, unter deren Kopf oder Mutter der Ring zu liegen kommt. Weil Loch, Breite und Stärke in dieser Reihe miteinander wachsen, ist mit der Schraubengröße alles Weitere mitbestimmt. Am Bauteil zählt daneben das Außenmaß: 21,1 mm der größten Ausführung reichen weiter, als mancher Schraubenkopf überdeckt.
