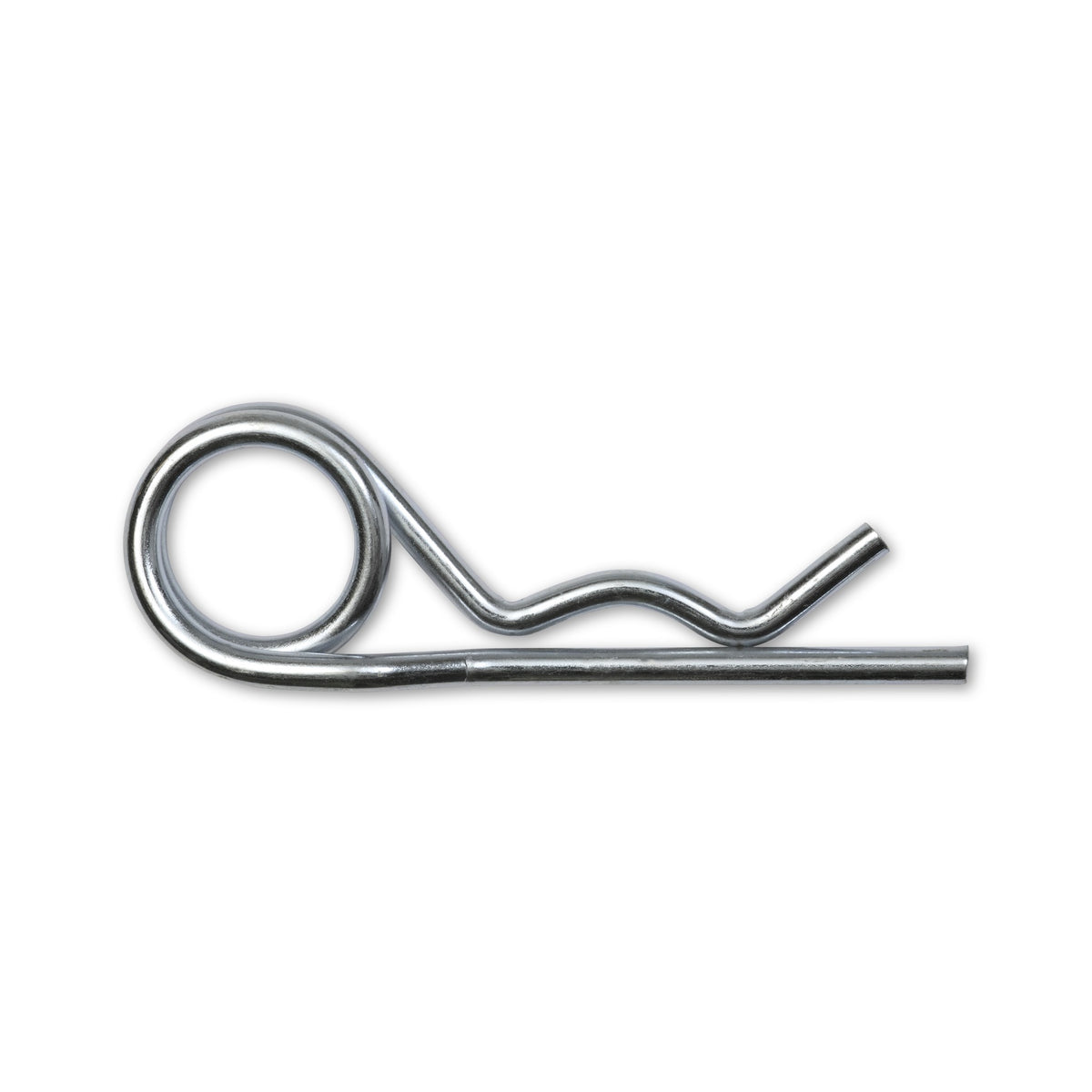

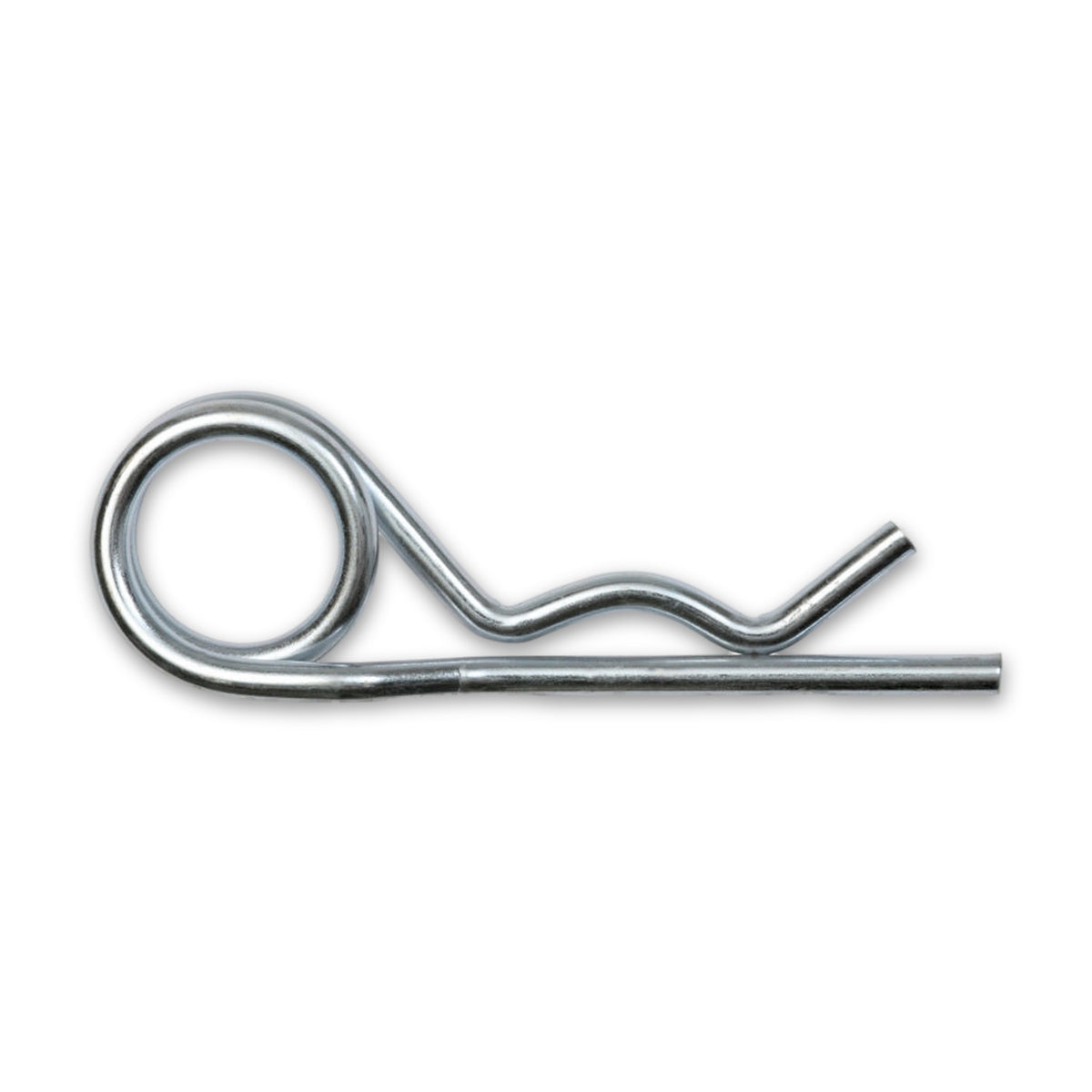

Federstecker doppelte Ausführung, Stahl verzinkt

Federstecker sichert Bolzen und Rohre und lässt sich leicht wieder lösen

Der doppelte Federstecker sichert Bolzen, Rohre und Gestänge: Er wird in die Querbohrung gesteckt und hält sich dort mit seiner Federwirkung. Er ist als selbstsichernd und wiederverwendbar angegeben und besteht aus verzinktem Stahl.

Zwei Windungen erleichtern Setzen und Ziehen

Die doppelte Ausführung hat zwei Windungen und eine zweifache Öse, also ein doppeltes Auge. Dadurch fällt der Kraftschluss geringer aus: Der Stecker lässt sich leichter einsetzen und wieder herausziehen und besser handhaben. Das lohnt sich an Bolzen, die bei Wartung oder Umbau häufig gelöst werden. Die einfache Ausführung mit einer Windung ist ein eigener Artikel mit eigenen Maßen.

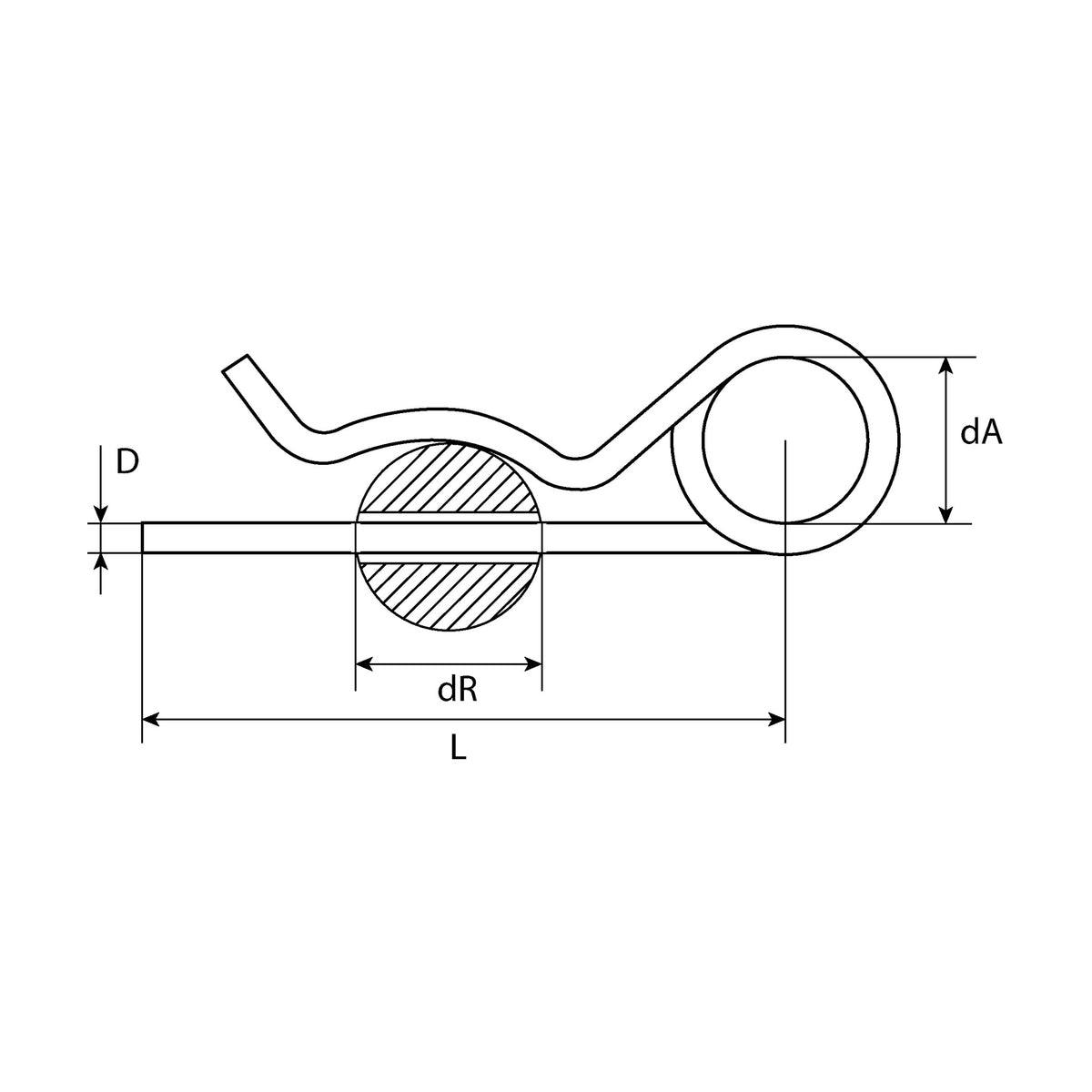

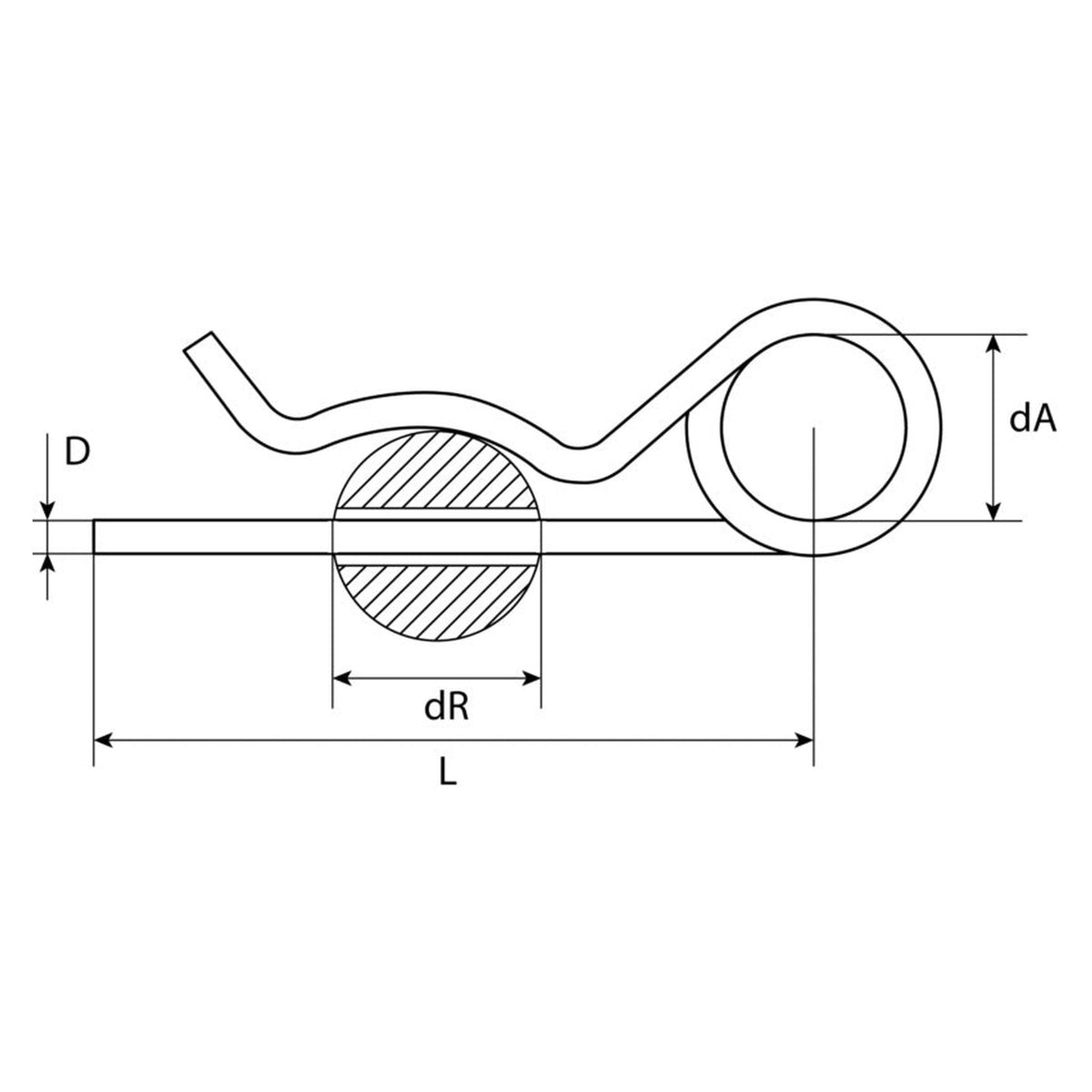

So ergibt sich die passende Größe

• Bohrung zuerst: Der Lochdurchmesser der Querbohrung legt die Größe fest, von 3,5 bis 6,5 mm.
• Gesichertes Teil: Zu jeder Größe ist ein Durchmesserbereich angegeben, bei der kleinsten Größe 14 bis 20 mm, bei der größten 24 bis 36 mm. Die Bohrung legt die Größe fest, der Durchmesser des gesicherten Teils muss im Bereich dieser Größe liegen.
• Platz: Länge und Auge wachsen mit der Größe; neben der Bohrung braucht der Stecker Platz für beides.

Einsatz in Werkstatt, Metallbau und Instandhaltung

Federstecker halten Achsen und Bolzen gegen Verschieben. Üblich sind sie im Maschinenbau, in der Kfz-Werkstatt, im Metallbau und in der Instandhaltung.

Häufige Fragen

Was unterscheidet den doppelten vom einfachen Federstecker?

Der doppelte hat zwei Windungen statt einer und lässt sich dadurch leichter setzen und lösen. Bei gleichem Lochdurchmesser weichen Länge und Augendurchmesser ab, daher die Maße je Ausführung vergleichen.

Welche Maße brauche ich vor dem Kauf?

Den Durchmesser der Querbohrung und den Außendurchmesser von Bolzen oder Rohr. Beides muss zu einer Größe passen, und neben der Bohrung sollte Platz für Länge und Auge sein.

Wann ist ein Splint die richtige Wahl?

Überall dort, wo eine Anleitung oder Vorschrift einen Splint verlangt, etwa an Splintbolzen und Kronenmuttern. Dafür gibt es Splinte nach DIN 94, die nur einmal verwendet werden.

Darf er einen tragenden Bolzen an einer Hebeeinrichtung sichern?

Nein, dafür ist er nicht vorgesehen. Für Lastaufnahmeeinrichtungen nennen die Unfallversicherungsträger den Sicherungsring nach DIN 471, den Splint am Schraubbolzen eines Schäkels und die Hakensicherung.

Wie oft lässt sich ein Federstecker wiederverwenden?

Er ist als wiederverwendbar angegeben, eine Zahl wird nicht genannt. Ist ein Stecker sichtbar verbogen, ist ein neuer die bessere Wahl.
