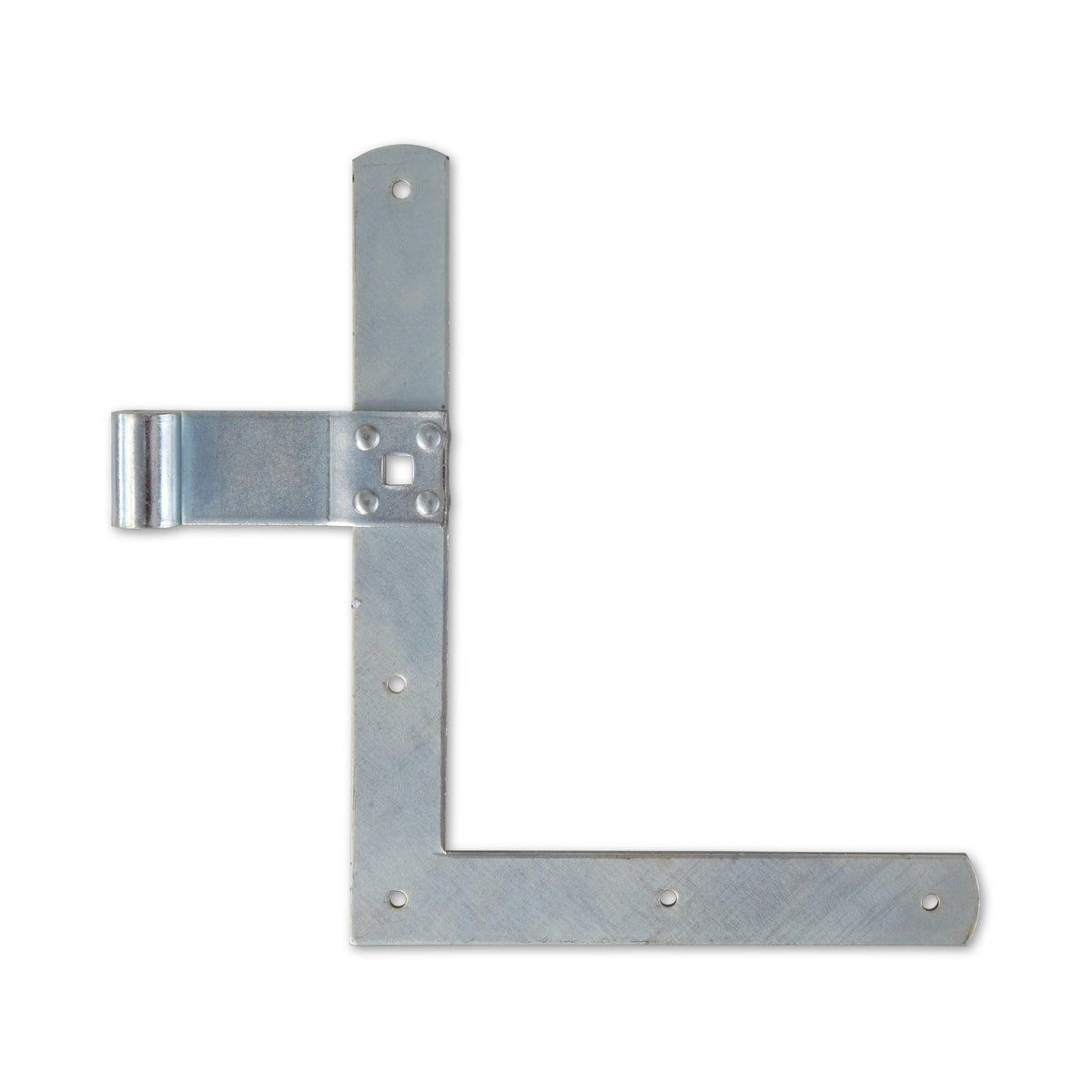

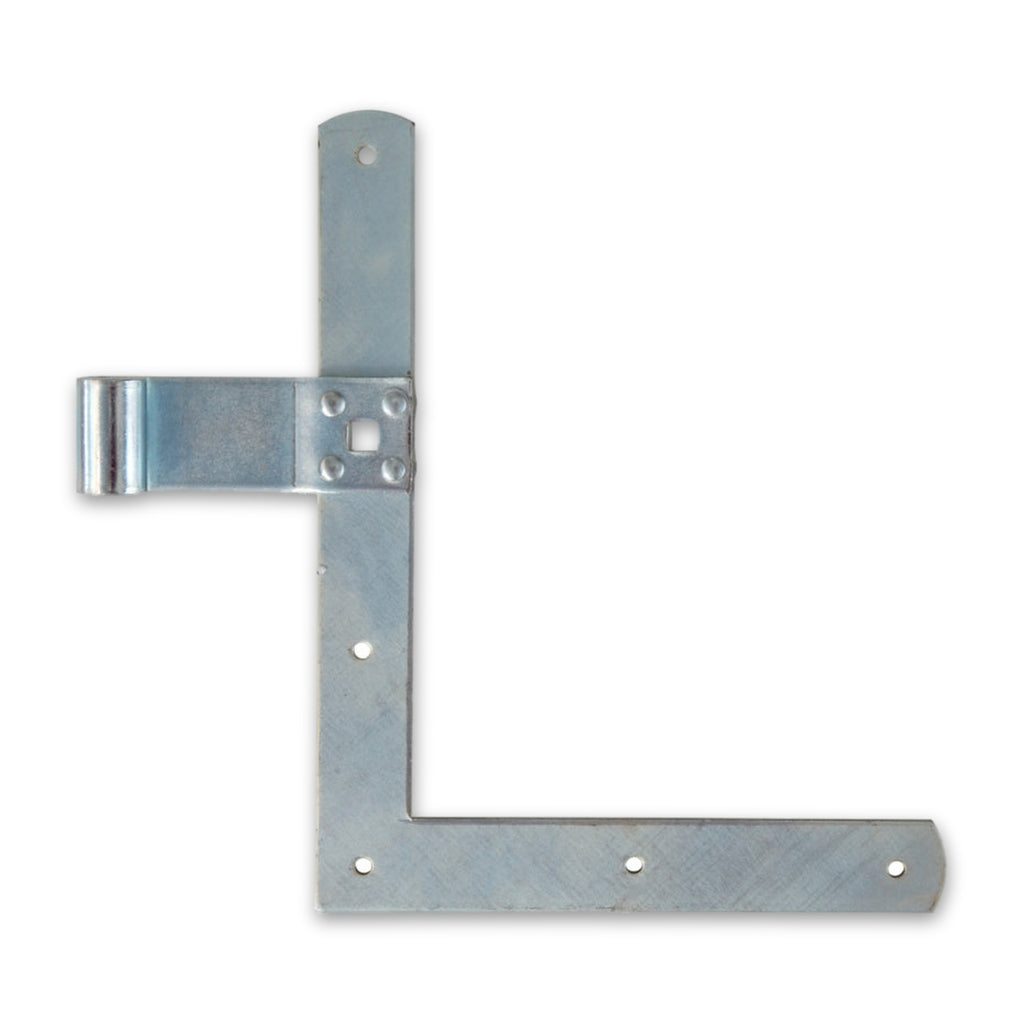

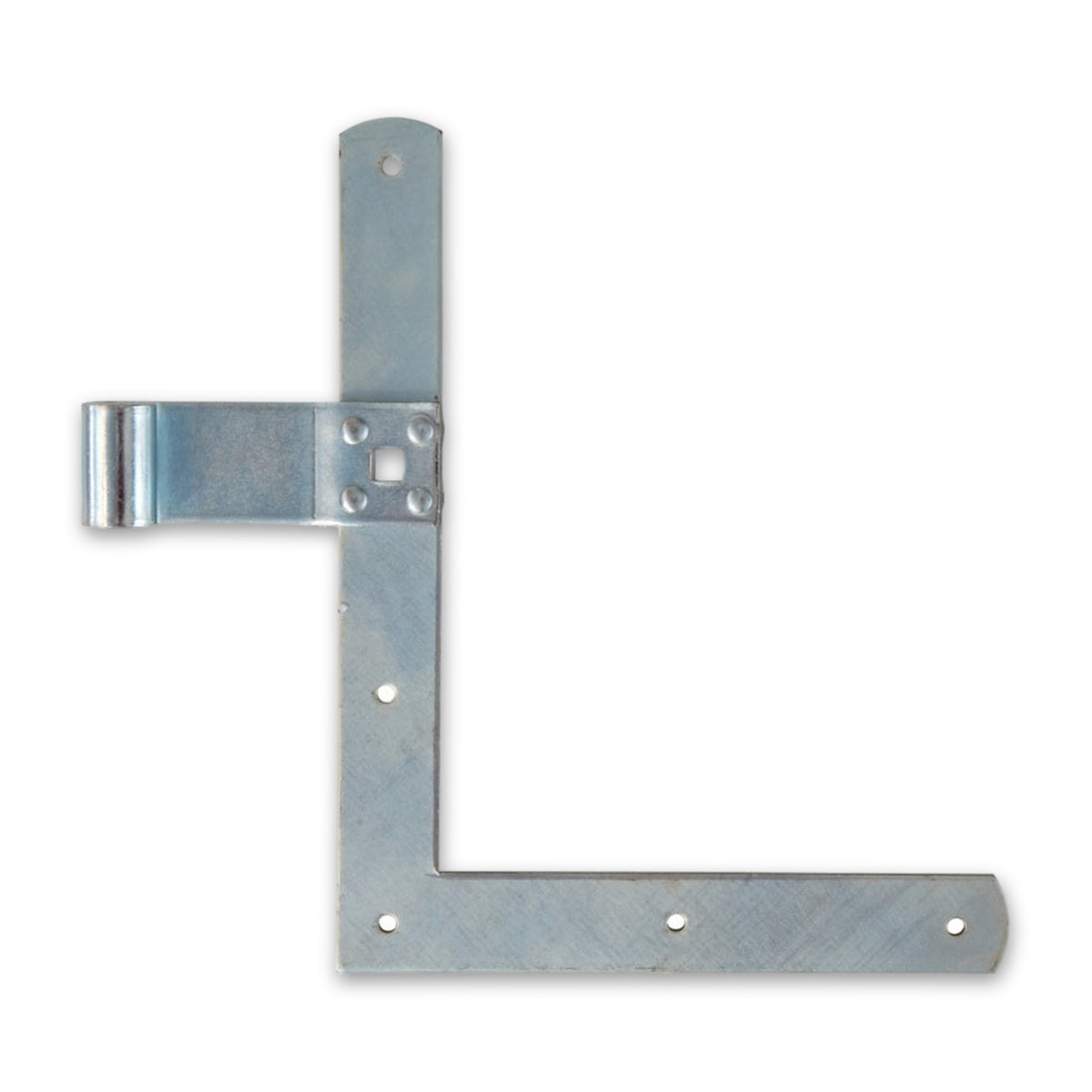

Fensterwinkelband links unten, Stahl verzinkt, 200 × 30 mm

Das Fensterwinkelband links unten ist der Bandteil für Fensterläden, der mit seiner Rolle in einen Kloben eingehängt wird. Es besteht aus verzinktem Stahl, ist 200 mm lang, 30 mm breit und 3 mm stark und hat abgerundete Enden. Die Rolle misst 13 mm im Durchmesser; ein Kloben gehört nicht zum Artikel.

Band und Kloben bilden zusammen das drehbare Lager

Ein Winkelband ist ein gewinkeltes Ladenband und unterscheidet sich damit vom geraden Ladenband. Mit seiner Rolle wird es in den Kloben gehängt, den Haken am feststehenden Bauteil. Zusammen ergeben beide die drehbare Verbindung zwischen Laden und Rahmen. Die Bezeichnung links unten gibt Seite und Lage am Laden an; das Gegenstück ist als Fensterwinkelband rechts unten geführt. Der Rollendurchmesser von 13 mm entscheidet mit darüber, welcher Kloben dazu in Frage kommt.

Befestigt wird durch Aufschrauben auf den Laden

• Fünf Schraubenlöcher, Lochdurchmesser 5,5 mm: Das Band wird auf den Laden geschraubt. Art und Länge der Schrauben richten sich nach dem Lochbild und dem Untergrund.
• Stahl, verzinkt: Der Zinküberzug dient dem Korrosionsschutz. Wie lange er schützt, hängt von Verfahren, Gestaltung und Umgebung ab.

Einsatz an Fensterläden und Klappläden

Ladenbänder werden üblicherweise an Fensterläden und Klappläden verwendet. Typische Anwender sind Tischler und Zimmerer, Maler und Renovierer, die Denkmalpflege und Altbausanierung sowie Heimwerker, die einen Laden instandsetzen. Üblich ist, das Band zuerst am Laden festzuschrauben und danach auf den bereits montierten Kloben zu setzen.

Häufige Fragen

Gehört der Kloben zum Lieferumfang?

Geliefert wird das einzelne Band ohne Kloben. Der Kloben wird getrennt ausgesucht.

Passt das Band zu meinem vorhandenen Kloben?

Erster Vergleichswert ist die Rolle mit 13 mm Durchmesser. Danach werden Dornmaß, Anschlaglage und Lochbild von Band und Kloben nebeneinandergelegt; so zeigt sich am Teil selbst, ob beide zusammenpassen.

Womit wird das Band am Laden befestigt?

Mit Schrauben, die gesondert ausgesucht werden. Maßgeblich sind der Lochdurchmesser von 5,5 mm, das Lochbild und der Untergrund des Ladens.

Woran erkenne ich, ob ich links unten brauche?

Links unten bezeichnet die Seite und Lage, in der dieses Band am Laden sitzt; das Gegenstück trägt die Bezeichnung rechts unten. Bei einem Ersatz hilft das alte Band: Sitzt es an derselben Stelle am Laden, ist dieselbe Ausführung gefragt.
