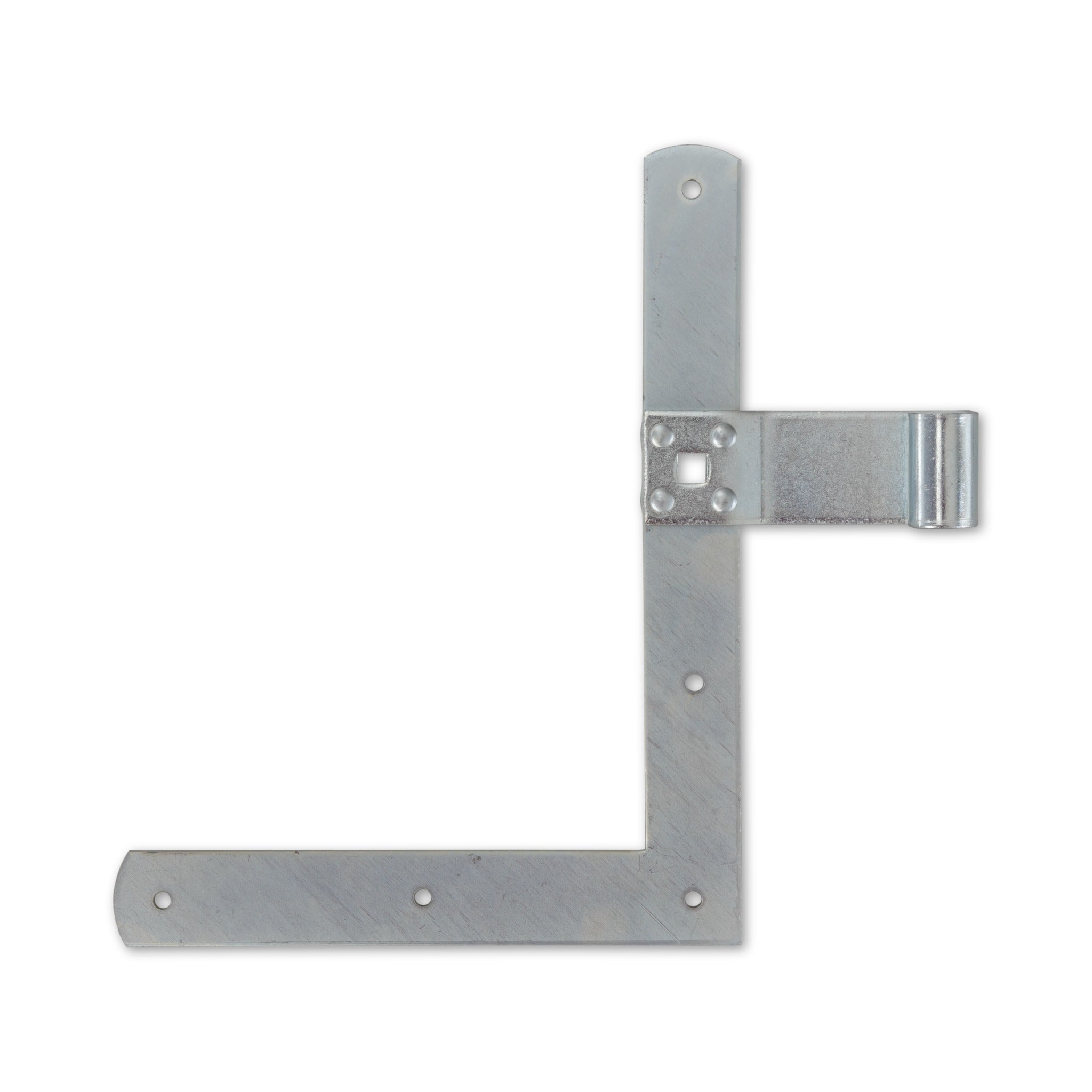

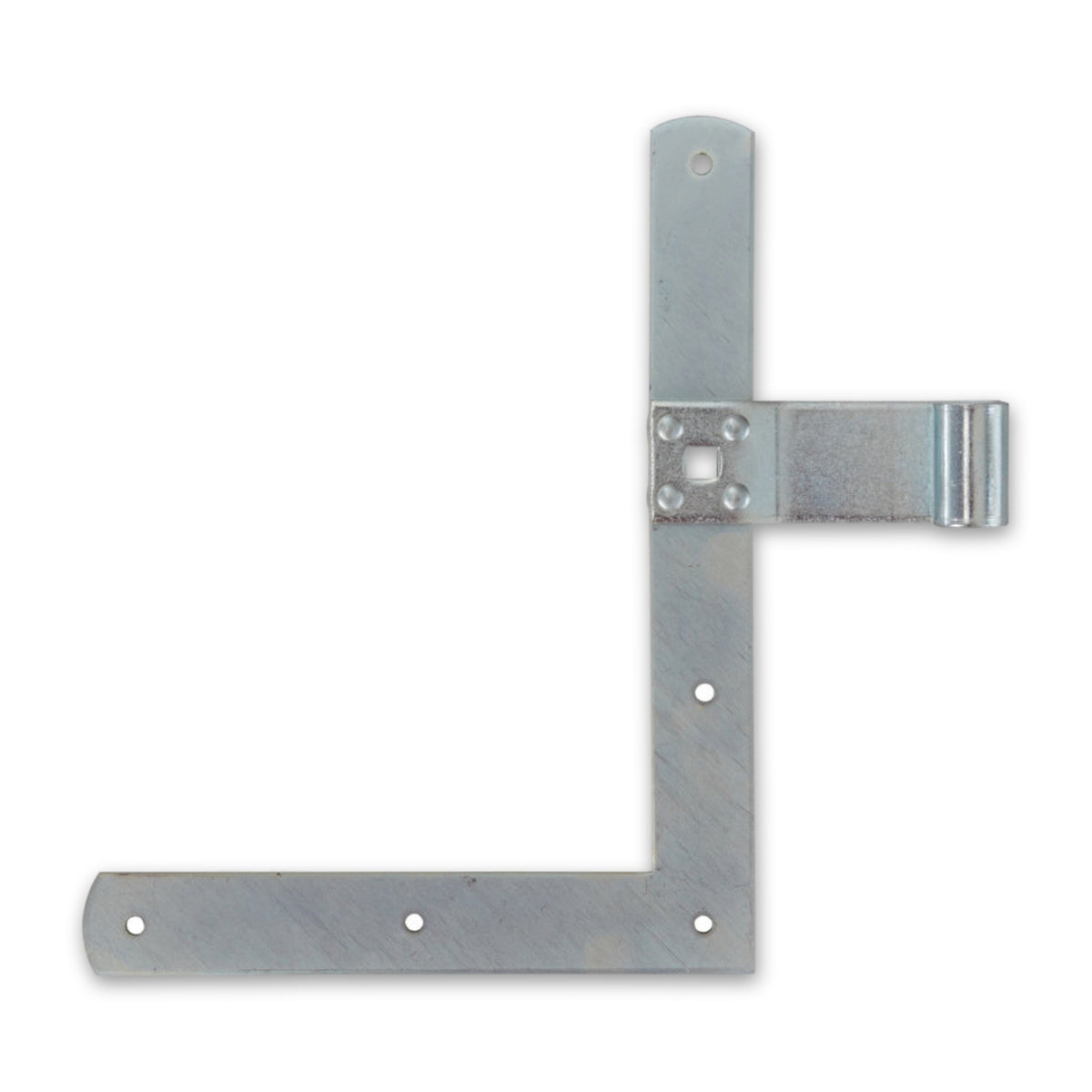

Fensterwinkelband rechts unten, Stahl verzinkt, 200 × 30 mm

Das Fensterwinkelband aus verzinktem Stahl ist für die Einbaulage rechts unten bestimmt. Es trägt eine Rolle mit 13 mm Durchmesser, die in einen Kloben eingehängt wird, und ist 200 mm lang und 30 mm breit. Befestigt wird es über fünf runde Löcher und ein Vierkantloch.

Der Winkel sitzt an der Ecke des Flügels

Ein Winkelband ist L-förmig gebaut und wird an der Ecke eines Flügels angebracht, anders als ein gerades Band. Die Rolle kommt in den Kloben am feststehenden Bauteil, so dreht sich etwa ein Fensterladen um diese Verbindung. Der Kloben ist ein eigener Artikel und wird getrennt ausgewählt.

Der Rollendurchmesser entscheidet über den passenden Kloben

Üblich ist die Kombination mit einem Kloben, dessen Dorn 13 mm Durchmesser hat. Ob Band und Kloben zusammenpassen, zeigt der Abgleich von Rollendurchmesser, Dornmaß und Einbaulage am Objekt.

Wo ein Winkelband mit Rolle gebraucht wird

Bänder mit Rolle und Kloben schlagen Fensterläden, Klappläden und ähnliche Flügel drehbar an. Das ist Arbeit für Tischler und Schreiner im Fenster- und Ladenbau, für die Restaurierung von Altbauten und für Heimwerker, die vorhandene Bänder ersetzen. Das Band wird auf den Flügel geschraubt; Art und Länge der Schrauben richten sich nach Lochbild und Untergrund.

Häufige Fragen

Was wird zusätzlich zum Band gebraucht?

Ein Kloben und passende Schrauben, beides wird getrennt ausgewählt. Beim Kloben zählt das Dornmaß, bei den Schrauben der Untergrund.

Welches Gegenstück braucht das Band?

Das Gegenstück zum Band ist der Kloben, er wird getrennt gekauft. Für die Lage links unten gibt es die Ausführung links unten als eigenen Artikel. Welche Lage am Objekt gebraucht wird, zeigt der Vergleich mit dem vorhandenen Band.

Ist das Band für den Einsatz im Freien gedacht?

Bänder dieser Art sitzen üblicherweise an Fensterläden und Klappläden im Freien, der Zinküberzug schützt den Stahl dort vor Korrosion. Wie lange der Schutz wirkt, hängt von der Umgebung ab. Sinnvoll sind Schrauben mit eigenem Korrosionsschutz.

Worauf ist beim Ersetzen eines vorhandenen Bands zu achten?

Am alten Band zuerst Seite und Lage vergleichen, danach Länge, Breite und Rollendurchmesser. Zum Schluss das Lochbild abgleichen, damit die vorhandenen Bohrungen wieder genutzt werden können.
