Flach-Eckwinkel, Stahl verzinkt

Die Rahmenecke von der Fläche her fassen

An einer Rahmenecke treffen zwei Teile in derselben Ebene zusammen. Der Flach-Eckwinkel kommt dort auf die Fläche, mit je einem Schenkel auf jedem Teil, und bleibt dabei in dieser Ebene: Um die Außenkante greift er nicht. Angeführt ist er für nicht tragende Verbindungen an Leichtbaukonstruktionen, etwa an Regalen, Stühlen und Tischen.

Drei Größen, die in allem wachsen

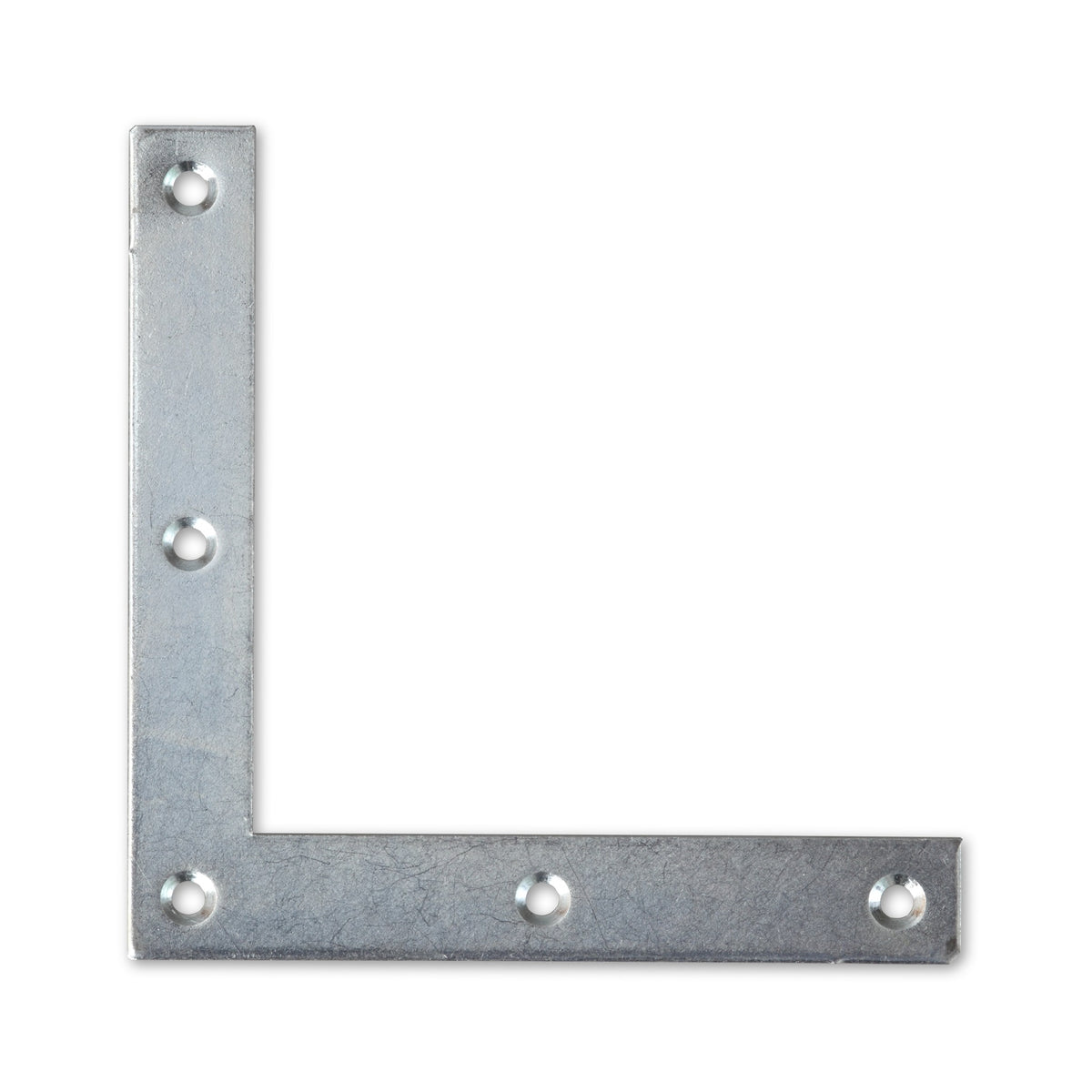

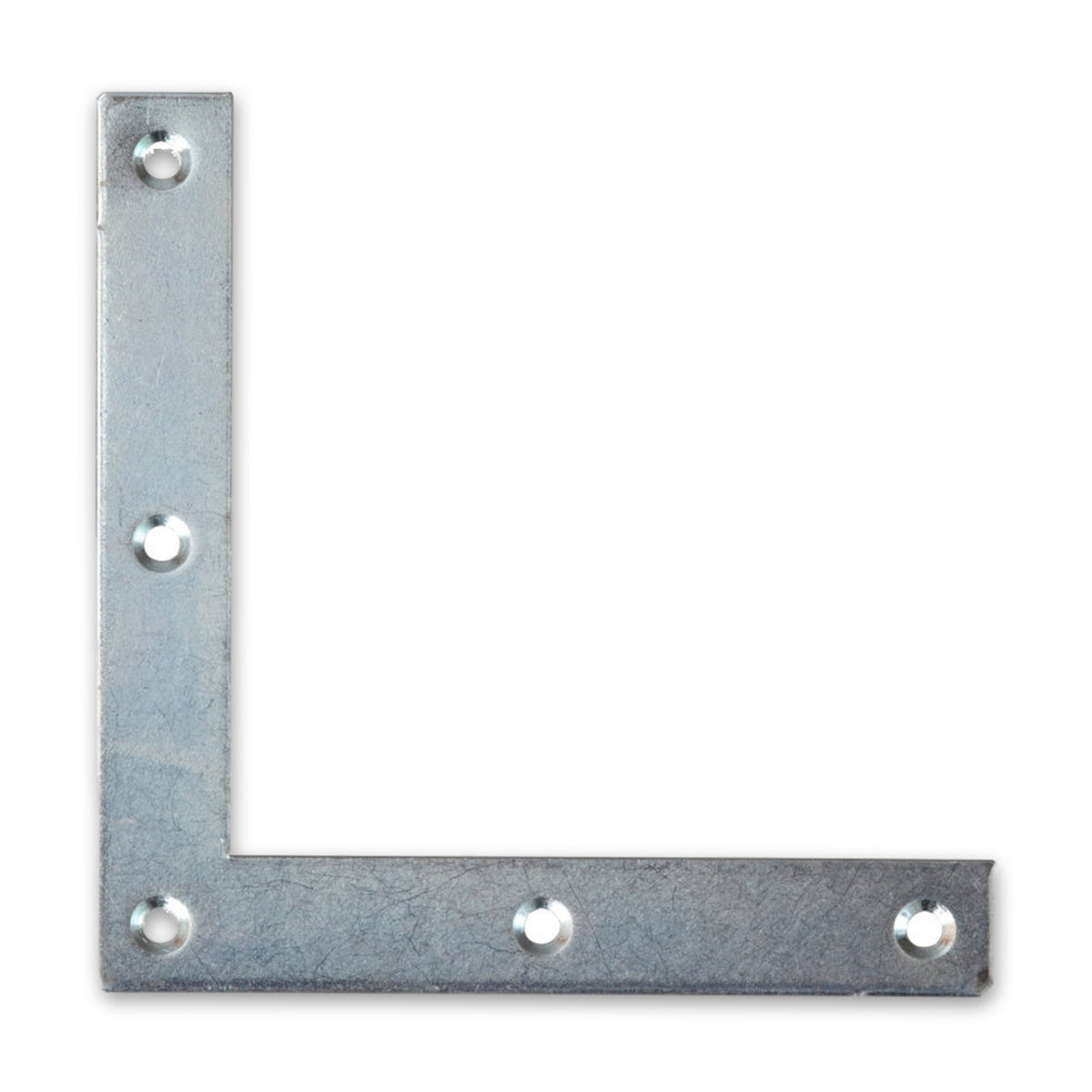

Von einer Ausführung zur nächsten ändert sich mehr als die Schenkellänge, die von 100 mm auf 160 mm steigt. Mit ihr nehmen die Breite der Schenkel und die Materialstärke zu. Die größte Ausführung trägt außerdem ein sechstes Loch, und ihre Löcher messen 4,5 mm statt 4 mm. Mit der Größe fällt hier also die Entscheidung über das ganze Blech.

Was die Maße für die Auswahl bedeuten

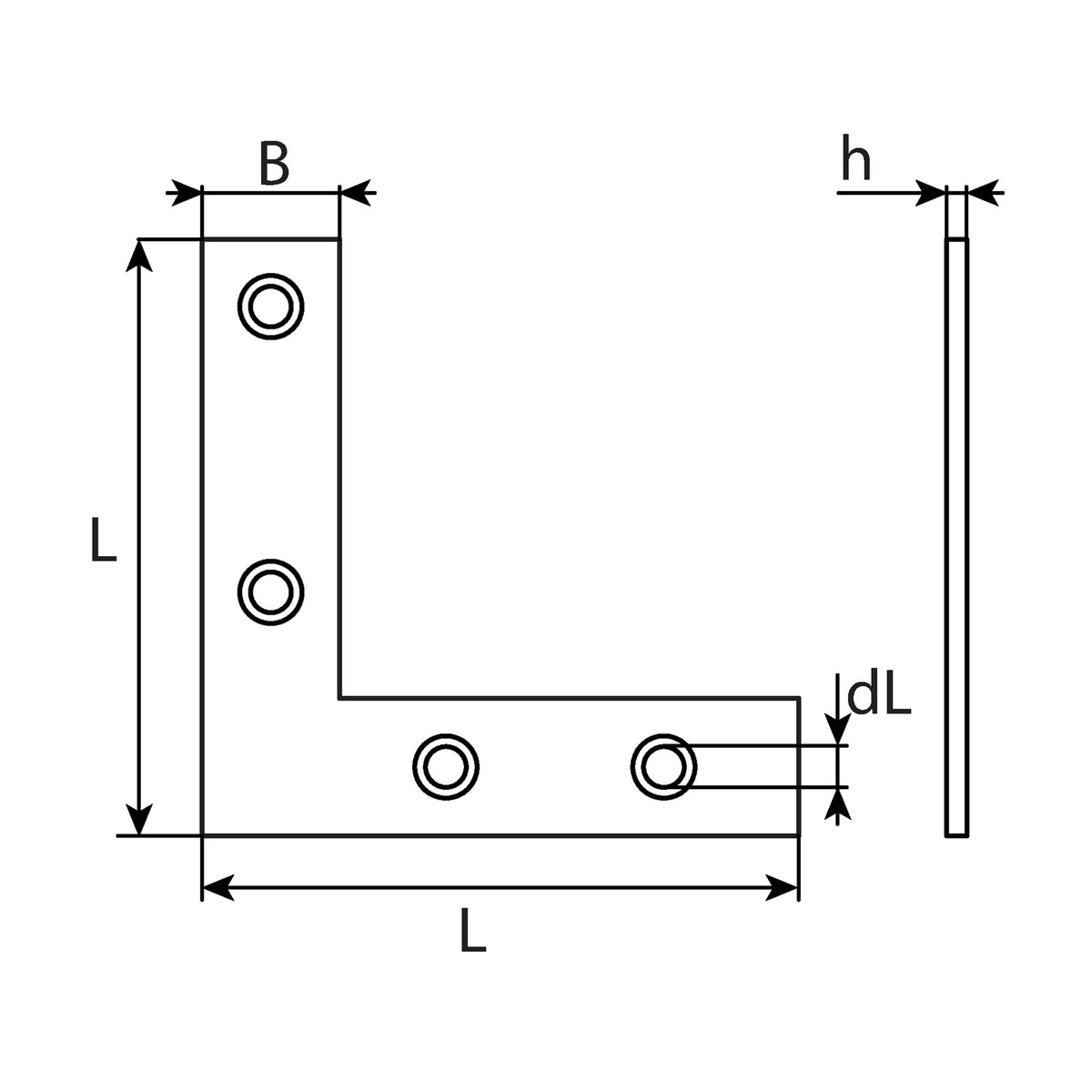

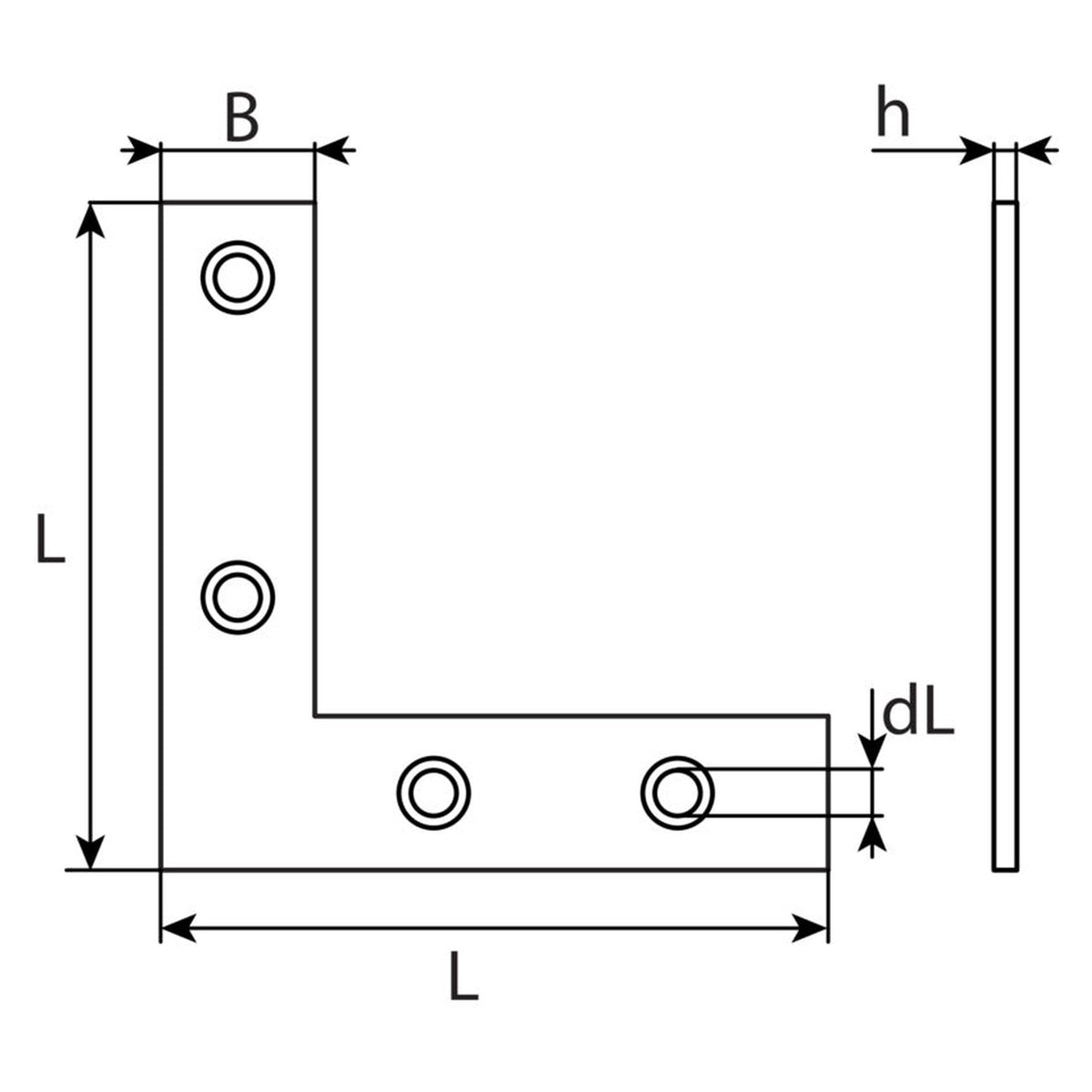

• Schenkelbreite von 15 mm bis 23 mm: Neben der Fuge muss so viel Fläche frei liegen, wie der Schenkel breit ist. Bei schmalen Leisten ist das die engere Grenze, nicht die Länge.
• Materialstärke von 1,5 mm bis 1,8 mm: Das Blech liegt oben auf und bleibt sichtbar. Es steht um diese Höhe über der Fläche, auf die es geschraubt wird.
• Löcher mit 4 mm und 4,5 mm: Der größten Ausführung ist die weitere Öffnung zugeordnet. Welche Schraube hineingehört, entscheidet die Befestigungsstelle.
• Verzinkte Oberfläche: Der Stahl trägt einen Zinküberzug. Wie lange dieser Schutz reicht und wo er ausreicht, sagt die Angabe nicht.

Häufige Fragen

Worin unterscheidet sich ein flacher Eckwinkel von einem gekanteten?

In der Ebene, in der er arbeitet. Ein gekanteter Winkel greift über die Außenkante auf zwei Flächen, die im rechten Winkel zueinander stehen. Der flache bleibt auf einer Fläche und überbrückt dort die Fuge der Ecke. Für die Auswahl zählt deshalb, welche Seite der Verbindung frei zugänglich bleibt.

Warum ist der längste Winkel zugleich der dickste?

Die drei Ausführungen sind gestuft: Länge, Breite und Blechstärke steigen gemeinsam. Welche Kräfte an einer fertigen Ecke auftreten, hängt an der Konstruktion und an ihrer Befestigung, nicht am Blech allein; Belastungswerte sind mit der Stufung nicht ausgesprochen.
