Flachstahlanker leicht, Stahl sendzimirverzinkt, Materialstärke 2 mm

Der Anschluss von Holz an Beton

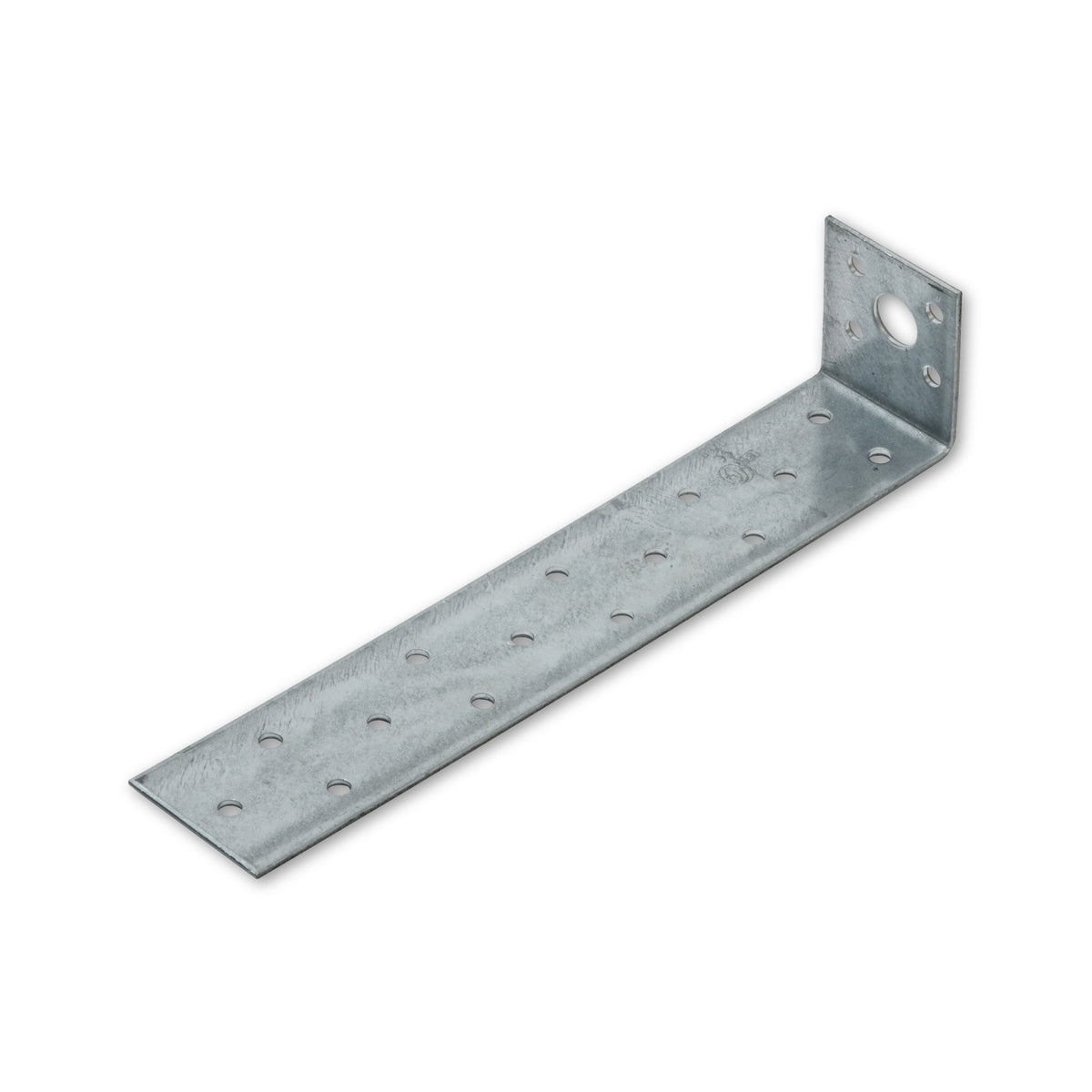

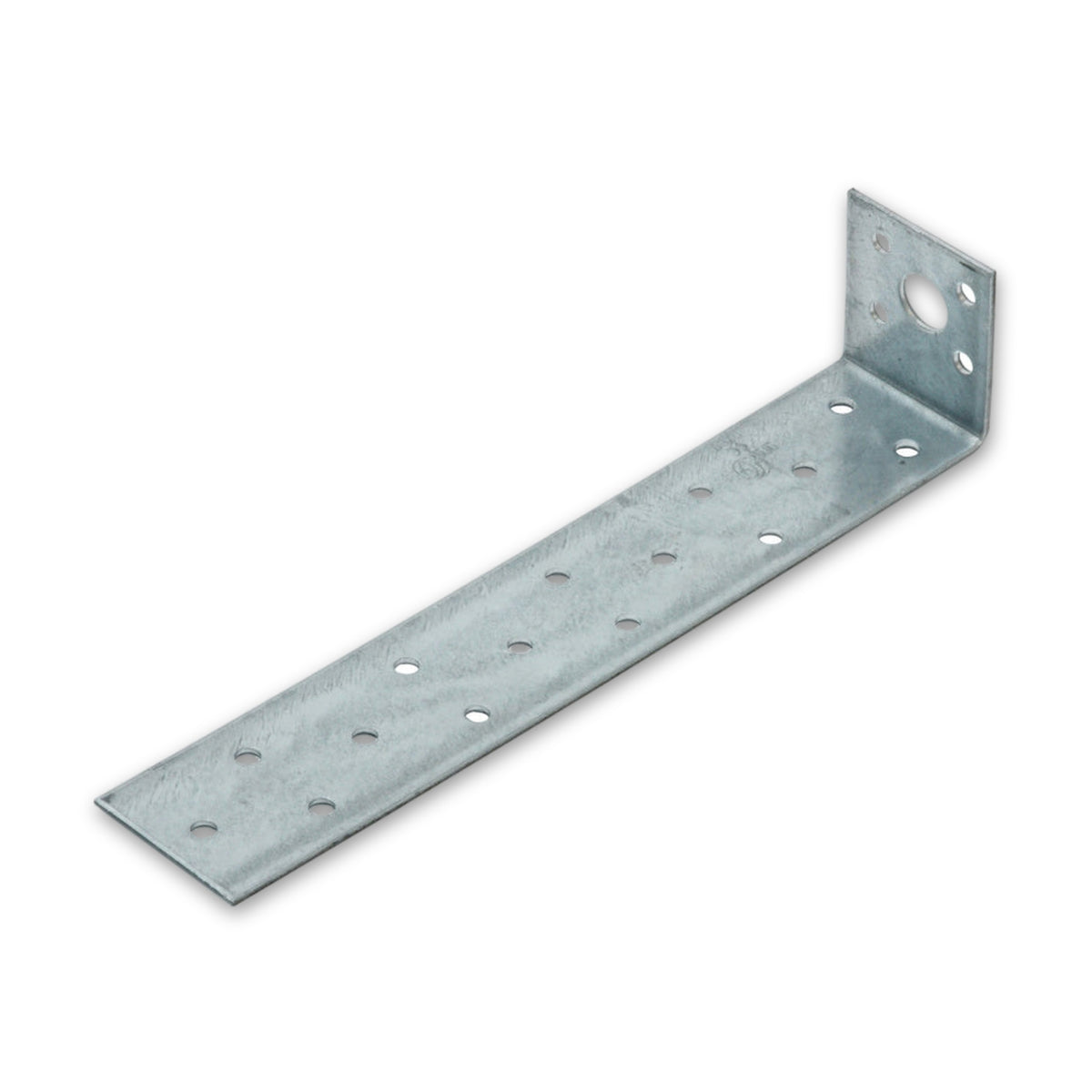

Eine Fußpfette oder eine Stütze steht auf Beton, und der Anschluss soll auch Kräfte aufnehmen, die nach oben wirken. Der Flachstahlanker leicht überbrückt diesen Übergang: Der kurze Schenkel bleibt beim Beton, der lange liegt am Holz an und nimmt dort Nägel auf. Erhältlich in den Längen 200, 300 und 400 mm, jeweils aus 2 mm starkem, sendzimirverzinktem Stahl.

Einbetonieren oder aufschrauben

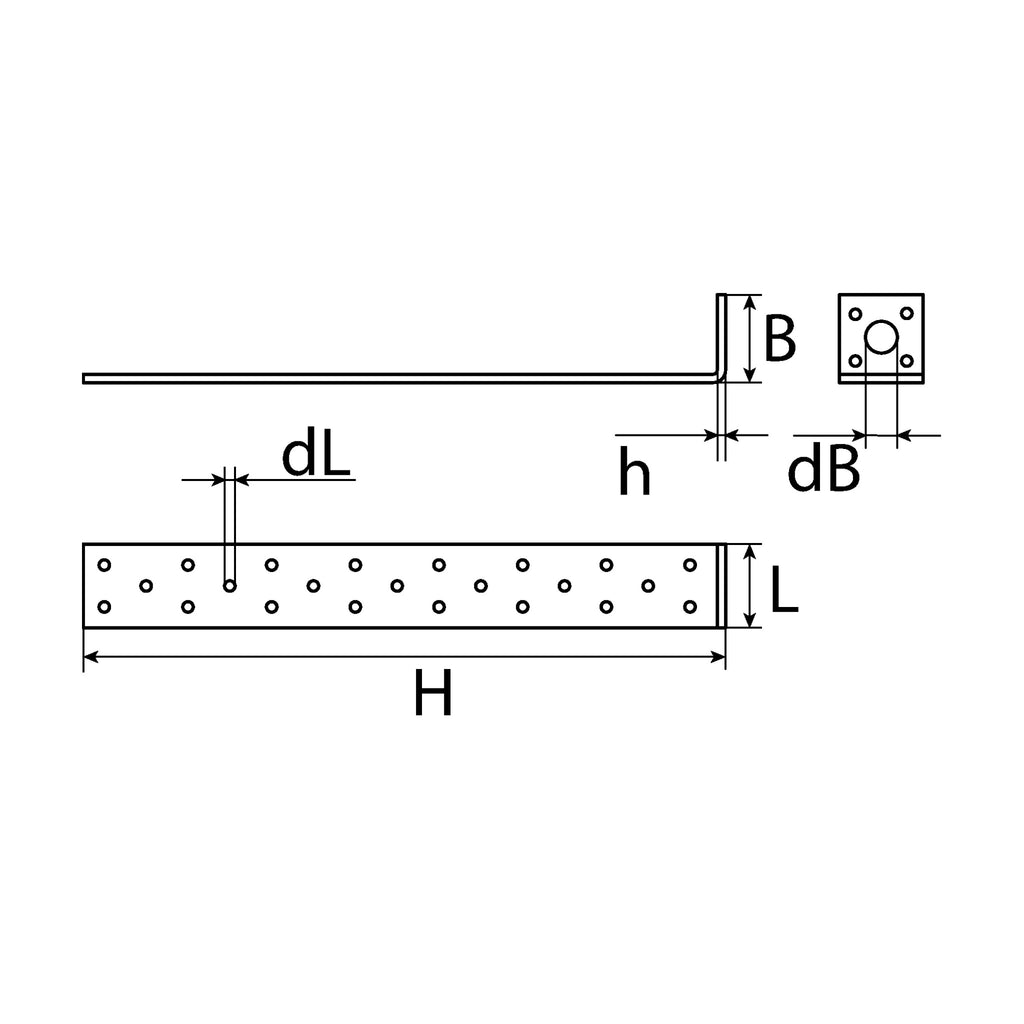

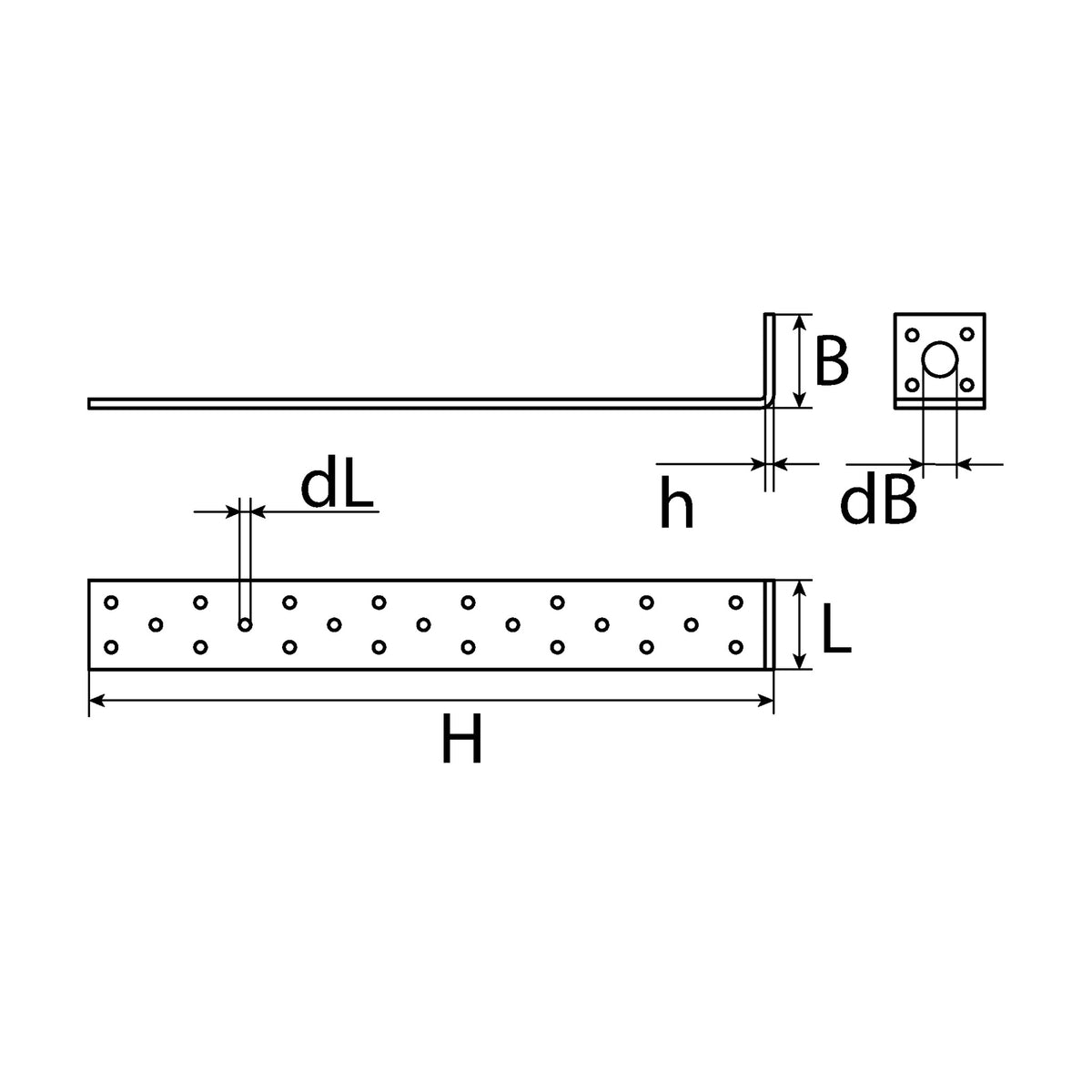

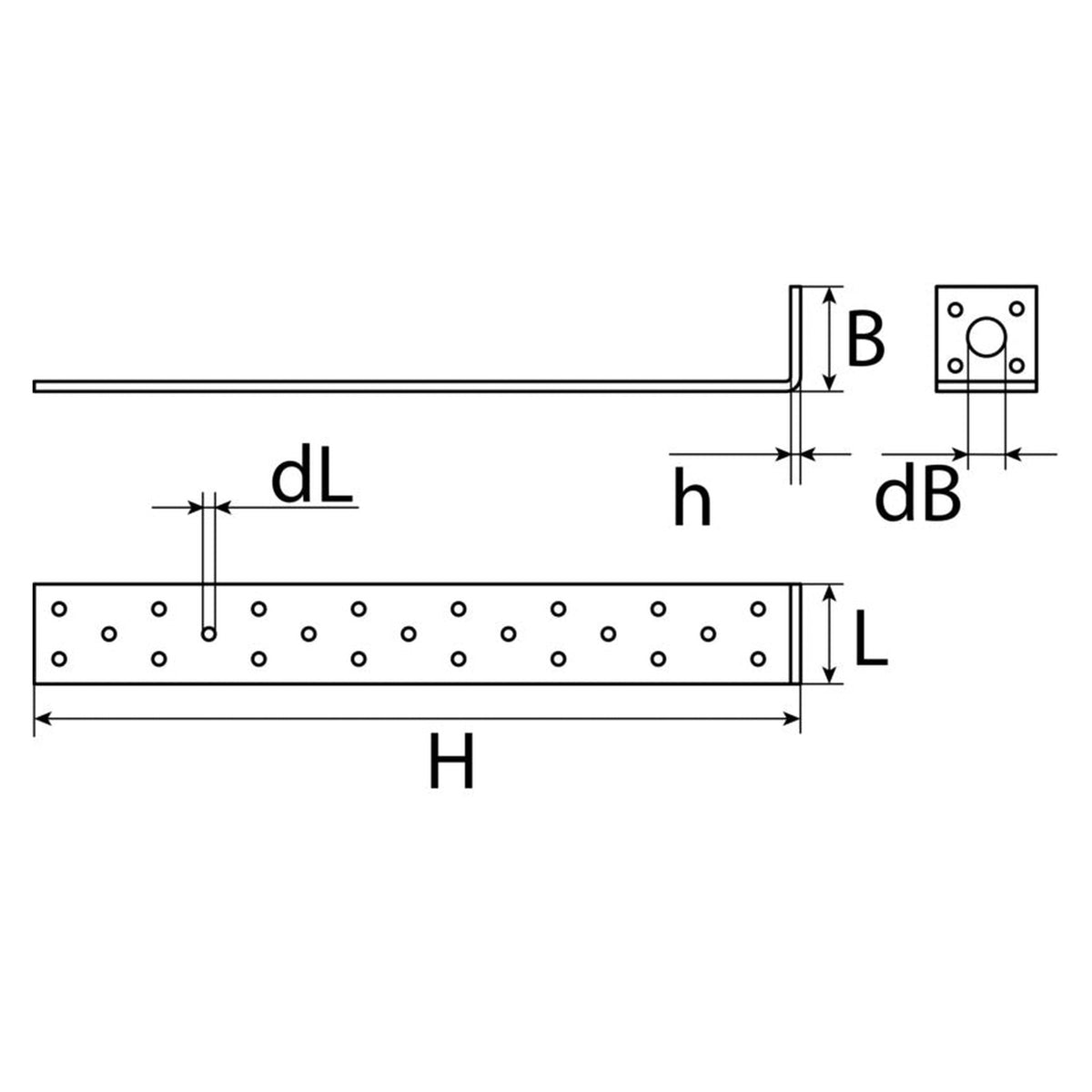

Für den kurzen Schenkel sind zwei Wege vorgesehen: einbetten in den noch nassen Beton oder nachträgliches Aufschrauben auf den fertigen Untergrund. Dafür trägt er neben vier Nagellöchern ein einzelnes Rundloch mit 13 mm Durchmesser, größer und getrennt von den Nagellöchern mit 5 mm. Der lange Schenkel führt nur Nagellöcher und wird mit dem Holz vernagelt.

Woran sich die Längen unterscheiden

• Längen von 200 bis 400 mm: Mit der Länge wächst die Auflagefläche am Holz, die Zahl der Nagellöcher steigt von 19 über 27 auf 35.
• Ausgewiesener Nagel mit 4 mm Durchmesser und 40 mm Länge: Er benennt das zugehörige Verbindungsmittel; ein anderes nur, wenn die Statik des Anschlusses es vorsieht.
• Sendzimirverzinkte Oberfläche: Angegeben ist der Zinküberzug des Stahls, nicht seine Schutzdauer an einer Betonkante oder im Freien.

Einsatz im Holzbau und Rohbau

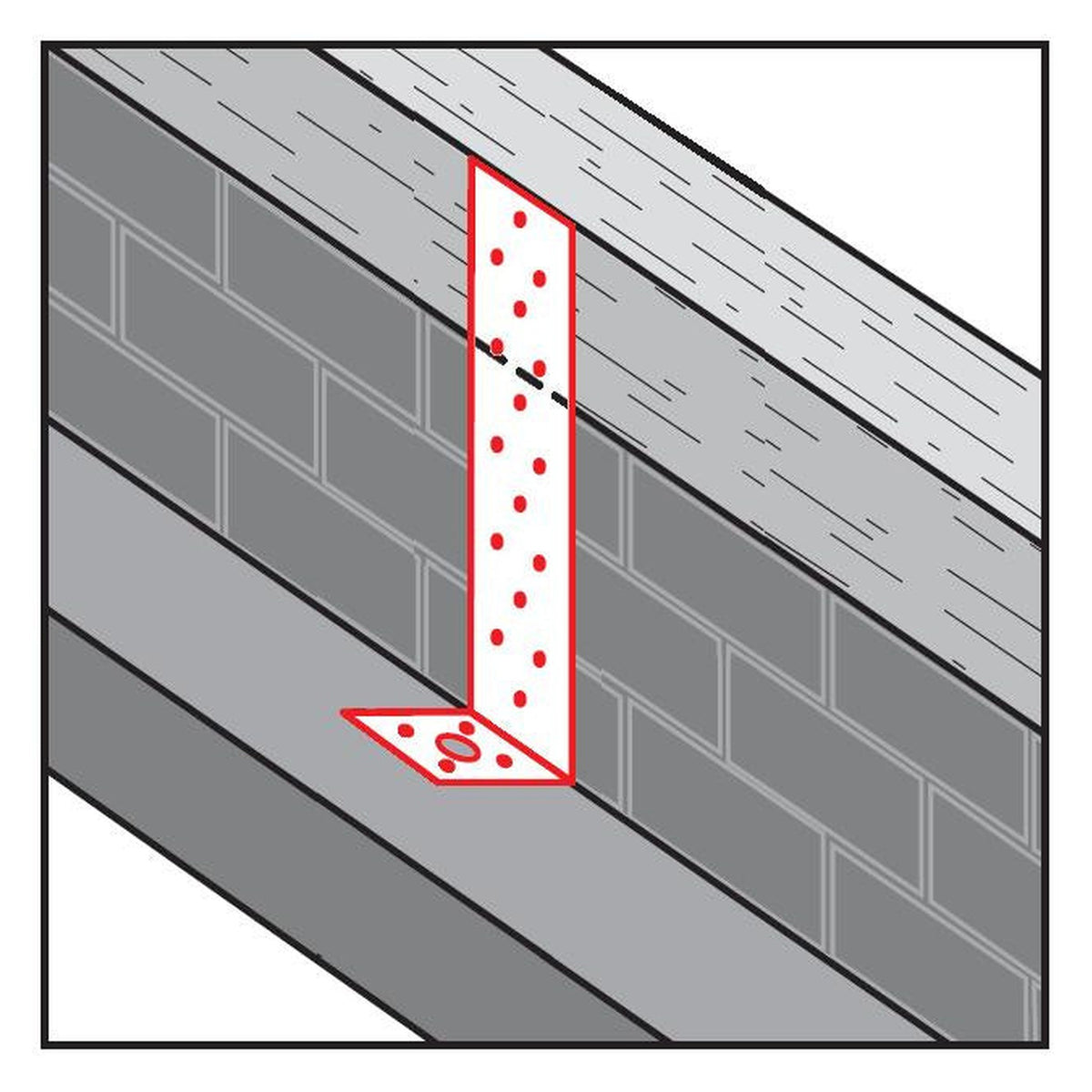

Anker dieser Art kommen bei der Zimmerei und im Rohbau zum Einsatz, wenn eine Fußpfette oder eine Stütze an einem Betonsockel anschließt. Für tragende Anschlüsse bleibt der bautechnische Nachweis mit den zugeordneten Montageunterlagen maßgeblich.

Häufige Fragen

Müssen alle vorgestanzten Nagellöcher belegt werden?

Das vorgestanzte Lochbild zeigt mögliche Nagelpositionen, keine vorgeschriebene Belegung. Wie viele Löcher genutzt werden, legen der bautechnische Nachweis und die Montageunterlagen fest.

Welcher Nagel passt zu diesem Anker?

Ausgewiesen ist ein Nagel mit 4 mm Durchmesser und 40 mm Länge. Ein anderes Mittel kommt nur infrage, wenn das für den Anschluss vorgesehen ist.

Ist der Anker für eine tragende Verbindung geeignet?

Ja, er ist für Holzkonstruktionen auf Beton gedacht, die abhebende Kräfte aufnehmen, etwa bei Fußpfetten und Stützen. Wie viele Anker und Nägel ein Anschluss braucht, legt der bautechnische Nachweis für den jeweiligen Fall fest.

Reicht die sendzimirverzinkte Oberfläche für den Außenbereich?

Die Angabe nennt den Zinküberzug des Stahls, keine Schutzdauer im Freien oder in Feuchträumen. Für dauerhaft nasse oder ungeschützte Außenlagen sind eigens vorgesehene Werkstoffe wie nichtrostender Stahl oder feuerverzinkte Ausführungen die passende Wahl.
