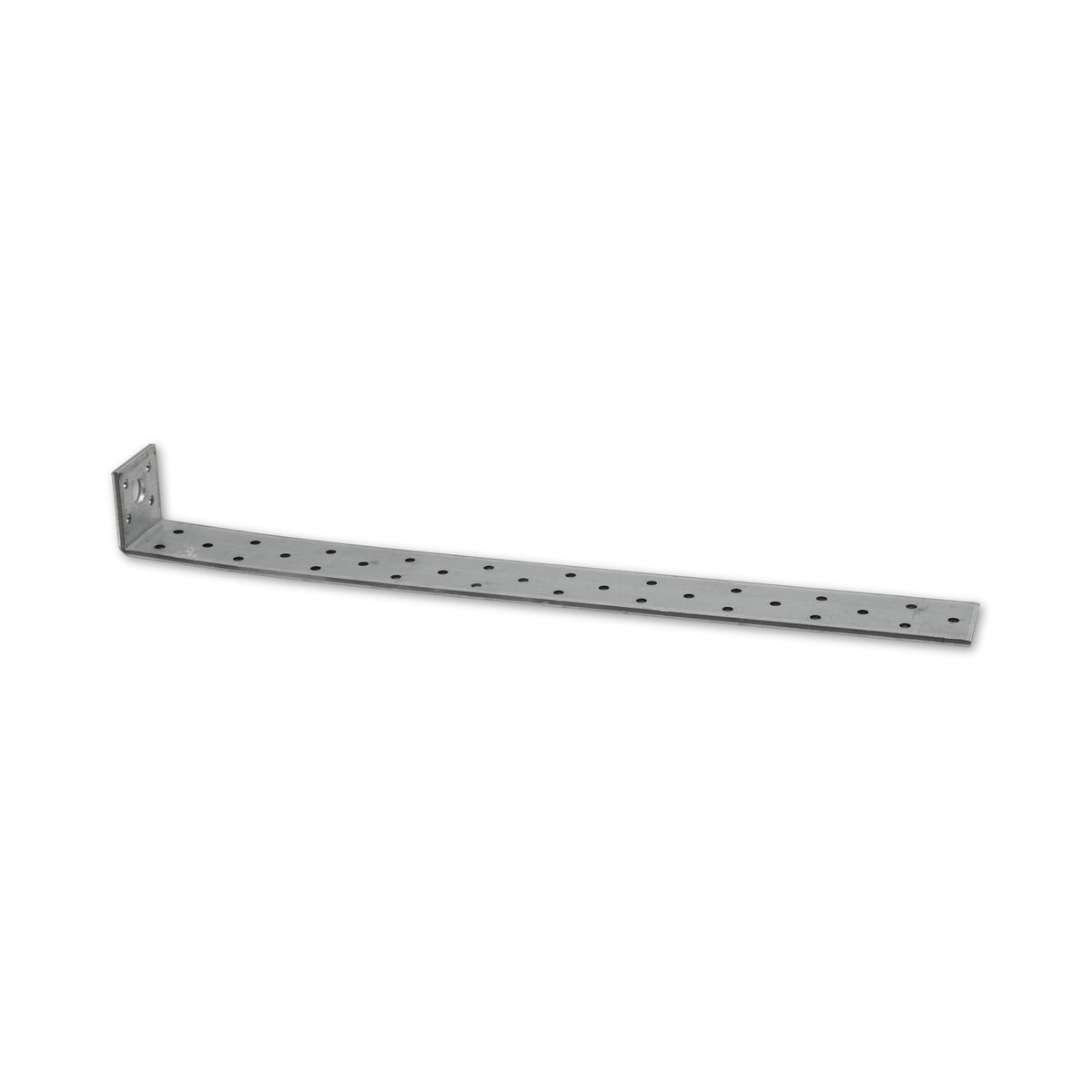

Flachstahlanker schwer, Stahl sendzimirverzinkt, 40 × 40 × 4 mm

Vier Millimeter Blech, dazu ein Nagel von 4 mm

Der Zusatz schwer meint das Blech: 4 mm misst der Stahl dieses Ankers. Das Verbindungsmittel dagegen ist mit 4 mm Durchmesser und 40 mm Länge angeführt, und dafür sind die Nagellöcher mit 5 mm vorgestanzt. Blechdicke und Nagelmaß bleiben zwei getrennte Angaben, auch wenn dieselbe Zahl in beiden vorkommt.

Der kurze Schenkel geht an den Beton

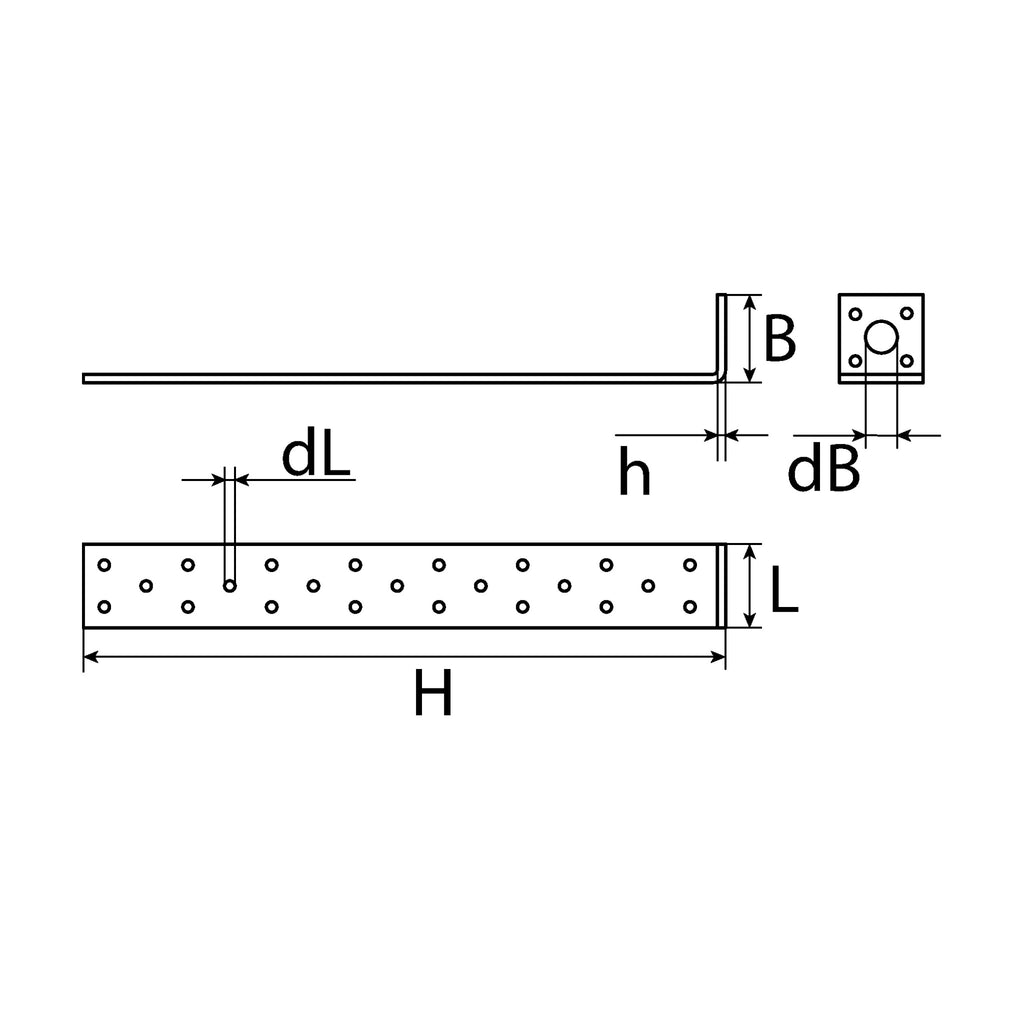

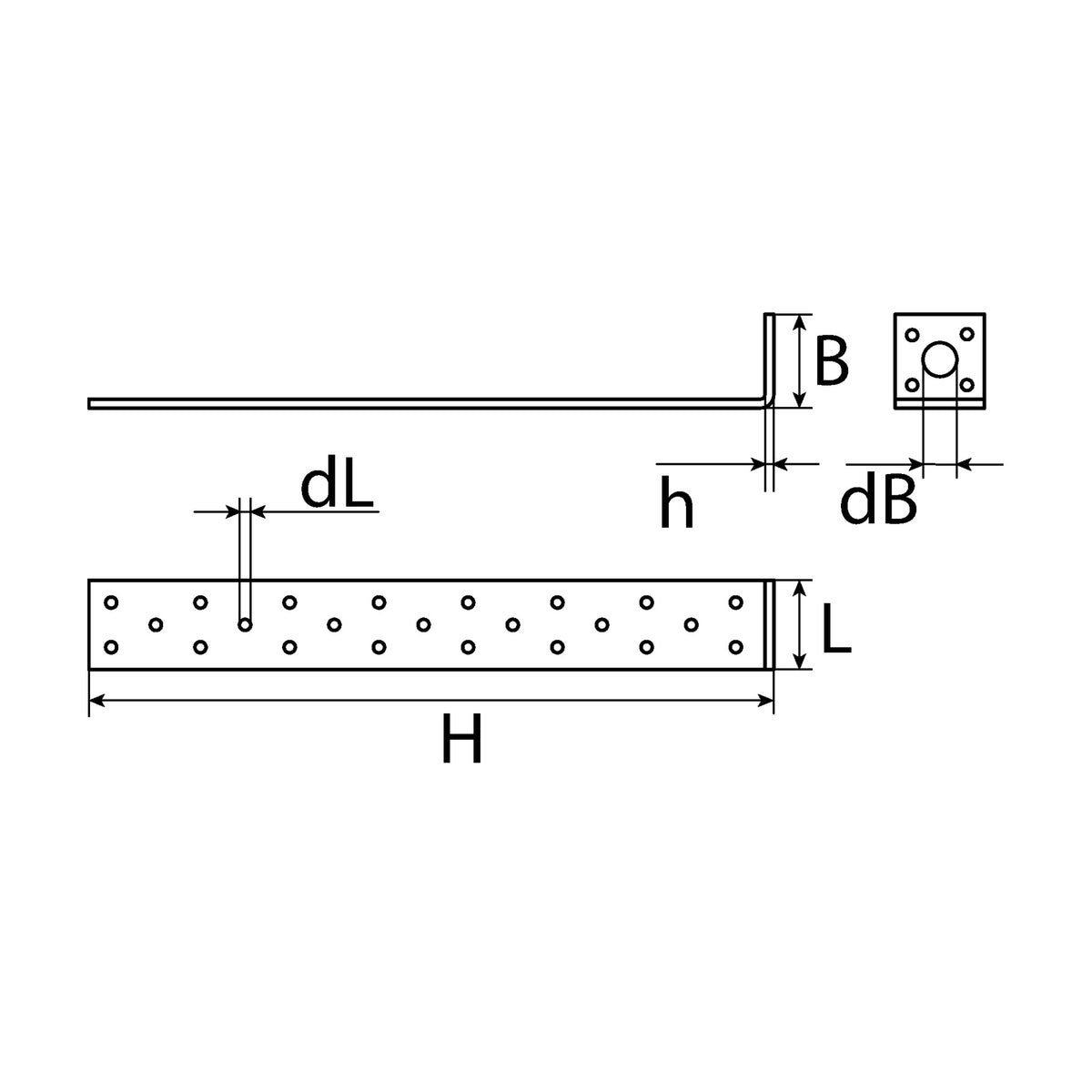

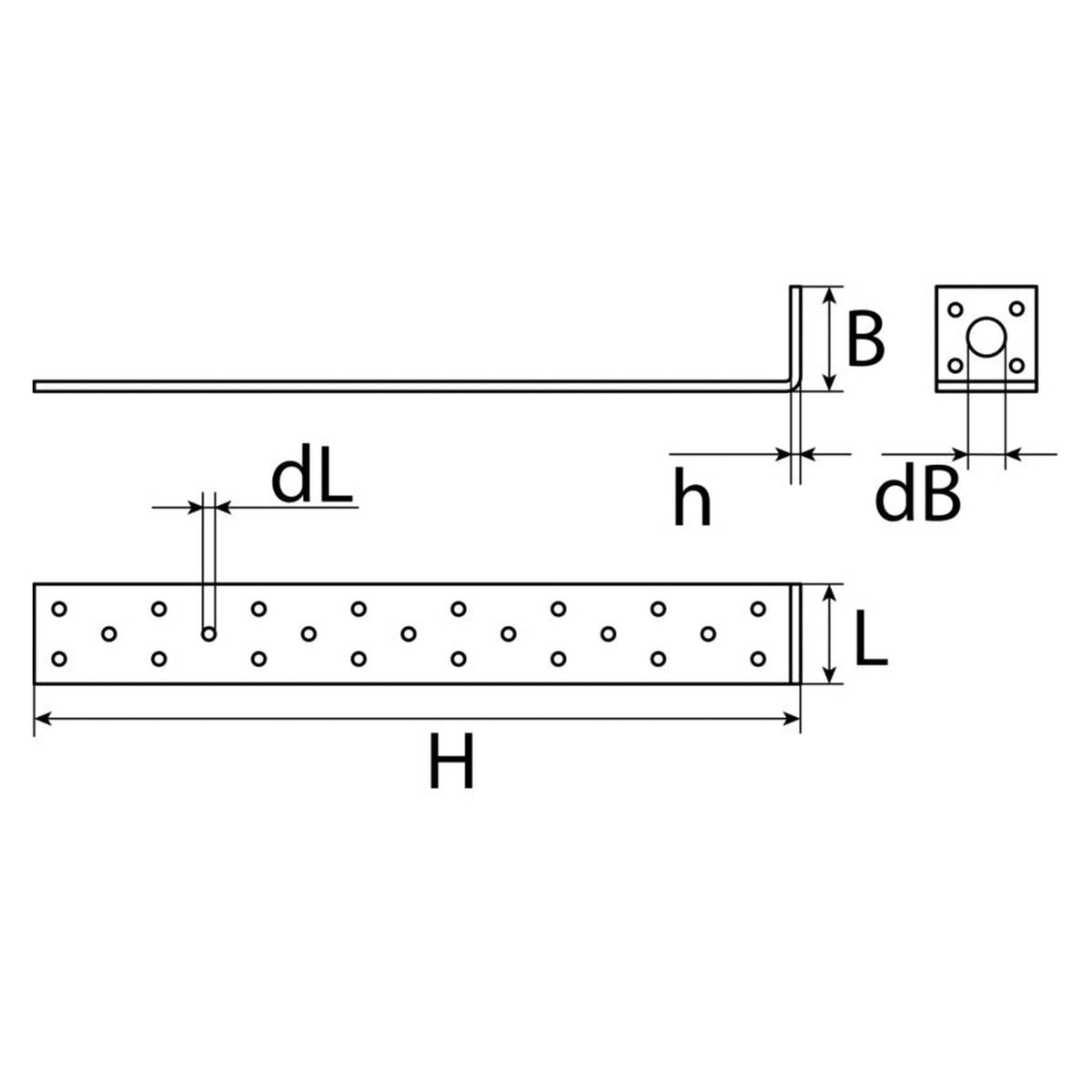

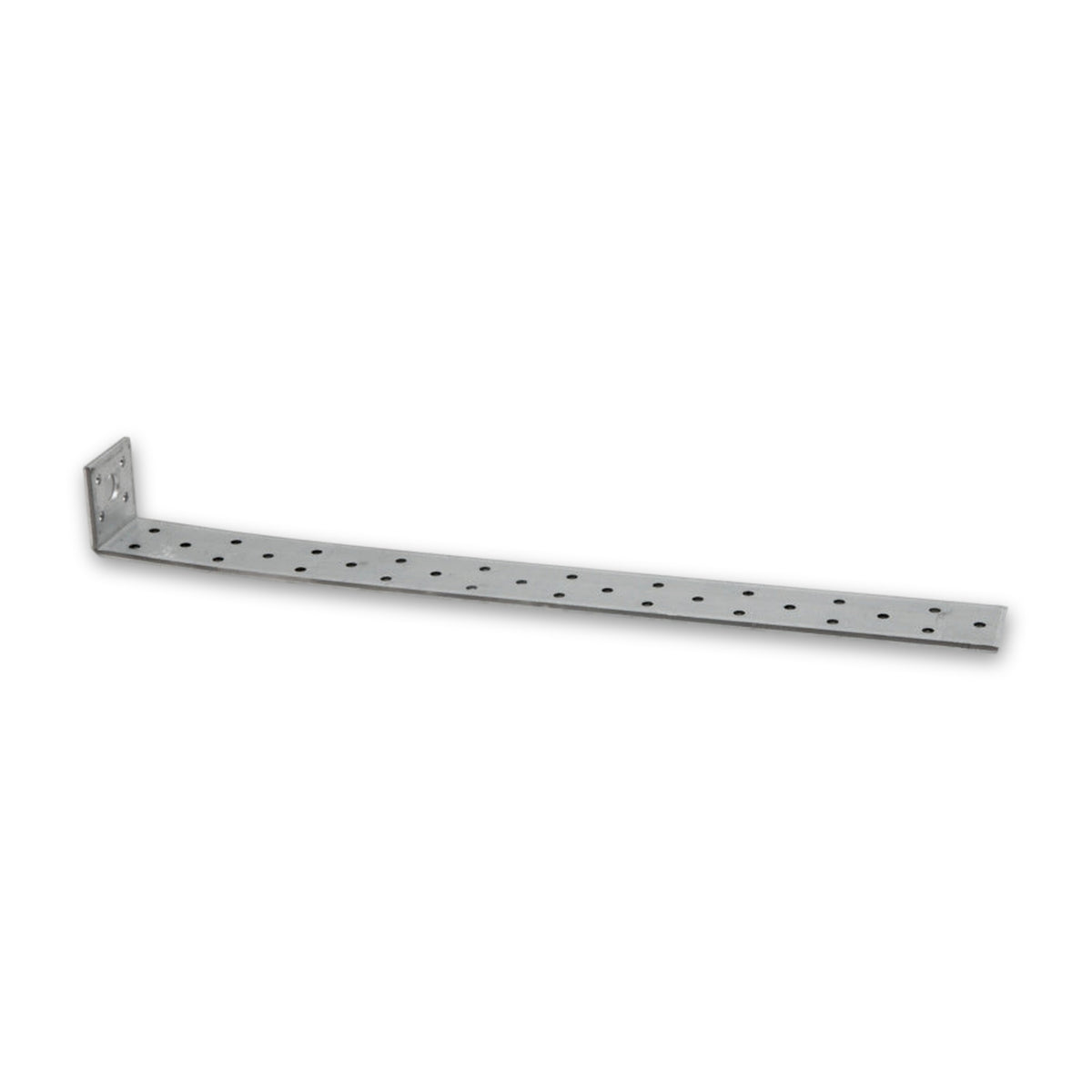

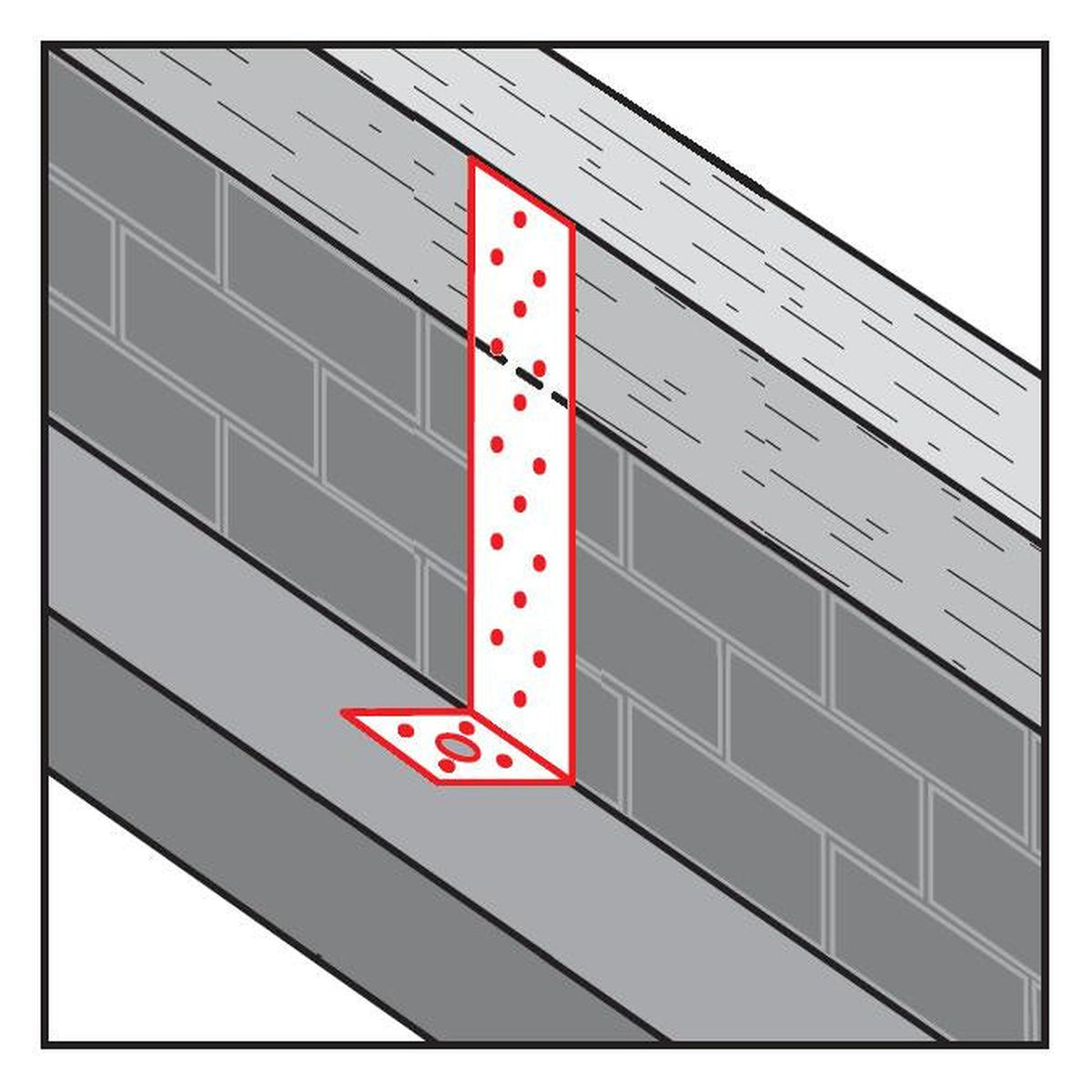

Angeführt ist der Anker für die Befestigung von Fußpfetten und Stützen, besonders dort, wo eine Holzkonstruktion auf Beton abhebende Kräfte aufzunehmen hat. Einbetonieren und Aufschrauben sind beide Wege genannt. Dazu passt die Lochung: vier Nagellöcher und ein Rundloch von 13 mm im kurzen Schenkel, im langen nur Nagellöcher, 27 Stück bei 300 mm Länge und 35 bei 400 mm.

Zwei Längen, sonst dieselben Maße

• 300 mm oder 400 mm: Allein die Länge wechselt, Breite und Höhe bleiben bei 40 mm. Mit der Länge steigt die Zahl der Nagellöcher von 27 auf 35.
• Rundloch mit 13 mm: Die einzelne weite Öffnung im kurzen Schenkel ist als Montageloch und als Bolzenloch geführt und damit einem anderen Mittel zugedacht als die Nagellöcher.
• Nagel aus verzinktem Stahl: Zum Anker ist ein Nagel mit eigenem Werkstoff und eigener Oberfläche angeführt. Ein eigenes Bauteil bleibt er trotzdem, auch wenn seine Maße am Anker stehen.
• Unterlagen: Geführt sind eine Leistungserklärung und eine Europäische Technische Bewertung; das Attributfeld nennt zusätzlich eine eigene Zulassungsnummer. Welche Bewertung der Montage zugrunde liegt, sagen die dem Artikel zugeordneten Unterlagen.

Häufige Fragen

Was sind abhebende Kräfte an dieser Stelle?

Gemeint sind Kräfte, die das Holz vom Beton weg nach oben ziehen, wie sie etwa bei Windsog auftreten. Für Holzkonstruktionen auf Beton, die solche Kräfte aufzunehmen haben, ist der Anker angeführt. Wie groß sie an einem Bauwerk ausfallen, ergibt sich aus dem bautechnischen Nachweis und nicht aus der Bauform.

Was gehört vor einen tragenden Einsatz geklärt?

Dass vorgesehener Verwendungszweck, Leistungserklärung, zugrunde liegende technische Spezifikation und Montageunterlagen für genau diesen Artikel zusammenpassen. Dazu kommt der bautechnische Nachweis: Nagelart, Nagellänge, Nagelzahl und Anordnung gehören dorthin, ebenso Holzquerschnitte sowie Rand- und Endabstände. Auch die Verankerung im Beton wird dort bemessen und nicht vom Anker vorgegeben.
