Flachsteckhülse mit Rastnase, unisoliert

Verbindet die Ader mit einem vorhandenen Flachstecker

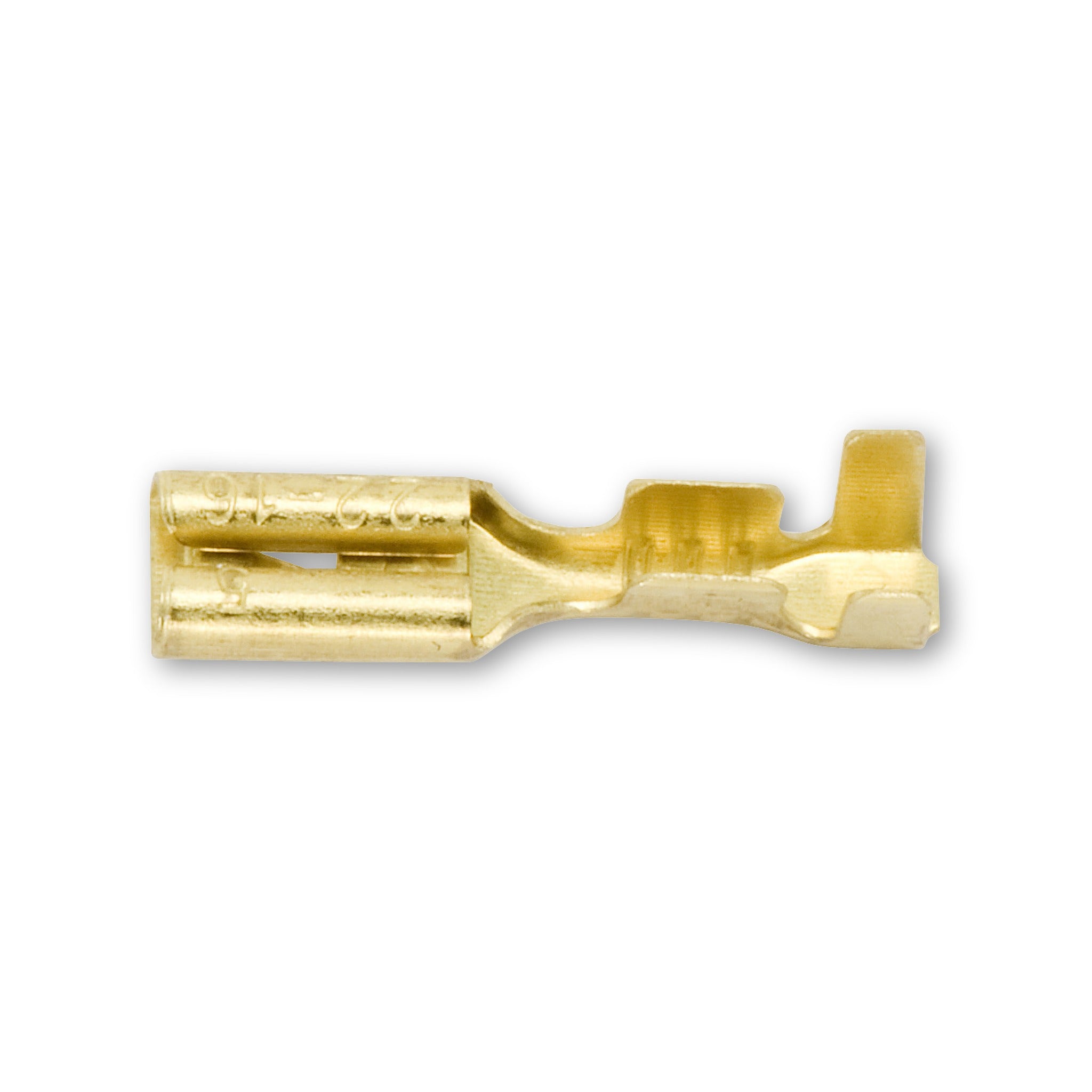

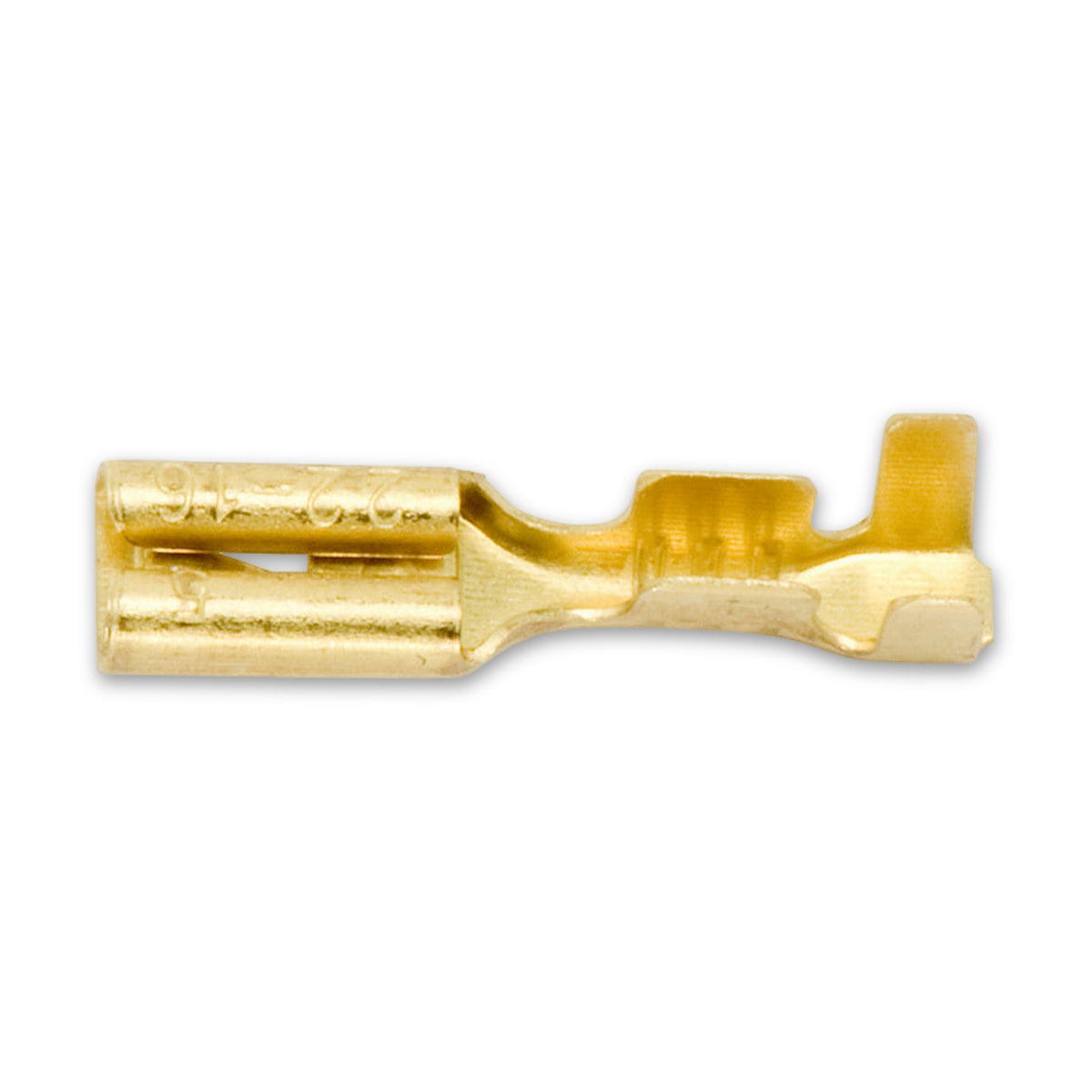

Eine Flachsteckverbindung besteht immer aus zwei Teilen: einem Flachstecker und der Hülse, die darübergeschoben wird. Diese Hülse ist unisoliert und aus blankem Messing gefertigt, vorgeformt und mit Rastnase ausgeführt. Sie wird als eingebautes oder integriertes Teil eines Betriebsmittels verwendet oder als selbständiges Einzelteil zwischen Flachstecker und Ader eingesetzt.

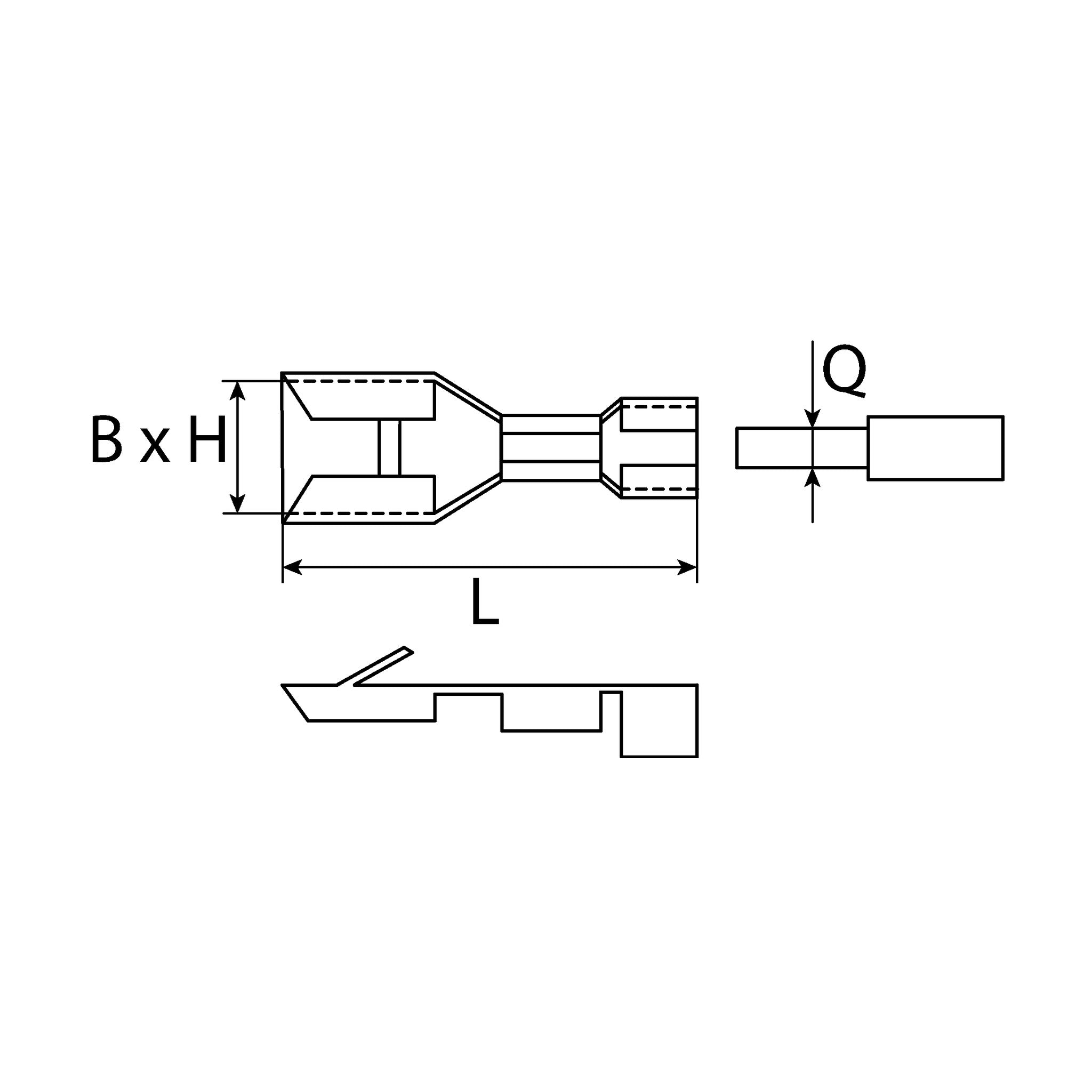

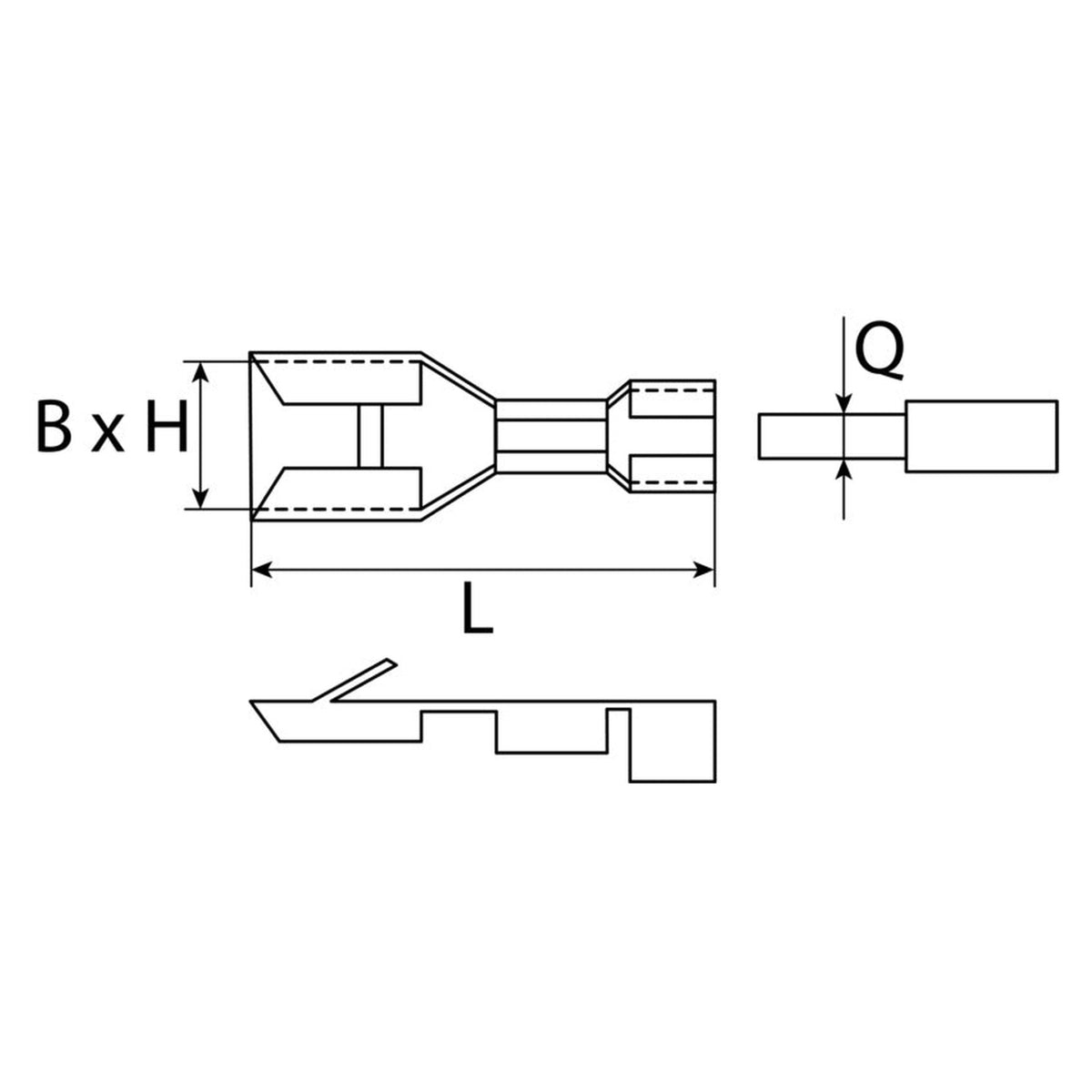

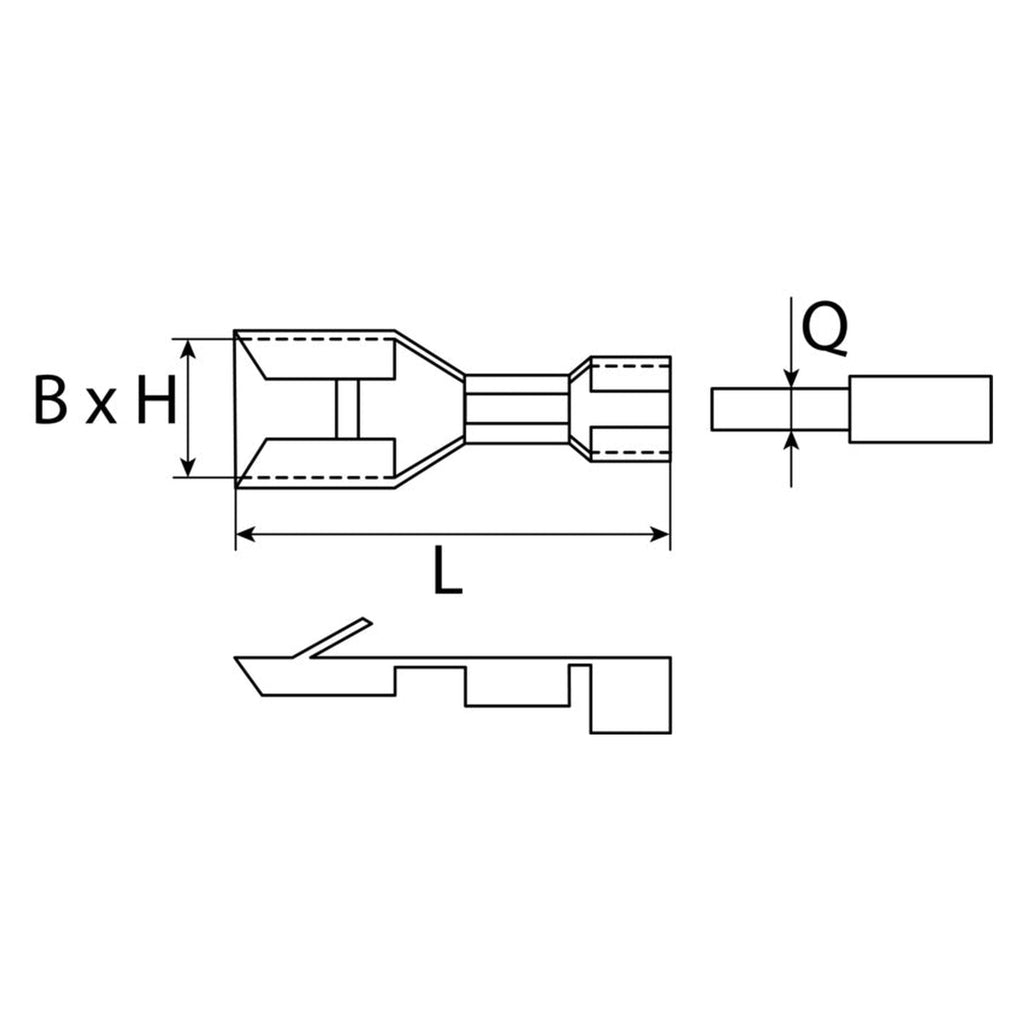

Zwei Maße bestimmen die passende Ausführung

Die Steckgröße richtet sich nach dem vorhandenen Flachstecker, der Leiterquerschnittsbereich nach der Ader am anderen Ende. Beide Angaben stehen bei jeder Ausführung fest zusammen: 2,8 Millimeter Steckbreite für Adern von 0,5 bis 1 Quadratmillimeter, 6,3 Millimeter Steckbreite für Adern von 1,5 bis 2,5 Quadratmillimeter.

Für Elektroinstallation, Kfz-Technik und Hausmeisterei

Steckhülsen dieser Art kommen dort zum Einsatz, wo eine Ader an einen bestehenden Flachstecker angeschlossen wird, etwa in Schaltschränken, an Geräteanschlüssen, in der Kfz-Elektrik oder in der Haustechnik. Beim Lösen wird die Hülse selbst angefasst, nicht die Leitung.

Häufige Fragen

Was bedeutet unisoliert bei dieser Hülse?

Der Anschluss besteht aus blankem Messing ohne Kunststoffummantelung. Berührungsschutz und Isolierung der fertigen Verbindungsstelle ergeben sich aus der Auslegung des jeweiligen Stromkreises.

Passt die Hülse auf jeden Flachstecker mit Loch oder Rastpunkten?

Die Norm für Flachsteckverbindungen kennt beide Ausführungen des Gegenstücks. Ob ein bestimmter Flachstecker exakt zur Rastnase dieser Hülse passt, prüft man am besten durch Anlegen oder den Vergleich der Maße vor dem Einbau.

Lässt sich die Verbindung durch Ziehen an der Leitung trennen?

Nein, dafür ist sie nicht bestimmt.

Eignet sich die Hülse auch für Aluminiumleiter?

Nein. Flachsteckverbindungen dieser Art sind für Kupferleiter vorgesehen.
