Flachsteckhülse als Steckverteiler, teilisoliert, Messing, 6,3 mm

Ein zusätzlicher Abgang an einer vorhandenen Steckstelle

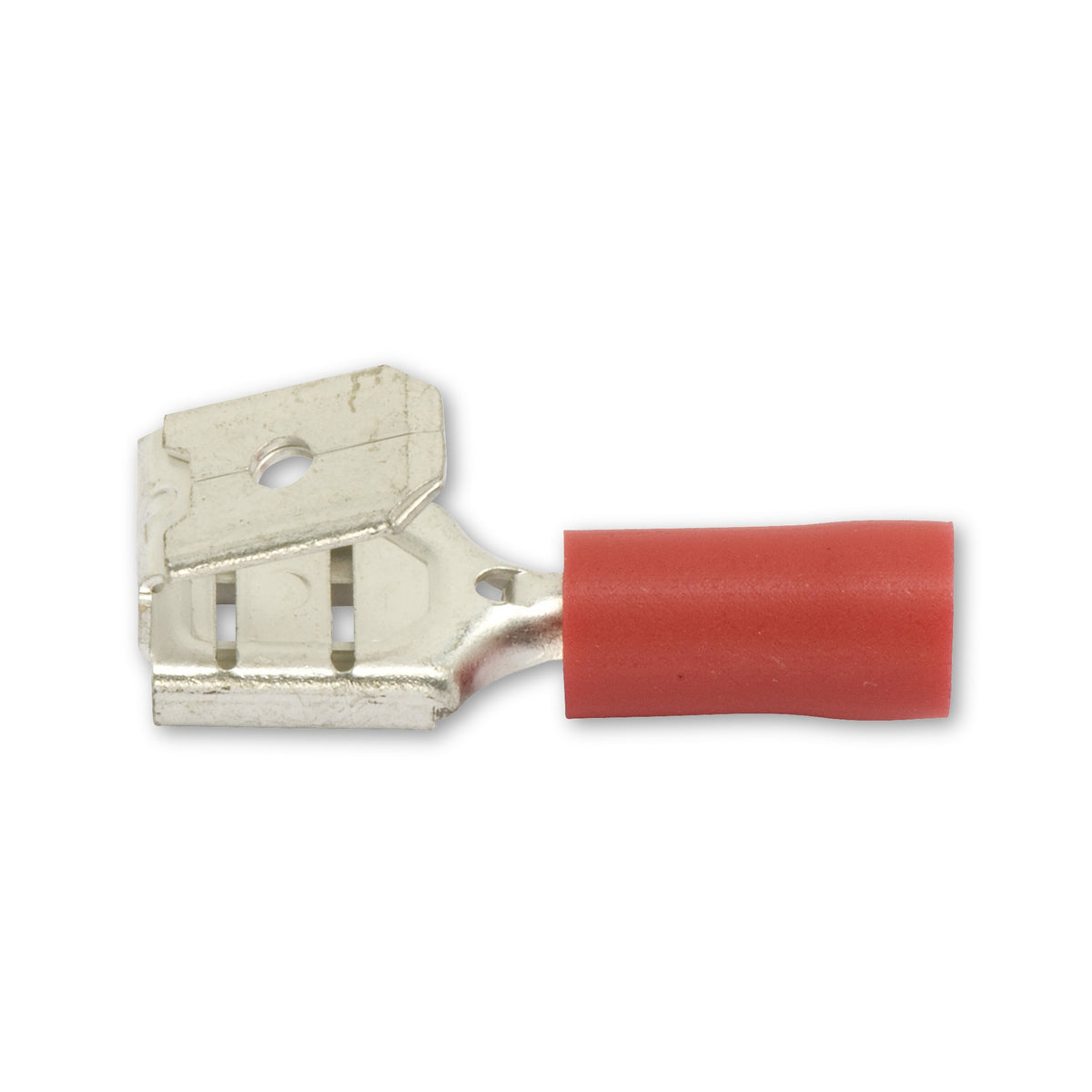

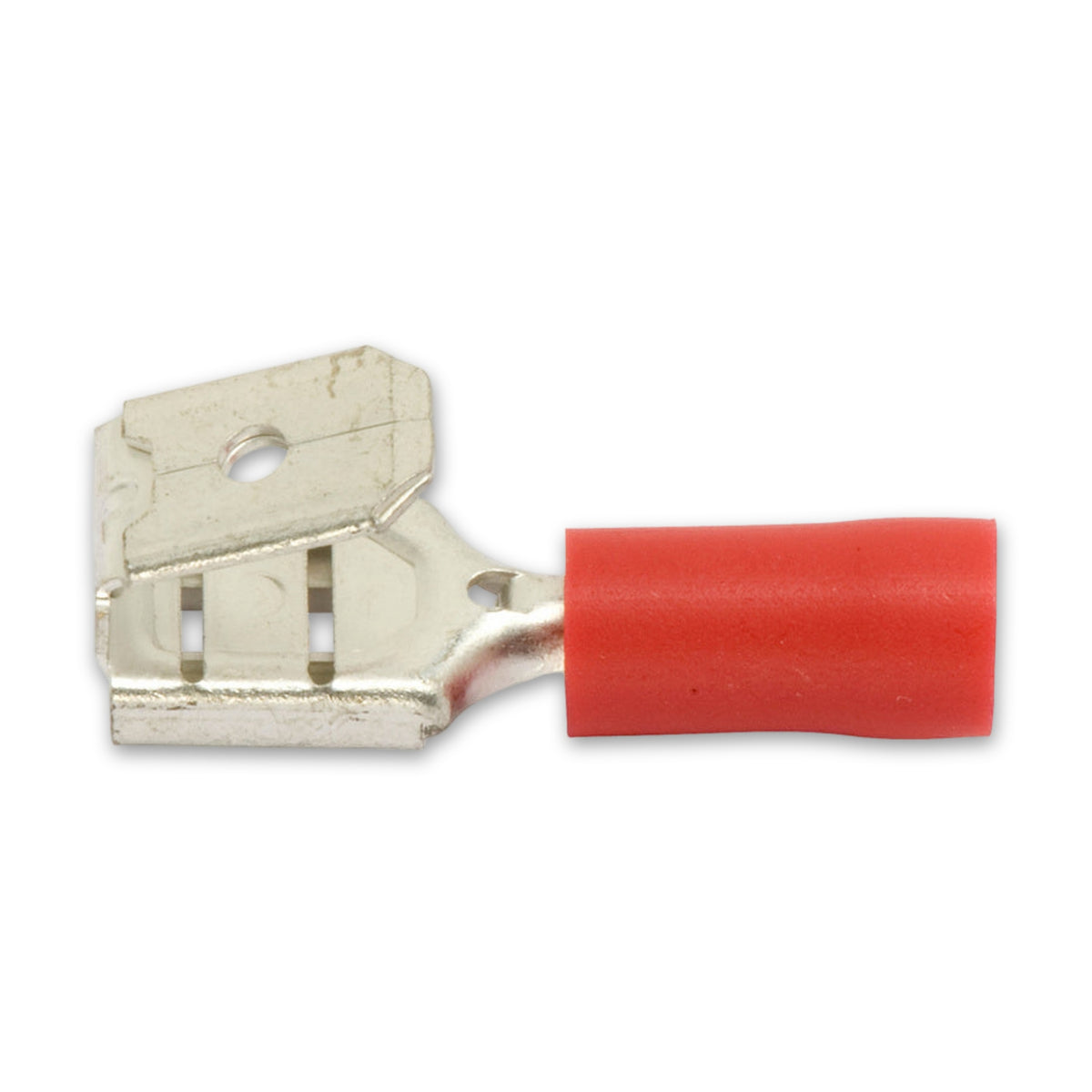

Diese Flachsteckhülse verbindet die Ader eines Kabels mit einem vorhandenen 6,3-mm-Flachstecker und stellt über eine Zunge gleichzeitig einen weiteren Abgang an derselben Stelle bereit. Klemme und Zunge sind aus Messing, ein Kragen aus PVC deckt nur den Anschluss der Ader ab. Die Auswahl richtet sich nach dem Querschnitt der anzuschließenden Ader: Die rote Ausführung passt zu 0,5 bis 1,5 mm², die blaue zu 1,5 bis 2,5 mm².

Der Kragen schützt nur den Aderanschluss

Teilisoliert heißt hier, dass die PVC-Isolierung über dem Anschluss der Ader liegt, während Hülse und Zunge blank bleiben. Bei dieser Bauart liegen beide Steckstellen frei: Die Hülse nimmt den vorhandenen Flachstecker auf, die Zunge trägt den zusätzlichen Abgang. Wer die Steckstelle berührungsgeschützt braucht, wählt eine vollisolierte Ausführung.

22,5 Millimeter Baulänge am Steckplatz

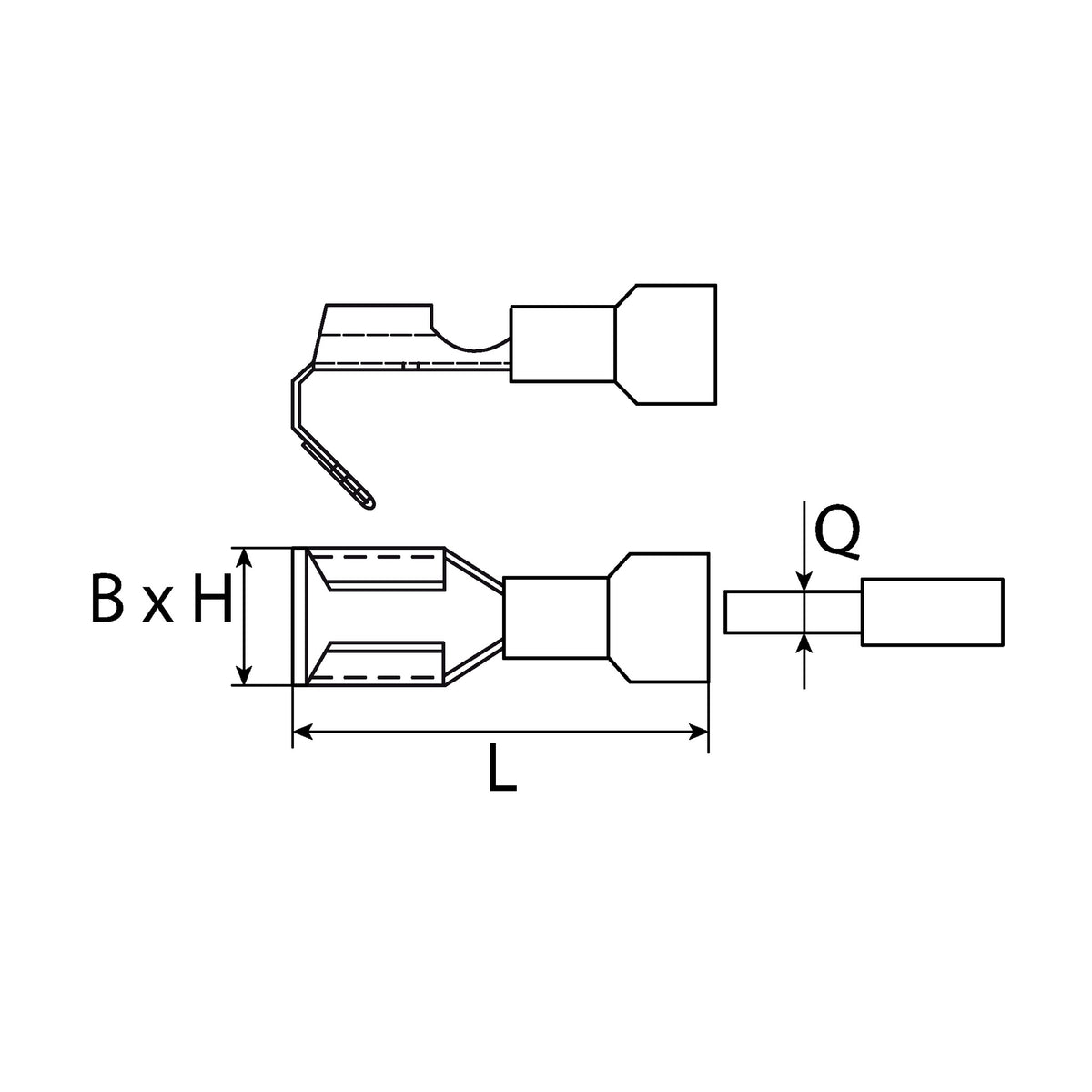

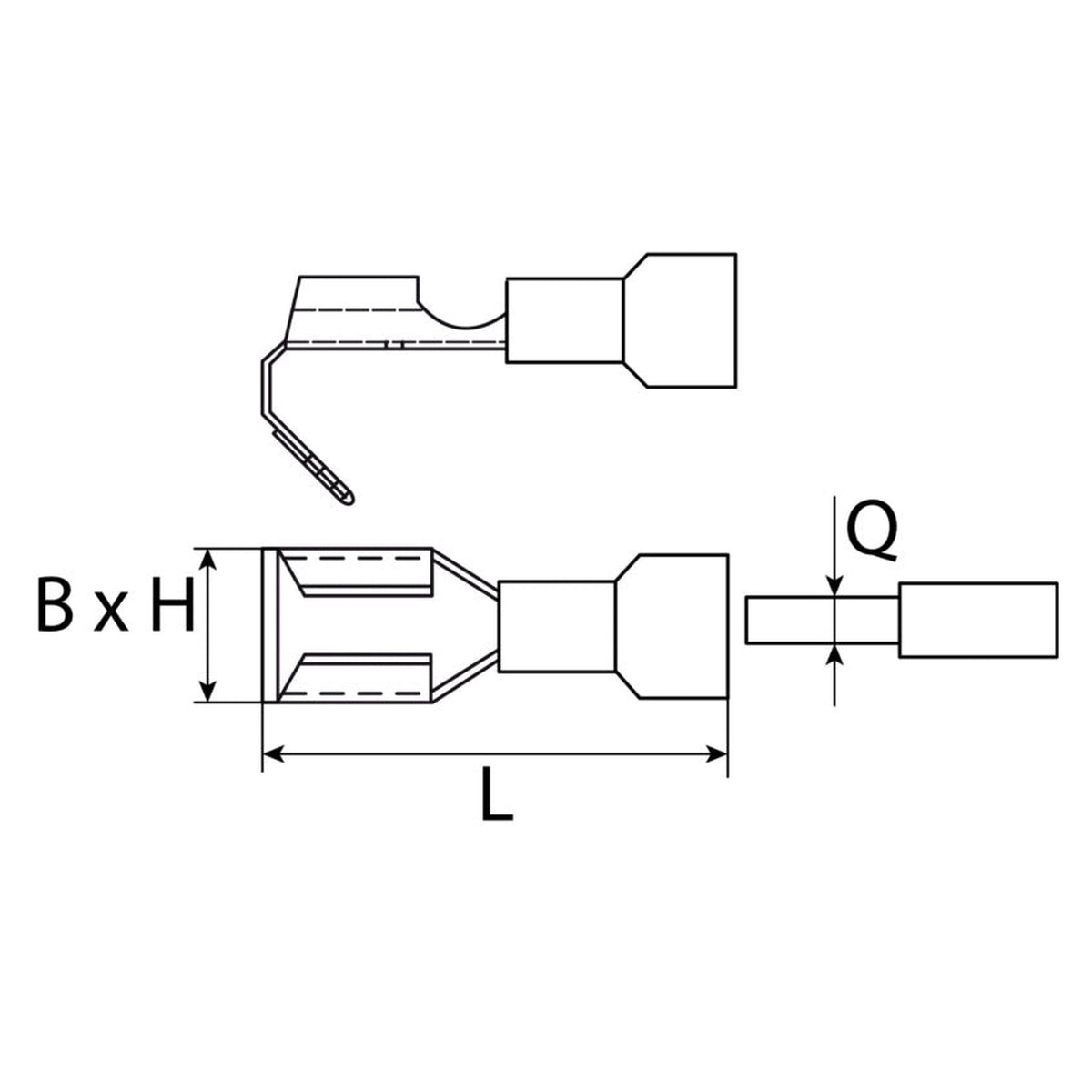

Der Körper ist 22,5 mm lang. Eine Steckhülse, die bisher auf dem Flachstecker saß, wird auf die Zunge des Verteilers umgesteckt und rückt dadurch nach außen. Am Einbauort muss dafür Platz sein.

Für Kupferleiter, nicht für Aluminium

Der Verteiler ist für Kupferleitung vorgesehen. Eine Ausführung für Aluminiumleiter gibt es in dieser Reihe nicht.

Verwendung in Elektroinstallation und Gerätebau

Weil Hülse und Zunge in einem Teil zusammengefasst sind, lässt sich an einer bestehenden Steckstelle ein zusätzlicher Abgang herstellen, ohne einen separaten Verteilerblock einzubauen. Das nutzen Elektroinstallation, Schaltschrank- und Gerätebau sowie Fahrzeugelektrik, wenn an einem vorhandenen Flachstecker eine weitere Leitung angeschlossen werden muss.

Häufige Fragen

Welcher Aderquerschnitt passt zu welcher Farbe?

Die rote Ausführung ist für Adern von 0,5 bis 1,5 mm² angegeben, die blaue für 1,5 bis 2,5 mm². Maßgeblich ist der tatsächliche Querschnitt der anzuschließenden Ader, nicht die Farbe des vorhandenen Gegensteckers.

Wie viel Platz braucht der Verteiler am Einbauort?

Mehr als die bisherige Steckverbindung allein, weil der Verteiler zwischen Flachstecker und umgesteckter Hülse sitzt. Der Körper selbst ist 22,5 mm lang. Prüfen Sie vor dem Kauf, ob am Steckplatz genug Raum ist und die umgesteckte Leitung weit genug reicht.

Wie wird die Steckverbindung wieder gelöst?

Gelöst wird die Verbindung, indem Hülse und Flachstecker auseinandergezogen werden. An der Leitung zu ziehen, ist nicht vorgesehen und kann die Ader belasten.

Ist die Hülse für Aluminiumleiter geeignet?

Nein, der Verteiler ist für Kupferleitung angegeben. Für Aluminiumleiter braucht es eigens dafür ausgelegte Verbinder.
