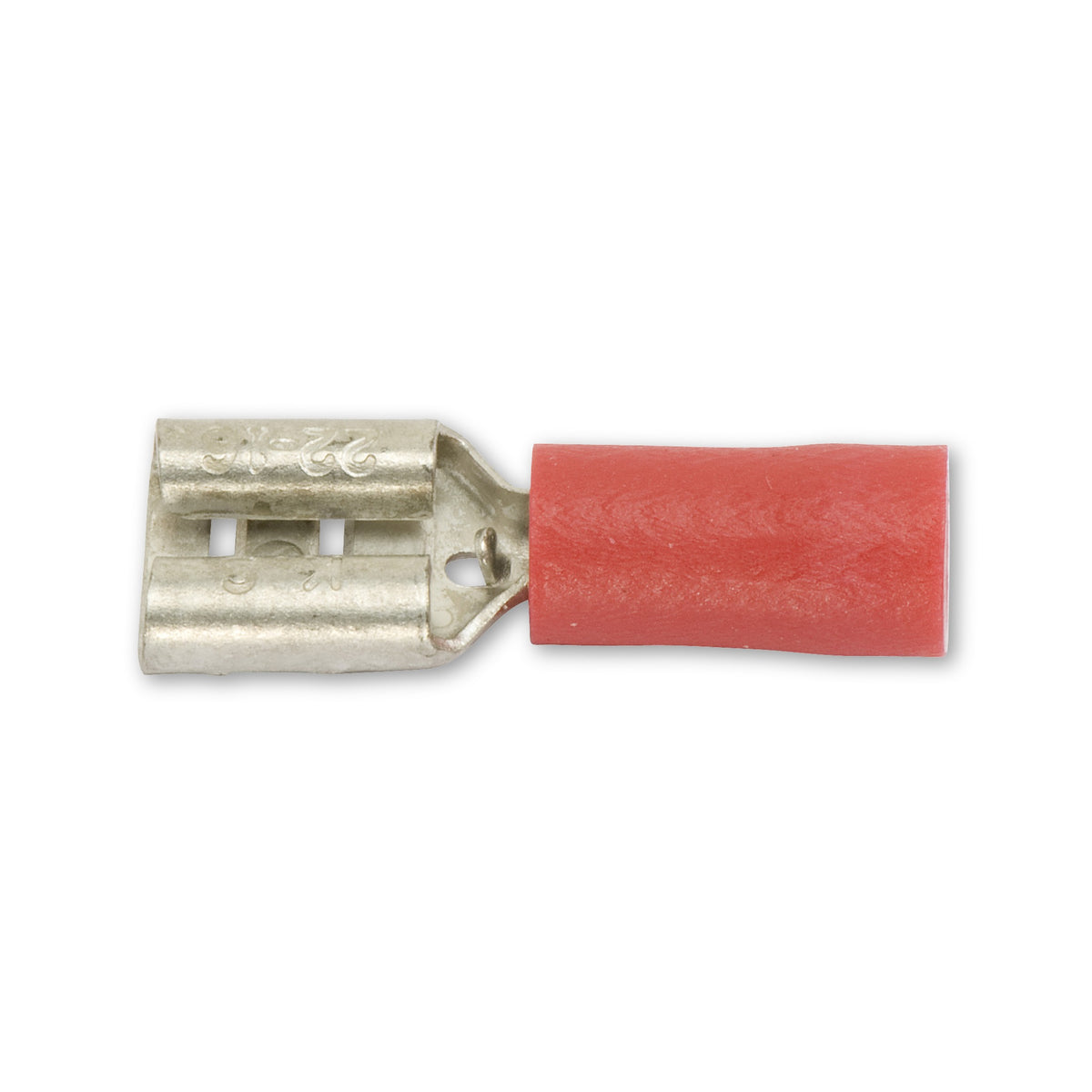

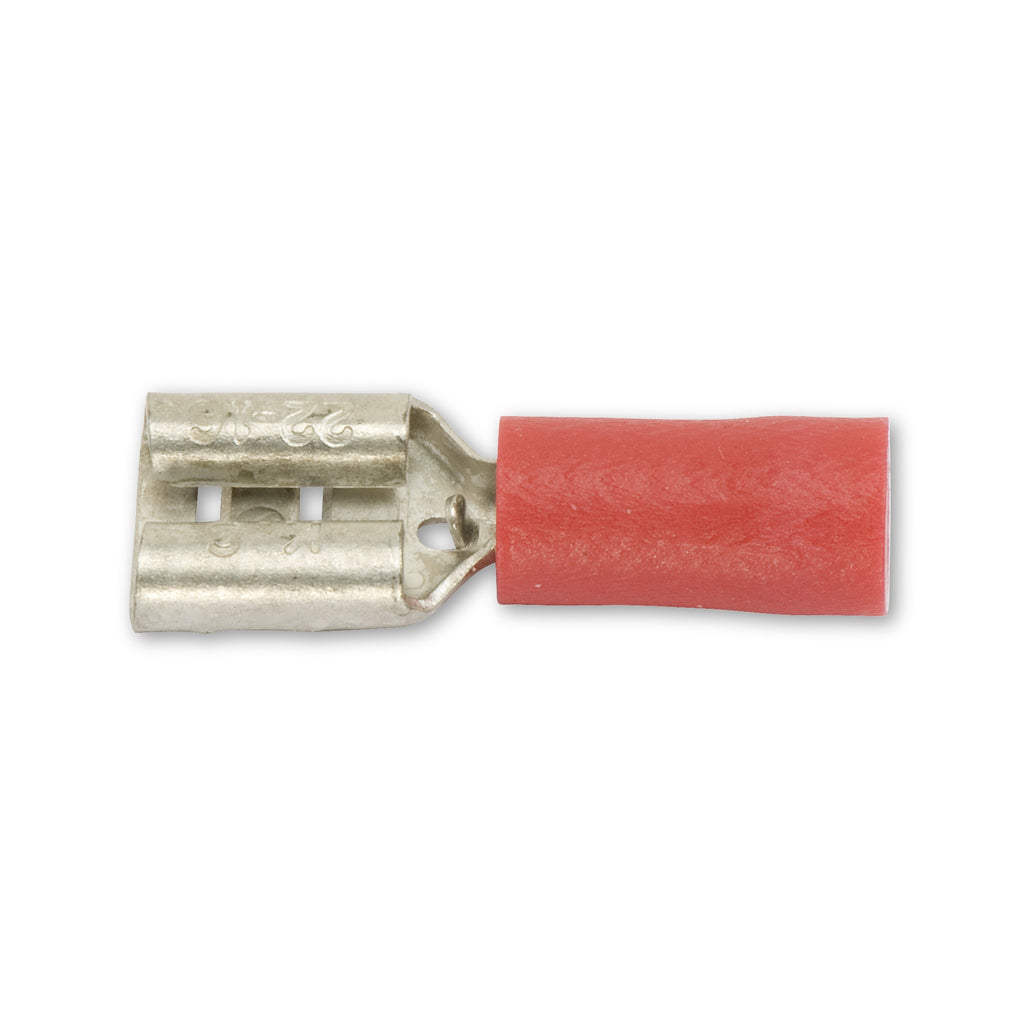

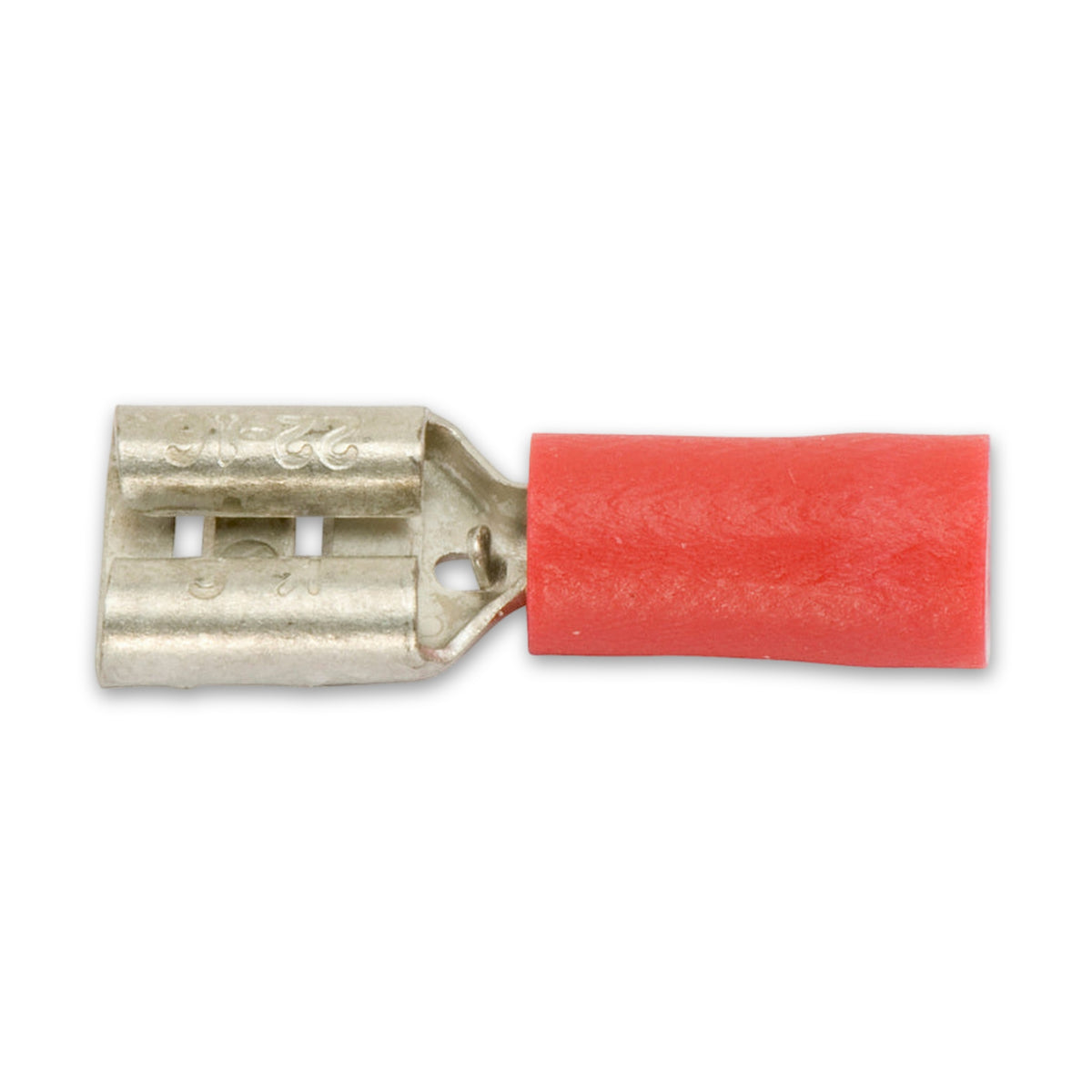

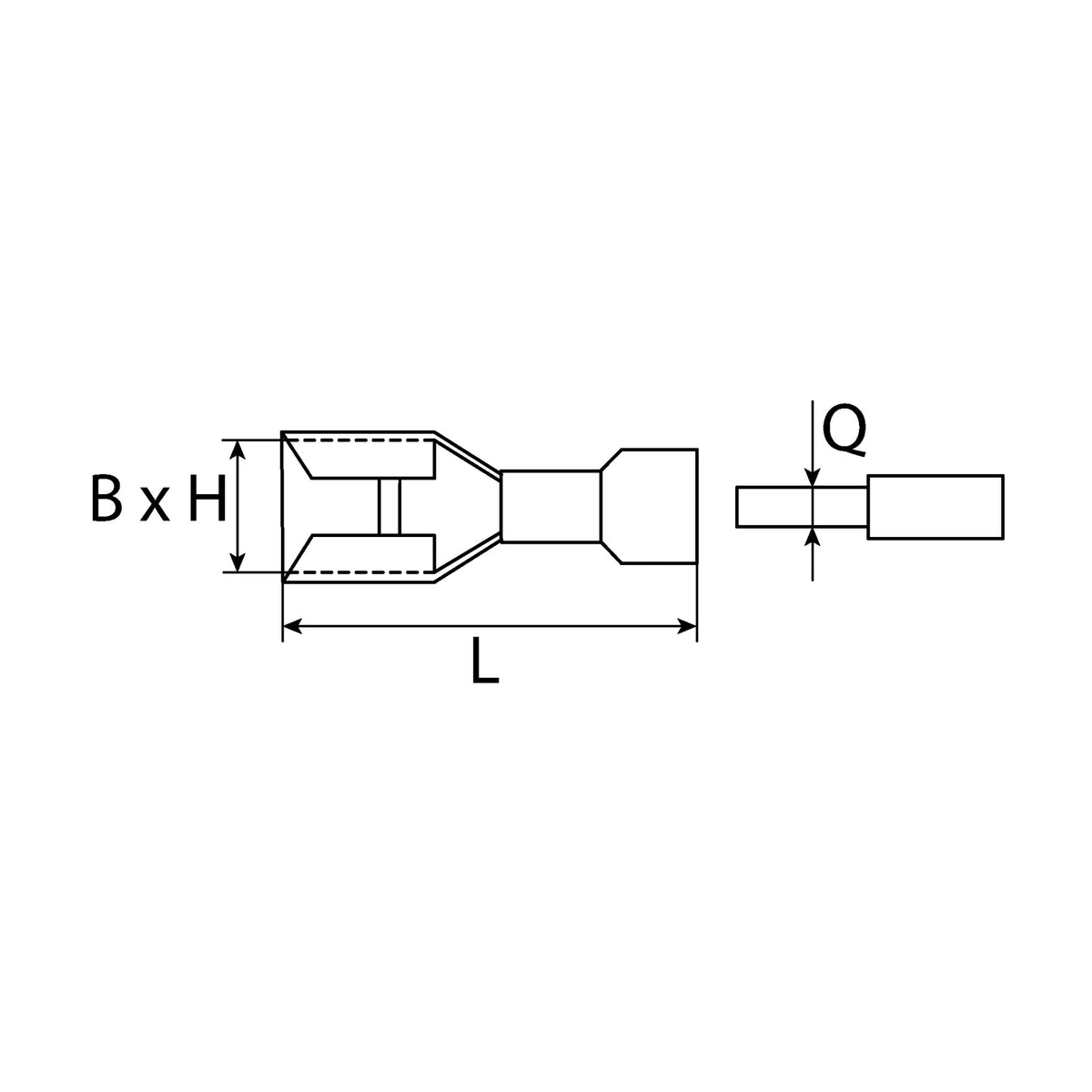

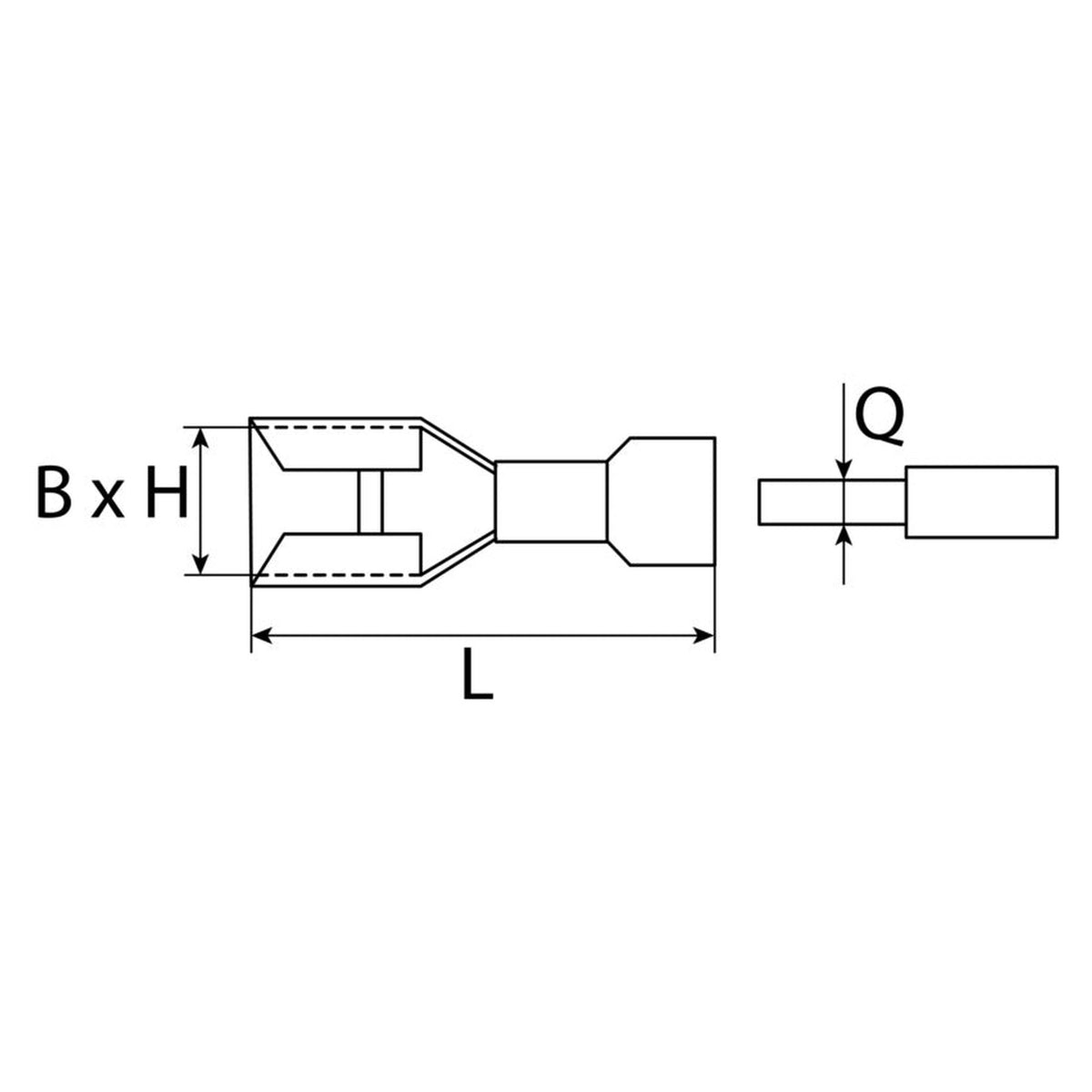

Flachsteckhülse teilisoliert, Messing und PVC, 600 V, bis 105 °C

Sitz für die passende Steckfahne

Wo ein Gerät, ein Bauteil oder ein Fahrzeug eine flache Steckfahne trägt, verbindet diese Flachsteckhülse den Kupferleiter mit dieser Fahne. Acht Ausführungen decken Steckmaße von 2,8 bis 9,5 mm und Aderbereiche von 0,5 bis 6 mm² ab; die Auswahl richtet sich nach Steckmaß und Kabelquerschnitt.

Woran man die Ausführung erkennt

• Der Farbton der Hülle zeigt den Aderbereich: Rot für 0,5 bis 1,5 mm², Blau für 1,5 bis 2,5 mm², Gelb für 4 bis 6 mm².
• Nicht jedes Steckmaß gibt es in jedem Aderbereich: 6,3 mm deckt alle drei Bereiche ab, 2,8 mm nur den roten, 7,7 mm nur den blauen, 9,5 mm nur den gelben, 4,8 mm den roten und den blauen Bereich.
• 4 der 5 Steckmaße zählen zu den in DIN EN 61210 genannten Flachsteckgrößen, 7,7 mm gehört nicht dazu. Vor dem Kauf lohnt das Nachmessen der vorhandenen Steckfahne.

Aufbau und Werkstoff

Die Klemme besteht aus Messing, geformt aus einem Blech von 0,3 bis 0,5 mm Stärke je nach Ausführung. Die farbige Hülle aus PVC sitzt über dem hinteren Bereich, in den der Leiter kommt; das vordere Steckmaul bleibt blank für den Kontakt zur Steckfahne. Angegeben sind eine Nennspannung bis 600 V, eine Temperatur bis 105 °C und die Eignung für Kupferleitung.

Verwendung in der Praxis

Flachsteckhülsen dienen als selbständiges Einzelteil oder als eingebautes Teil eines Betriebsmittels, etwa in der Elektroinstallation, der Kfz-Werkstatt, der Hausmeisterei oder beim Heimwerken.

Grenzen der Verwendung

Aus einem passenden Steckmaß allein folgt keine Freigabe für ein bestimmtes Gerät, einen bestimmten Gegenstecker oder Einbauort; das prüft man am Gerät selbst. Zum Trennen der Verbindung setzt man an der Hülse selbst an, nicht an der Leitung.

Häufige Fragen

Welche Farbe passt zu welchem Kabelquerschnitt?

Rot passt zu 0,5 bis 1,5 mm², Blau zu 1,5 bis 2,5 mm², Gelb zu 4 bis 6 mm². Der Farbton zeigt den Aderbereich unabhängig vom Steckmaß.

Wie finde ich das passende Steckmaß?

Miss die Breite der vorhandenen Steckfahne nach und vergleiche sie mit den fünf Steckmaßen von 2,8 bis 9,5 mm. Bei 6,3 mm gibt es alle drei Aderbereiche, bei den übrigen Steckmaßen nur einen oder zwei.

Ist die Hülse für Aluminiumleiter geeignet?

Dieser Artikel ist für Kupferleitung vorgesehen, eine Eignung für Aluminium ist nicht angegeben. Für Aluminiumleiter gibt es dafür vorgesehene Verbindungstechnik.

Kann ich die Verbindung durch Ziehen an der Leitung lösen?

Nein, dafür ist diese Bauart nicht bestimmt. Zum Trennen fasst man die Hülse an und zieht sie von der Steckfahne ab, nicht am Kabel.
