Flachsteckhülse unisoliert, Messing

Unisolierter Messingkontakt für die gesteckte Kabelverbindung

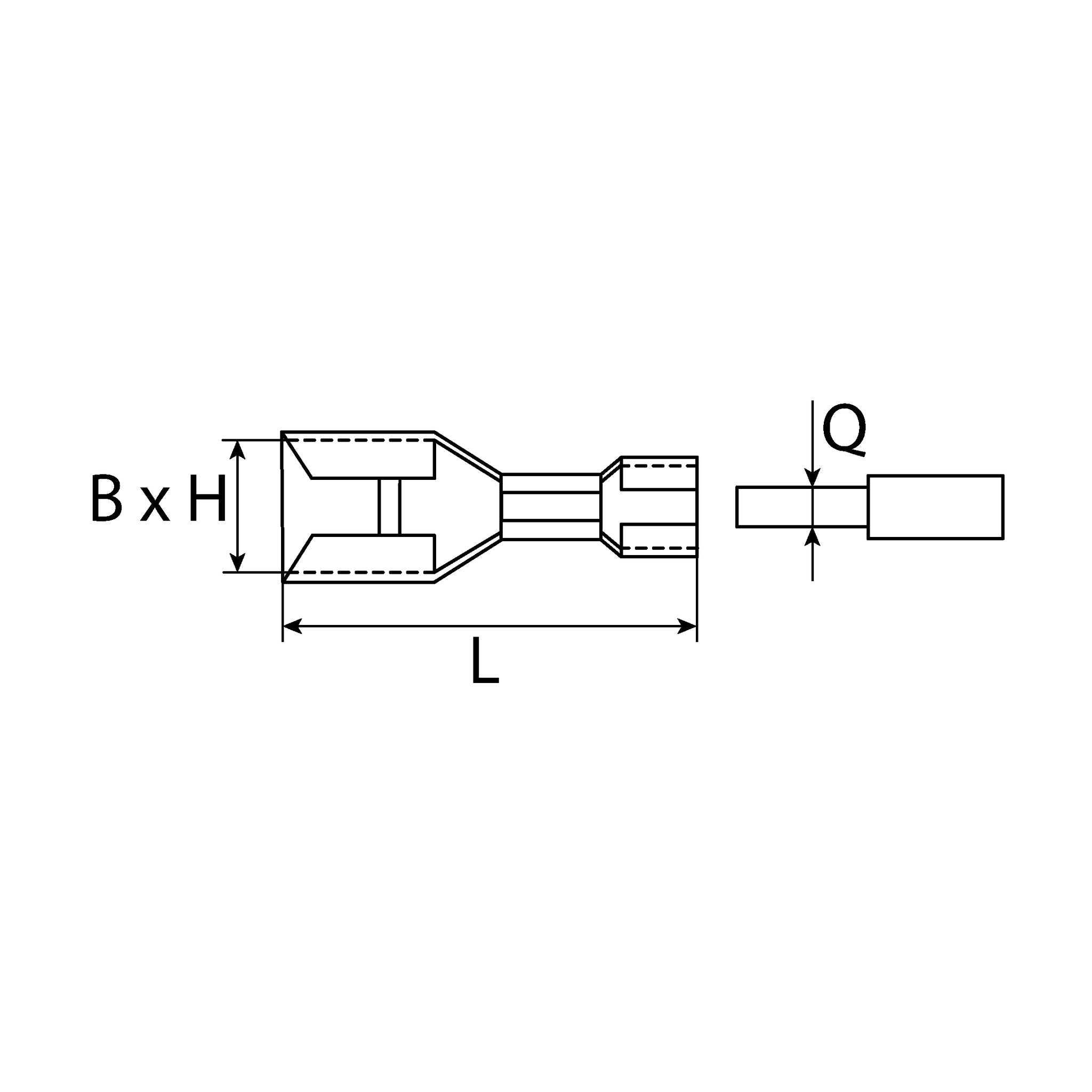

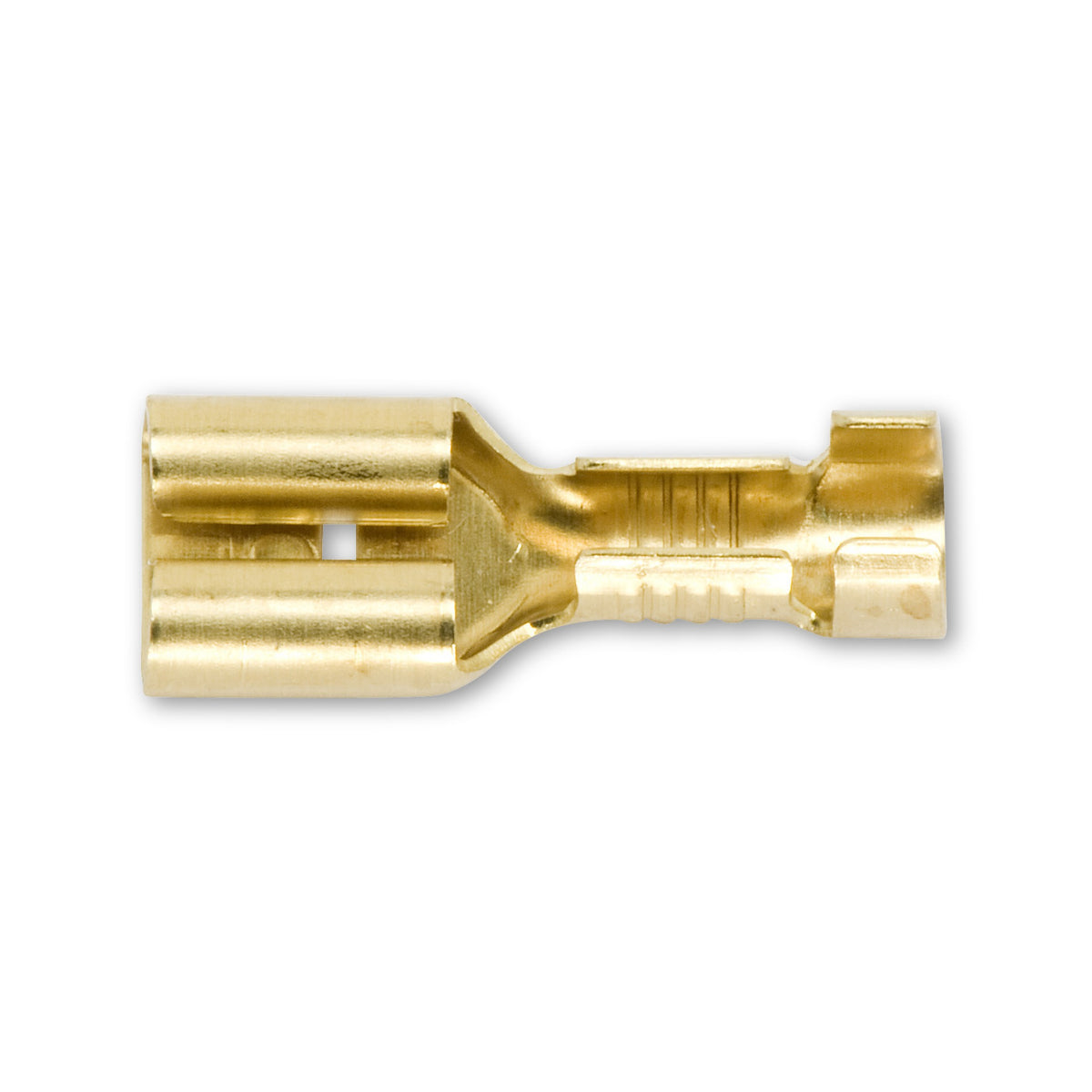

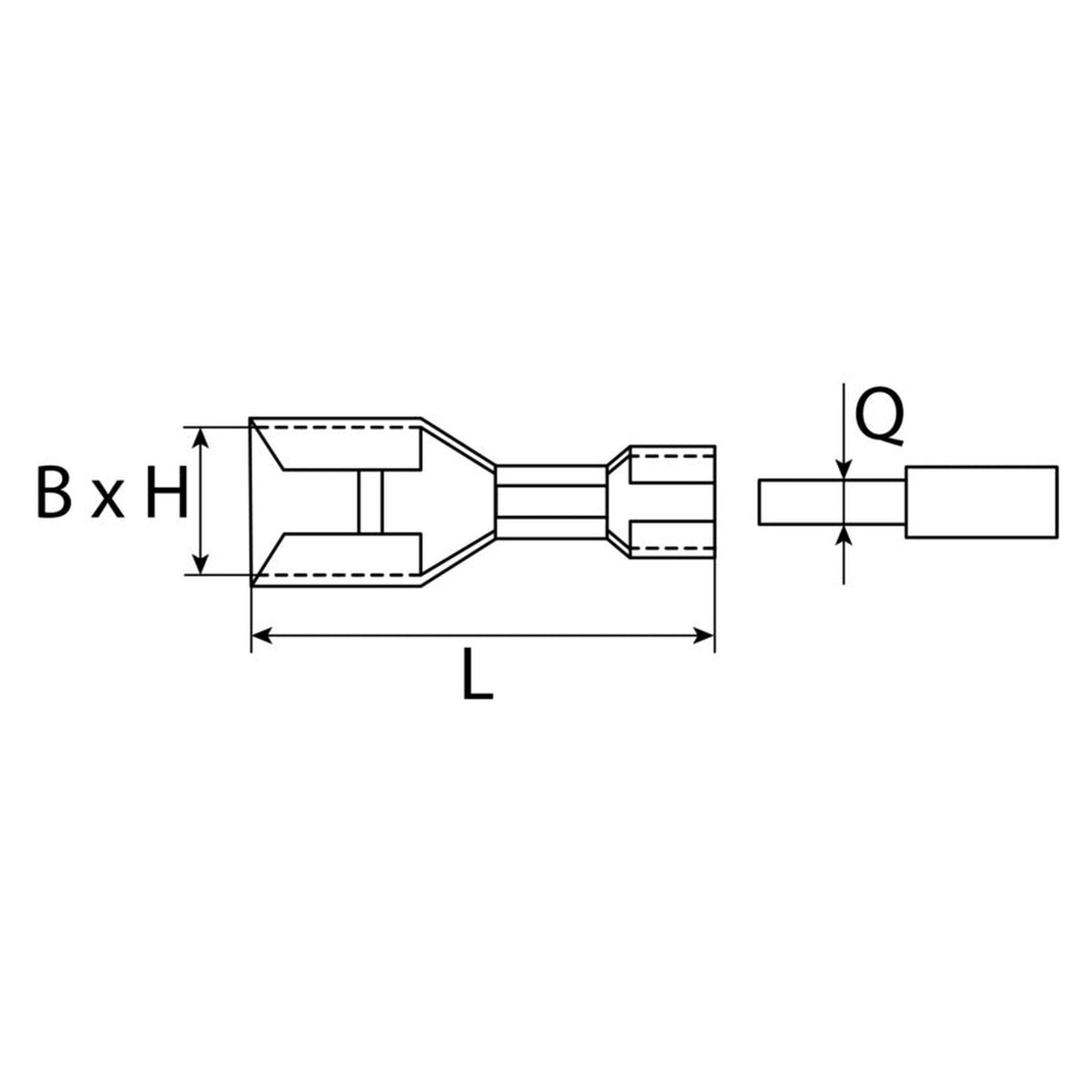

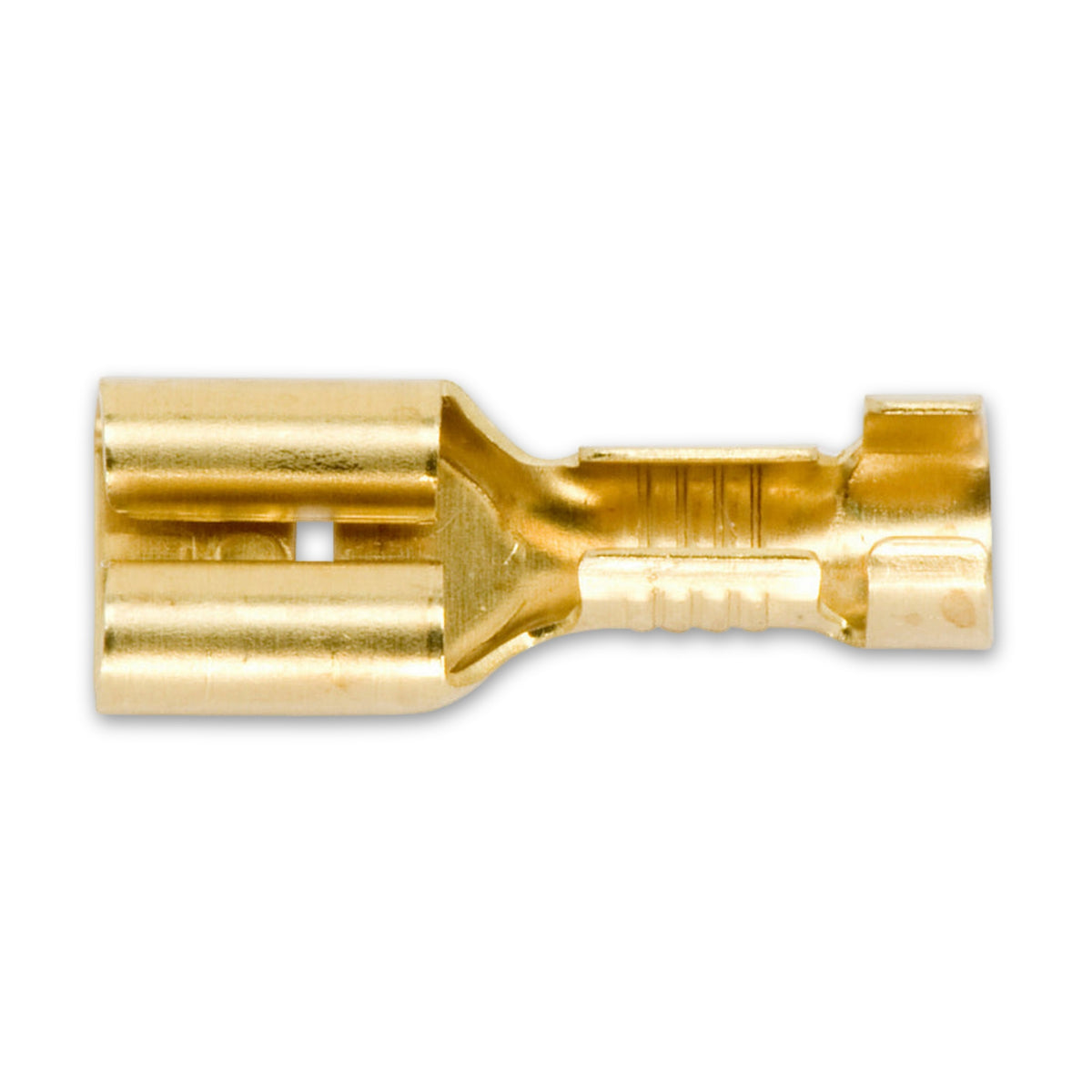

Diese Flachsteckhülse ist vorgeformt und besteht aus Messing, ohne Kunststoffummantelung. Vorn nimmt sie eine flache Steckfahne der Gegenseite auf, hinten die Ader. So entsteht eine gesteckte Verbindung, die sich ohne Löten trennen und wieder zusammenstecken lässt.

Drei Größen für unterschiedliche Steckfahnen und Adern

Die Auswahl richtet sich nach dem Steckmaß der Gegenfahne und dem Querschnitt der Ader. Es gibt die Größe 2,8 mm für 0,5 bis 1 mm², die Größe 6,3 mm für 0,5 bis 1 mm² und die Größe 6,3 mm für 1,5 bis 2,5 mm². Steckmaß und Aderquerschnitt sind vor der Bestellung zu prüfen.

Die Größe 6,3 mm mit 1,5 bis 2,5 mm² gibt es in zwei Ausführungen, Breite 6,6 mm und Breite 5,3 mm, bei gleichem Steckmaß und Aderbereich.

Unisoliert: Die Abdeckung kommt von außen

Die unisolierte Ausführung deckt die Steckstelle selbst nicht ab. Wer eine berührungssichere Verbindung braucht, sieht dafür eine eigene Abdeckung vor, etwa eine Isolierhülse oder ein Gehäuse.

Einsatz in Elektroinstallation, Gerätebau und Fahrzeugelektrik

Steckhülsen dieser Bauart verbinden Adern mit Betriebsmitteln oder Bauteilen, eingebaut oder als eigenständiges Verbindungsstück. So kommt eine Flachsteckhülse in der Elektroinstallation, im Gerätebau, in der Fahrzeugelektrik und bei der Reparatur von Haushaltsgeräten zum Einsatz.

Häufige Fragen

Welches Steckmaß passt zu meiner Steckfahne?

Das Steckmaß muss zur Breite der vorhandenen Fahne passen. Miss die Fahne nach und vergleiche sie mit den drei Größen 2,8 mm, 6,3 mm mit 0,5 bis 1 mm² und 6,3 mm mit 1,5 bis 2,5 mm².

Worin unterscheiden sich die zwei Ausführungen der Größe 6,3 mm mit 1,5 bis 2,5 mm²?

In weiteren Abmessungen, nicht in Steckmaß und Aderbereich. Die Steckerbreite beträgt 6,6 mm bei der Ausführung Breite 6,6 mm und 7,4 mm bei der Ausführung Breite 5,3 mm. Bei knappem Platz lohnt der Vergleich von Länge und Steckerbreite.

Ist die Hülse isoliert?

Nein, der Anschluss ist unisoliert und das Metall liegt frei. Sieh für die Steckstelle eine eigene Abdeckung vor, wenn ein Berührschutz nötig ist.

Welcher Aderquerschnitt passt zur gewählten Größe?

Das hängt von der Größe ab: 2,8 mm und die kleinere 6,3-mm-Ausführung nehmen 0,5 bis 1 mm², die zweite 6,3-mm-Ausführung 1,5 bis 2,5 mm². Wähle nach dem tatsächlichen Aderquerschnitt, nicht nur nach dem Steckmaß.

Darf ich die Verbindung durch Ziehen am Kabel trennen?

Nein, dafür ist eine Flachsteckverbindung dieser Art nicht bestimmt. Fasse zum Trennen die Hülse selbst an oder nutze ein Werkzeug, nicht die Leitung.
