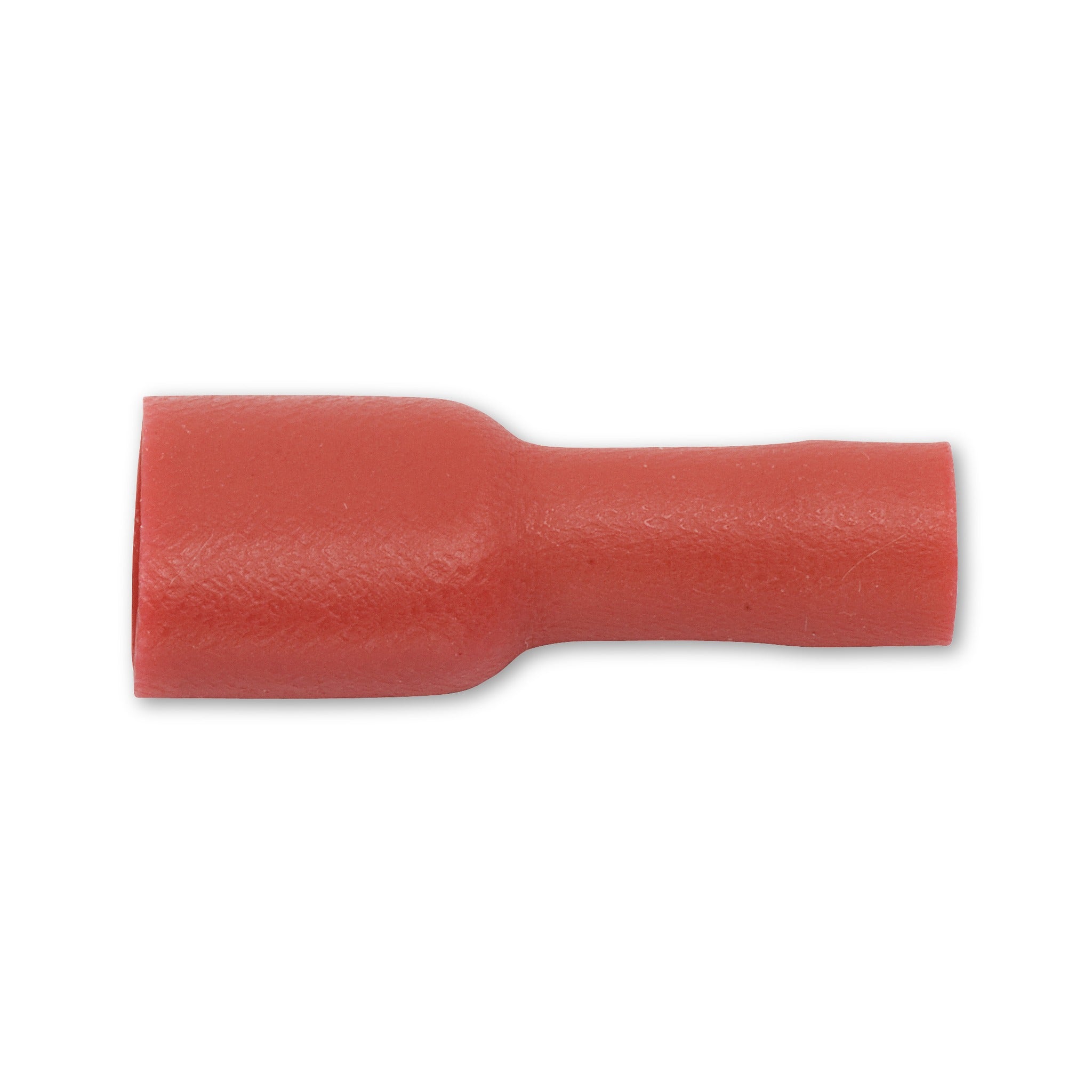

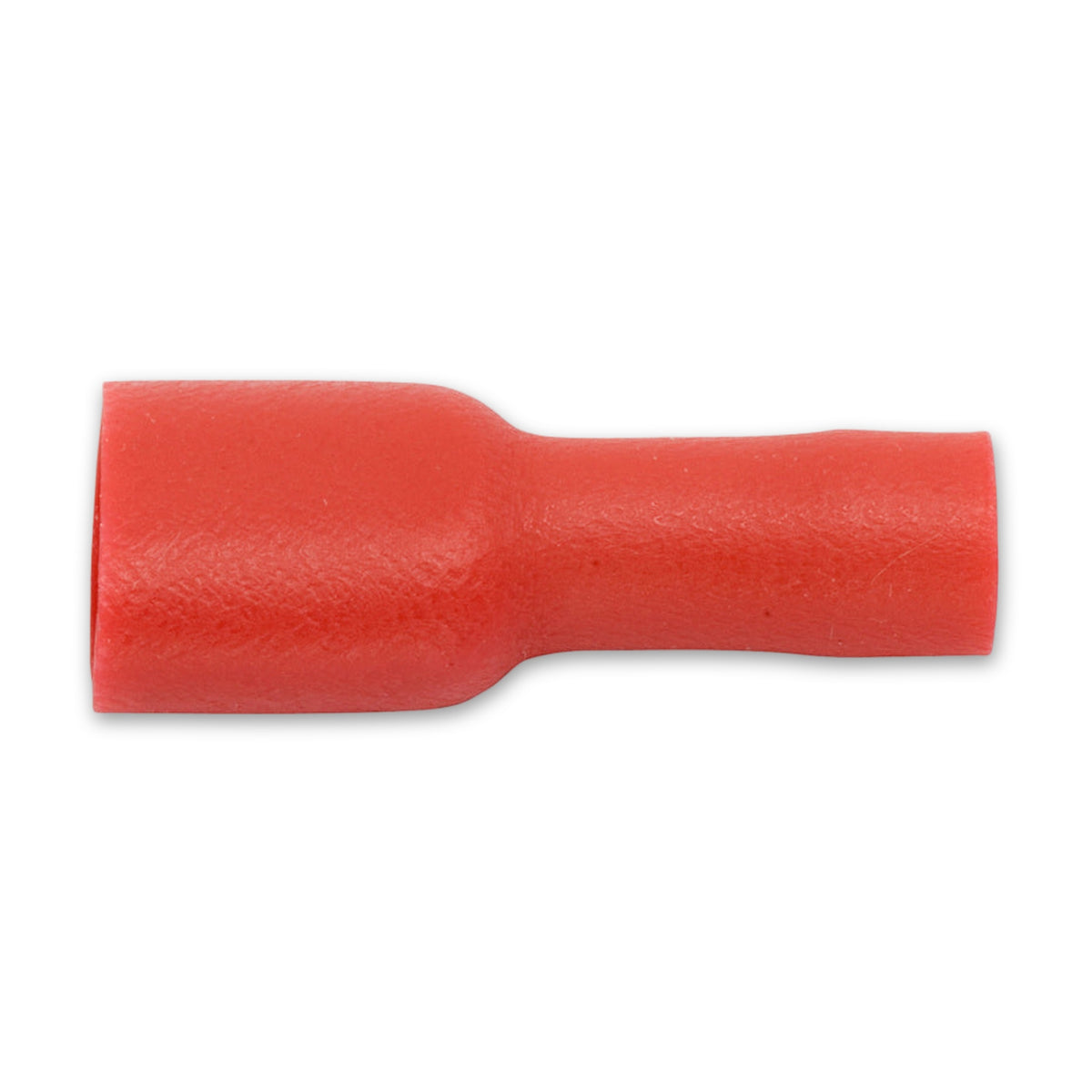

Flachsteckhülse vollisoliert, 6,3 mm

Kunststoff rundum statt blankem Metall

Vollisoliert benennt den Umfang der Hülle: Der Kunststoff umschließt den Anschluss und endet nicht am Übergang zur Ader. Innen sitzt die Klemme, die den Flachstecker aufnimmt; für sie ist Messing angegeben, für die Hülle PVC. Als geeignete Leiterart nennt die Ausführung Kupferleitung.

Ein Steckmaß, mehrere Leiterbereiche

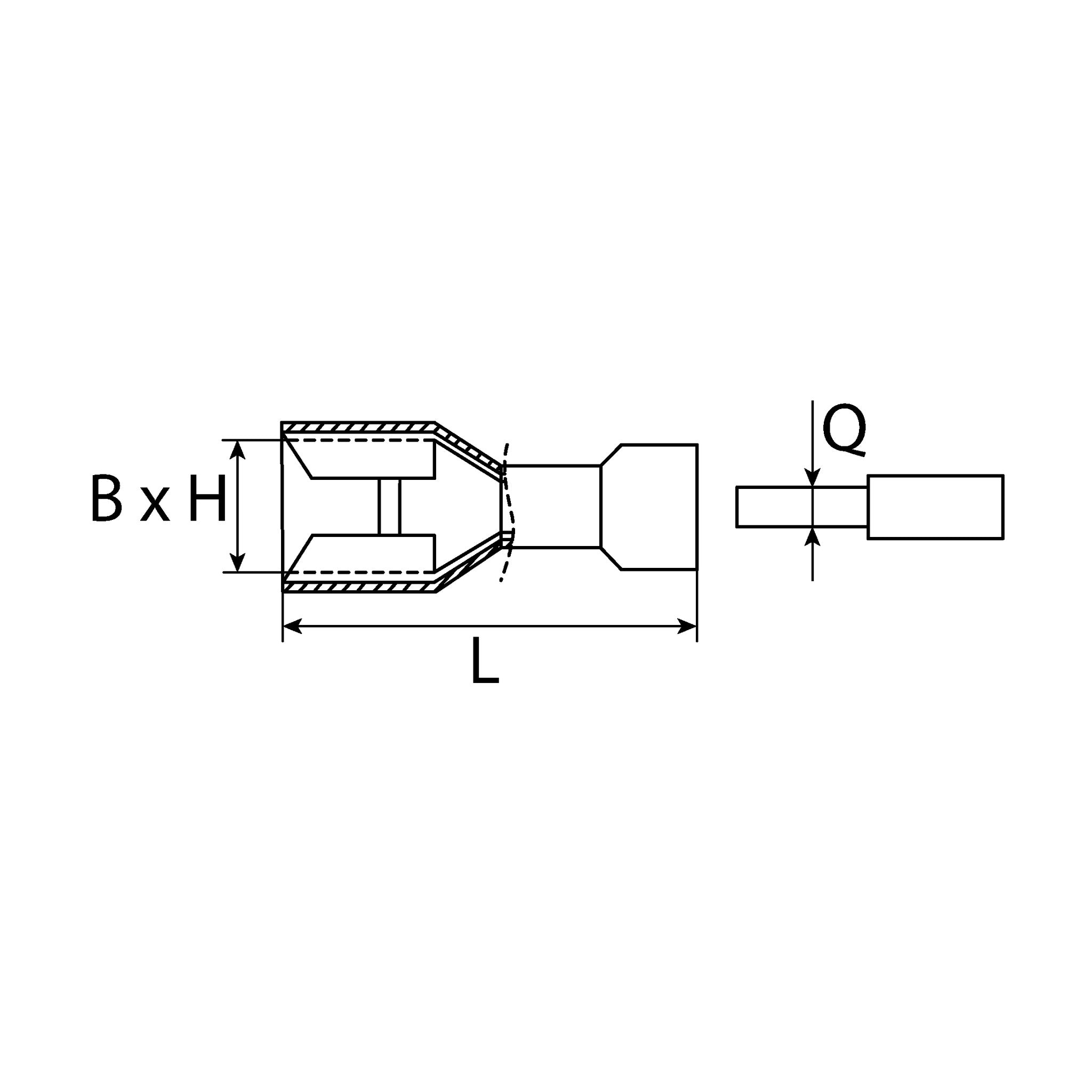

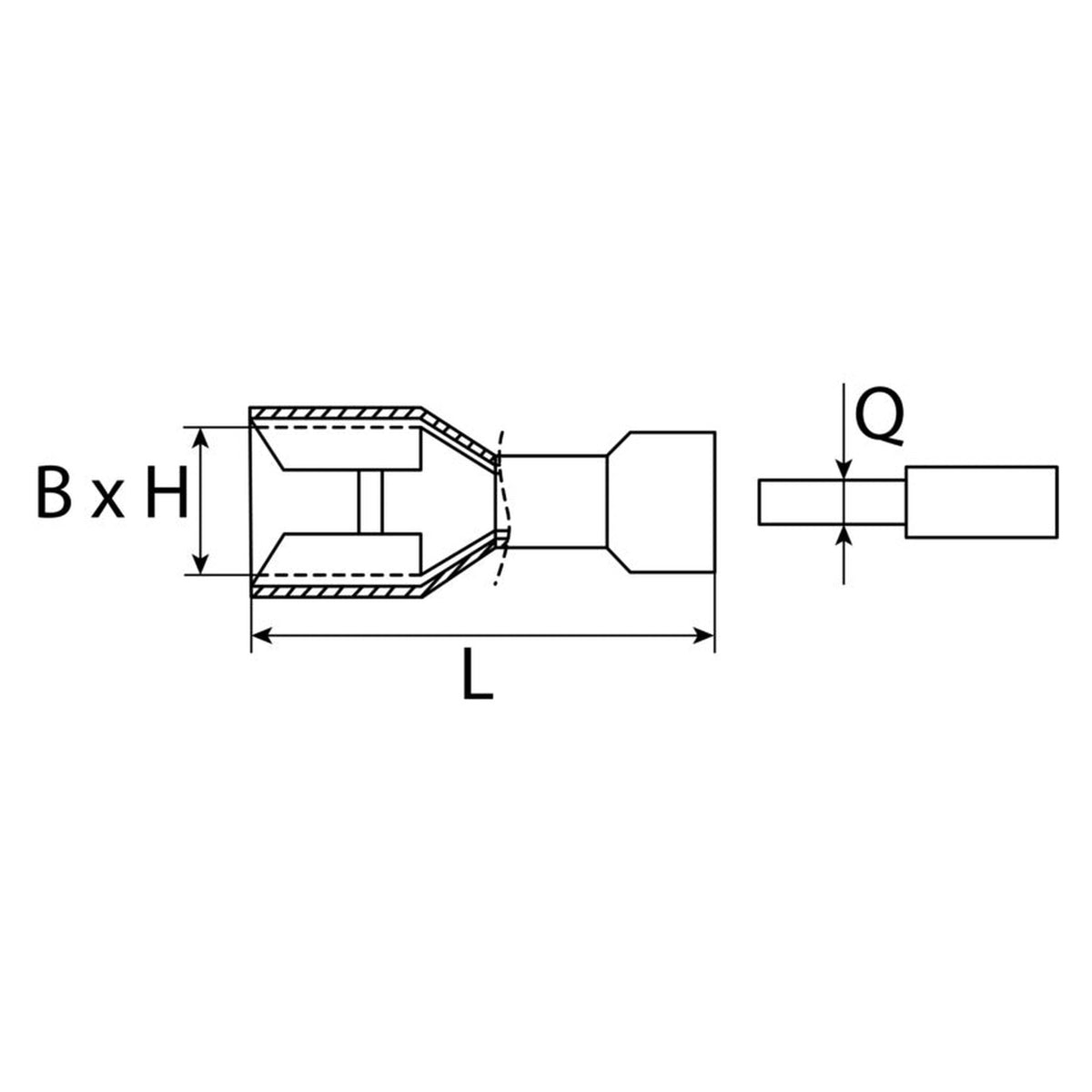

Am Steckende ändert sich über die Ausführungen nichts: 6,3 mm Einsteckbreite, 0,8 mm Einsteckhöhe, dazu 6,6 mm Steckerbreite am Gegenstück. Was wechselt, ist der Querschnittsbereich der Ader, und mit ihm die Farbe der Hülle. An dieser Farbe lässt sich eine einmal gewählte Größe später am Kabelbaum wiedererkennen, ohne dass die Beschriftung der Packung noch zur Hand sein muss.

Was die Angaben am Bauteil bedeuten

• Klemme aus Messing: Der stromführende Teil und die Hülle sind getrennt beschrieben. Beide Werkstoffangaben schildern den Aufbau, keine Beständigkeit gegen Betriebsstoffe oder Witterung.
• Einsteckmaß 6,3 mm auf 0,8 mm: Breite und Höhe des Steckanschlusses gelten für jede Ausführung gleichermaßen; der Flachstecker der Gegenseite trägt dieses Maß oder ein anderes.
• Kupferleitung: Als geeignete Leiterart ist Kupfer genannt. Andere Leiterwerkstoffe sind damit nicht mitgemeint.
• 600 V und 105 °C: Zwei Höchstwerte, die zur Ausführung dieser Hülse gehören und für sich noch keinen Betriebszustand beschreiben.

Häufige Fragen

Worin unterscheidet sich vollisoliert von teilisoliert?

Im Anteil, den der Kunststoff bedeckt. Teilisoliert bezeichnet eine Hülle über einem Teil des Anschlusses; bei dieser Ausführung reicht die Isolierung weiter und lässt den Anschluss nicht offen.

Was folgt aus den Angaben 600 V und 105 °C?

Beide Zahlen gehören zur Ausführung dieser Hülse. Welcher Strom fließen darf, wie warm die Anschlussstelle im Betrieb wird und wie lange sie ihren Dienst tut, geht daraus nicht hervor; das gehört zur Auslegung des Stromkreises.
