Flachsteckhülsen-Set mit Wärmeschrumpfschlauch, 2,8 mm, 4-teilig

Der Anschluss am Nabendynamo, fertig im Blister

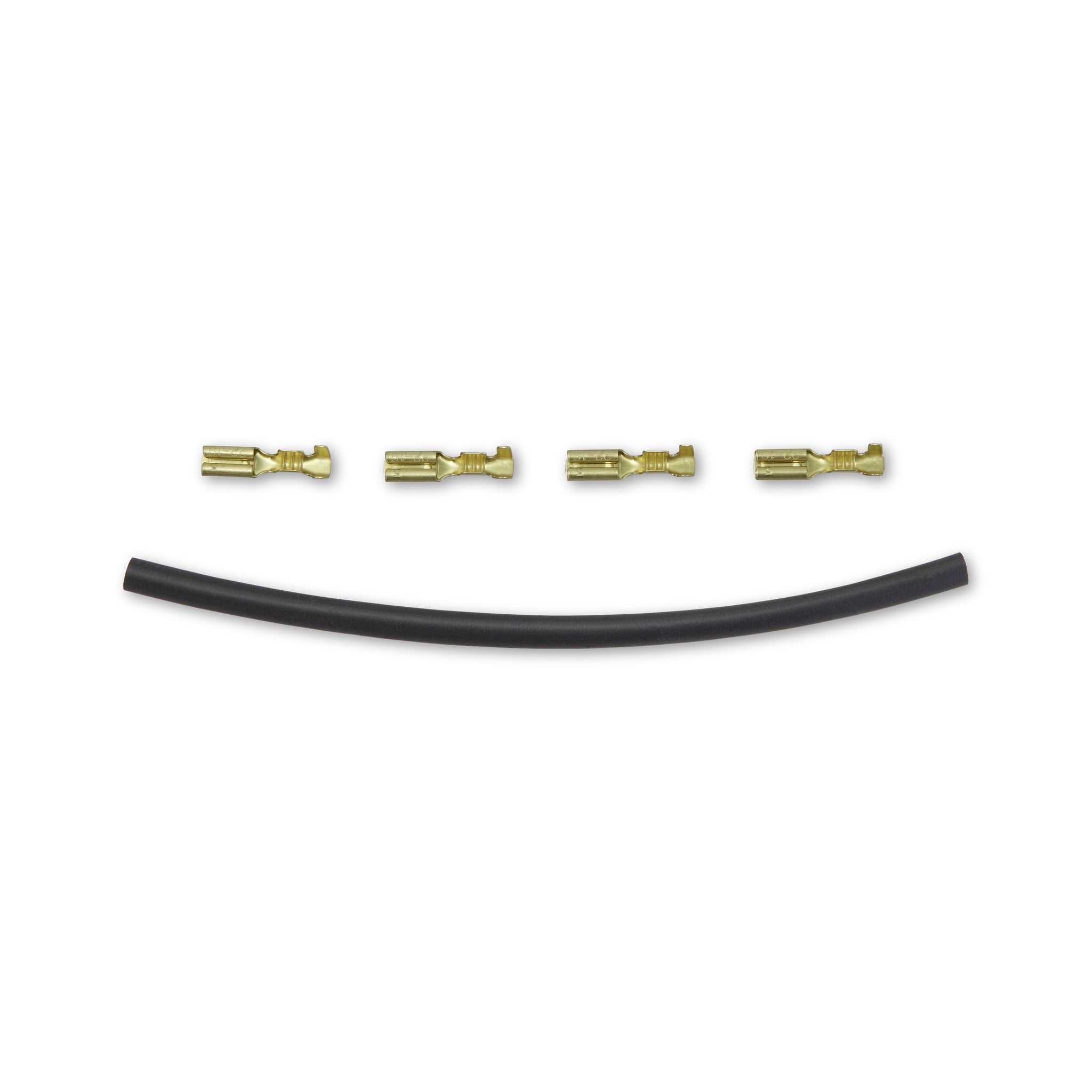

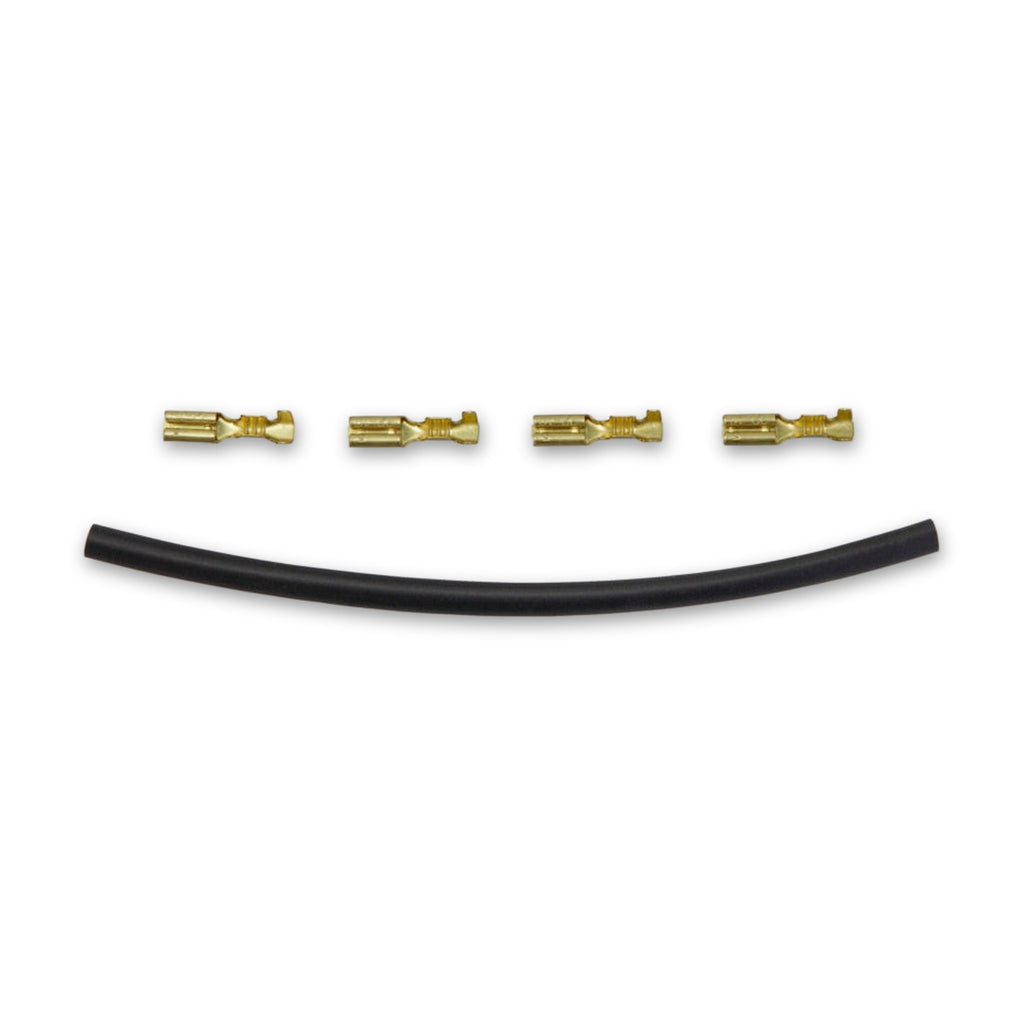

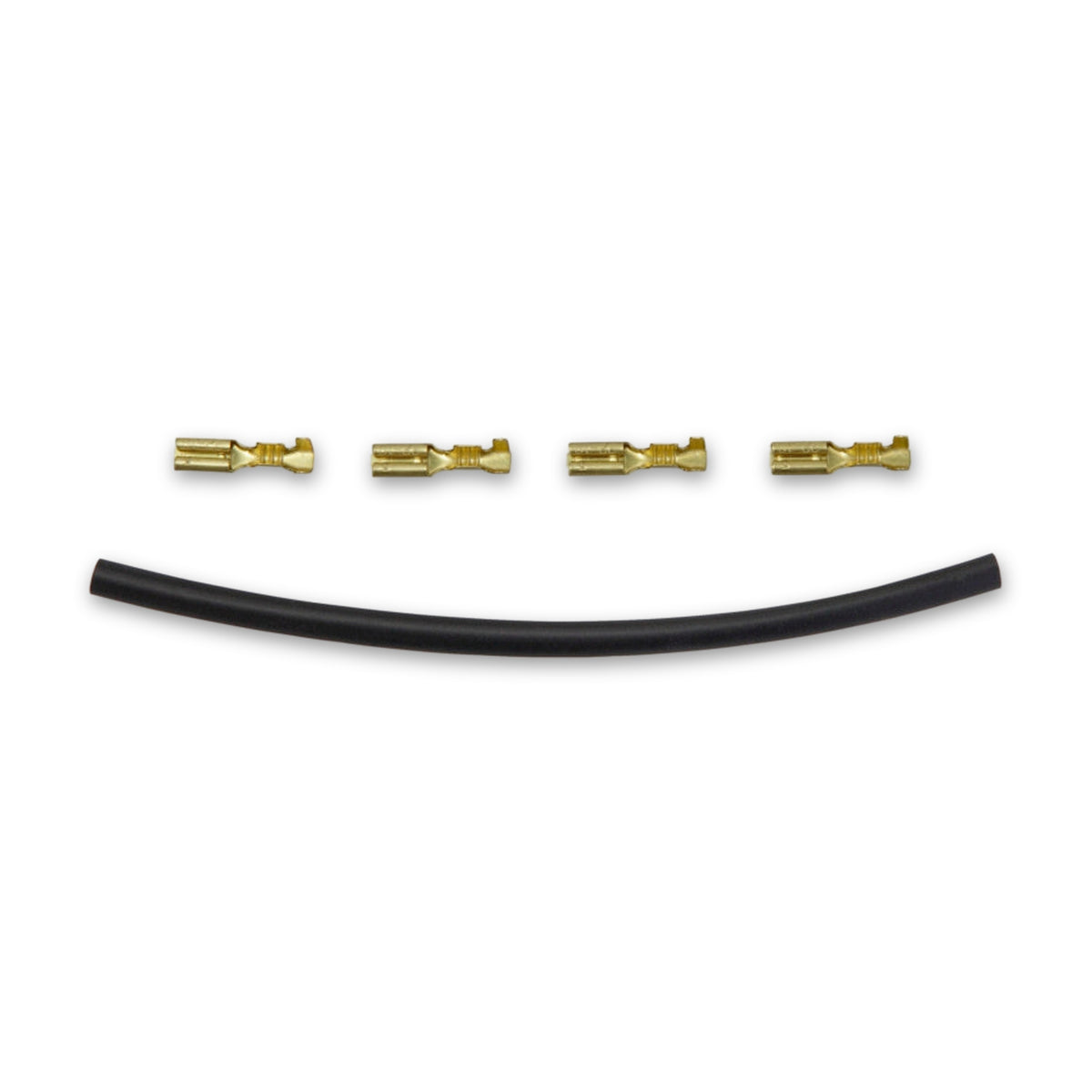

Ein Set aus vier unisolierten Flachsteckhülsen aus Messing im Steckmaß 2,8 mm und einem Stück Wärmeschrumpfschlauch aus Polyolefin, angegeben für die Steckverbindung am Nabendynamo. Die Hülsen passen zu Adern von 0,5 mm² bis 1 mm², der Schlauch deckt die fertige Verbindungsstelle ab.

Steckmaß und Aderquerschnitt entscheiden über die Passung

Flachsteckverbindungen gibt es in mehreren Größen, darunter 2,8 mm, 4,8 mm, 6,3 mm und 9,5 mm. Wer eine Hülse am Nabendynamo ersetzt oder eine Leitung neu anschließt, vergleicht zuerst das Steckmaß am vorhandenen Gegenstecker und den Querschnitt der eigenen Ader mit den Werten dieses Sets: 2,8 mm und 0,5 bis 1 mm². Beide Werte sind Voraussetzung für die Auswahl, aber noch keine Gewähr für den Sitz am Gegenstecker; einen guten Anhaltspunkt gibt der Vergleich mit der alten Hülse. Weicht eine der beiden Angaben ab, gehört ein anderes Steckmaß oder ein anderer Leiterbereich dazu.

Der Schlauch schließt die offene Stelle

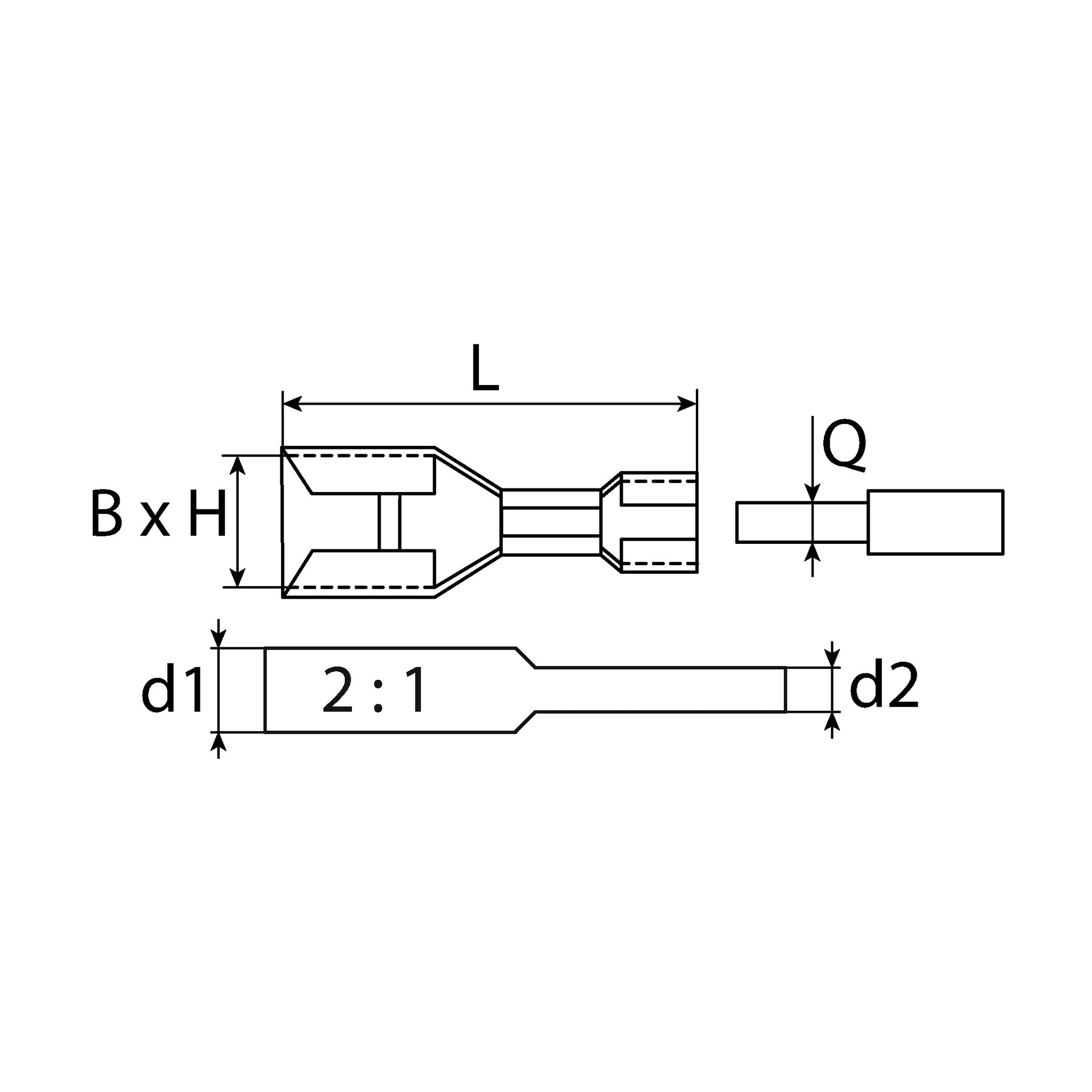

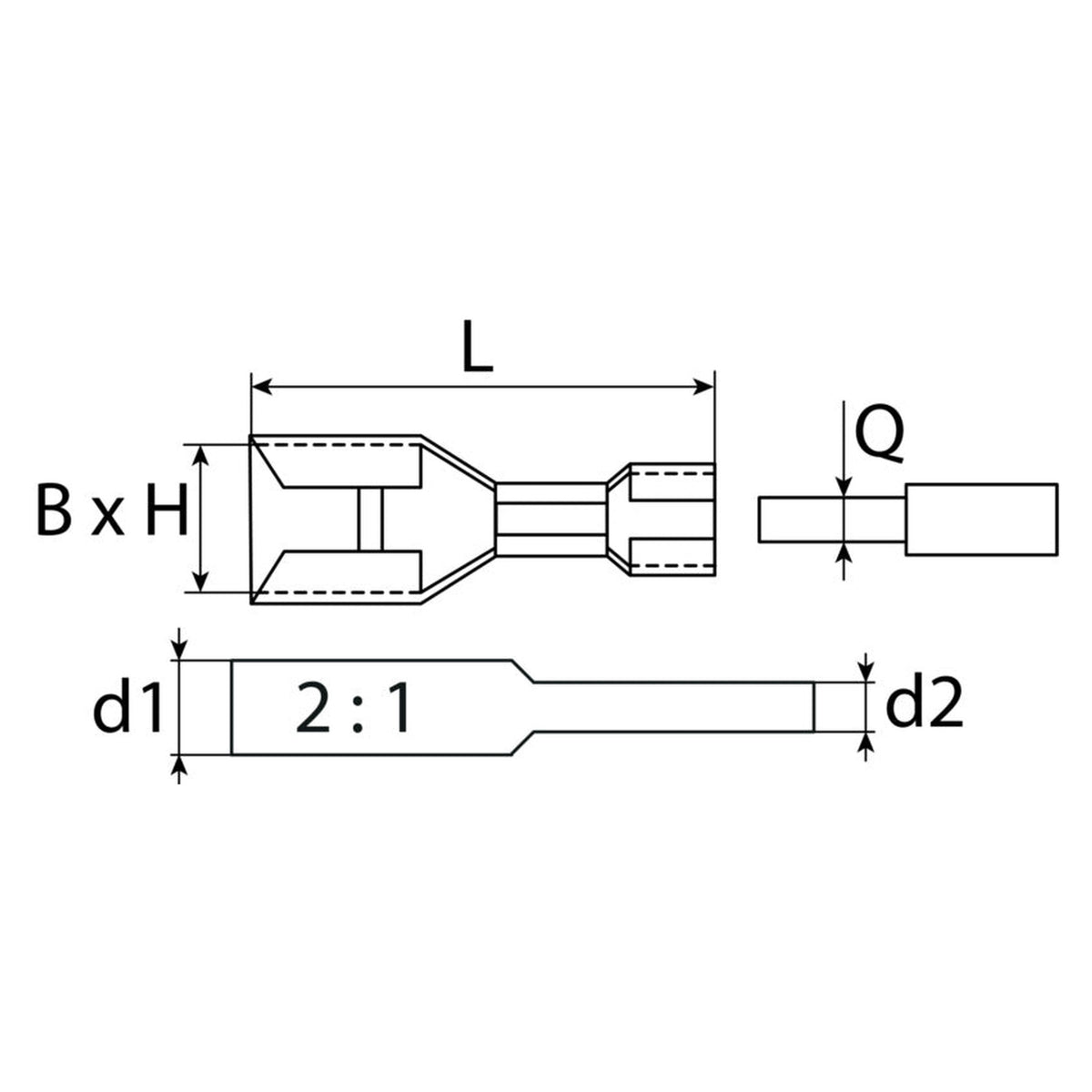

Die Flachsteckhülse ist unisoliert, das Messing liegt nach dem Stecken frei. Der beiliegende Wärmeschrumpfschlauch aus Polyolefin zieht sich unter Wärme im Verhältnis 2:1 zusammen und legt sich dadurch um die fertige Verbindungsstelle. Angegeben sind für den Schlauch die Eigenschaften selbstverlöschend, flammwidrig, unschmelzbar und silikonfrei; das betrifft den Schlauchwerkstoff, nicht die fertig montierte Steckverbindung.

Verbreitet am Fahrrad und in der Elektroinstallation

Flachsteckhülsen mit Wärmeschrumpfschlauch sind nicht nur an Nabendynamos gebräuchlich: Fahrradmechanik, allgemeine Elektroinstallation, Hausmeisterei und Heimwerkerarbeiten setzen sie ebenso für lösbare Steckverbindungen an dünnen Leitungen ein.

Häufige Fragen

Passt das Set an meinen Nabendynamo?

Das hängt vom vorhandenen Anschluss ab. Steckmaß und Aderquerschnitt am Nabendynamo müssen zu den Werten dieses Sets passen, also 2,8 mm und 0,5 bis 1 mm². Wer diese Werte nicht kennt, misst die vorhandene Hülse oder Leitung nach, bevor er bestellt.

Was liegt dem Blister bei?

Vier Flachsteckhülsen aus Messing und ein Stück Wärmeschrumpfschlauch aus Polyolefin mit 0,1 m Ausgangslänge.

Wird die Verbindung gecrimpt oder gelötet?

SWG gibt für dieses Set keine Verbindungstechnik an. Crimpwerkzeug, Crimphöhe und Abisolierlänge richten sich dann nach der Anleitung des verwendeten Presswerkzeugs beziehungsweise der Lötausrüstung.

Eignet sich das Set für Aluminiumleitungen?

Nein. Der Anwendungsbereich der Flachstecknorm gilt für Kupferleiter; für Leiter aus Aluminium darf sie nicht angewendet werden.
