Flachsteckzunge isoliert, 6,3 mm

Der Steckanschluss für eine Ader

Die Flachsteckzunge bildet die steckbare Seite einer Verbindung: Sie sitzt auf der Ader und nimmt eine passende Flachsteckhülse auf. Zwei Ausführungen unterscheiden Farbe und Kabelquerschnittsbereich der Anschlusshülse, das Steckmaß von 6,3 mm bleibt bei beiden gleich. So lässt sich eine bestehende Leitung mit einem lösbaren, steckbaren Anschluss versehen.

Ein Steckmaß für die Gegenseite

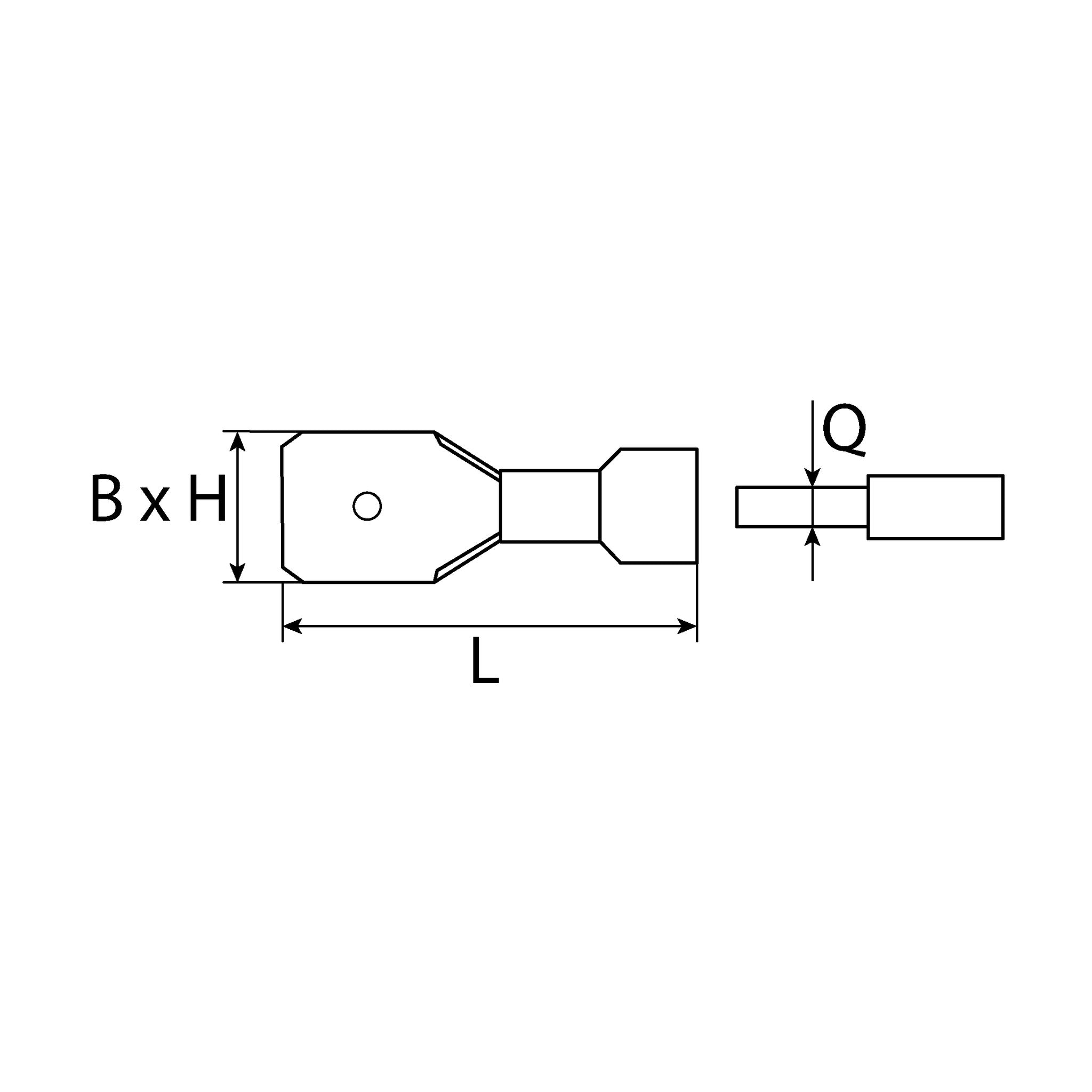

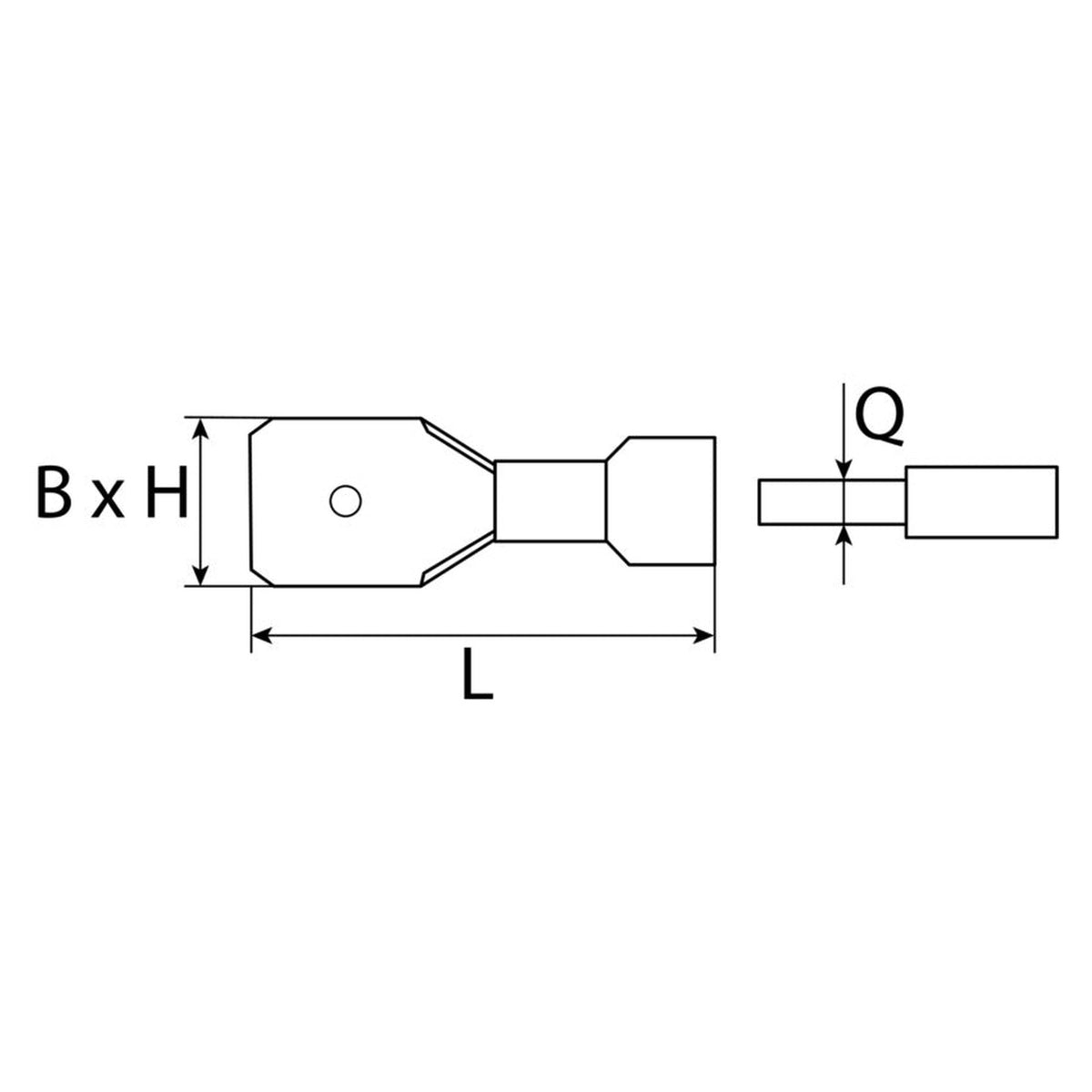

Der Steckanschluss misst 6,3 mm in der Breite und 0,8 mm in der Stärke; darüber greift eine Hülse mit demselben Maß. Diese Bauart gibt es in vier gebräuchlichen Steckgrößen; nur eine Hülse mit gleichem Maß passt auf diese Zunge.

Anschlusshülse für die Ader

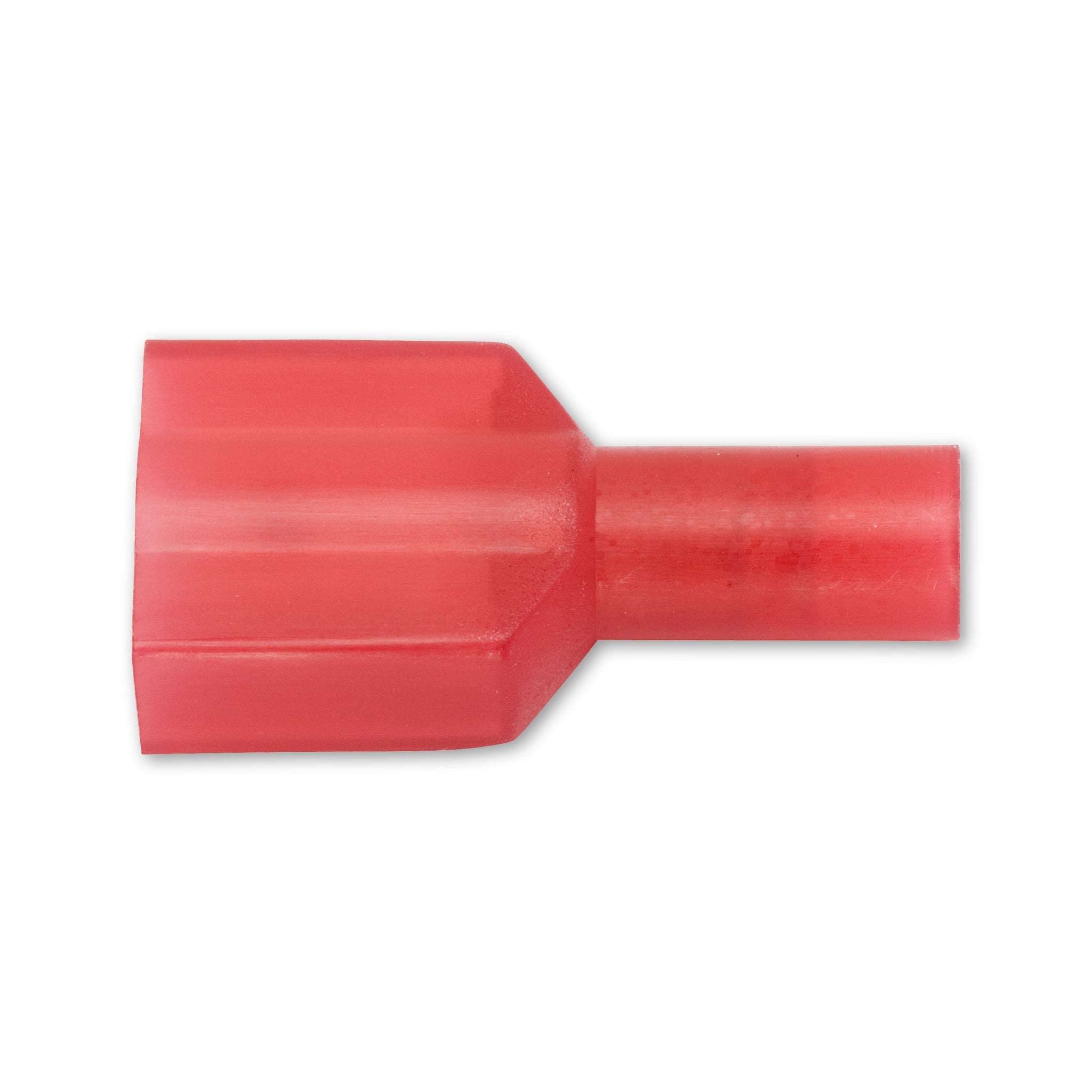

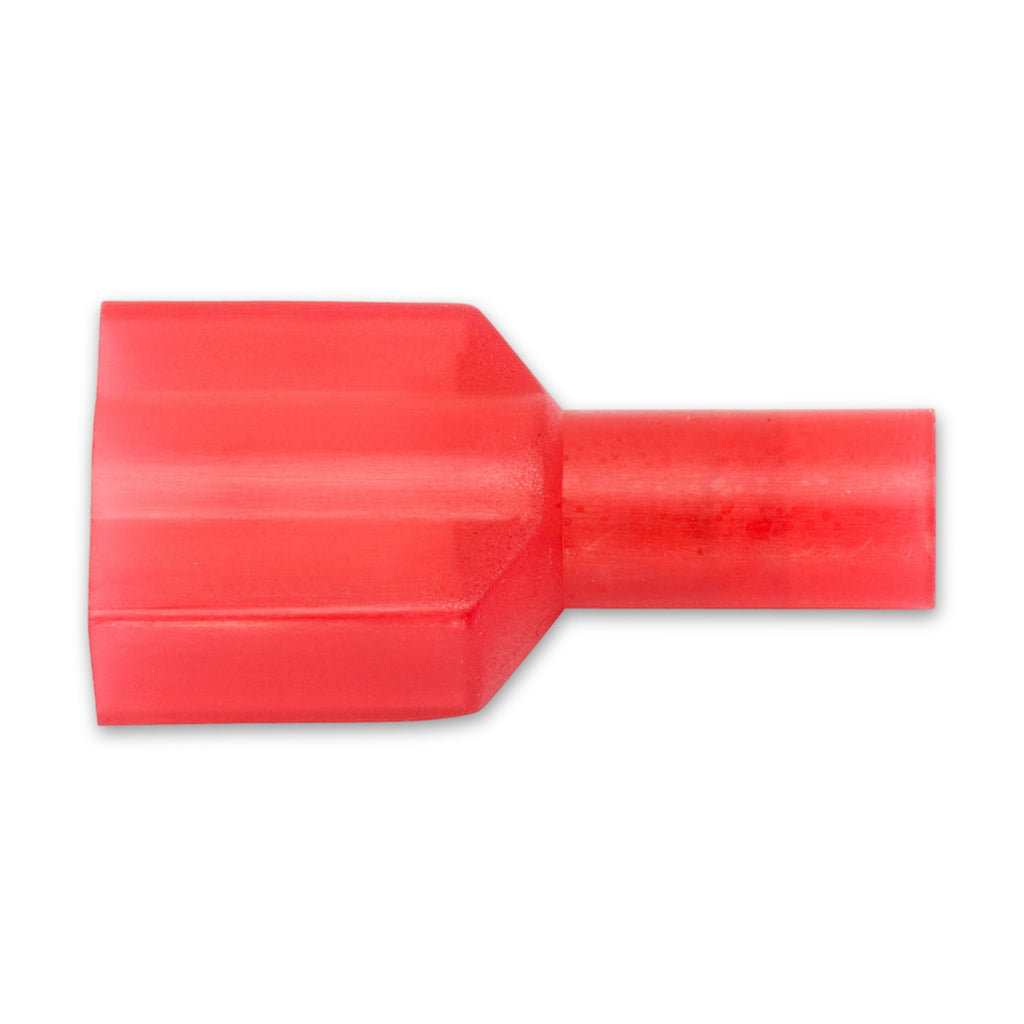

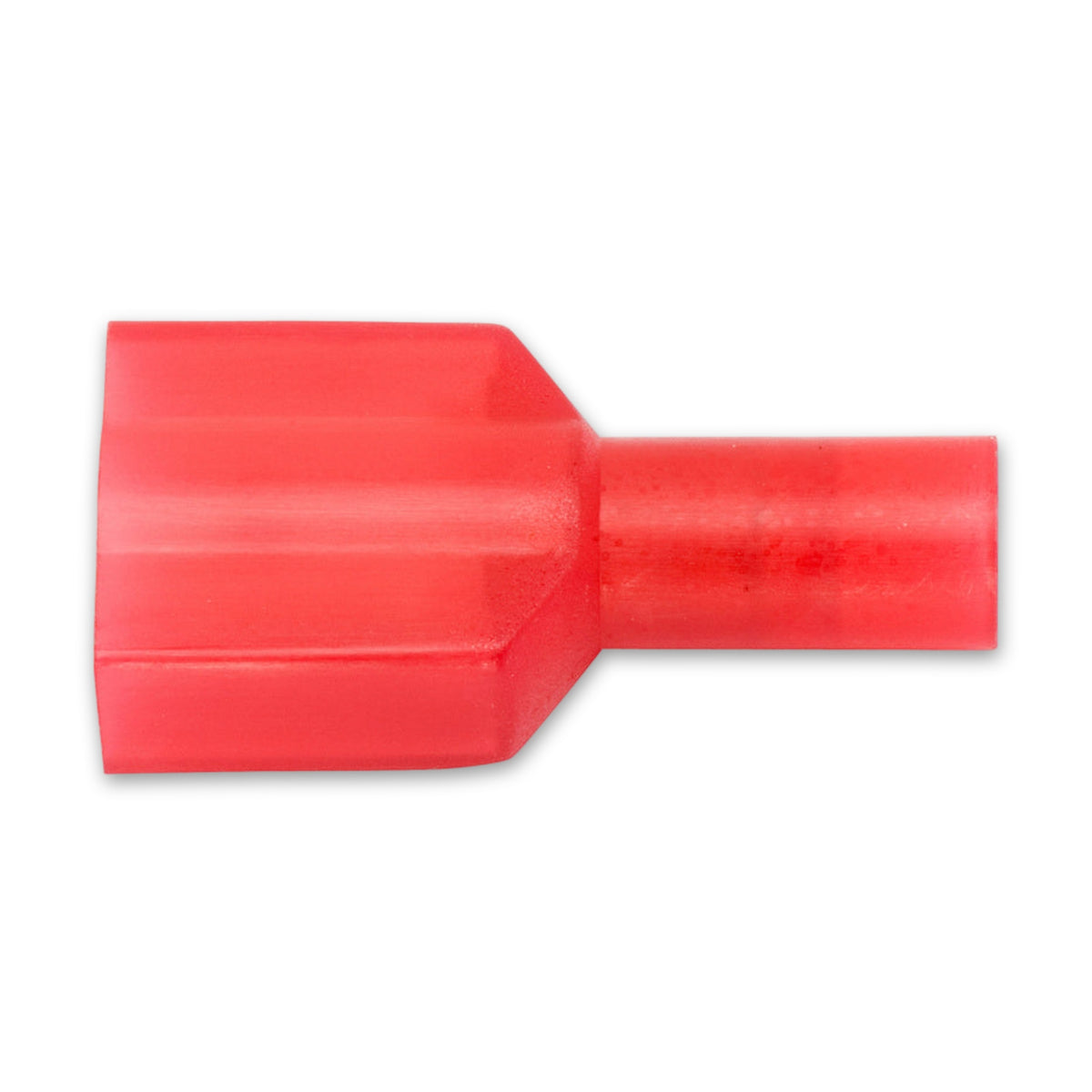

Hinter dem Steckanschluss liegt eine 11 mm lange Anschlusshülse, in die die Ader eingeführt wird; eine Isolierung aus PVC deckt sie ab. Innendurchmesser und Farbe der Isolierung richten sich nach dem vorgesehenen Kabelquerschnitt: Die rote Ausführung ist für 0,5 bis 1,5 mm² angegeben, die blaue Ausführung für 1,5 bis 2,5 mm². Die Farbe zeigt so auf einen Blick den passenden Querschnittsbereich.

Wo diese Zunge zum Einsatz kommt

Als Verwendungszusammenhang nennt SWG die Ergänzung zum lösbaren Abzweigverbinder: Eine bestehende Leitung wird angezapft, die Zunge stellt an dieser Stelle einen steckbaren Anschluss her, der sich später wieder abziehen lässt, ohne die Leitung erneut zu öffnen. Verbindungsmaterial dieser Art ist in Elektroinstallation, Kfz-Werkstatt, Hausmeisterei und Heimwerkerbereich gebräuchlich, als eigenständiges Bauteil oder als Teil einer Baugruppe.

Wo eine Grenze liegt

Die Zunge ist nicht dafür bestimmt, durch Ziehen an der Leitung wieder getrennt zu werden; zum Lösen gehört das Abziehen der Hülse vom Steckanschluss. Abisolierlänge, Crimphöhe und Crimpwerkzeug sind hier nicht festgelegt; eine Passung zu einem bestimmten Gegenstück ist nicht zugesagt.

Häufige Fragen

Welche Ausführung passt zu meinem Kabel?

Das hängt vom Kabelquerschnitt ab. Die rote Ausführung ist für 0,5 bis 1,5 mm² angegeben, die blaue für 1,5 bis 2,5 mm²; liegt der Querschnitt dazwischen oder außerhalb, hilft die jeweils näherliegende Ausführung nicht zuverlässig weiter.

Passt jede 6,3-mm-Hülse auf diese Zunge?

Nur, wenn Steckbreite und Stärke übereinstimmen. 6,3 mm ist eine von vier gebräuchlichen Steckgrößen bei Flachsteckverbindungen; eine Hülse mit anderem Maß lässt sich nicht sicher aufstecken.

Lässt sich die Verbindung durch Ziehen am Kabel lösen?

Nein, dafür ist sie nicht vorgesehen. Zum Trennen wird die Hülse vom Steckanschluss abgezogen, ohne am Kabel selbst zu ziehen.

Ist ein Crimpwerkzeug im Lieferumfang enthalten?

Enthalten ist nur die Flachsteckzunge selbst, kein Crimpwerkzeug. Zum Anschließen der Ader an die Anschlusshülse wird ein passendes Crimpwerkzeug separat benötigt.
