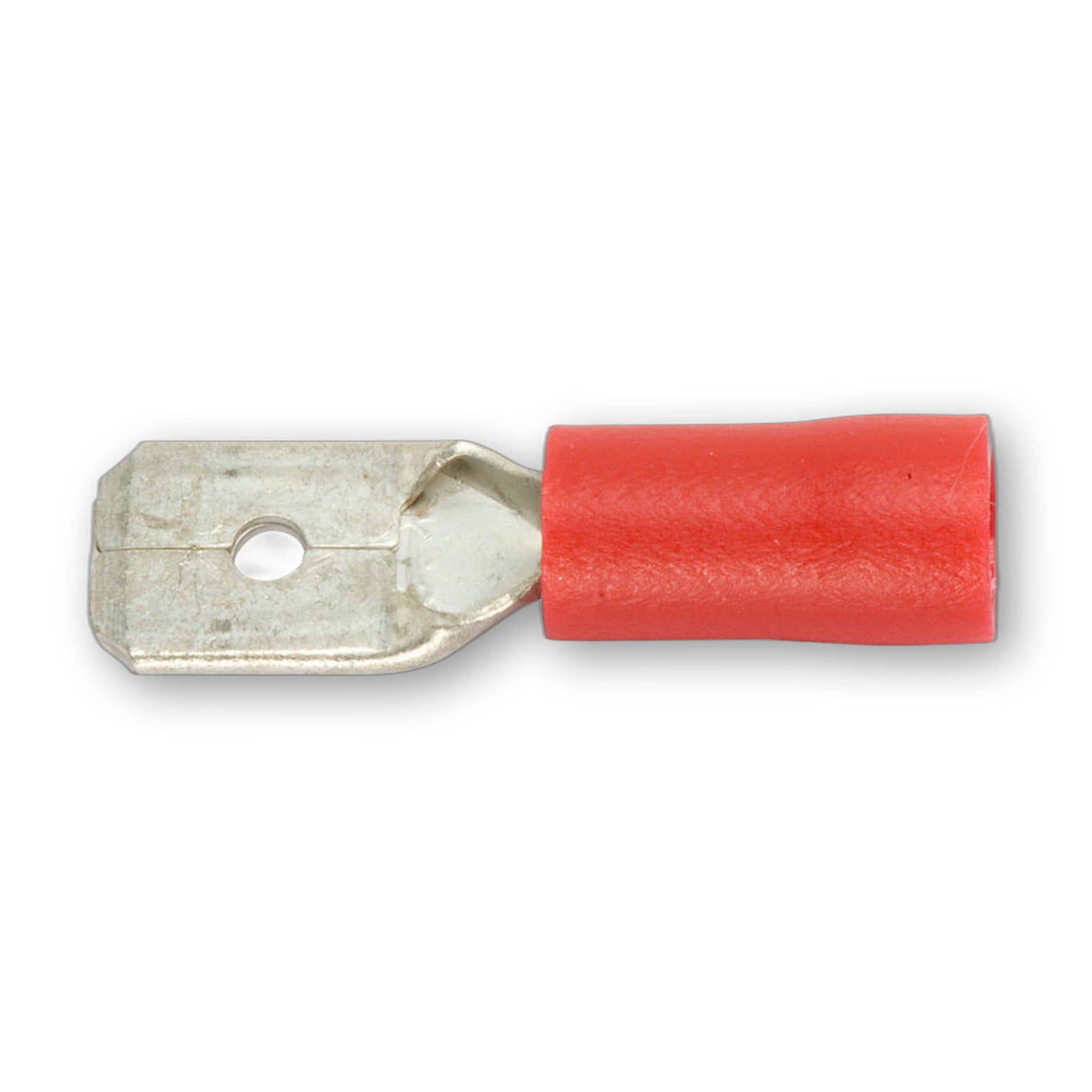

Kfz-Flachsteckzunge teilisoliert, PVC bis 105 °C

Aufgesteckt statt verschraubt

Eine Flachsteckverbindung besteht aus einem Flachstecker und einer passenden Steckhülse; verwendet wird sie als eingebautes oder integriertes Teil eines Betriebsmittels oder Bauteils oder als selbständiges Einzelteil. Beide Seiten müssen dieselbe Steckbreite haben: DIN EN 61210 nennt dafür die Größen 2,8 mm, 4,8 mm, 6,3 mm und 9,5 mm, jeweils mit Loch oder mit eingeprägten Rastpunkten. Welche Größe für die einzelne Ausführung gilt, steht in der Auswahl.

Die Isolierung bleibt am Anschluss

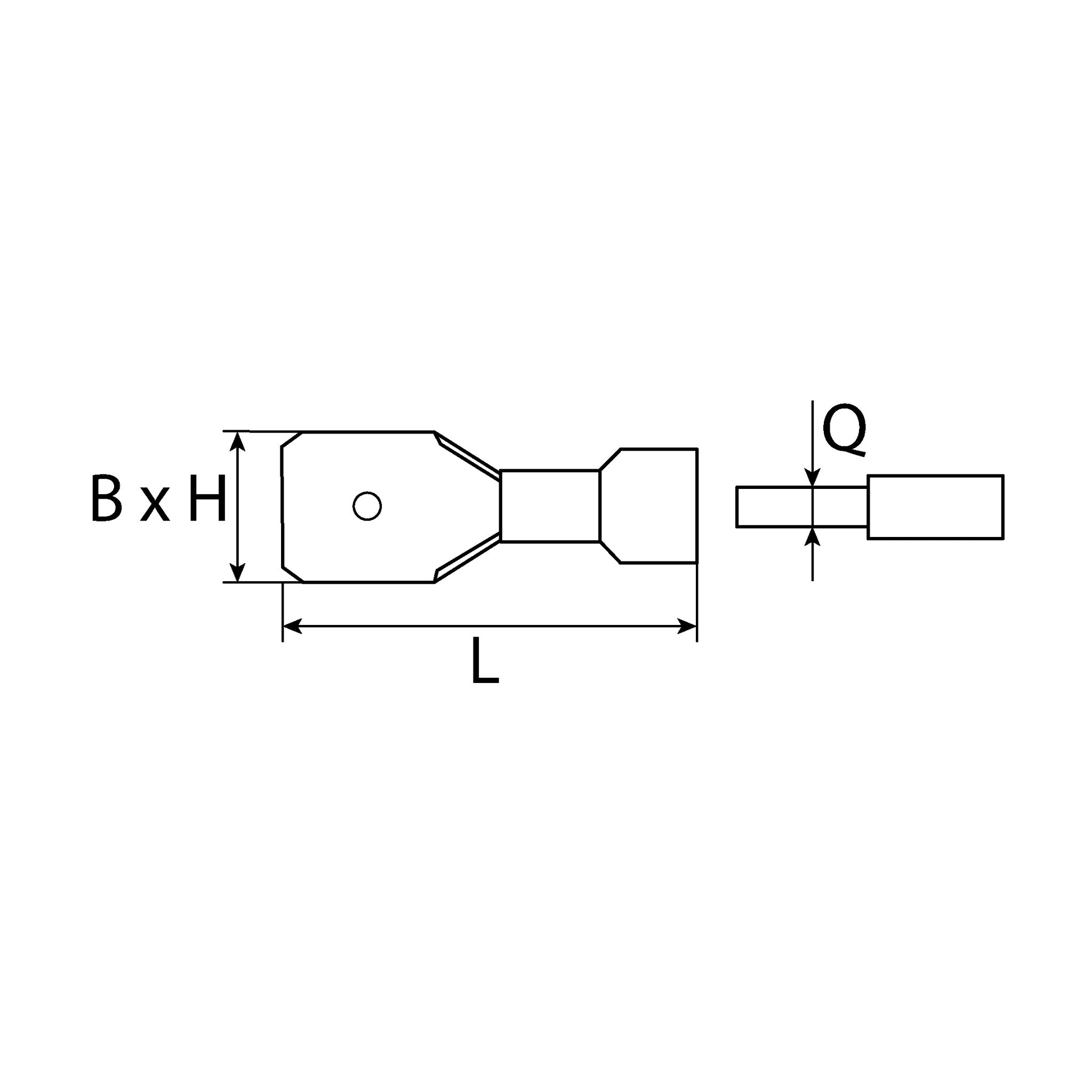

Als Isoliermaterial ist PVC angegeben, die Ausführung als teilisoliert. Die Zunge selbst ist 0,4 mm stark, die Einsteckhöhe beträgt 0,8 mm. Für die Nennspannung sind maximal 600 V geführt, für die Temperaturbeständigkeit maximal 105 °C; eine Zusage zu zulässigem Strom, Erwärmung, Übergangswiderstand oder Einsatzdauer ist damit nicht verbunden.

Häufige Fragen

Lässt sich die Verbindung durch Ziehen am Kabel trennen?

Dafür ist sie nicht bestimmt: Flachsteckverbindungen sind nicht dazu gedacht, durch Ziehen an der Leitung getrennt zu werden.

Welche Leiter kommen infrage?

Der Anwendungsbereich der Norm für Flachsteckverbindungen nennt flexible oder starre mehrdrähtige Kupferleiter bis einschließlich 6 mm² und starre eindrähtige Kupferleiter bis einschließlich 2,5 mm²; für Leiter aus Aluminium darf sie nicht angewendet werden. Dass diese Zunge die Anforderungen der Norm erfüllt, ist damit nicht gesagt.

Welches Crimpwerkzeug und welche Crimphöhe gelten?

Dazu legt dieser Text nichts fest. Crimpverbindungen sind lötfreie Verbindungen zur Verwendung in Elektro- und Elektronikgeräten; Verarbeitung, Werkzeug und Prüfung ergeben sich aus den Unterlagen des Artikels.
