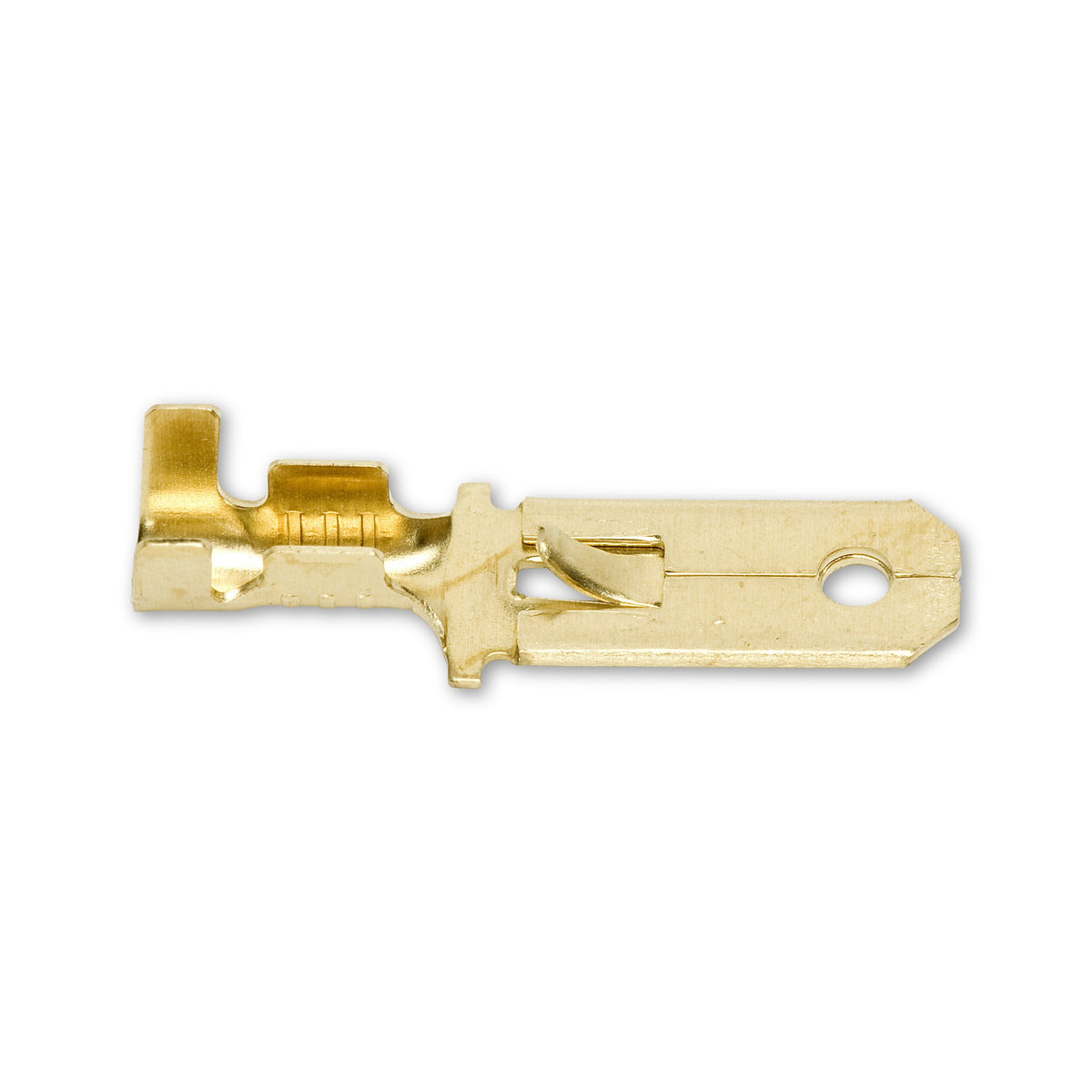

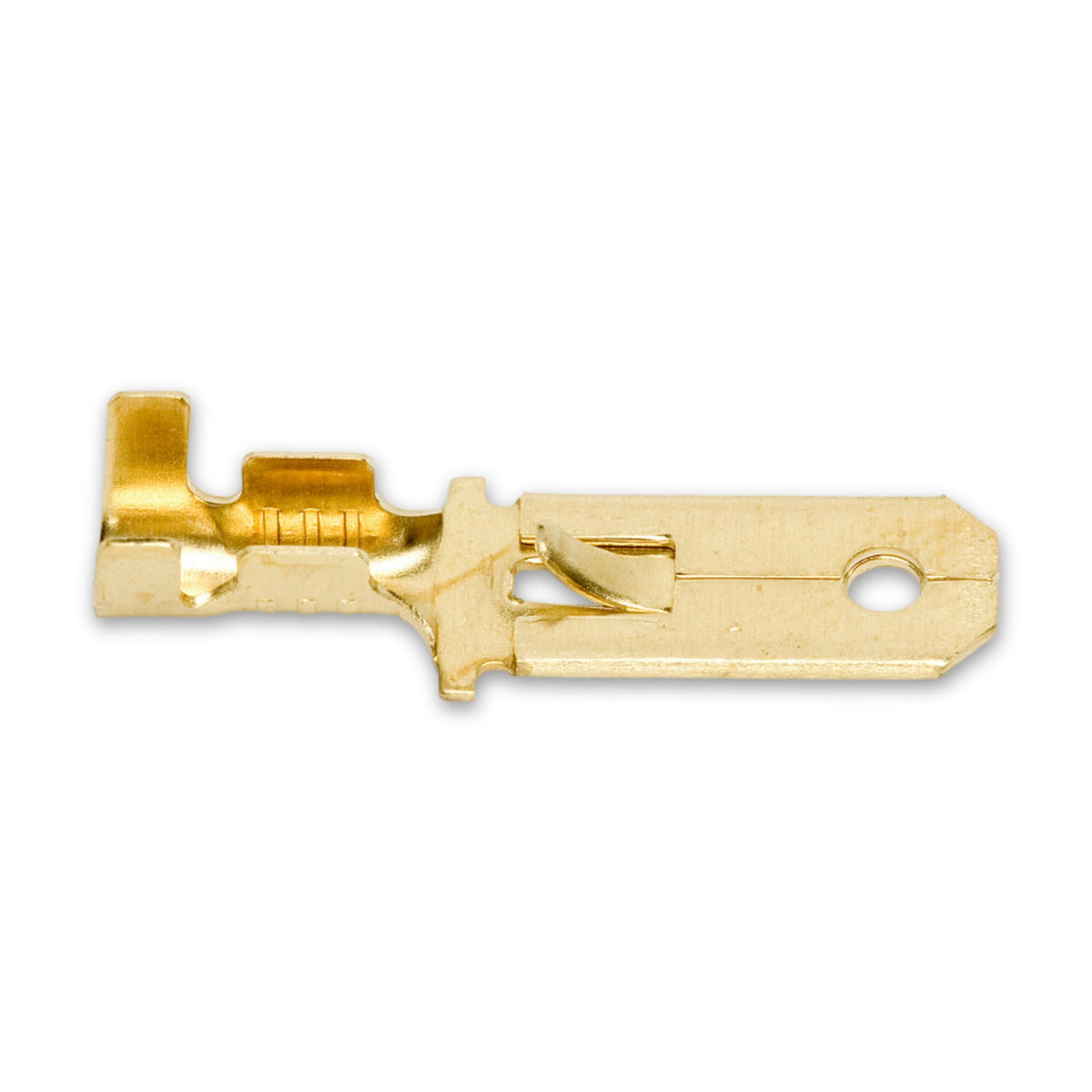

Flachsteckzunge unisoliert mit Raste, Messing, 6,3 mm

Blankes Messing für die Verbindung mit Raste

Diese Flachsteckzunge verbindet eine Ader mit einer Flachsteckverbindung im Steckmaß 6,3 mm, entweder als selbständiges Einzelteil oder als eingebautes Teil eines Betriebsmittels. Sie ist unisoliert: Ein Kunststoffmantel gehört nicht dazu, das Messing bleibt frei sichtbar. Die Zunge ist vorgeformt und mit Raste ausgeführt.

Welche Ader in die Hülse passt

Die Hülse nimmt Leiterquerschnitte von 1,5 bis 2,5 mm² auf, ihr Innendurchmesser liegt bei 2,5 mm. Zusammen mit dem Steckmaß 6,3 mm entscheidet dieser Bereich, ob die Zunge zur vorhandenen Leitung und zum Gegenstecker passt.

Wie viel Platz die Verbindung braucht

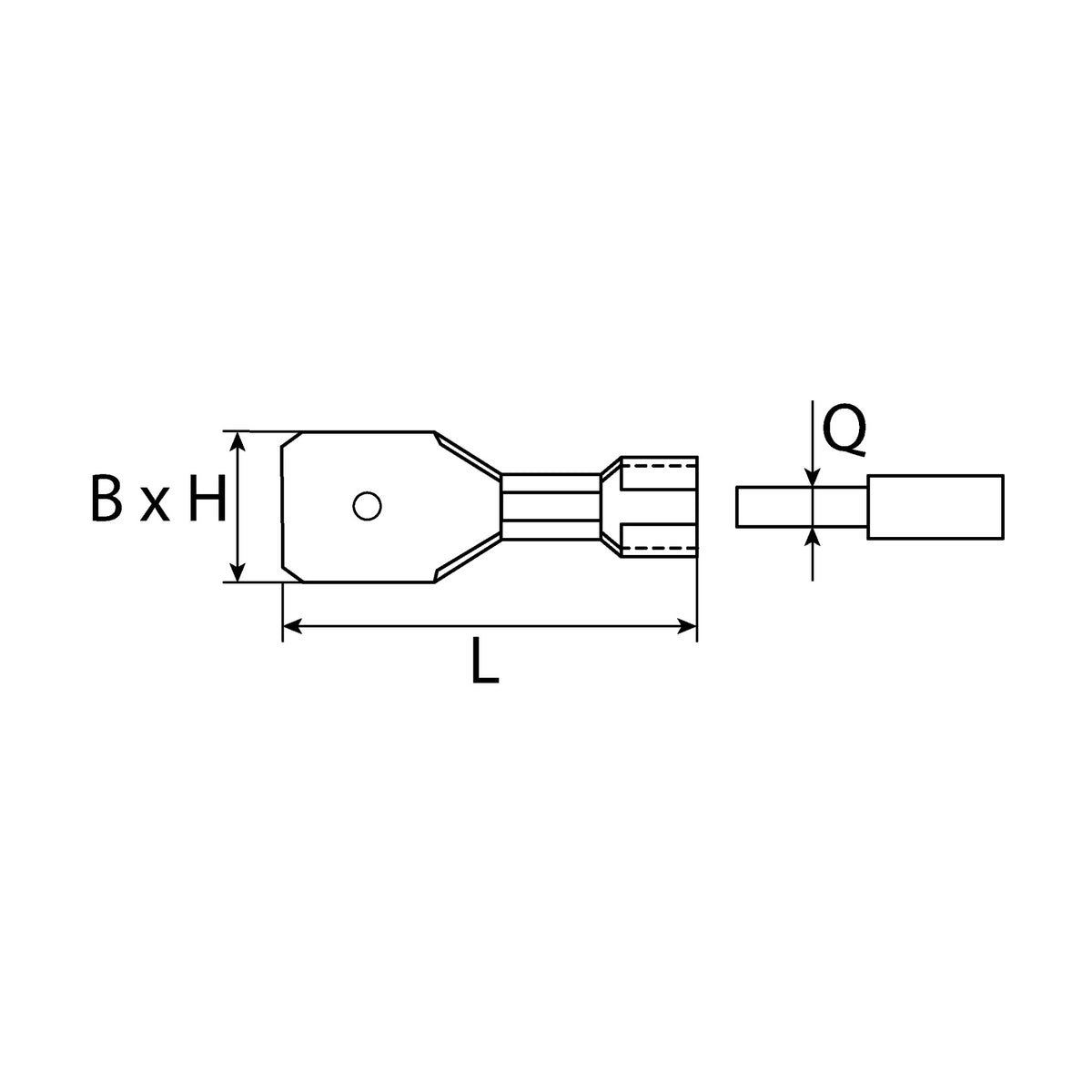

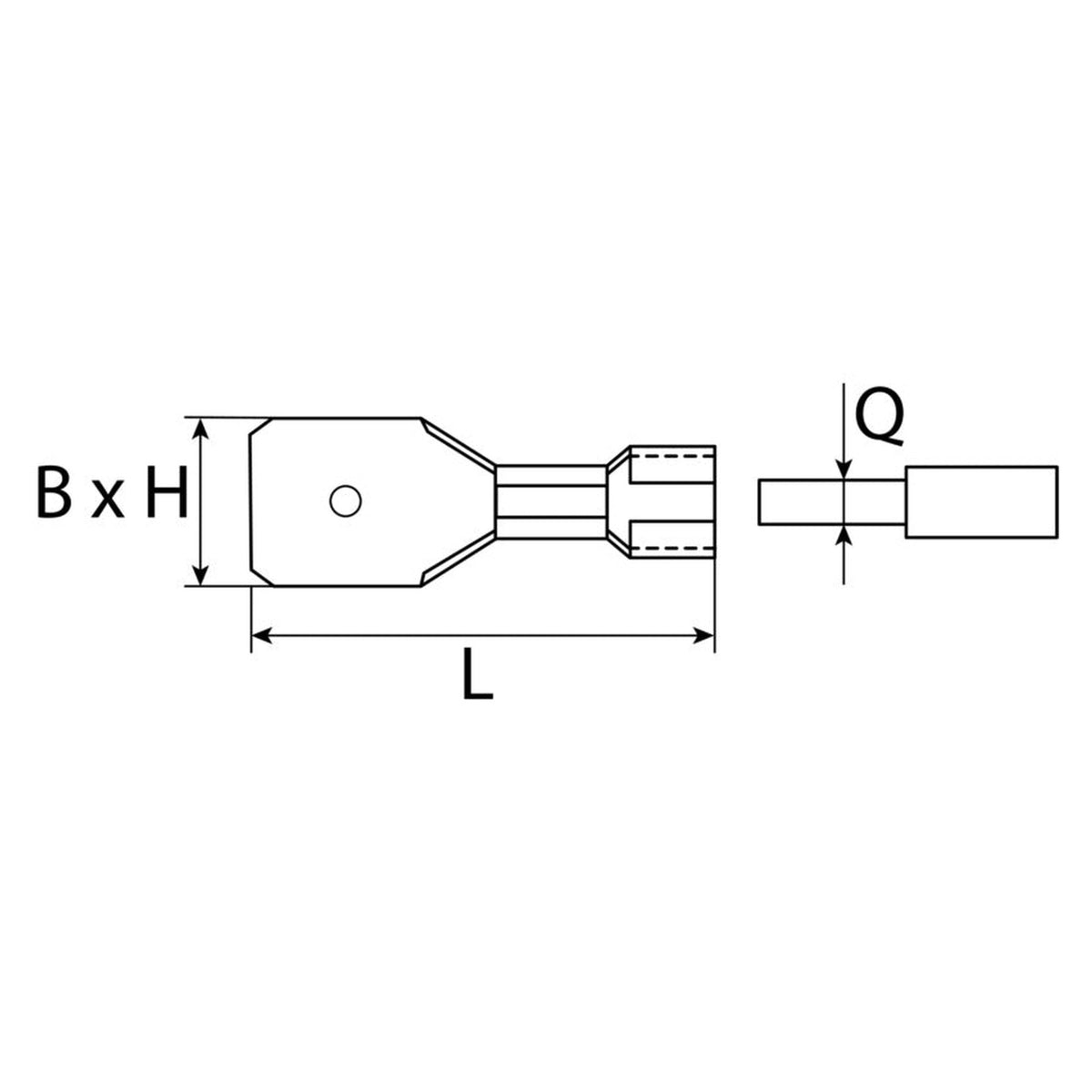

• 24,5 mm Gesamtlänge: 14 mm entfallen auf den Stecker, 10,5 mm auf die Hülse; danach richtet sich, ob im Gehäuse oder am Klemmenblock genug Platz bleibt.
• Blankes Messing ohne Mantel: Der Berührschutz der fertigen Verbindungsstelle ist keine Eigenschaft der Zunge, sondern eine Frage der Auslegung des Stromkreises.

Einsatz in der Praxis

Flachsteckzungen dieser Bauart werden in der Elektroinstallation, in der Kfz-Werkstatt, in der Hausmeisterei und beim Heimwerken eingesetzt, überall dort, wo eine Ader lösbar an eine Flachsteckverbindung angeschlossen werden soll. Flachsteckverbindungen dieser Art sind nicht dazu bestimmt, durch Ziehen an der Leitung getrennt zu werden.

Häufige Fragen

Welche Gegenseite braucht die Zunge?

Eine Flachsteckhülse im Steckmaß 6,3 mm. Flachsteckverbindungen gibt es in den Größen 2,8, 4,8, 6,3 und 9,5 mm, Zunge und Hülse gehören jeweils zur selben Größe. Am einfachsten lässt sich das an der vorhandenen Gegenseite prüfen.

Für welchen Leiterquerschnitt ist die Zunge ausgelegt?

Der Leiterbereich reicht von 1,5 bis 2,5 mm². Damit passt die Zunge zu Adern in diesem Querschnittsbereich; für dünnere oder dickere Leiter braucht es eine andere Ausführung.

Wie wird die blanke Anschlussstelle vor Berührung geschützt?

Über die Auslegung des Stromkreises, zum Beispiel durch ein Gehäuse oder eine zusätzliche Isolierhülse an der fertigen Verbindungsstelle. Die Zunge selbst besteht aus blankem, unisoliertem Messing und liefert diesen Schutz nicht mit. Wer die Verbindung plant, sollte den Berührschutz deshalb selbst vorsehen.
