Flachverbinder, Stahl verzinkt, nach EN 14545

Wo Pfosten und Balken zusammentreffen

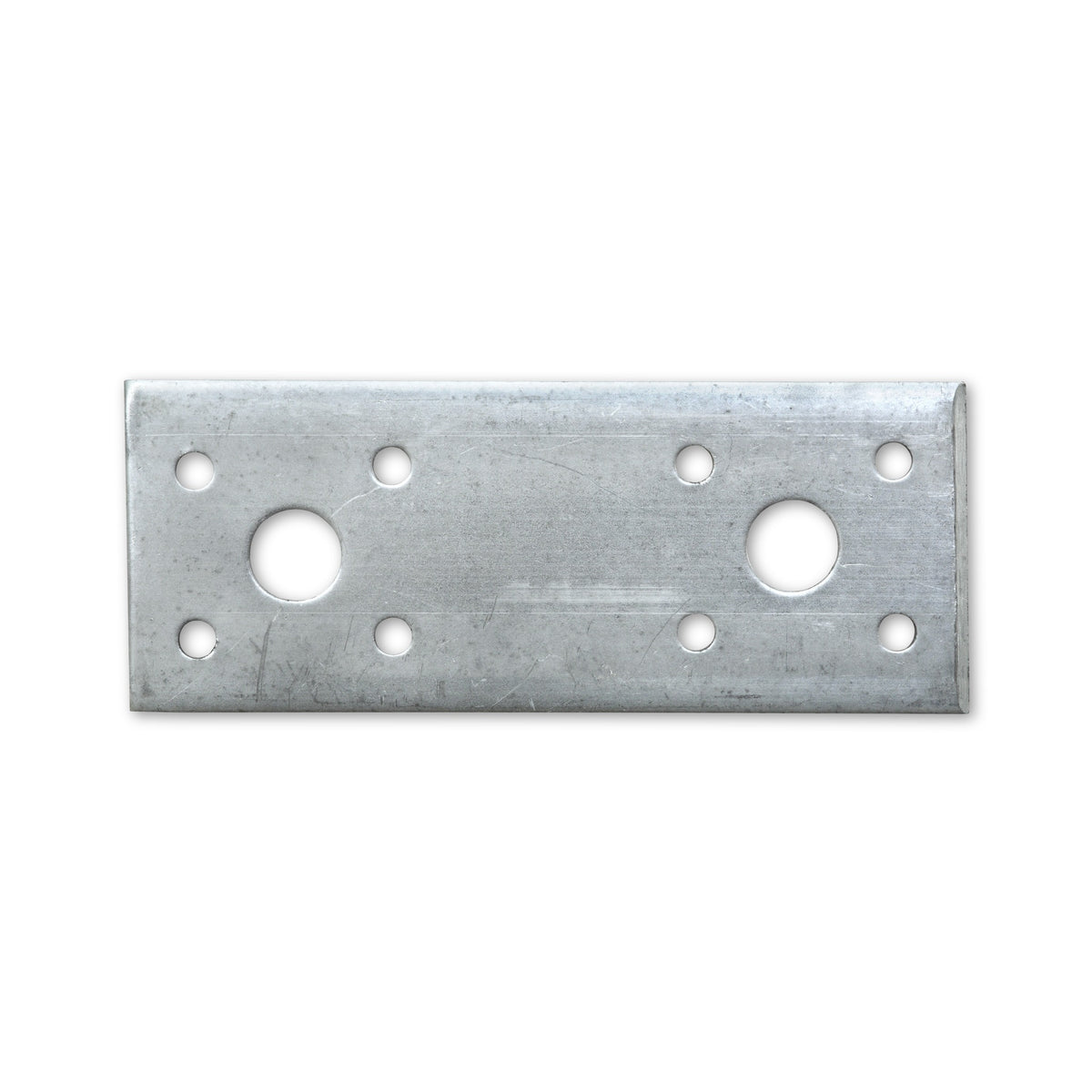

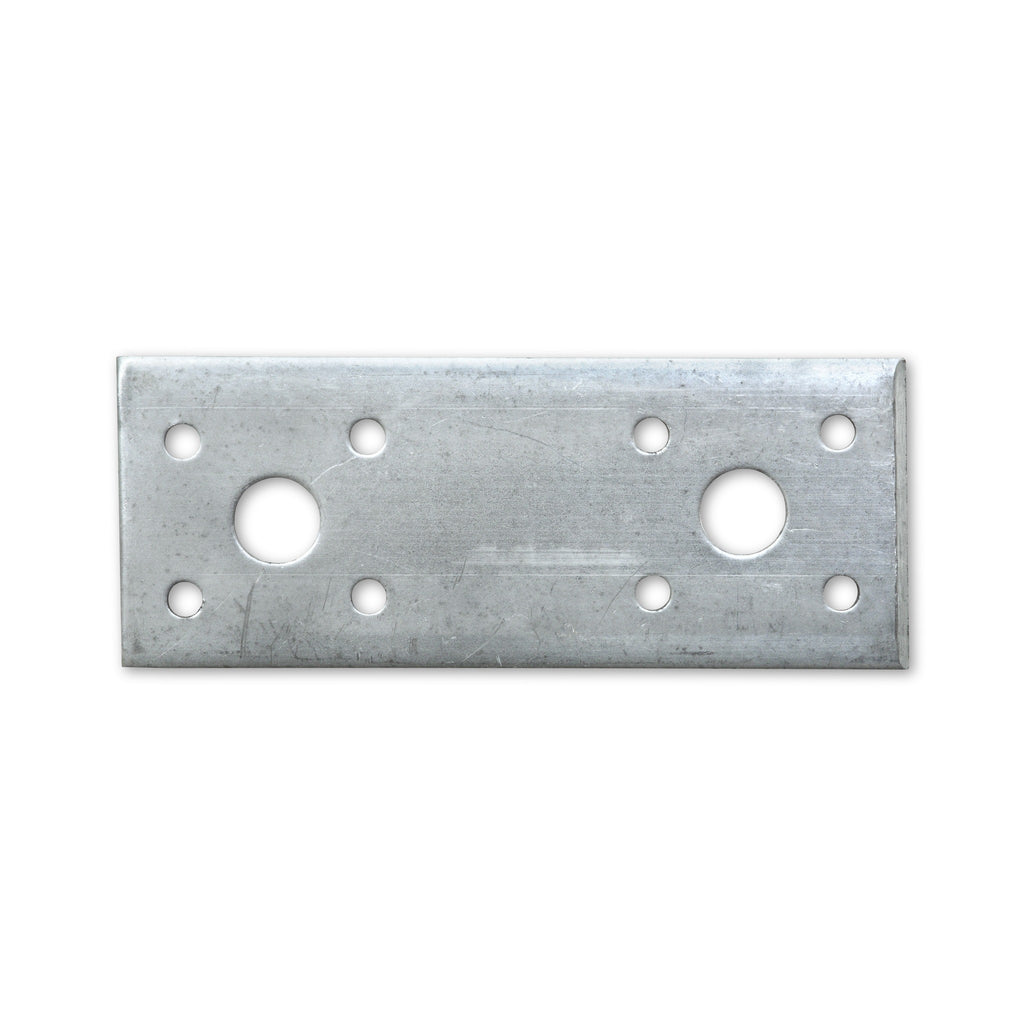

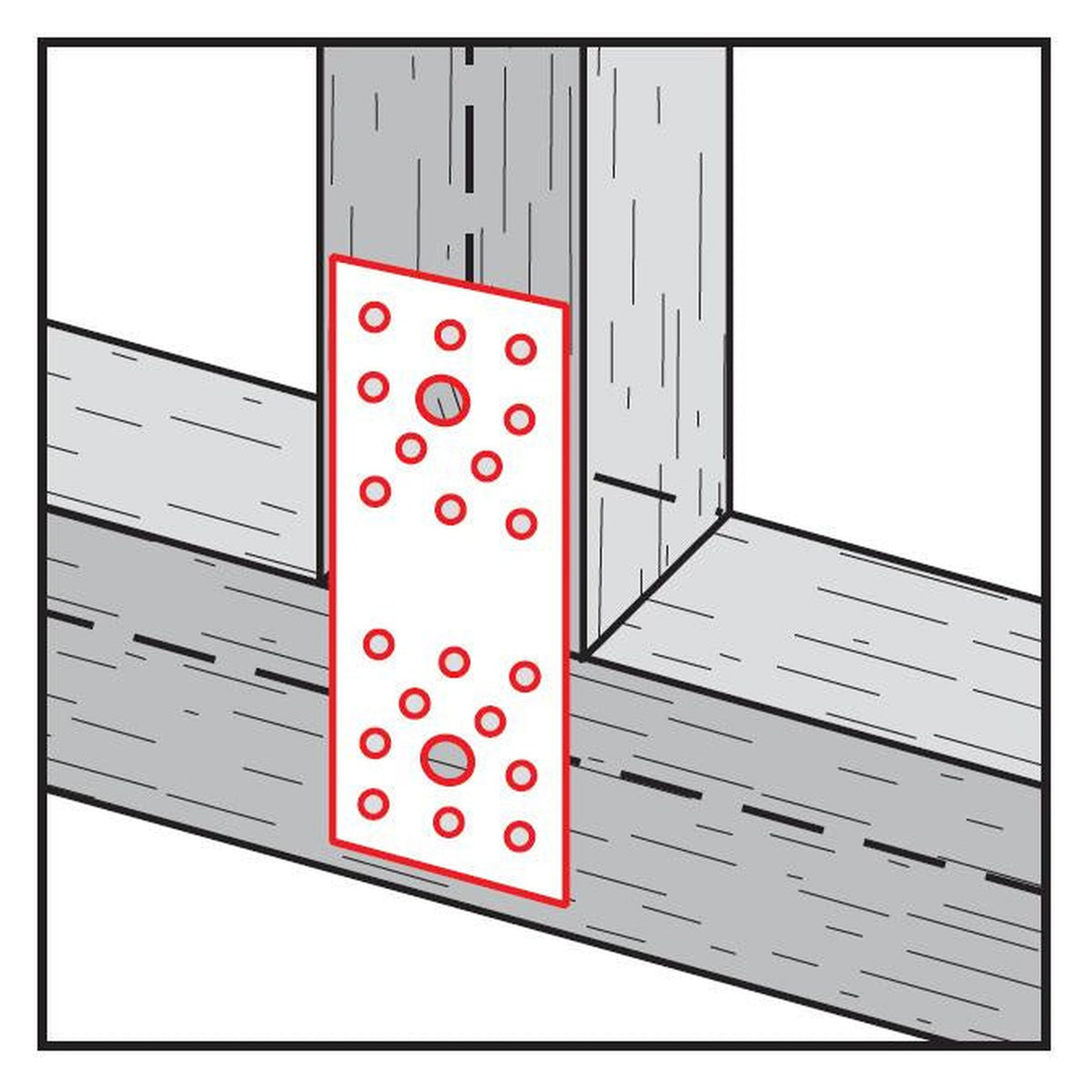

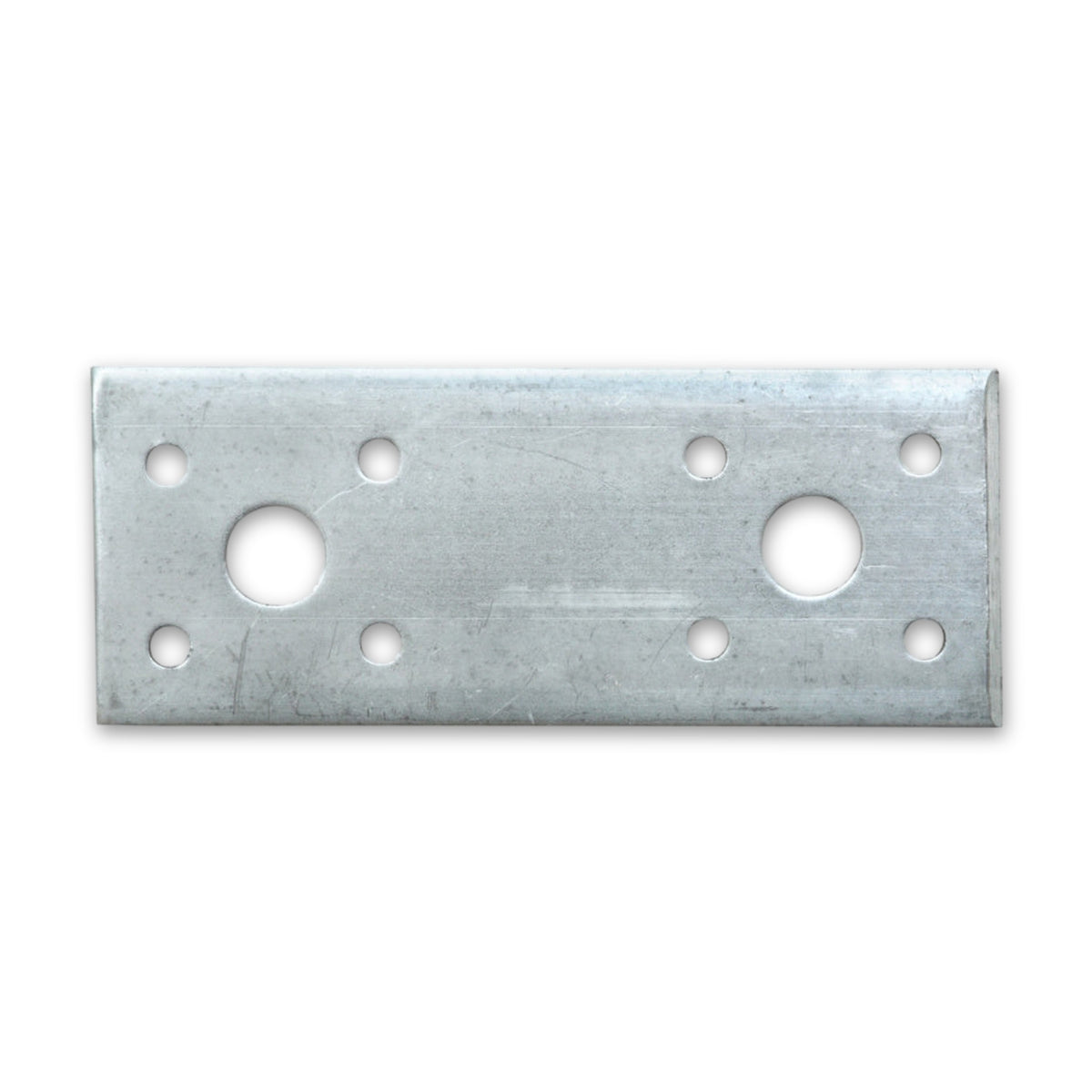

Ein Pfosten trifft auf einen Balken, und beide sollen ihre Lage zueinander behalten. Der Flachverbinder aus verzinktem Stahl liegt flach auf beiden Hölzern und verbindet sie über sein Lochbild aus Nagel- und Bolzenlöchern. Er ist für Verbindungen von Holz an Holz sowie von Holz an Beton vorgesehen, vorrangig für den Anschluss eines Pfostens an einen Balken und für die Lagesicherung.

Zwei Wege der Kraftübertragung

Bei mittigem Kraftangriff überträgt der Verbinder Druck- und Zugkräfte und nimmt außerdem abhebende Kräfte auf. An Holz kommen Ankernägel (Kammnägel) mit 4,0 mm Durchmesser oder Holzschrauben zum Einsatz, an Beton Bolzen durch die größeren Bolzenlöcher. Zwei der fünf Größen tragen zusätzlich Schraubenlöcher mit 7 mm Durchmesser für den Anschluss über Schrauben.

Fünf Größen für unterschiedliche Querschnitte

Die Ausführungen unterscheiden sich in Länge (100 bis 195 mm), Breite (40 bis 90 mm) und Blechstärke (2,5 oder 3 mm). Welche Größe zum Anschluss passt, ergibt sich aus dem bautechnischen Nachweis der Verbindung und den zugehörigen Montageunterlagen, nicht aus der Blechgröße allein. Im Holzbau und in der Zimmerei kommen solche Flachverbinder etwa im Fachwerkständerbau zum Einsatz, wo ein senkrechter Pfosten an einen liegenden Balken anschließt.

Häufige Fragen

Welche Größe passt zu meinem Holzquerschnitt?

Das hängt vom jeweiligen Anschluss ab, nicht von einer festen Tabelle. Die fünf Größen unterscheiden sich in Länge und Breite; der bautechnische Nachweis Ihres Anschlusses und die zugehörigen Montageunterlagen bestimmen die passende Größe.

Wird genagelt, geschraubt oder verbolzt?

Beides ist vorgesehen. An Holz sind Ankernägel (Kammnägel) mit 4,0 mm Durchmesser oder Holzschrauben vorgesehen, an Beton Bolzen. Zwei Größen (100 × 40 × 3 und 195 × 90 × 3) haben zusätzlich Schraubenlöcher mit 7 mm Durchmesser.

Ist der Flachverbinder für den Außenbereich oder Feuchträume geeignet?

Dazu liegt für diesen Artikel keine Angabe vor. Wählen Sie für dauerhaft feuchte oder witterungsausgesetzte Anschlüsse Verbindungsmittel und Bauteile, die ausdrücklich dafür vorgesehen sind.

Worin unterscheidet sich der Flachverbinder von einem Winkelverbinder oder einer Lochplatte?

Der Flachverbinder ist ein ebenes Blech, das flach auf beiden Hölzern aufliegt, etwa beim geraden Anschluss eines Pfostens an einen Balken. Ein Winkelverbinder ist dagegen abgewinkelt und verbindet Bauteile über Eck. Eine Lochplatte ist ebenfalls ein flaches, gelochtes Blech und wird etwa bei Fachwerk und Kehlbalkenbindern eingesetzt; ihre Maße und Lochbilder gehören nicht zu diesem Artikel.
