Flachwinkel für Leichtbau, Stahl verzinkt

Flach anliegende Verbindung für Leichtbau und Regale

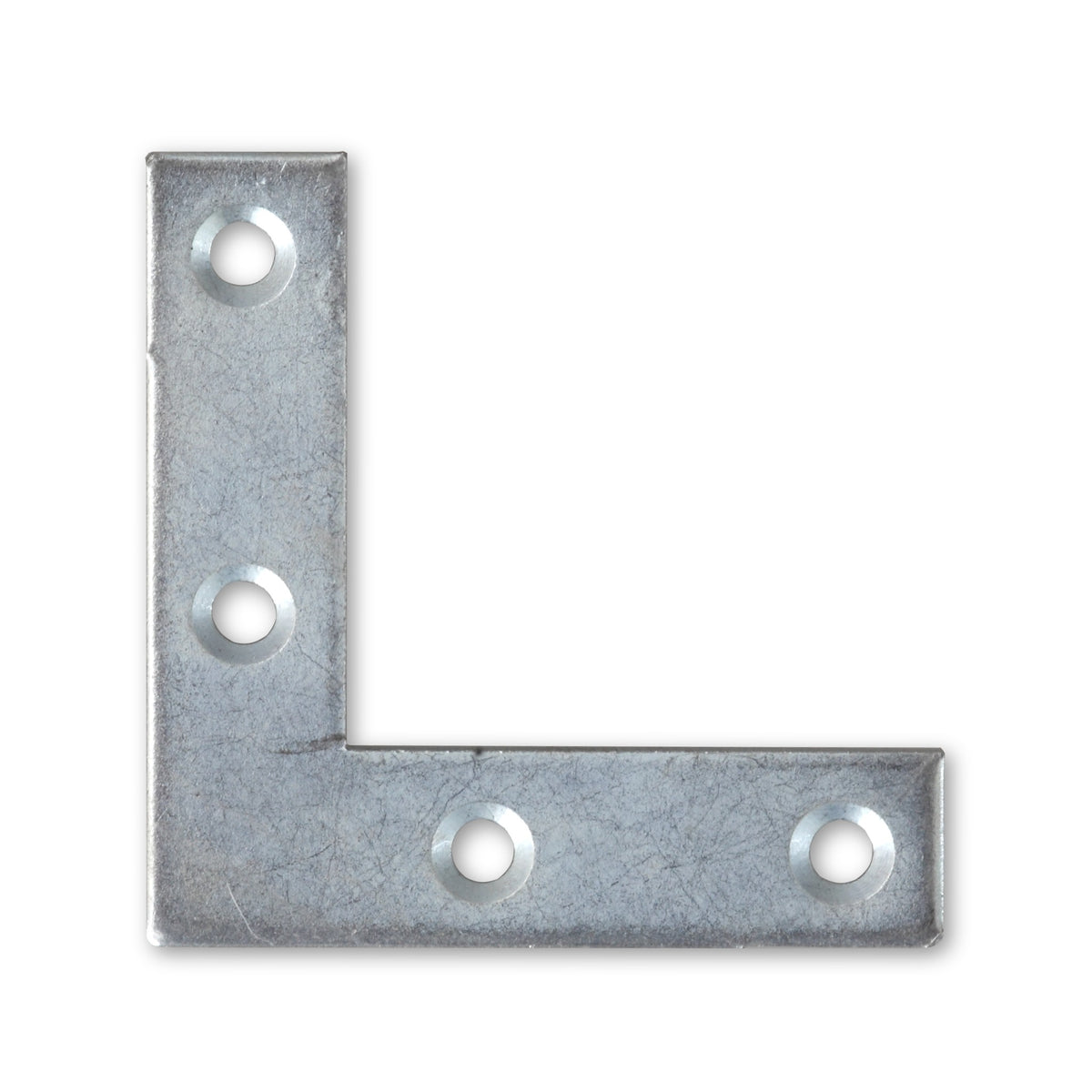

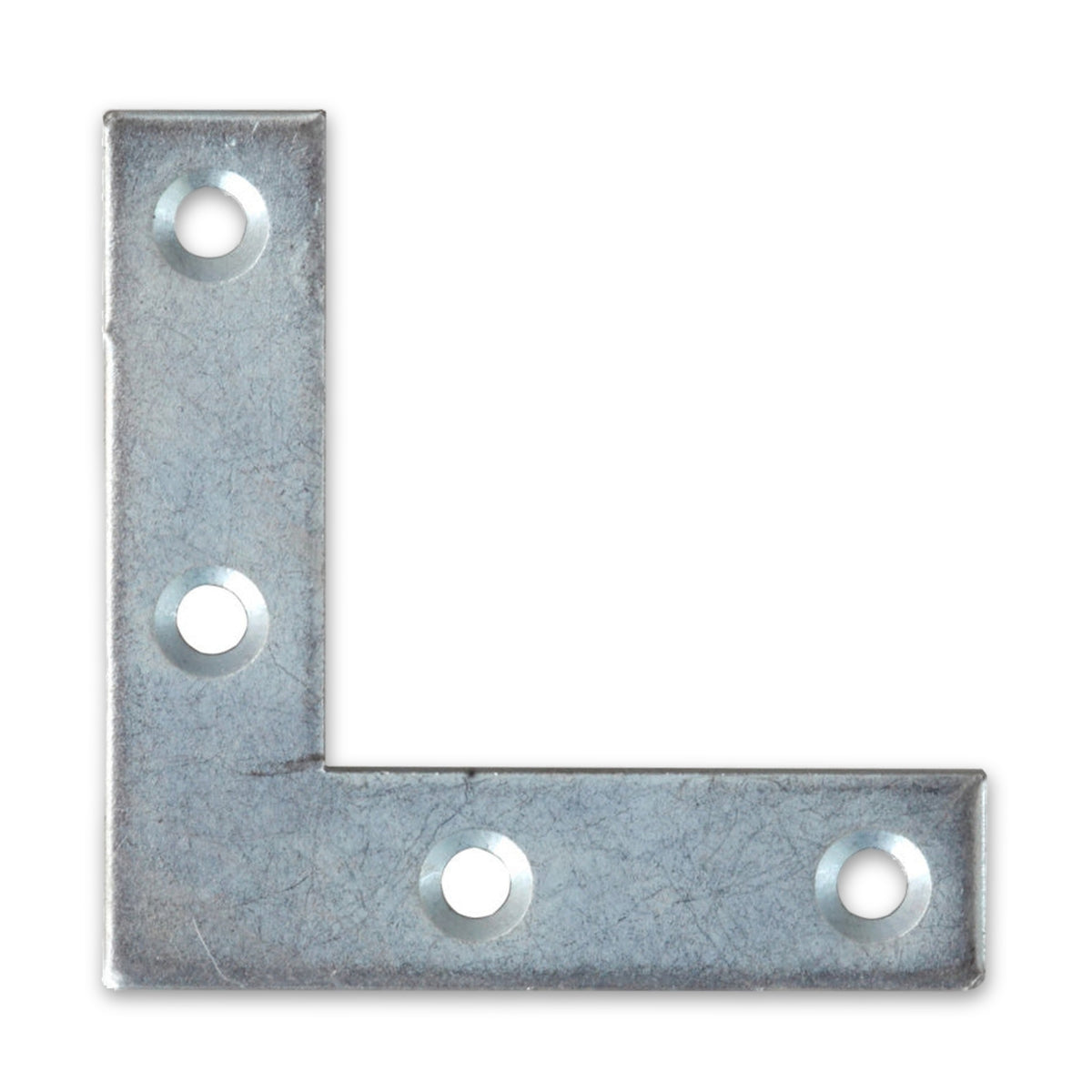

Der Flachwinkel aus verzinktem Stahl verbindet zwei Teile flach in einer Ebene, ohne eine Kante zu umgreifen. Vorgesehen sind nicht tragende Verbindungen an Leichtbaukonstruktionen, etwa beim Bau von Regalen, Stühlen und Tischen. Sieben Größen von 25 bis 200 mm Schenkellänge unterscheiden sich außerdem in Breite, Materialstärke und Lochdurchmesser.

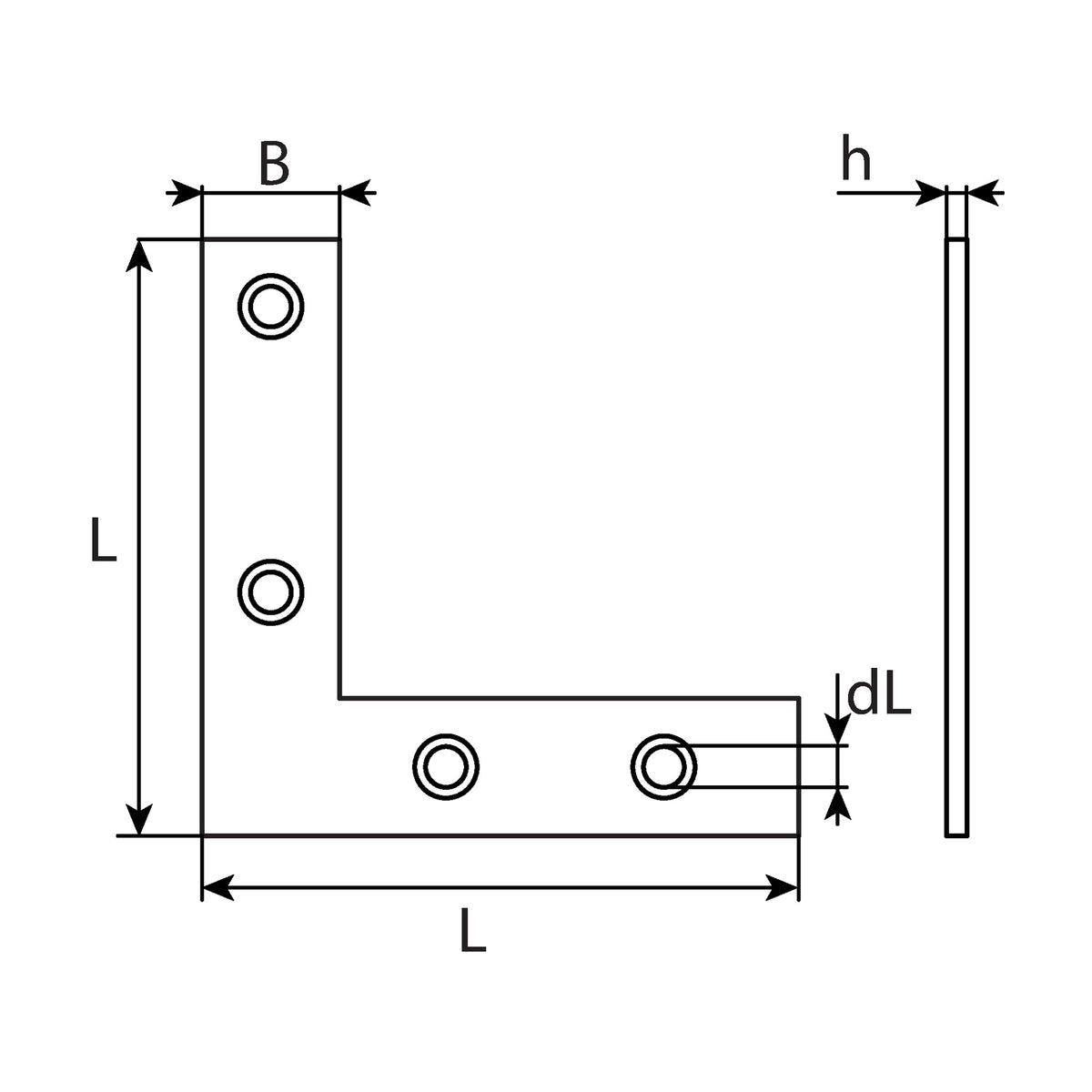

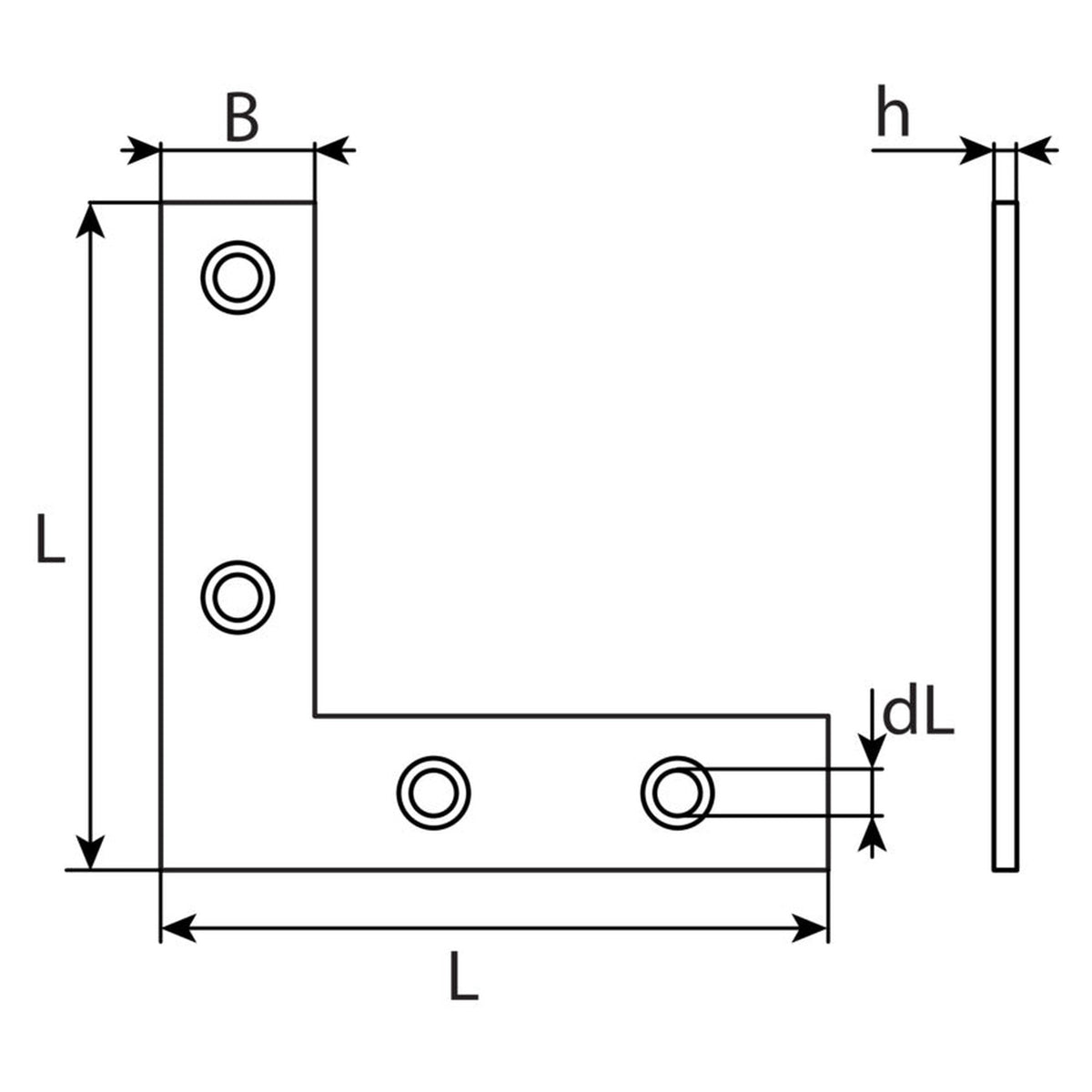

Maße und Lochbild unterscheiden die sieben Größen

• Sechs schmale Größen, ein Ausreißer: Die Größen 25 bis 75 mm teilen sich 10 mm Breite und 1,3 mm Materialstärke. Die Größe 200 mm ist mit 30 mm Breite und 2,8 mm Materialstärke deutlich kräftiger.
• Lochdurchmesser springt in zwei Stufen: Fünf Größen von 25 bis 60 mm haben 3 mm Lochdurchmesser, die Größe 75 mm 4 mm und die Größe 200 mm 6 mm. Der Lochdurchmesser ist damit neben der Schenkellänge ein weiteres Merkmal, an dem sich die sieben Größen unterscheiden lassen.
• Vier oder sechs Löcher: Die sechs kleineren Größen haben je vier Löcher, die Größe 200 mm sechs Löcher.
• Verzinkte Oberfläche: Der Stahl trägt einen Zinküberzug. Eine Aussage zur Schutzdauer oder zur Eignung für Feuchträume und den Außenbereich liegt dafür nicht vor.

Einsatz in Möbelbau, Regalbau und Werkstatt

Zwei Bretter oder Leisten liegen flach aneinander, der Winkel wird von beiden Seiten auf die Fläche geschraubt. Genutzt wird er unter anderem im Möbelbau, im Regalbau, im Leichtbau und Trockenbau sowie von Heimwerkern für kleinere Aufbauten und Reparaturen. Für Anschlüsse, die Kräfte eines Tragwerks weitergeben sollen, ist er nicht vorgesehen; dafür gibt es eigens ausgelegte Bauverbinder mit eigenem Bemessungsnachweis.

Häufige Fragen

Ist der Flachwinkel für tragende Verbindungen geeignet?

Nein, vorgesehen sind nicht tragende Verbindungen an Leichtbaukonstruktionen. Für Anschlüsse, die Kräfte eines Tragwerks aufnehmen sollen, gibt es eigens dafür ausgelegte Bauverbinder mit Bemessungsnachweis.

Was unterscheidet die lose und die im Bund erhältliche Ausführung?

Bei den Größen 25 mm und 40 mm gibt es zusätzlich eine gebündelte Ausführung. Maße, Materialstärke und Lochbild bleiben in beiden Fällen gleich, es unterscheiden sich nur Abgabeform und Preis.

Ist der Flachwinkel für den Außenbereich oder für Feuchträume geeignet?

Dazu liegt keine Angabe vor. Für Feuchträume und den Außenbereich empfehlen sich eigens dafür geeignete Werkstoffe oder Oberflächenbeschichtungen.

Was ist im Lieferumfang enthalten?

Enthalten ist ausschließlich der Flachwinkel in der gewählten Größe. Schrauben oder andere Verbindungsmittel sind gesondert zu wählen; welches Verbindungsmittel passt, ist nicht angegeben.
