Flügelmutter amerikanische Form, Edelstahl A2

Flügelmutter für Verbindungen, die ohne Schlüssel aufgehen

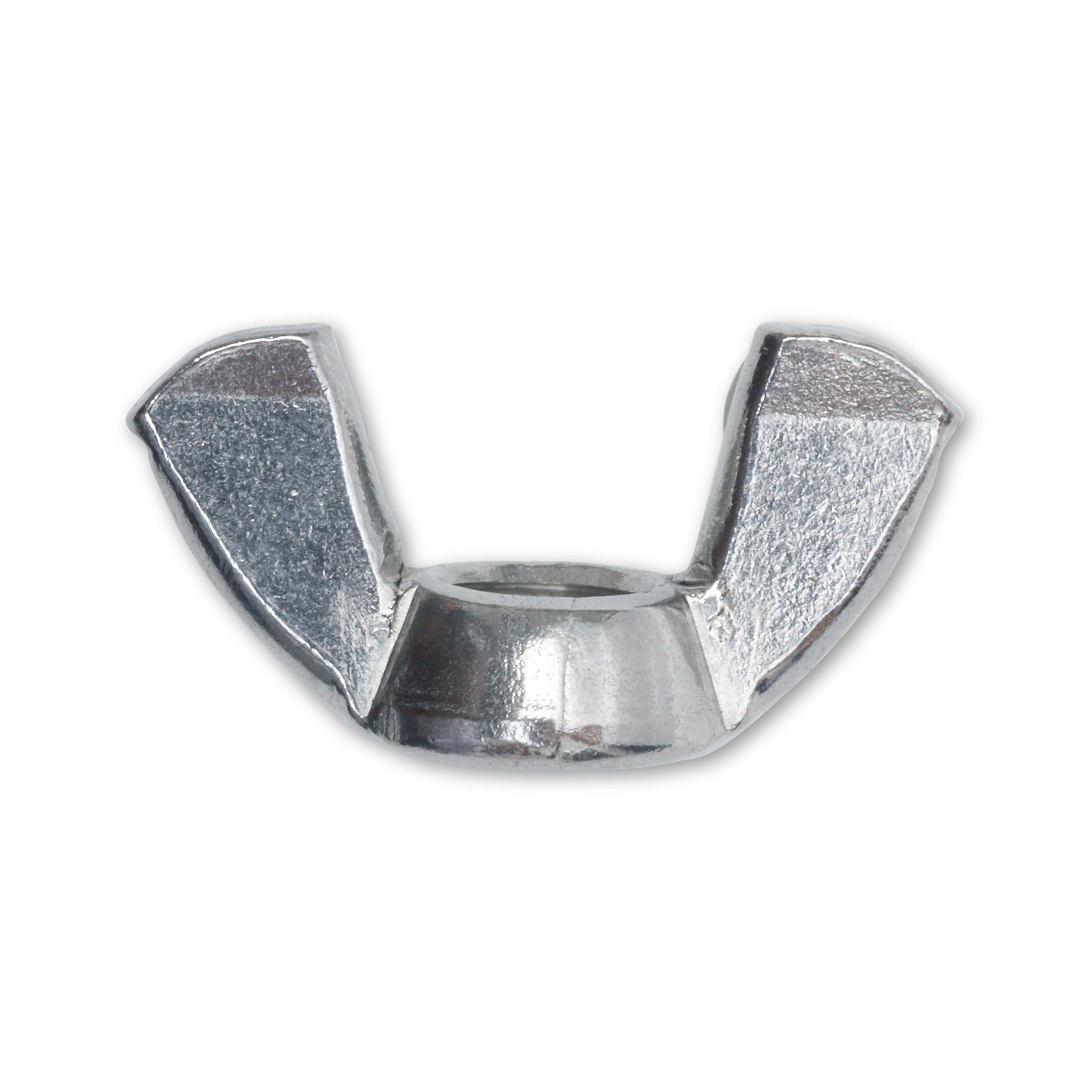

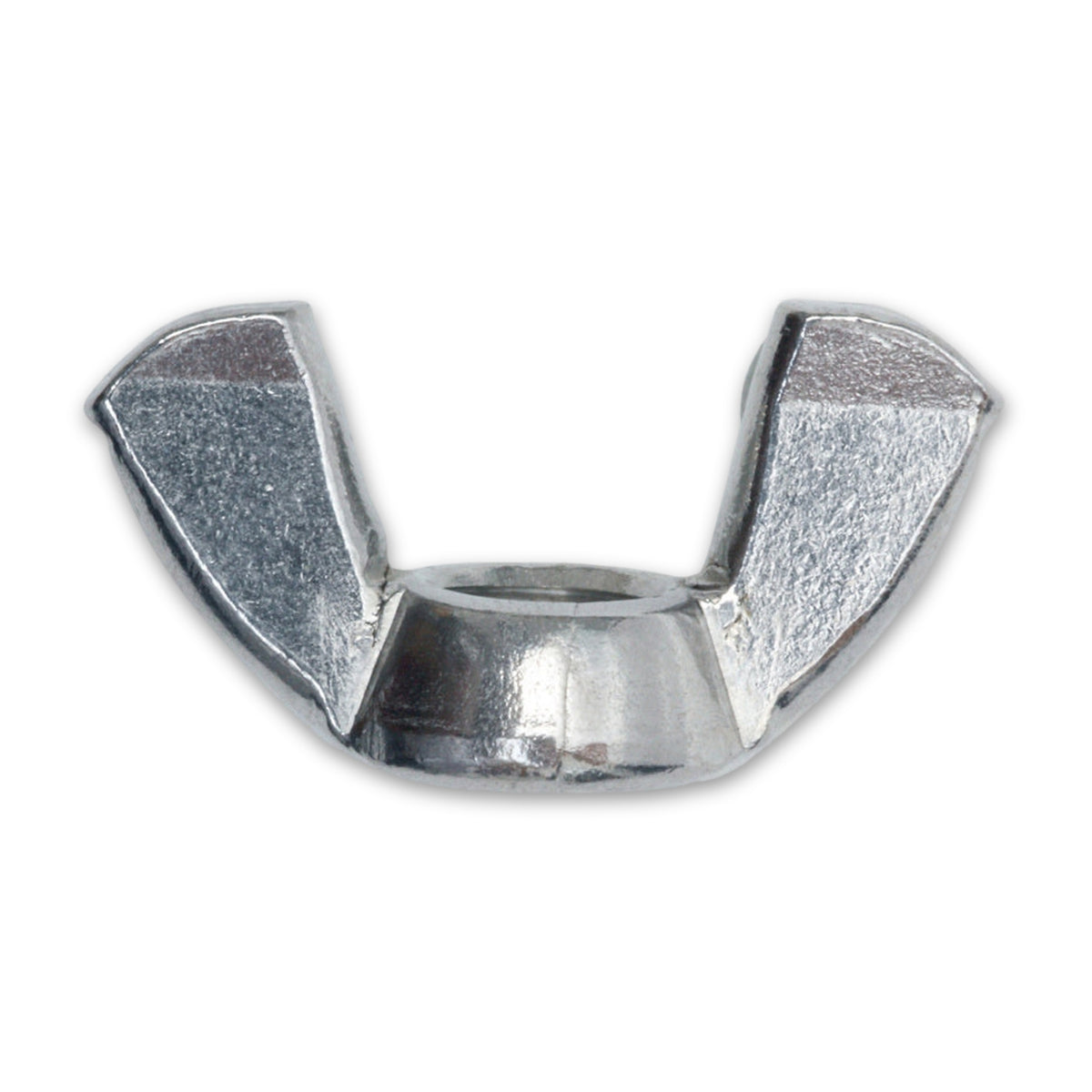

Die Flügelmutter aus Edelstahl A2 trägt zwei seitlich abstehende Flügel, an denen sich die Mutter mit Daumen und Zeigefinger anziehen und lösen lässt. Sie ist für Schraubverbindungen gedacht, die häufig geöffnet werden, und hat ein metrisches Regelgewinde von M3 bis M10. Die Flügelform ist die kleine, im Handel amerikanisch genannte.

Der Mutternkörper wird selbst zum Griff

Eine Sechskantmutter braucht bei jedem Öffnen einen Schlüssel und Platz für das Werkzeug. Bei der Flügelmutter übernehmen die Flügel diese Aufgabe: Die Mutter wird auf das Gewinde gesetzt, bis zur Anlage gedreht und an den Flügeln festgezogen, zum Öffnen läuft derselbe Griff rückwärts. Das spart Zeit überall dort, wo eine Verbindung regelmäßig gelöst wird, etwa an Deckeln und Gehäusen, an Blechen und Abschlüssen im Maschinenbau, im Modellbau, an Vorrichtungen in Werkstatt und Metallbau oder im Heimwerkerbereich.

Gewinde, Flügelform und Platz entscheiden über die Auswahl

• Gewinde: Die Größe von M3 bis M10 richtet sich nach dem Gegenstück, nicht nach dem gewünschten Griff.
• Flügelform: Die amerikanische Form ist die kleine Flügelform mit geringerem Materialeinsatz. Daneben gibt es die deutsche Form mit großen, abgerundeten Flügeln.

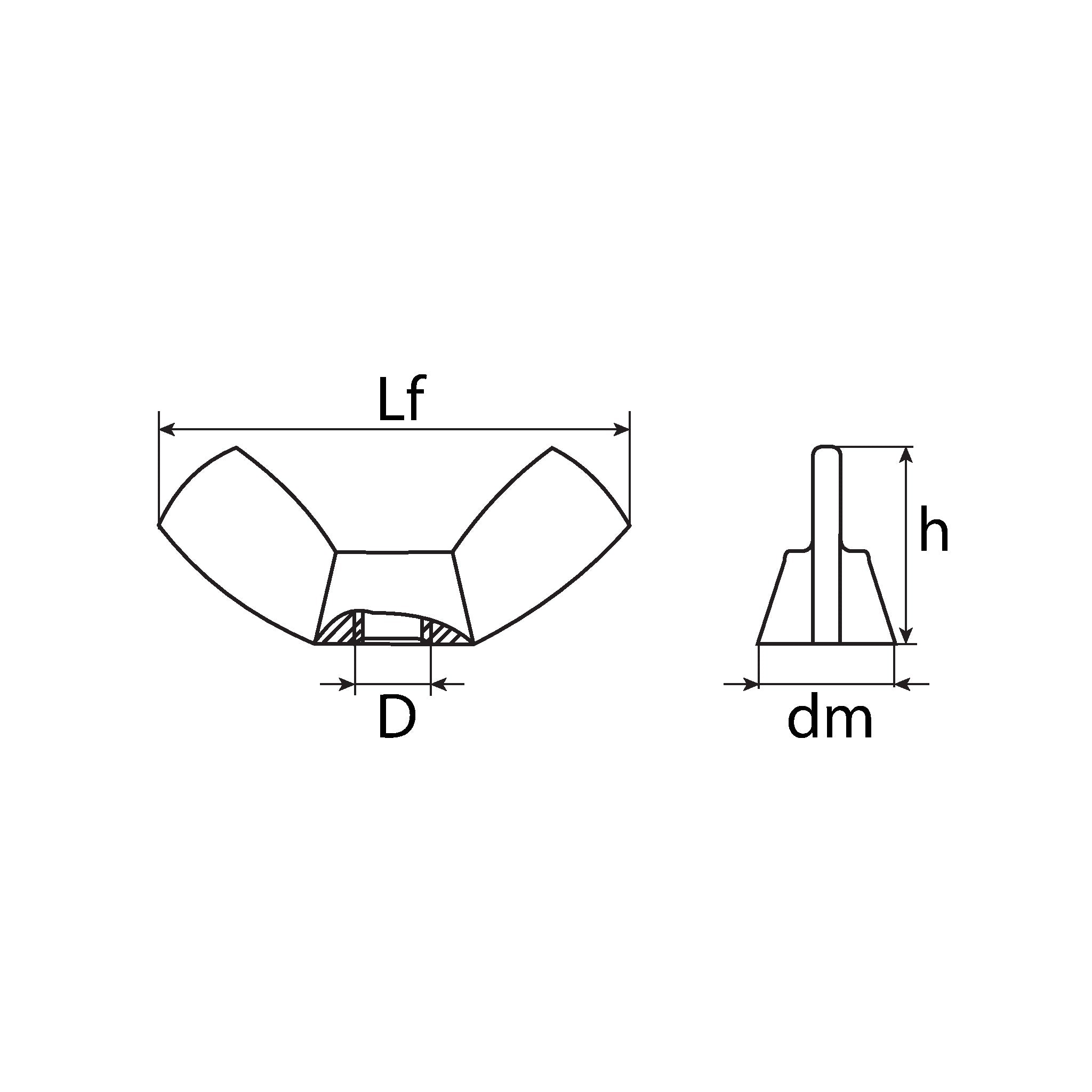

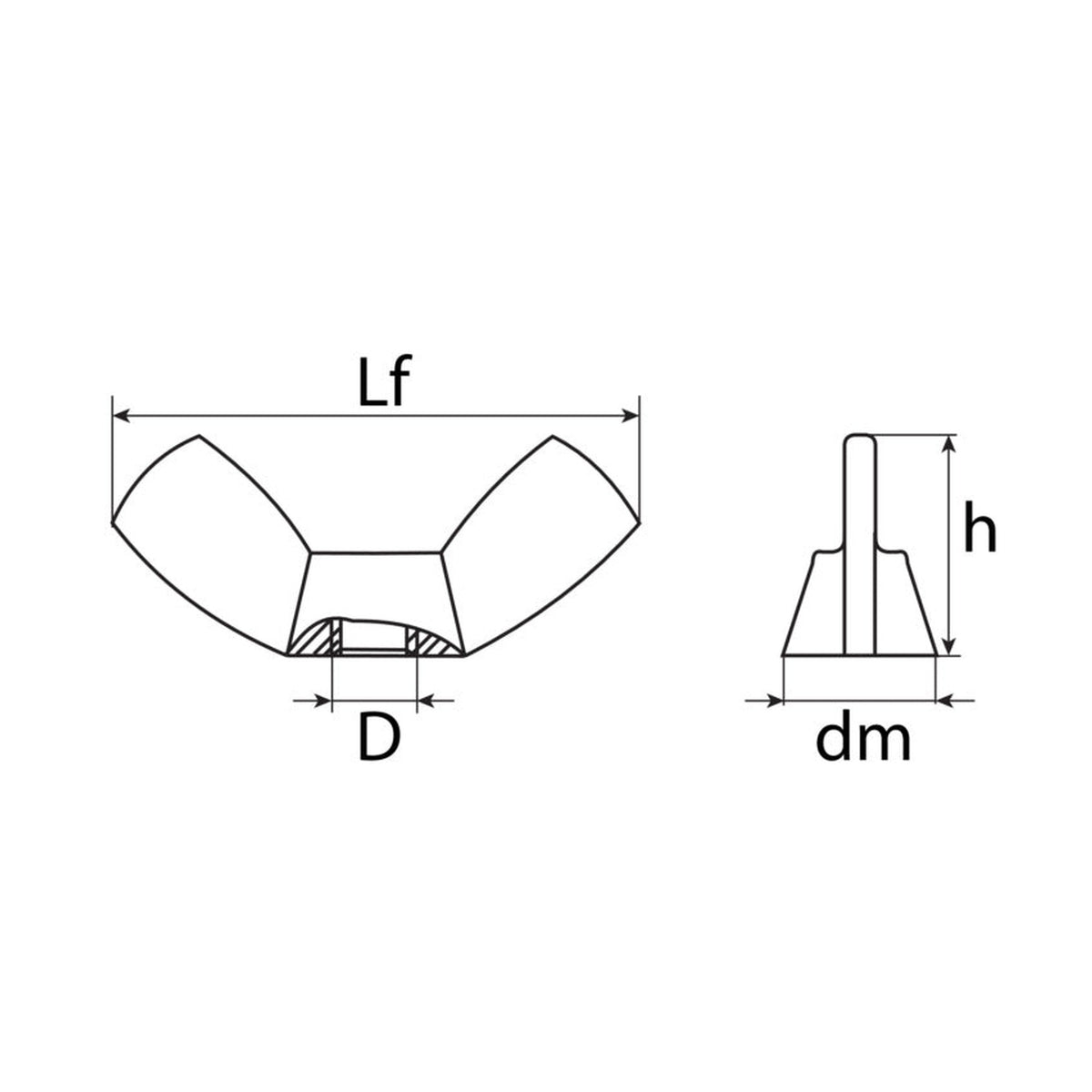

• Platz zum Drehen: Die Flügel ragen seitlich über den Mutternkörper hinaus, ihre Länge wächst mit der Größe von 12,6 mm bei M3 bis 36,2 mm bei M10. In engen Nischen oder dicht an einer Wand fehlt der Schwenkraum für die Finger.

Häufige Fragen

Lässt sich die Flügelmutter ohne Werkzeug lösen?

Ja, die Flügel sind dafür gedacht, die Mutter mit zwei Fingern anzuziehen und zu lösen. Wo eine Verbindung mit festgelegtem Anzugsmoment entstehen soll, passt eine Mutter mit Schlüsselfläche besser, denn die Flügelmutter sitzt nur so fest, wie die Finger sie anziehen.

Welches Gegenstück gehört zur Flügelmutter?

Eine Schraube oder Gewindestange mit metrischem Regelgewinde in derselben Größe, zum Beispiel M6 zu M6. Auch eine Flügelschraube passt, wenn auf beiden Seiten von Hand gedreht werden soll. Ob der Gewindedurchmesser stimmt, lässt sich mit dem Messschieber am Gewinde prüfen.

Worin unterscheiden sich amerikanische und deutsche Form?

Die amerikanische Form ist die kleinere mit geringerem Materialeinsatz, die deutsche hat größere, abgerundete Flügel. Wer eine bestehende Verbindung ergänzt, vergleicht zuerst die Flügelform am vorhandenen Teil und danach das Gewinde.

Ist die Flügelmutter für Schutzabdeckungen an Maschinen geeignet?

Nein, dafür ist sie nicht vorgesehen. Befestigungen feststehender Schutzeinrichtungen müssen sich nur mit Werkzeug lösen lassen, dafür kommen Schrauben oder Muttern mit Schlüssel- oder Antriebsfläche in Frage. Für Deckel und Gehäuse, die bewusst von Hand zugänglich bleiben sollen, ist die Flügelmutter die übliche Bauform.
