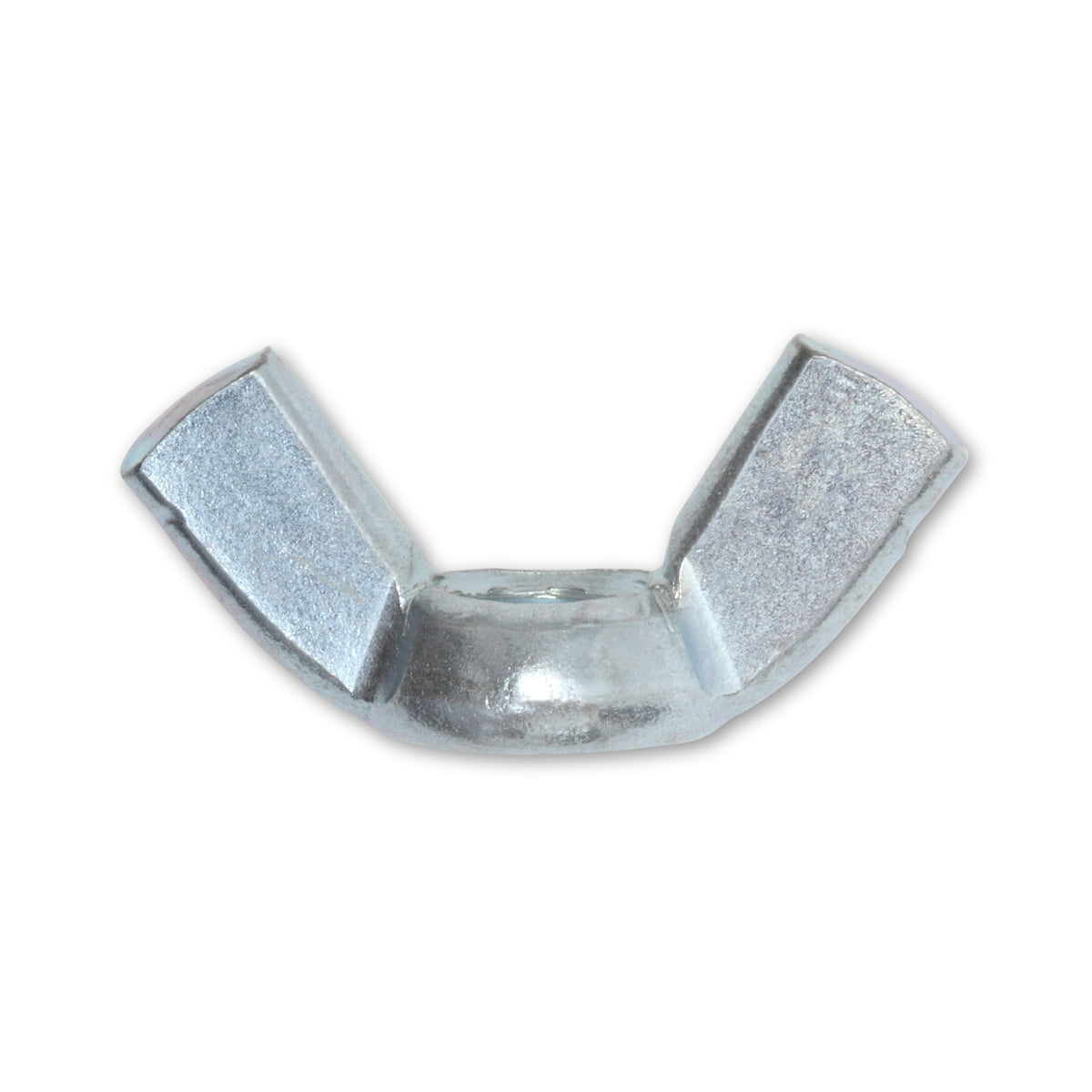

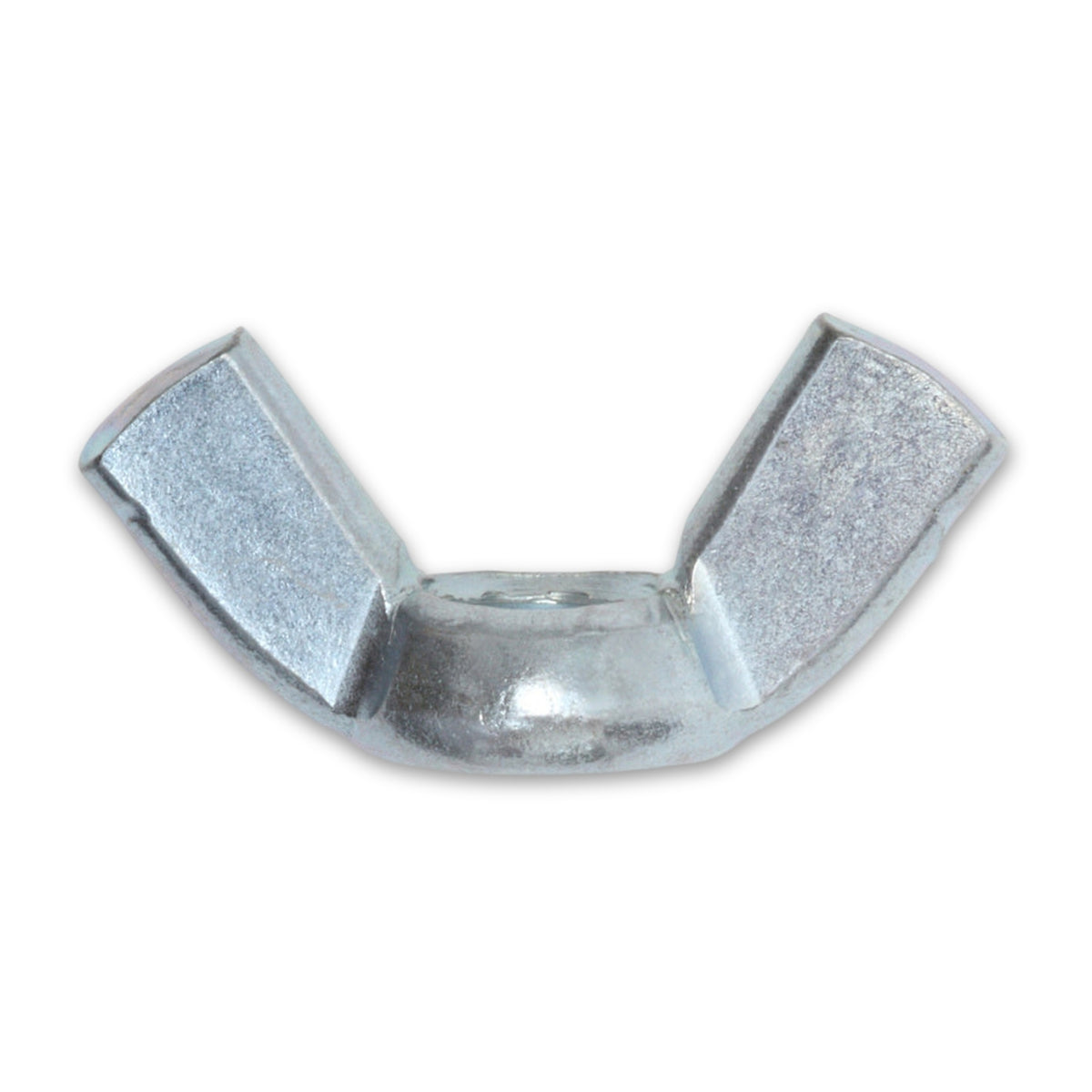

Flügelmutter amerikanische Form, Stahl verzinkt

Die Verbindung, die ohne Schlüssel wieder aufgeht

Ein Deckel, der wöchentlich herunter muss, ein Blech vor einem Wartungsfenster, ein Gehäuse am Modell: Überall dort kostet eine gewöhnliche Sechskantmutter jedes Mal den Griff zum Werkzeug. Die beiden Flügel übernehmen dessen Aufgabe, denn sie geben der Hand eine Angriffsfläche. Gedreht wird mit Daumen und Zeigefinger, gelöst genauso. Am Gewinde ändert das nichts: Angegeben ist ein metrisches Regelgewinde, die Gegenschraube ist also eine ganz gewöhnliche.

Die Flügel brauchen ihren Raum

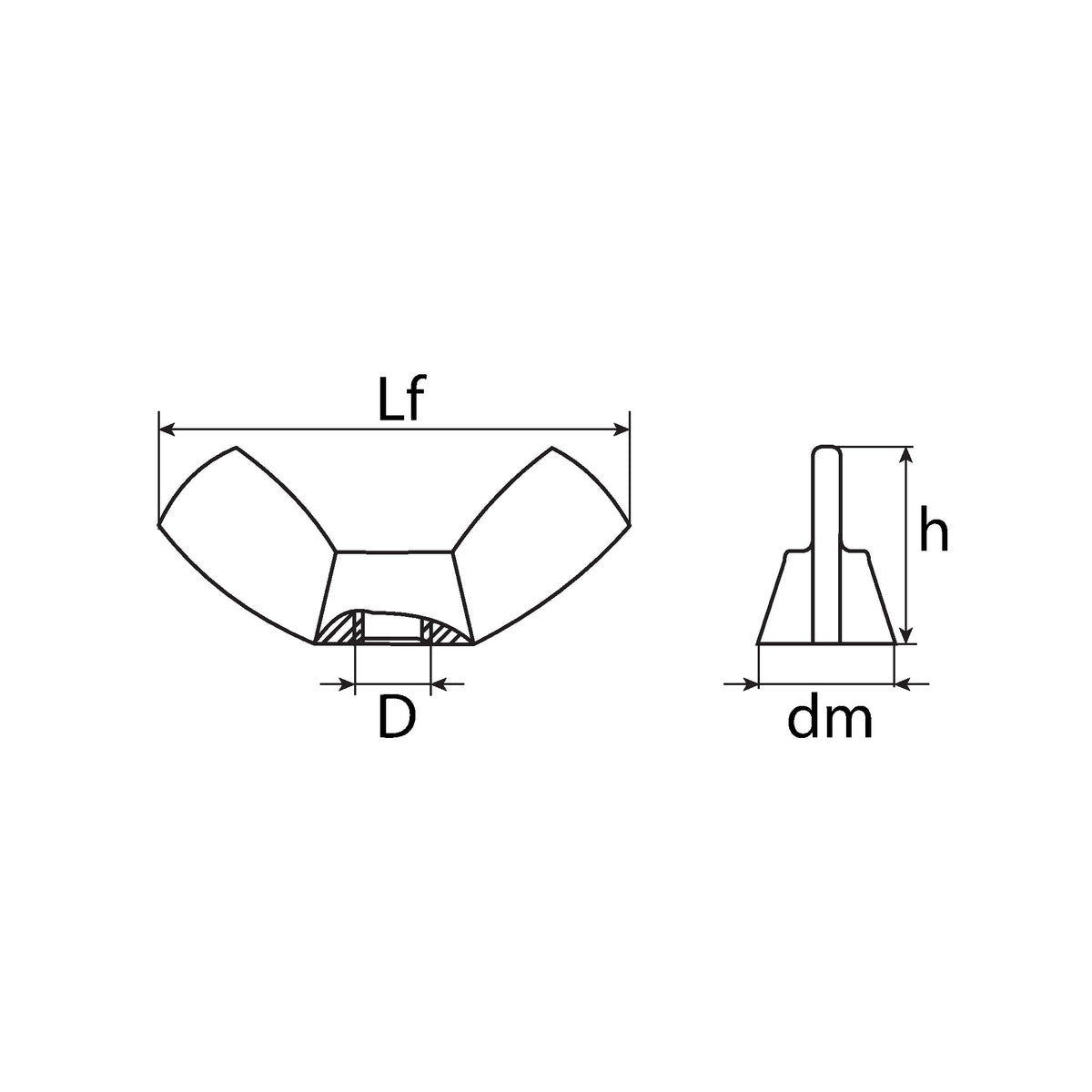

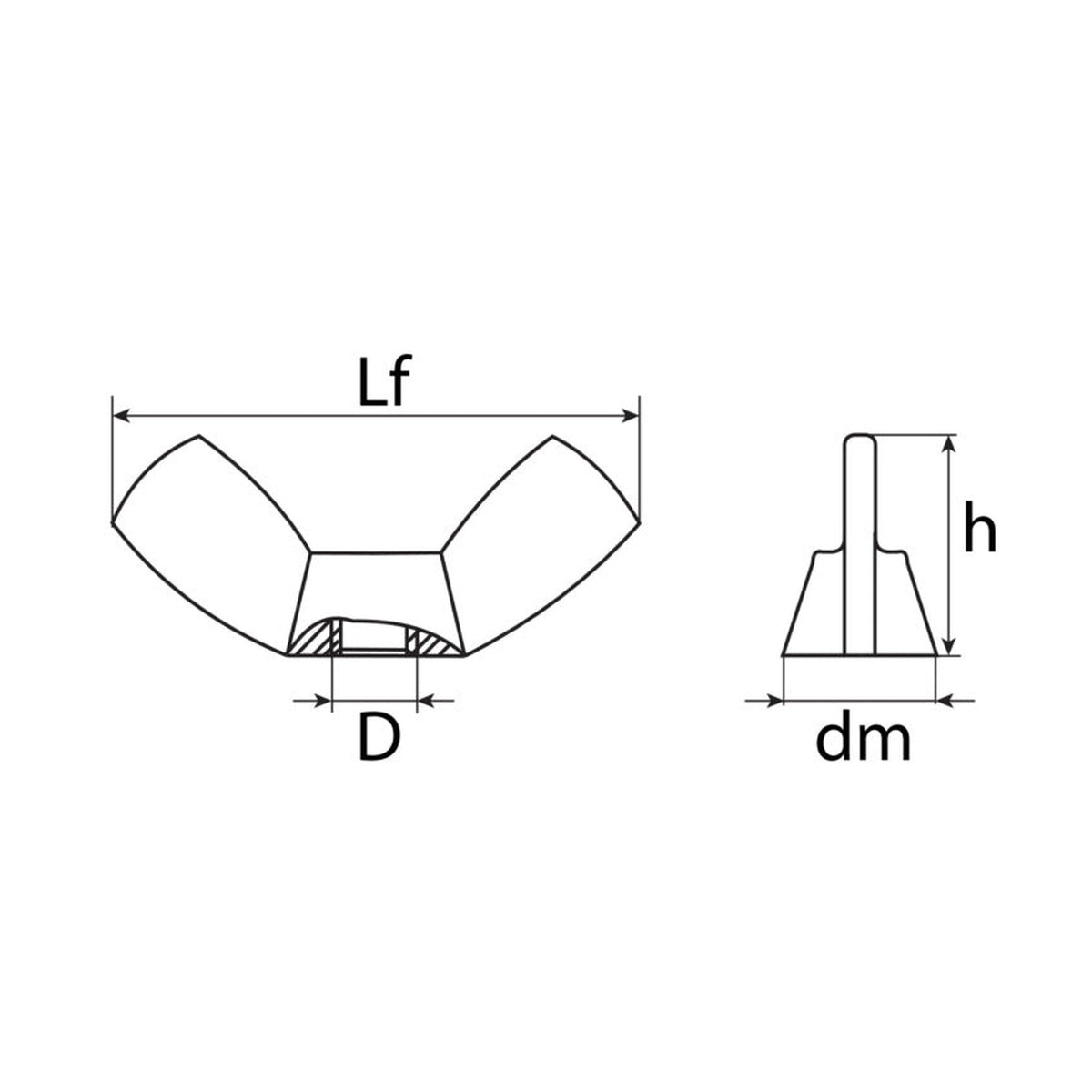

Die Flügellänge ist Hebel und Platzbedarf in einem. Über die Reihe wächst sie von 21 auf 46 mm, die Flügelhöhe von 9 auf 22 mm. Wer eng zwischen zwei Bauteilen ansetzt, entscheidet mit diesen beiden Zahlen, ob sich die Mutter überhaupt drehen lässt. Auffällig ist dabei das untere Ende der Reihe: Die beiden kleinsten Größen tragen dieselben Flügel und denselben Außendurchmesser und trennen sich allein im Gewinde und um drei Zehntelmillimeter in der Höhe des Mutterkörpers.

Was der Körper unter den Flügeln macht

• Auflage: Der Außendurchmesser geht von 9 auf 20 mm. Er bestimmt, über wie viel Fläche die Mutter auf dem Bauteil steht.
• Bauhöhe: Von 3,2 bis 7 mm reicht die Höhe des Körpers. Wie viel Gewinde der Schraube am Ende herausschaut, hängt auch daran.
• Keine Losdrehsicherung: Wie sich eine solche Mutter unter Erschütterung, Schwingung oder wechselnder Last verhält, gehört nicht zu den Angaben dieser Bauart. Wird gegen selbsttätiges Losdrehen etwas verlangt, ist es eigens vorzusehen.

Häufige Fragen

Steckt hinter der amerikanischen Form eine Norm?

Der Name ist eine Bezeichnung des Handels für die kleine Flügelform. Die Produktnorm der Flügelmuttern, DIN 315, führt in ihrer aktuellen Ausgabe dagegen allein die runde Flügelform, und die Angaben dieser Reihe berufen sich auf keine Norm und auf keinen Ausgabestand. Ob eine gelieferte Ausführung die Maße einer bestimmten Ausgabe einhält, ist damit nicht gesagt.

Wo gehört eine Flügelmutter nicht hin?

An eine feststehende trennende Schutzeinrichtung einer Maschine: Deren Befestigungen dürfen sich ohne Werkzeug weder lösen noch abnehmen lassen, und genau das Gegenteil ist hier die Absicht. Ebenso wenig taugt sie für Verbindungen, die mit einem festgelegten Anzugsmoment oder mit einer festgelegten Vorspannkraft hergestellt werden, denn was sich mit den Fingern aufbringen lässt, ist kein Wert dieser Reihe. Für Anschlüsse, deren Versagen die Betriebssicherheit eines Fahrzeugs berührt, gilt dasselbe.
