Flügelschraube amerikanische Form, Stahl verzinkt, DIN 316

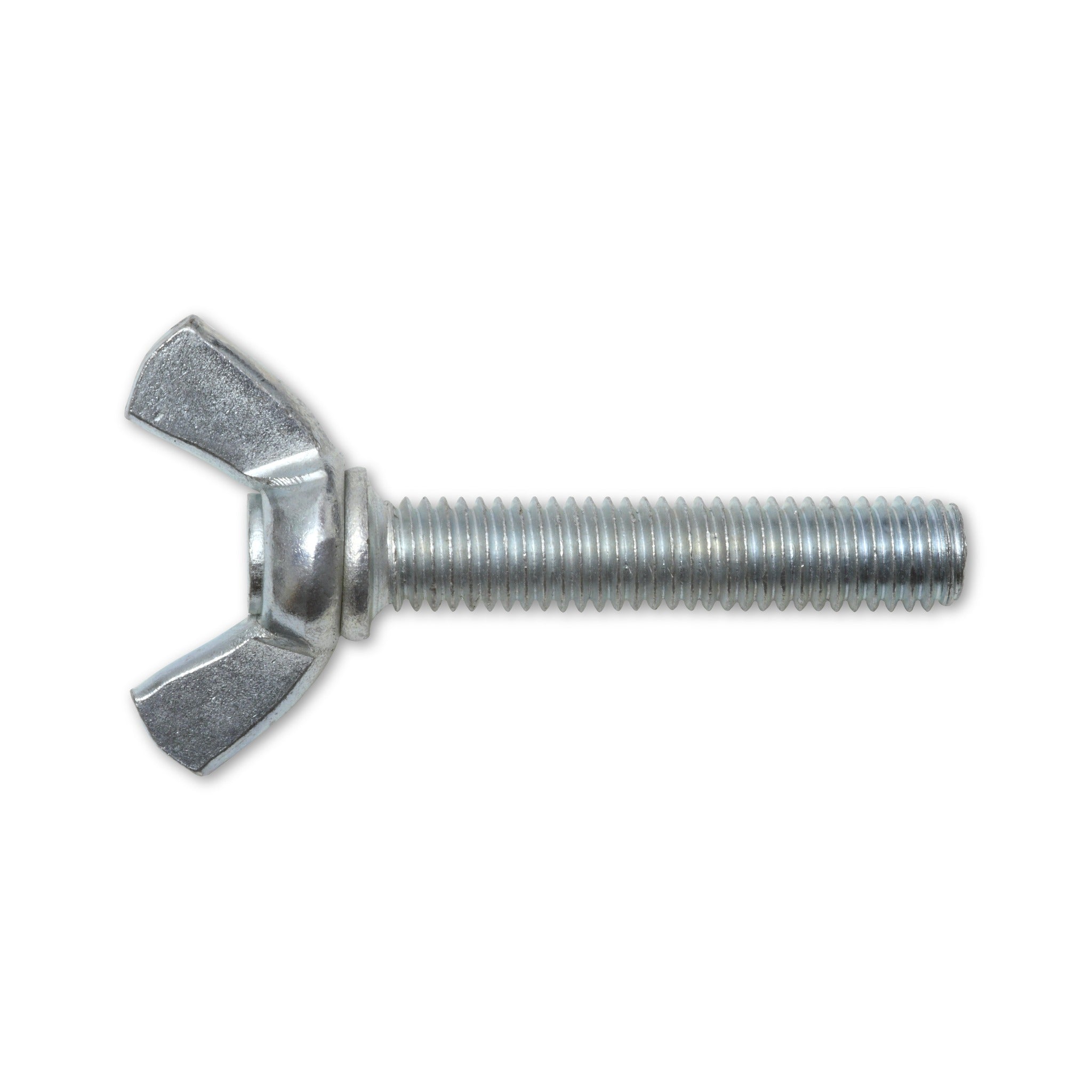

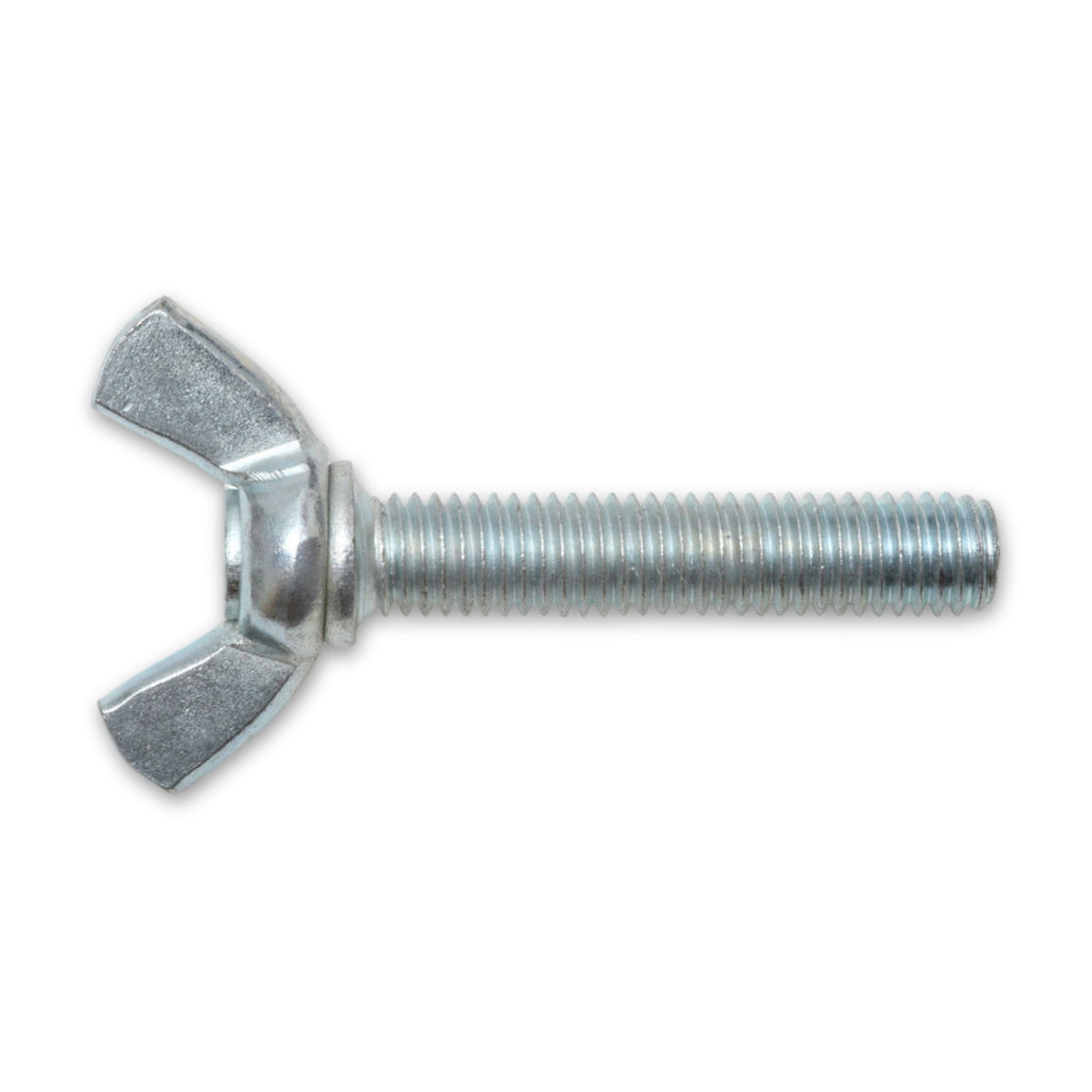

Die Flügelschraube in amerikanischer Form trägt zwei angeformte Flügel und lässt sich mit Daumen und Zeigefinger lösen und festziehen. Sie ist für Verbindungen gedacht, die häufig geöffnet werden. Die Ausführung ist Stahl, verzinkt, mit metrischem Gewinde in M5, M6 oder M8.

Deckel und Bleche öffnen ohne Schlüssel

Wo ein Deckel oder ein Blech immer wieder abgenommen wird, kostet jeder Griff zum Schraubenschlüssel Zeit. Die beiden Flügel geben der Hand einen Angriff, sodass Anziehen und Lösen von Hand gelingen.

Flügelform und Griffigkeit der Größen

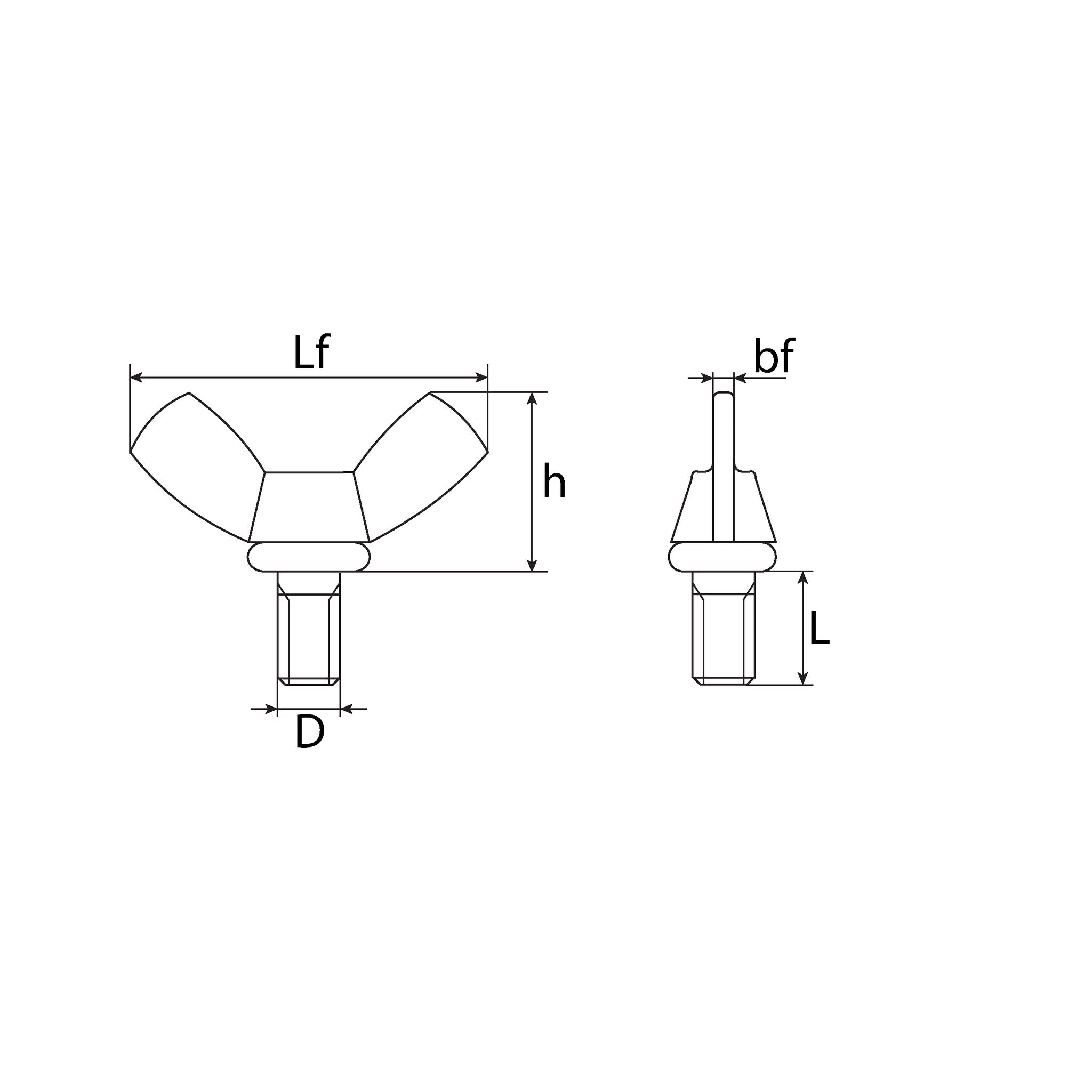

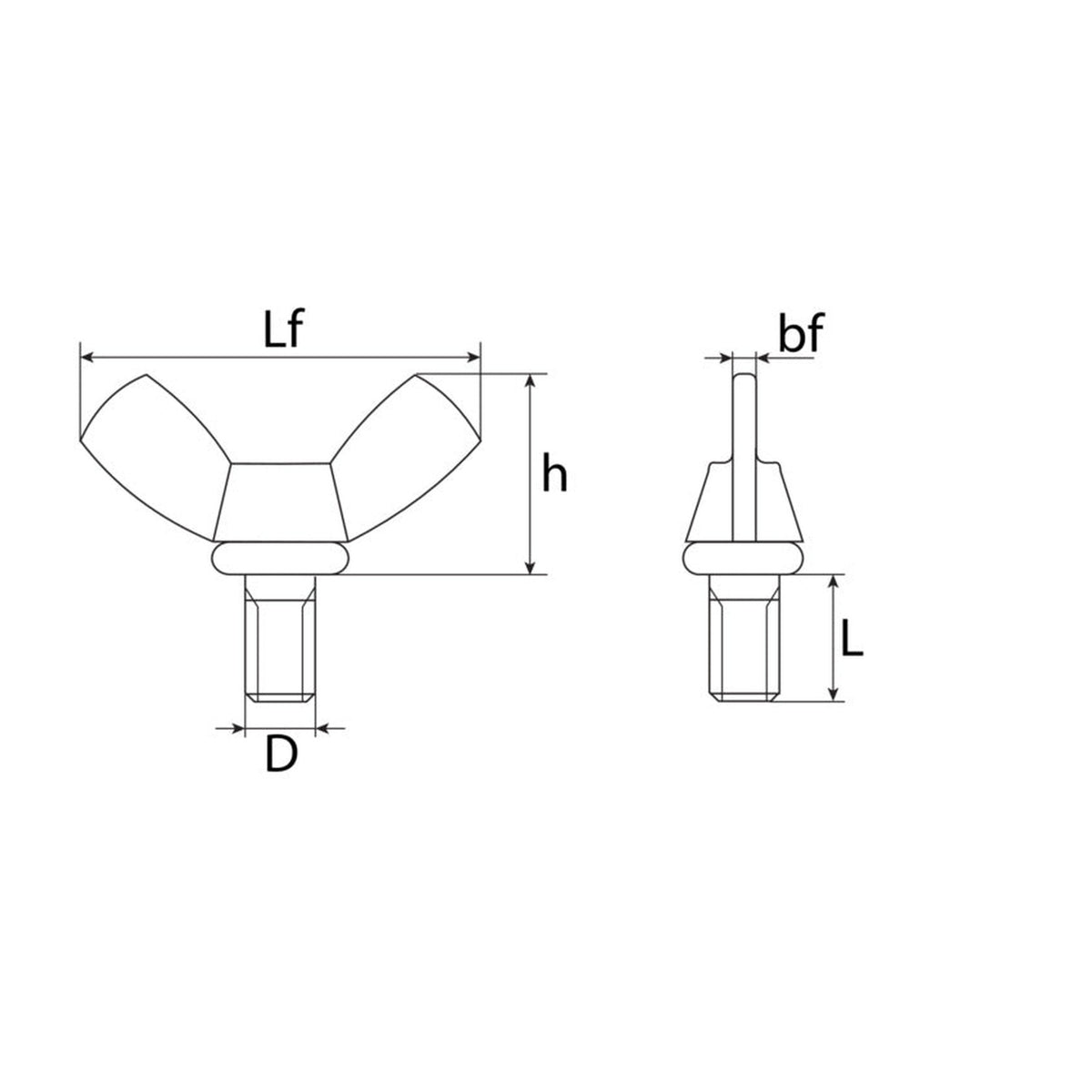

Im Handel steht „amerikanische Form“ für eine Flügelform, die sich von der deutschen Form mit gerundeten Flügeln unterscheidet. Von Flügelspitze zu Flügelspitze misst die Flügellänge bei M5 26 mm, bei M8 39 mm. Je größer der Flügel, desto mehr Fläche fassen die Finger und desto mehr Platz braucht die Schraube beim Drehen.

Was die Auswahl bestimmt

• Gewinde: Das metrische Gewinde (M5, M6 oder M8) muss zur Mutter oder zum vorhandenen Muttergewinde passen.
• Länge: Die Länge von 30 mm bei M5 und M6 und von 40 mm bei M8 bestimmt, wie dick das Bauteilpaket samt Mutter sein darf.
• Einbauort: Die Schrauben sind aus Stahl, verzinkt. Für Feuchträume und das Freie gilt der Hinweis in den Fragen unten.

Wo Flügelschrauben im Einsatz sind

Üblich sind sie an Geräteabdeckungen, Gehäusen, Blechverkleidungen und Werkstattvorrichtungen. Metallbau, Maschinen- und Anlagenbau, Vorrichtungsbau und Werkstätten nutzen sie ebenso wie Heimwerker und Modellbauer.

Häufige Fragen

Was bedeutet „amerikanische Form“ bei Flügelschrauben?

So heißt im Handel eine Flügelform, die sich von der deutschen Form mit gerundeten Flügeln unterscheidet. Wie groß der Flügel ist, zeigen Flügellänge, Flügelhöhe und Flügeldicke der gewählten Größe.

Reicht Handkraft zum Anziehen?

Ja, Anziehen und Lösen sind von Hand mit Daumen und Zeigefinger gedacht. Bei starker Belastung oder Vibration passt besser eine Schraube, die mit Werkzeug angezogen und gesichert wird.

Gehört eine Mutter dazu?

Eine Mutter gehört nicht zum genannten Packungsinhalt, genannt sind nur die Schrauben. Gebraucht wird ein Muttergewinde oder eine Mutter mit demselben metrischen Gewinde. Sie wird bei Bedarf gesondert besorgt.

Ist die Schraube für Feuchträume oder draußen gedacht?

Für Feuchträume und das Freie empfiehlt der Hersteller geeignete Werkstoffe oder Oberflächenbeschichtungen, etwa nichtrostende Stähle oder feuerverzinkte Verbindungsmittel. Bei Stahl, verzinkt, sollte die Werkstoffwahl für solche Einbaustellen danach getroffen werden.
