Gabelverbinder teilisoliert gelb, PVC, 4 bis 6 mm², M5

Der Gabelverbinder verbindet ohne die Schraube ganz zu lösen

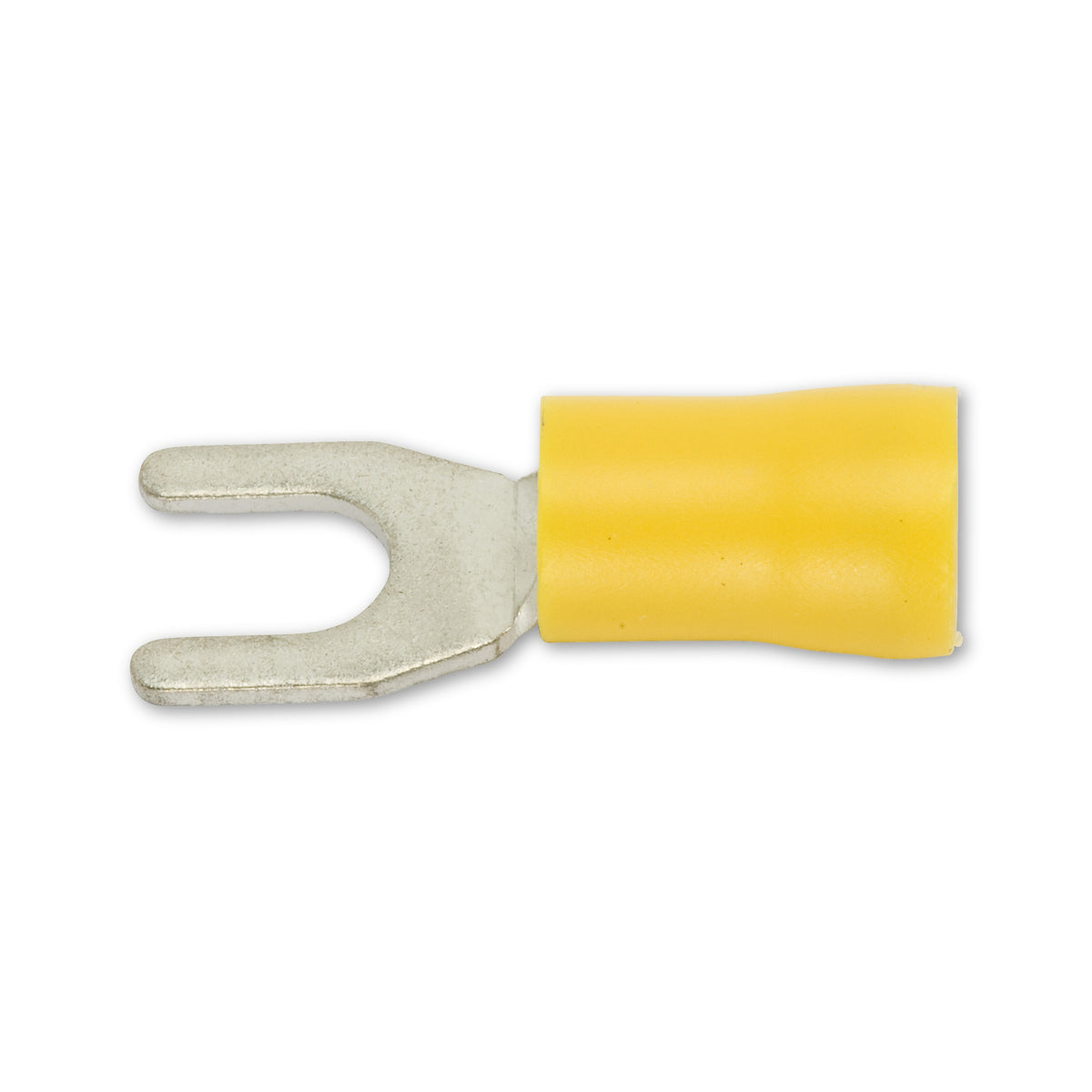

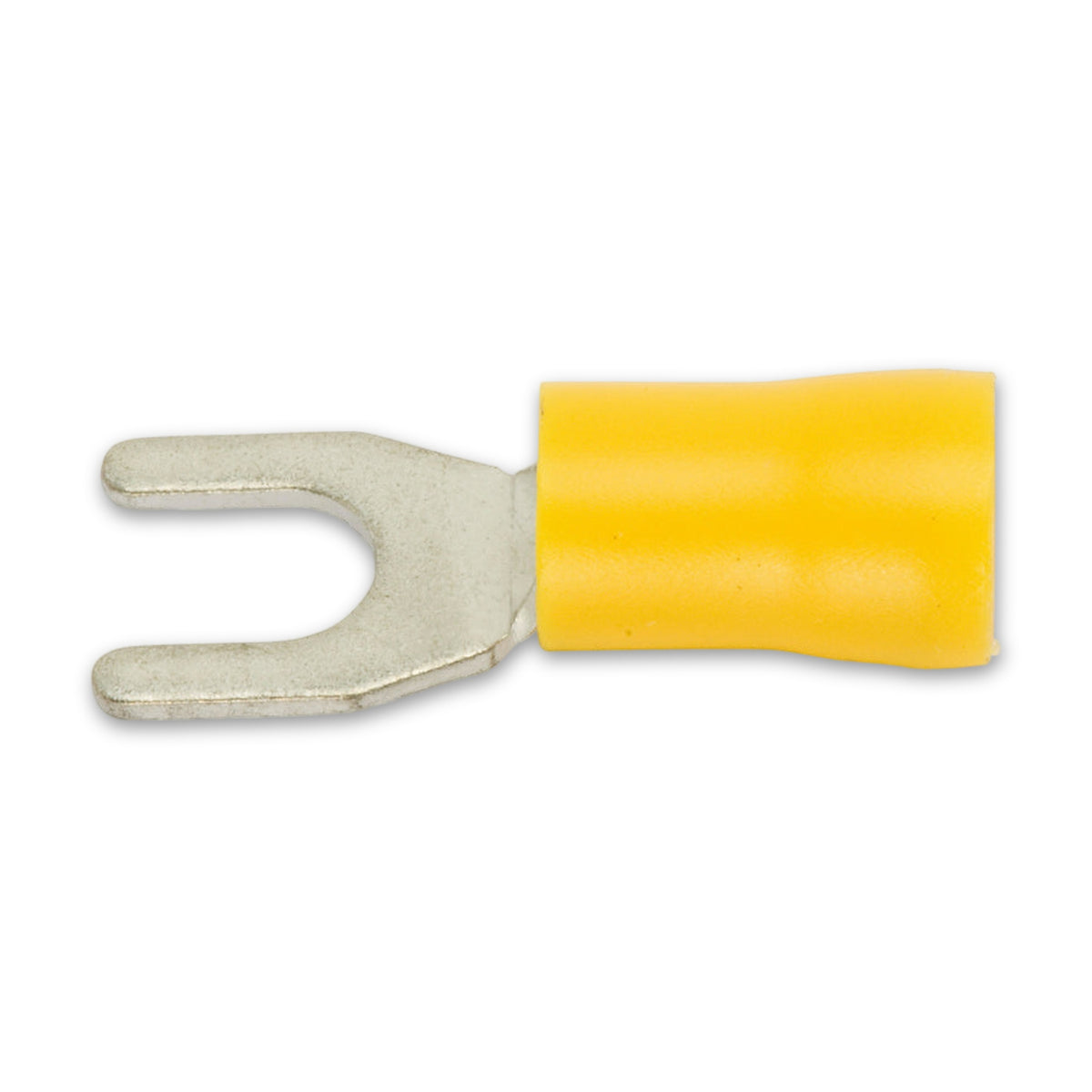

Der Gabelverbinder mit teilisolierter Anschlusshülse verbindet ein Leitungsende mit einer Schraub- oder Klemmstelle mit 5 mm Gewindedurchmesser (M5). Die gelb isolierte Anschlusshülse ist für Kupferleiter mit einem Querschnitt von 4 bis 6 mm² ausgelegt. Kennzeichnend ist der vorn offene Ausschnitt: Er nimmt das Leitungsende von der Seite auf, sodass die Klemmschraube nur gelöst, nicht vollständig herausgedreht werden muss.

Die Größe der Gabel entscheidet die Auswahl

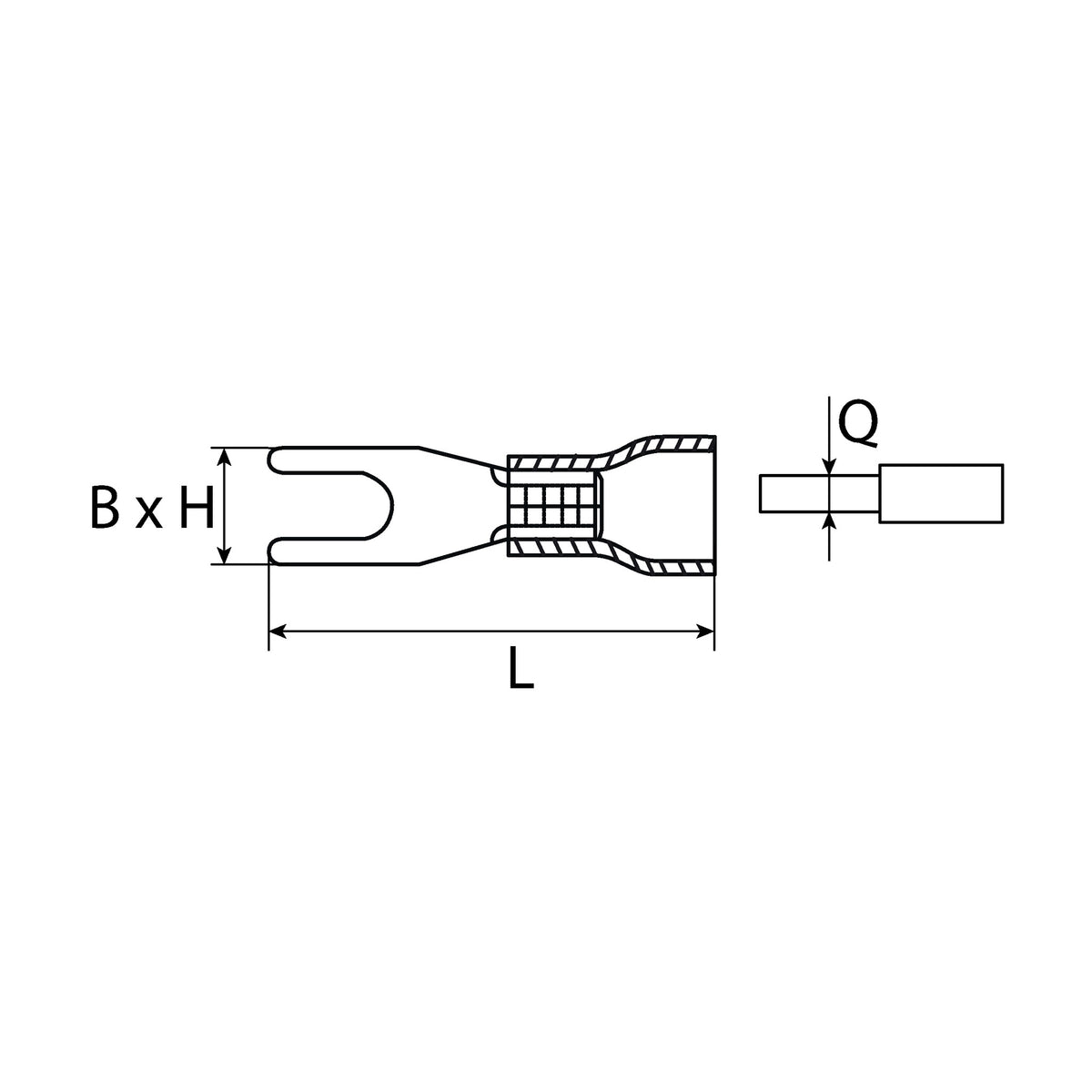

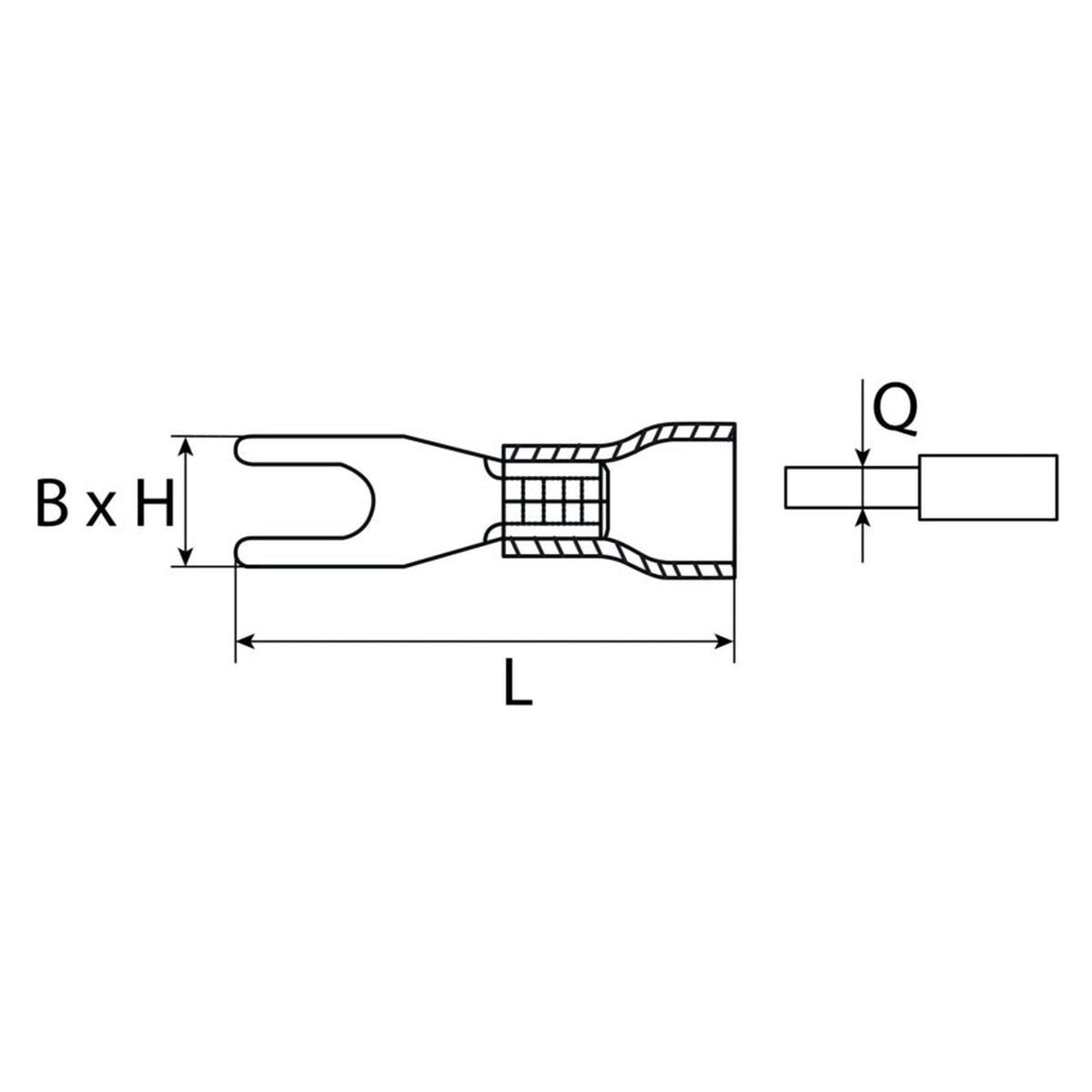

Am vorderen Ende sitzt eine zweizinkige Gabel aus 0,8 mm starkem Blech; die SWG-Technischen Daten geben die innere Steckerbreite mit 5,3 mm an, außen 10 mm breit und 1 mm hoch. An einer Klemmleiste mit eng stehenden Anschlüssen ist diese Breite das Maß, das zuerst über den Platzbedarf entscheidet. Nach hinten baut das Teil insgesamt 22 mm; wer den Verbinder in einem engen Schaltschrankfach oder Gerätegehäuse verbaut, sollte diese Baulänge gegen den verfügbaren Platz hinter der Anschlussstelle prüfen.

Einsatz in Elektroinstallation und Schaltschrankbau

Gabelverbinder dieser Bauart kommen in der Elektroinstallation, im Schaltschrank- und Betriebsmittelbau sowie in der Elektrotechnik allgemein zum Einsatz, überall dort, wo ein Leitungsende an eine Schraub- oder Klemmstelle angeschlossen wird, ohne die Schraube ganz zu entfernen.

Häufige Fragen

Für welchen Leiterquerschnitt ist die Anschlusshülse ausgelegt?

Für Kupferleiter mit 4 bis 6 mm² Querschnitt. Andere Querschnittsbereiche verlangen eine andere Größe der Anschlusshülse; prüfen Sie den Leiterquerschnitt vor dem Kauf, damit die Hülse passt.

Worin unterscheidet sich der Gabelverbinder von einer Ringzunge?

Der Ring einer Ringzunge ist rundum geschlossen und muss über das freie Schraubenende geführt werden, die Gabel dieses Verbinders geht seitlich heran und braucht dafür kein freies Schraubenende. Wo die Schraube nicht ganz herausgedreht werden soll, ist deshalb die Gabel die praktischere Wahl.

Wofür ist der offene Ausschnitt an der Gabel gedacht?

Er erlaubt das seitliche Ansetzen unter einem gelösten, aber nicht ganz entfernten Schraubenkopf an einer 5 mm-Gewindestelle (M5). Das spart bei mehreren Anschlüssen an derselben Klemmleiste das vollständige Herausdrehen jeder einzelnen Schraube.
