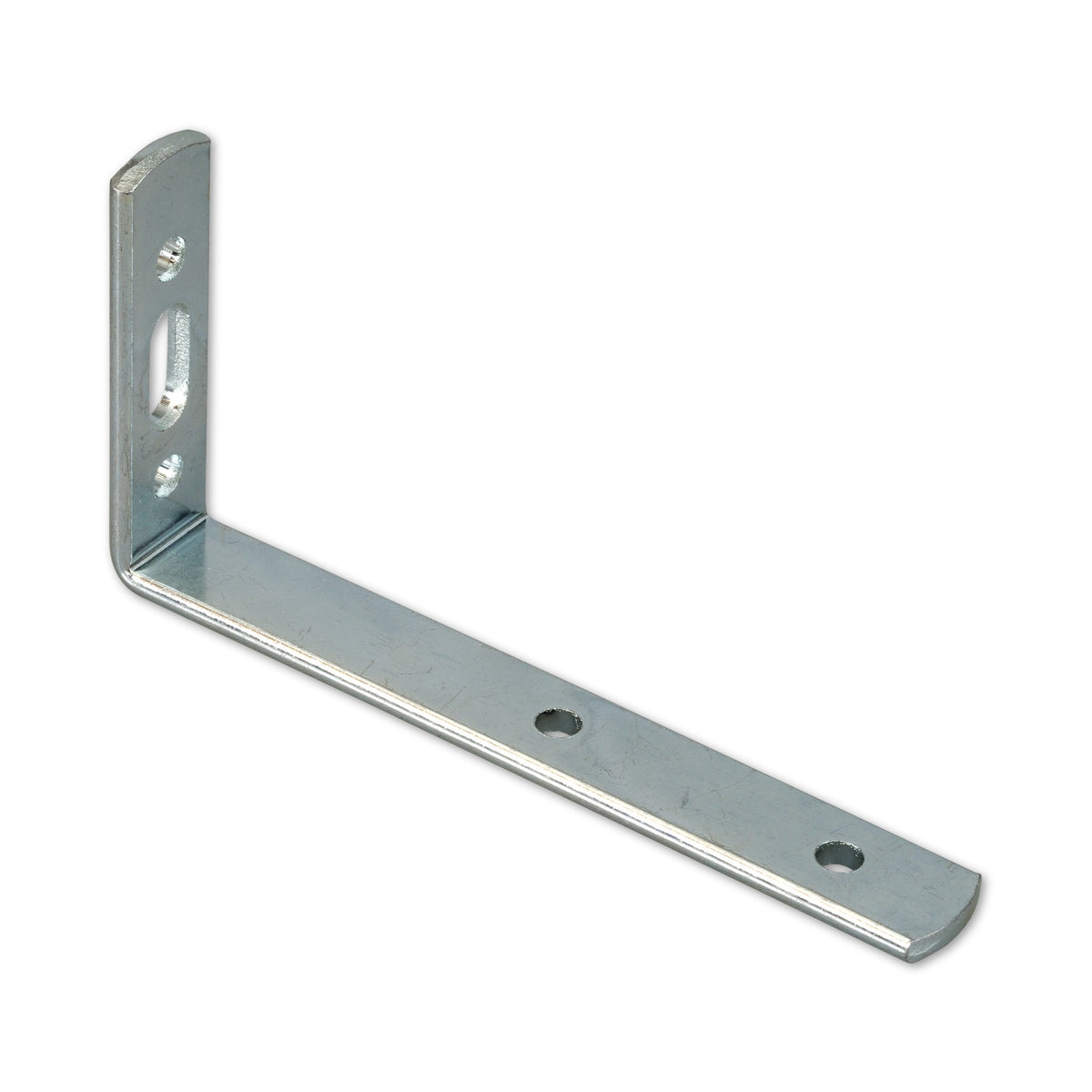

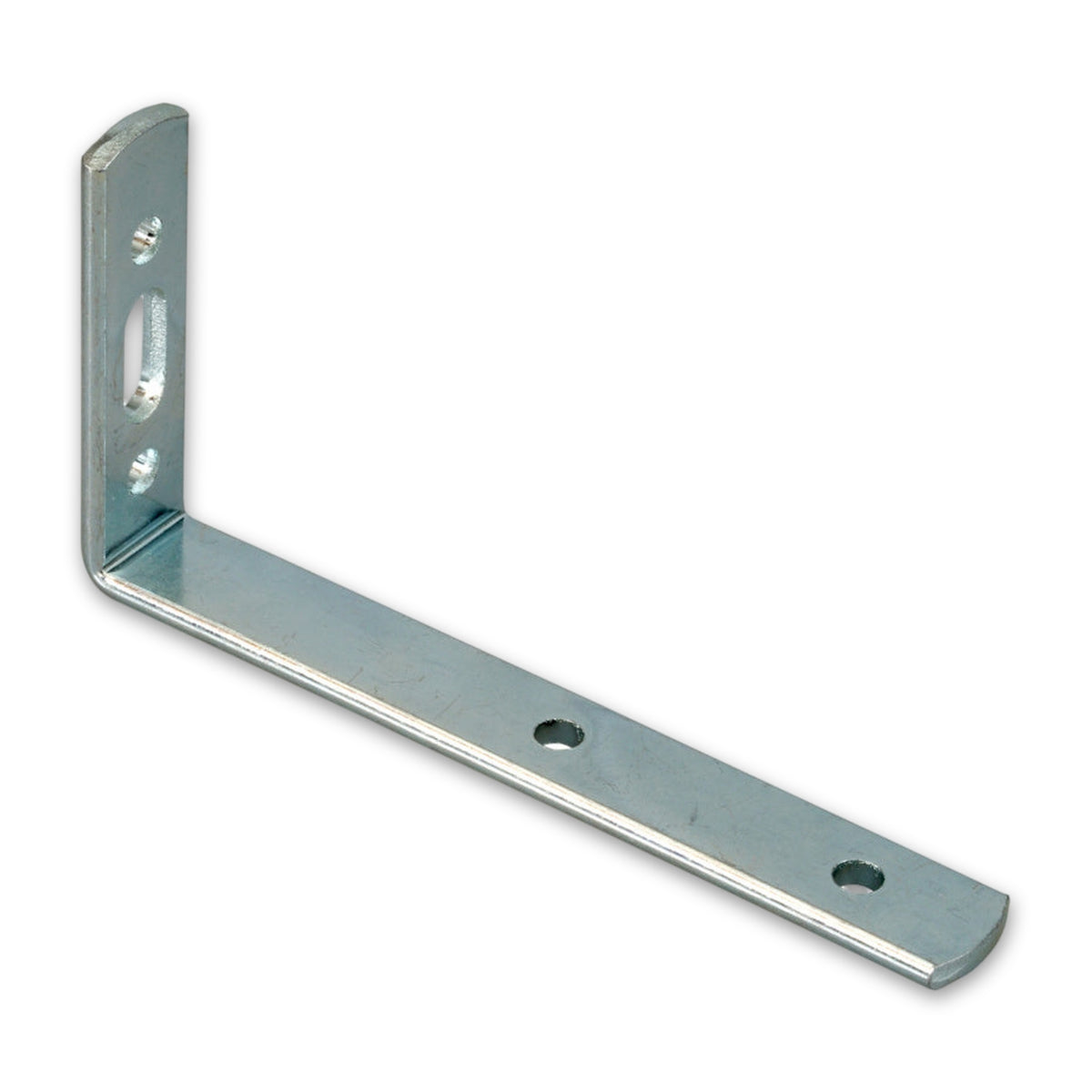

Gardinenwinkel, Stahl verzinkt, Breite 17 mm, Materialstärke 3,5 mm

Ein Schlitz, der die Feinjustierung offen hält

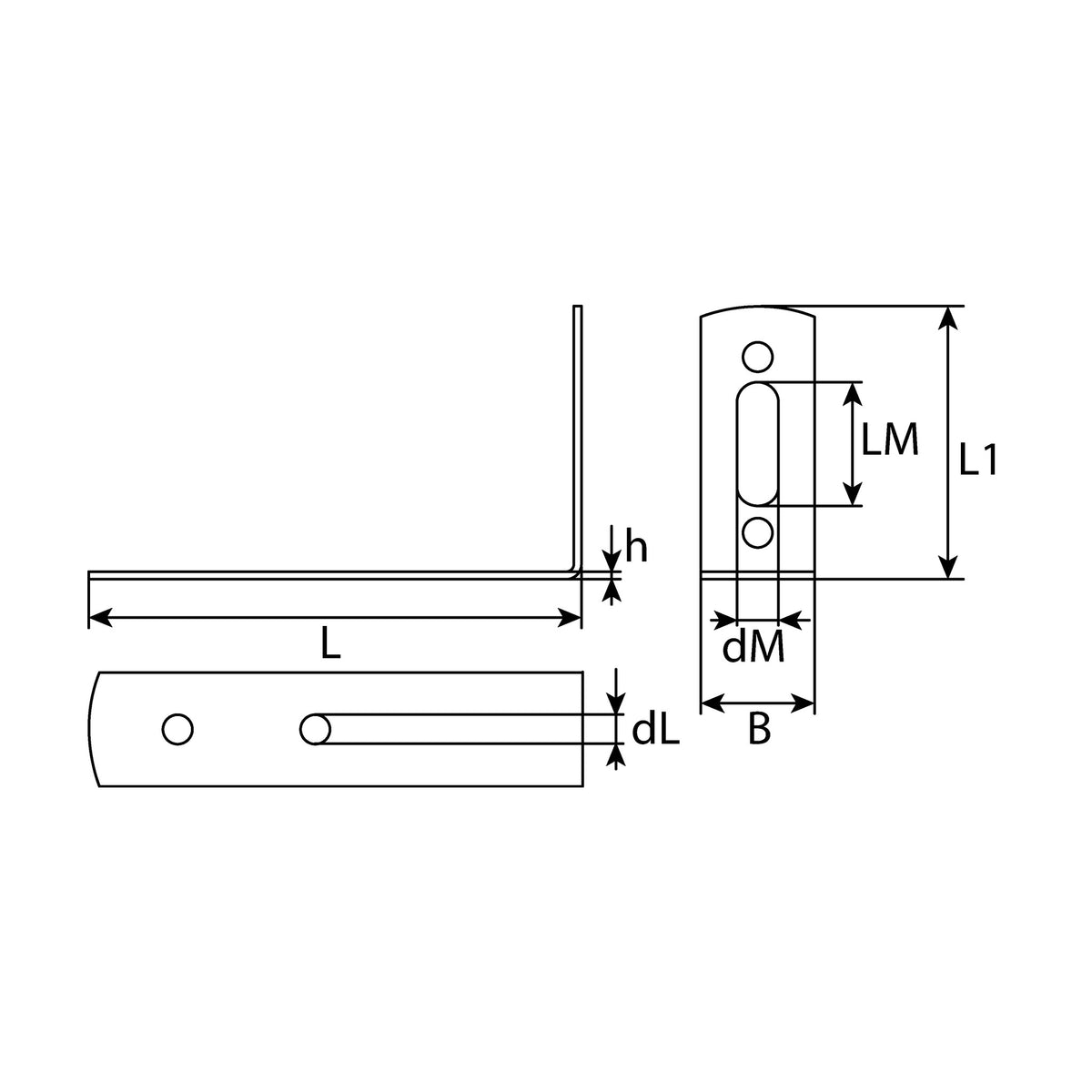

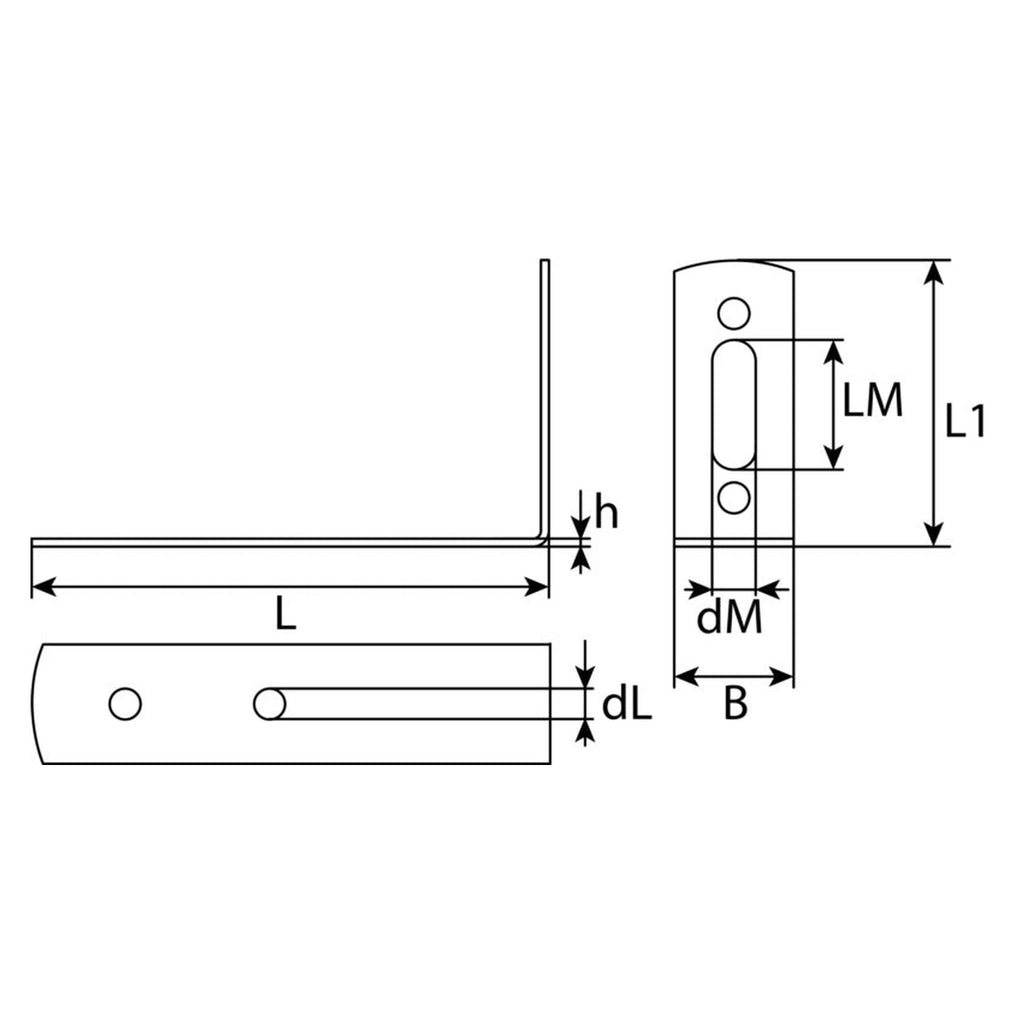

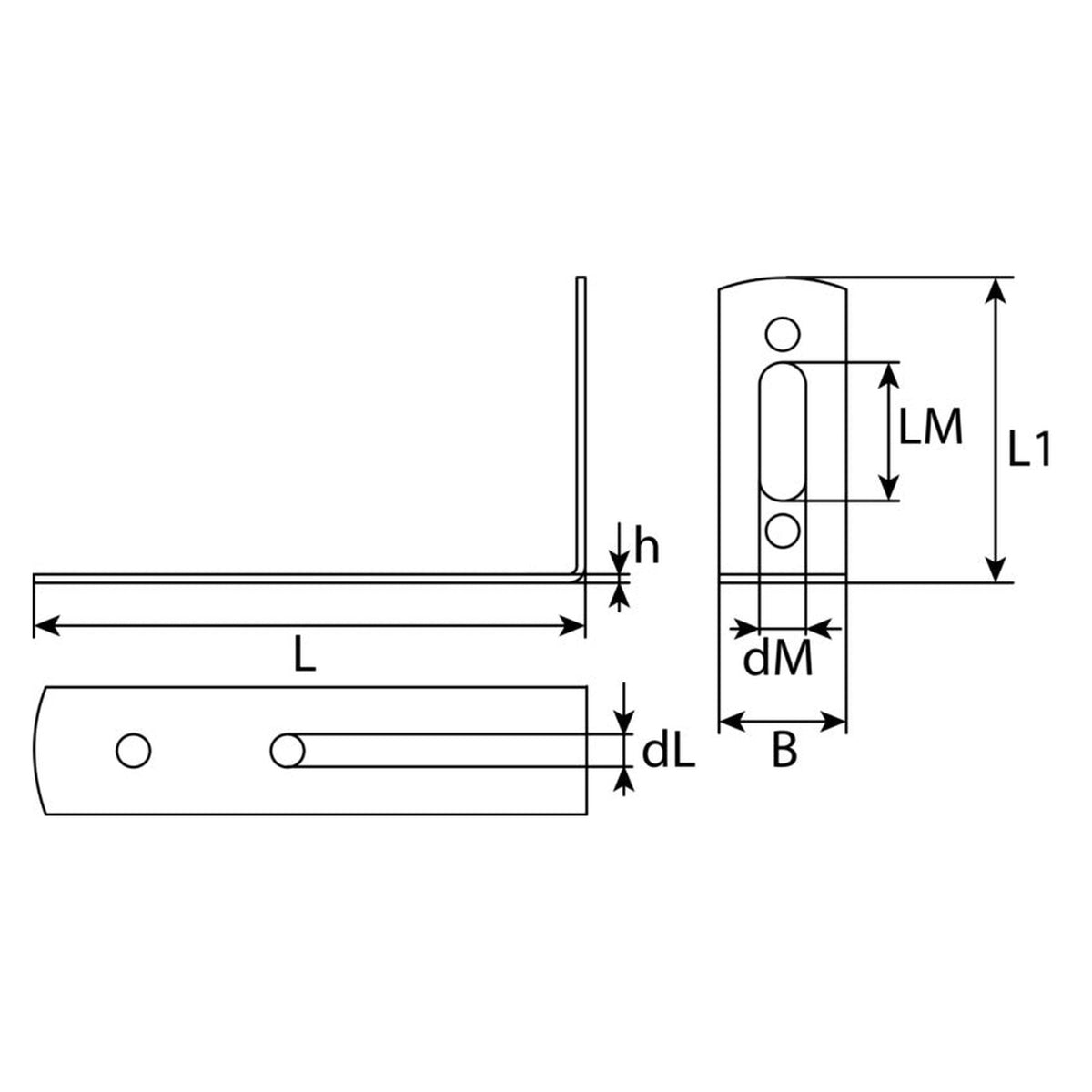

Vier runde Bohrungen von 5,5 mm legen den Winkel endgültig fest. Das Langloch tut das nicht: Mit 7,5 mm Breite und 17,5 mm Länge gibt es der angesetzten Schraube eine Strecke, auf der sich das Blech noch bewegen lässt. Angesetzt wird deshalb zuerst dort, dann wird ausgerichtet, und erst danach kommen die festen Bohrungen an die Reihe.

Zwei Längen und sonst kein Unterschied

Zwischen den beiden Ausführungen wechselt allein das Längenmaß, 120 mm oder 180 mm. Breite, Höhe und Blechdicke bleiben in beiden Fällen dieselben. Die Wahl fällt damit nicht zwischen einem leichteren und einem kräftigeren Teil, sondern nur darüber, wie weit der Winkel ausgreift.

Was die Maße für die Auswahl hergeben

• Bohrungen von 5,5 mm: Das Maß nennt die Weite der Öffnung im Blech, nicht das Mittel, das hindurchgeht. Der Kopf der Schraube muss auf dem Blech aufliegen können.
• Höhe 60 mm: So hoch baut das Teil in der zweiten Richtung auf; über diese Strecke liegt es an.
• Blech von 3,5 mm: Handelsware ähnlicher Bezeichnung aus anderer Fertigung kommt auf 2,5 mm. Die Zahlen lassen sich zwischen solchen Reihen nicht tauschen, und eine Last folgt aus keiner von ihnen.
• Verzinkter Stahl: Angegeben ist ein Zinküberzug. Über seine Dicke und darüber, wie lange er in feuchter oder bewitterter Lage trägt, ist damit nichts ausgesprochen.

Häufige Fragen

Womit wird der Winkel befestigt?

Geliefert wird das Blech allein. Schrauben, Dübel und Nägel gehören nicht dazu, und welcher Untergrund aus Mauerwerk, Beton, Gipskarton oder Holz eine Befestigung an dieser Stelle aufnimmt, entscheidet sich am Einbauort und nicht am Lochbild.

Taugt der Winkel für einen tragenden Anschluss?

Der Sortimentszweig führt ihn bei den Winkelverbindern, und dort stehen auch Verbinder für den konstruktiven Holzbau, zu denen eine Leistungserklärung und eine Europäische Technische Bewertung geführt werden. Zu dieser Ausführung gehört keine solche Unterlage. Für tragende oder aussteifende Anschlüsse, für Sparren, Pfosten, Carports, Pergolen oder Geländer ist sie damit nicht bestimmt.
