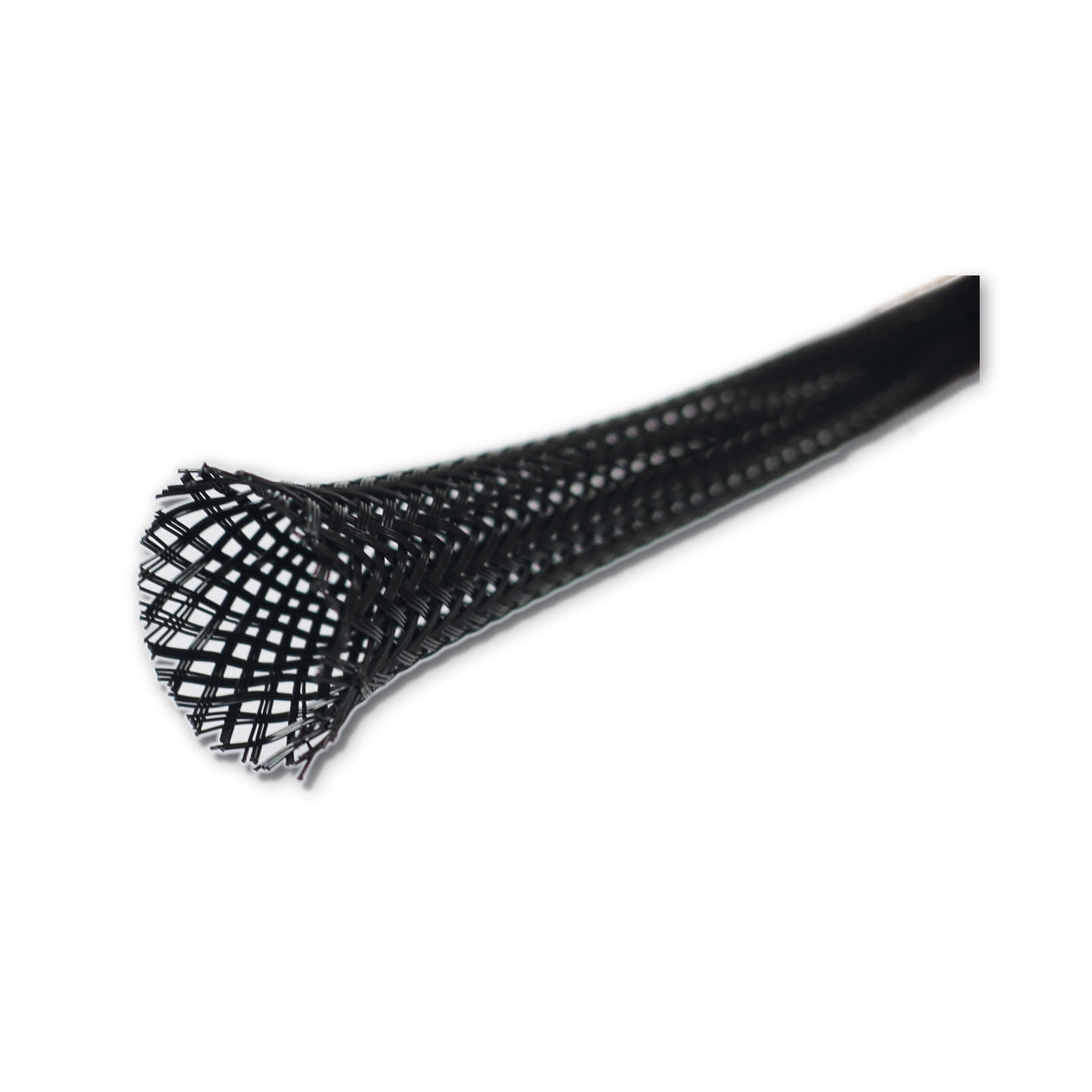

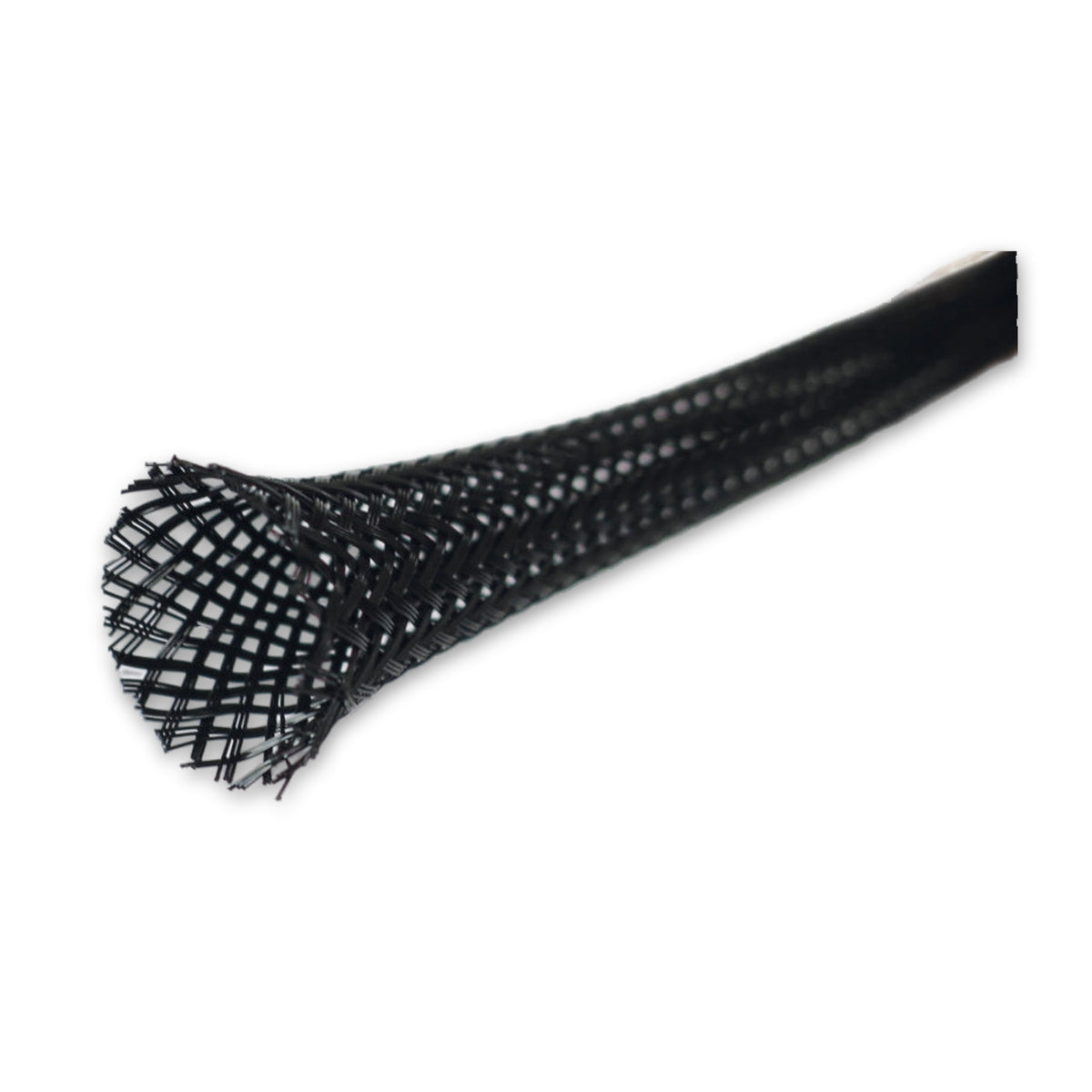

Geflechtschlauch schwarz, Polyester, halogenfrei, DIN 5510-2

Abriebschutz und Bündelung für Kabel, Leitungen und Schläuche

Der schwarze Geflechtschlauch aus Polyester wird über Leitungen, Kabel oder Schläuche gezogen und nimmt den Abrieb auf, der sonst Isolierung oder Schlauchwand angreift. Er dient als Abriebschutz, zum Verstärken und zum Bündeln. Welche der vier Größen passt, entscheidet der Durchmesser des Strangs, denn jede Größe deckt eine eigene Durchmesserspanne ab.

Was das Geflecht an der Leitung ändert

• Abrieb trifft zuerst den Schlauch: Wo eine Leitung an einer Blechkante, an einer Durchführung oder an der Nachbarleitung reibt oder vibriert, liegt das Geflecht dazwischen. Die Abriebfestigkeit ist als gut angegeben.
• Ein Strang statt loser Adern: Mehrere Leitungen liegen im Geflecht beieinander und lassen sich in einem Zug verlegen.
• Eine Spanne statt einer festen Weite: Ein Geflecht gibt in der Weite nach, deshalb gehören zu jeder Größe ein kleinster und ein größter Durchmesser.
• Temperaturbereich -40 °C bis 150 °C: Die Angabe gilt für den Werkstoff, der halogenfrei und hoch flexibel ist; wie warm oder kalt es an der Einbaustelle wird, ist vor Ort zu beurteilen.

Wo Geflechtschläuche üblicherweise eingesetzt werden

Polyestergeflechte dieser Art kommen in der Kfz-Elektrik und im Fahrzeugbau vor, im Schaltschrankbau und in der Elektroinstallation, im Maschinen- und Anlagenbau sowie in der Werkstatt bei der Kabelkonfektion. Typisch sind Kabelbäume und Leitungen an Blechkanten. Der Schlauch wird auf die benötigte Länge getrennt und über den Strang gezogen. Der Strang darf an der dünnsten Stelle nicht unter dem kleinsten Durchmesser der Spanne liegen; was hindurchgefädelt wird, etwa ein Stecker, darf den größten nicht überschreiten.

Häufige Fragen

Können mehrere Leitungen gemeinsam in einen Schlauch?

Ja, das Bündeln mehrerer Leitungen zu einem Strang gehört zu den angegebenen Anwendungen. Entscheidend ist der Gesamtdurchmesser des Bündels, der in die Spanne der gewählten Größe fallen muss.

Wie lässt sich der Schlauch ablängen, ohne dass er ausfranst?

Bei Polyestergeflecht ist es üblich, thermisch zu trennen, etwa mit Heißschneider oder heißem Messer; dabei verschmilzt die Schnittkante. Ein Probeschnitt an einem Reststück zeigt vorab, ob die Kante sauber bleibt.

Dichtet das Geflecht gegen Staub und Spritzwasser ab?

Nein, als Abdichtung ist es nicht angegeben; es nimmt Abrieb auf. Gegen Staub oder Spritzwasser braucht es eine dafür ausgelegte Dichttülle oder einen geschlossenen Schutzschlauch.

Was bedeuten FMVSS 302 und DIN 5510-2 beim Brennverhalten?

Beides betrifft das Brennverhalten des Werkstoffs: FMVSS 302 ist eine US-Vorschrift zur Entflammbarkeit von Innenraummaterial in Kraftfahrzeugen, DIN 5510-2 eine Norm zum Brandschutz in Schienenfahrzeugen. Welche Anforderungen an der eigenen Einbaustelle gelten, klärt sich dort.
