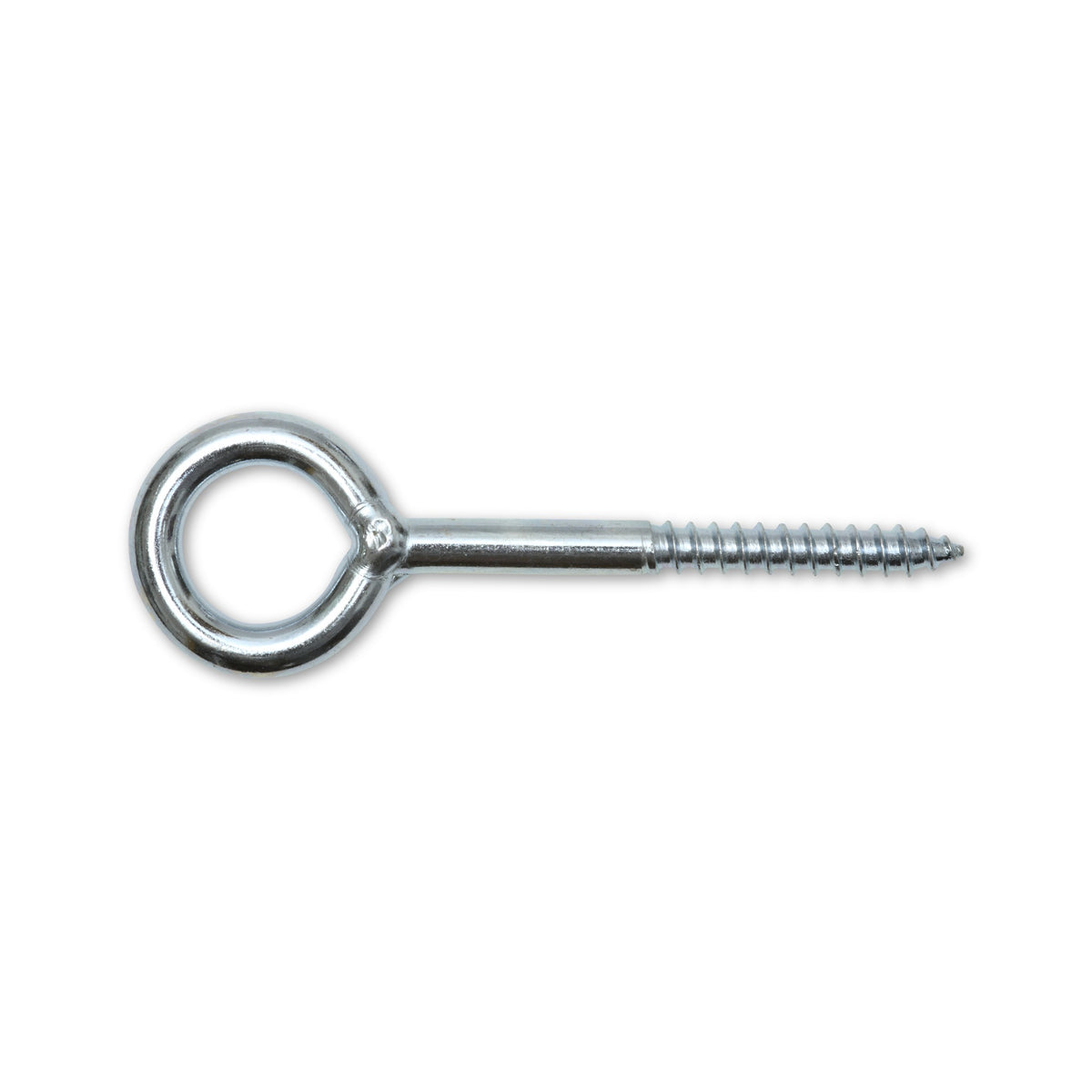

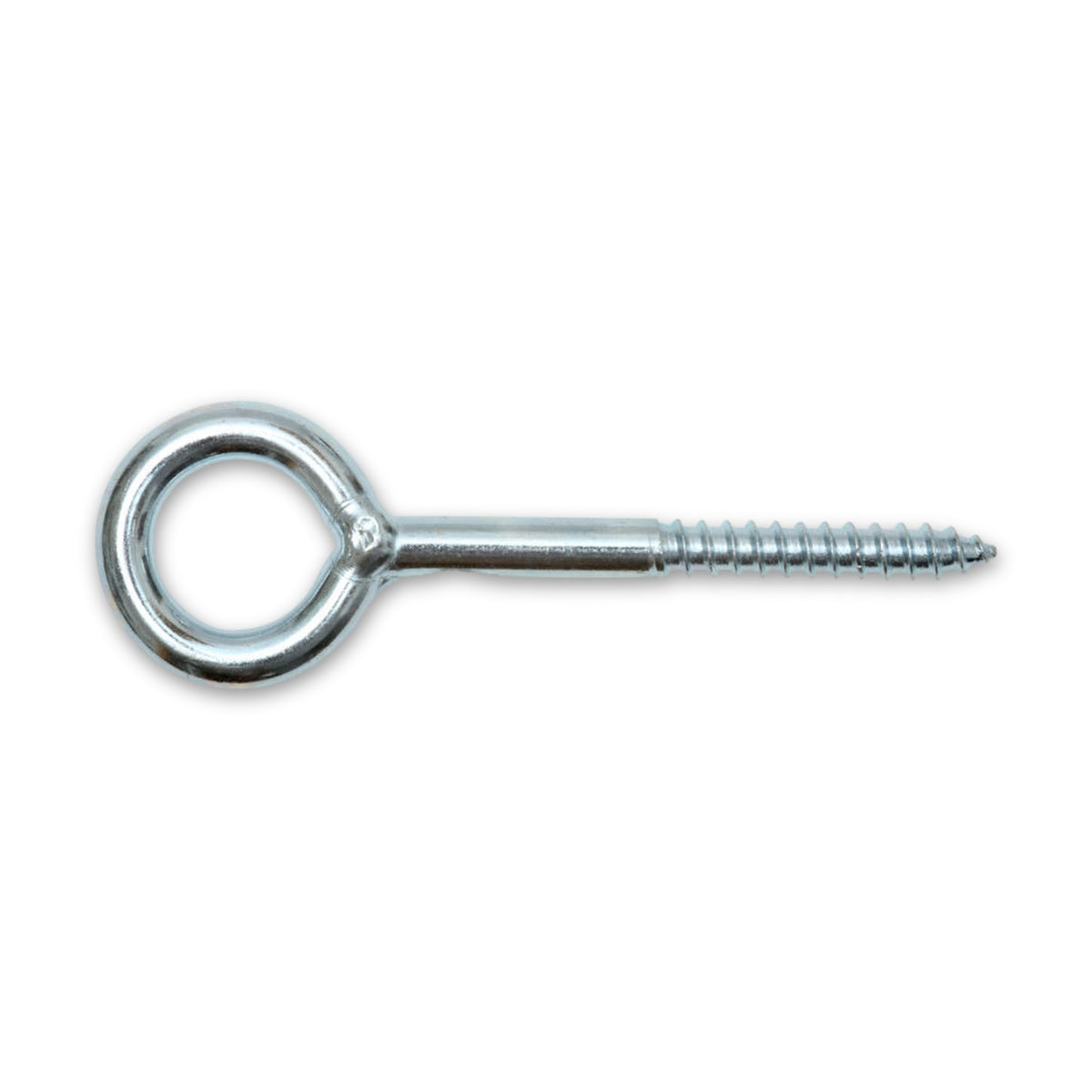

Gerüstschraube mit Öse, geschweißt, Stahl verzinkt

Die Gerüstschraube mit Öse verbindet in einer Gerüstverankerung den Gerüstdübel in der Wand mit dem Gerüsthalter. Das Gewinde wird in einen dafür bestimmten Gerüstdübel eingedreht, das geschweißte Auge nimmt den Halter auf. Sie besteht aus verzinktem Stahl und ist für die vorübergehende Befestigung von Gerüsten vorgesehen.

Das Bindeglied zwischen Wand und Gerüst

Ein Standgerüst wird am Gebäude verankert, damit es nicht quer zur Fassade umkippt. Die Verankerungskräfte müssen über Gerüsthalter und Befestigungsmittel in einen ausreichend tragfähigen Verankerungsgrund gelangen. Die Schraube ist das Befestigungsmittel zwischen Dübel und Halter. Üblich ist sie im Gerüstbau, wenn Gerüste für Putz-, Maler-, Dach- oder Sanierungsarbeiten am Gebäude verankert werden. Verankerungen werden mit dem Aufbau des Gerüstes eingebaut und mit dem Abbau wieder ausgebaut; als Daueranker im Bauwerk ist die Schraube nicht vorgesehen.

Nur einmal in den Dübel, jeder Punkt ein neues Stück

Die Schraube darf nur einmal in einen Gerüstdübel geschraubt werden. Jeder Verankerungspunkt eines Aufbaus braucht deshalb sein eigenes Stück; ein zweites Eindrehen ist nicht vorgesehen. Zu Tragfähigkeit und Auszugswerten liegen keine Angaben vor, die Verankerung braucht daher ihren Nachweis am Einbauort.

Die passende Ausführung erkennen

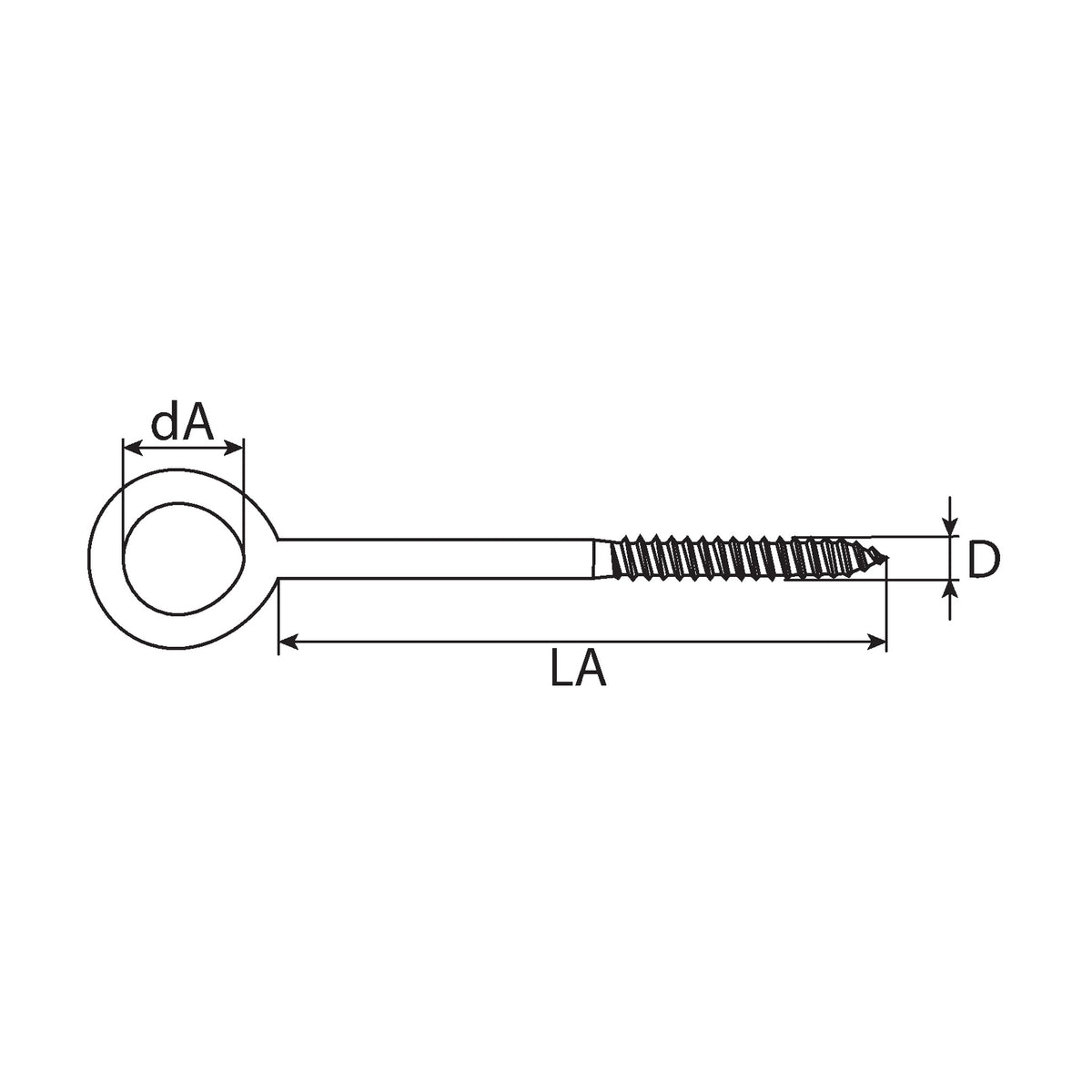

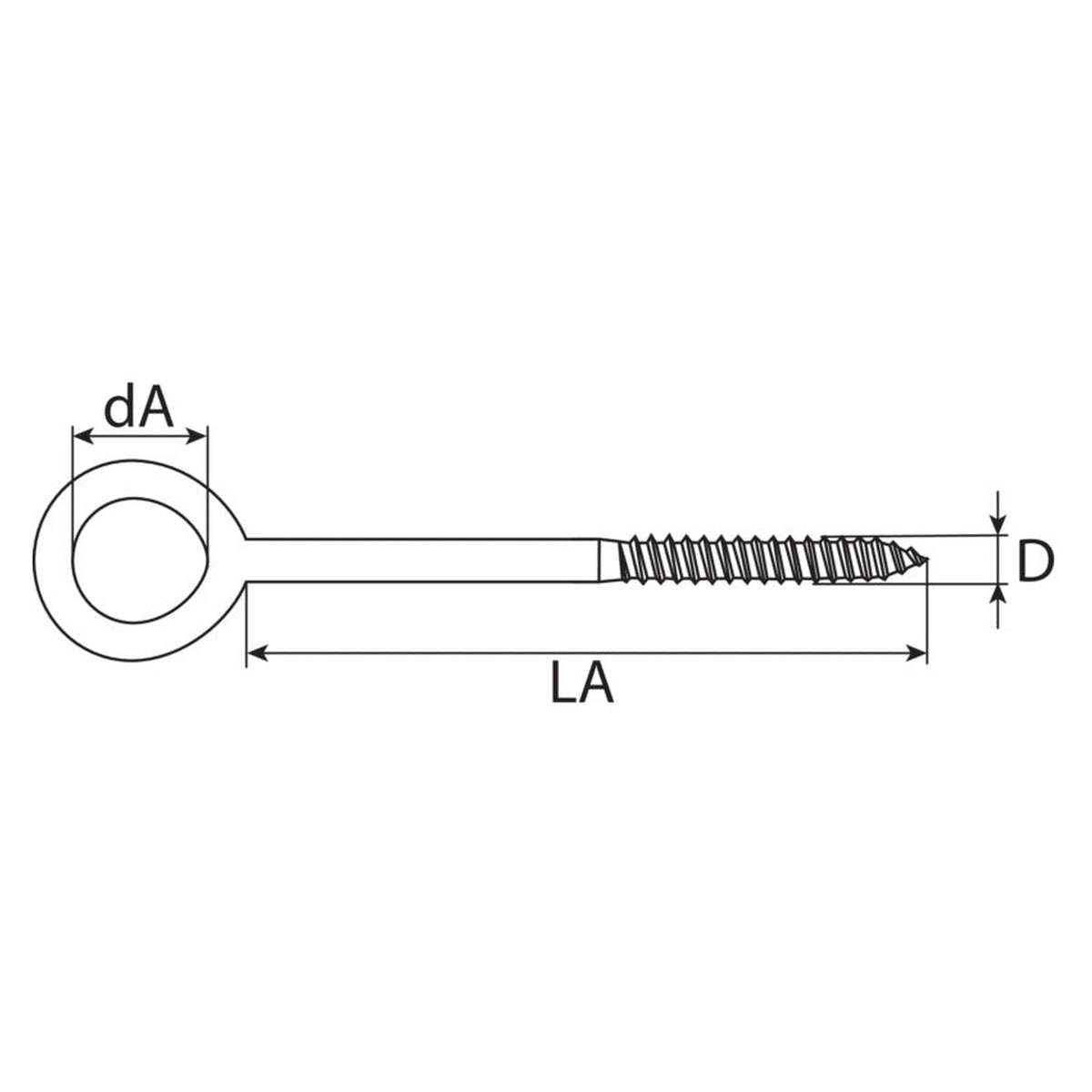

Die Bezeichnung 7,8 × 22 / 120 liest sich so: 7,8 mm Drahtdurchmesser, 22 mm Augendurchmesser, 120 mm Nennlänge. Außerdem unterscheiden sich die Ausführungen in Länge und Gewindelänge. Ausgangspunkt der Wahl ist der Gerüstdübel, in den die Schraube eingedreht wird; welche Länge am Bau passt, hängt zusätzlich vom Wandaufbau am Einbauort ab.

Häufige Fragen

Welche Ausführung passt zu welchem Gerüstdübel?

Das gibt der Gerüstdübel vor. Welcher Schraubentyp zu ihm gehört, sagen die Angaben des Dübelherstellers; der Drahtdurchmesser der Schraube ist nicht ohne Weiteres mit dem Schraubendurchmesser des Dübels gleichzusetzen. Im Zweifel hilft eine Nachfrage beim Dübelhersteller.

Wer weist nach, dass die Verankerung trägt?

Der Tragfähigkeitsnachweis gehört zum Gerüst und zum Einbauort, nicht zur Schraube allein. Nach der DGUV Information 201-011 darf er nur unter engen Bedingungen entfallen, die eine zur Prüfung befähigte Person beurteilt. Im Verankerungsprotokoll steht neben dem Dübeltyp auch der Schraubentyp.

Taugt das Auge als Anschlagpunkt gegen Absturz?

Nein, das Auge ist nur als Teil der Gerüstverankerung gedacht. Anschlagpunkte für Schutzausrüstung gegen Absturz weist der Gerüsthersteller in seiner Aufbau- und Verwendungsanleitung aus; fehlt dort einer, legt ihn der Unternehmer für den Einzelfall fest.

Was kommt bei einer Fassade mit Bekleidung zum Einsatz?

Bei Bekleidungen aus nicht tragfähigem Material sind vorgefertigte Sondergerüstanker oder Daueranker vorgesehen. Dort liegt der tragfähige Untergrund meist zu weit hinten; aus einer größeren Nennlänge dieser Reihe folgt dafür keine Eignung.
