Gewindeschraube 8.8 IS Senkkopf, Stahl verzinkt, DIN 7991

Gefasst wird im Kopf, nicht neben ihm

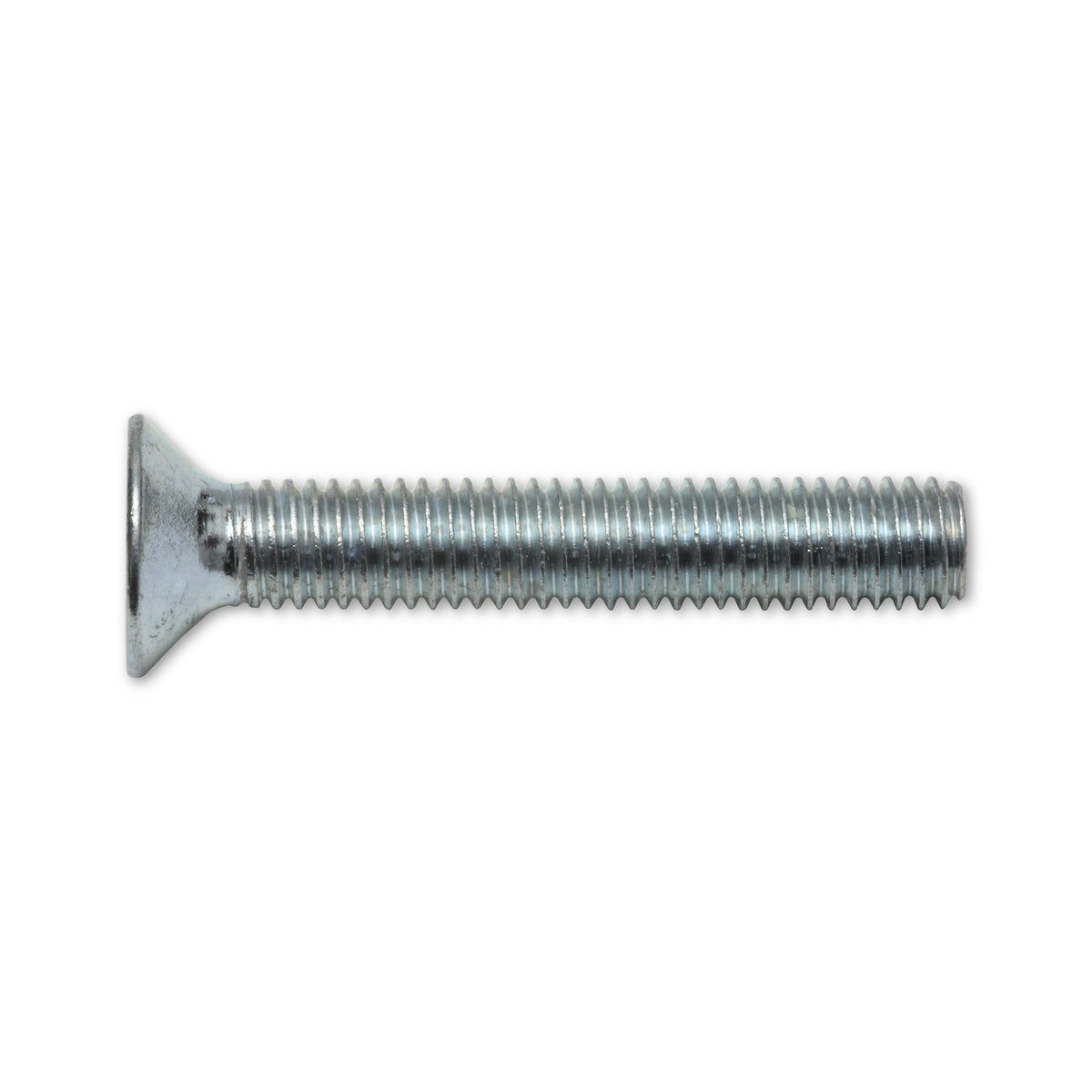

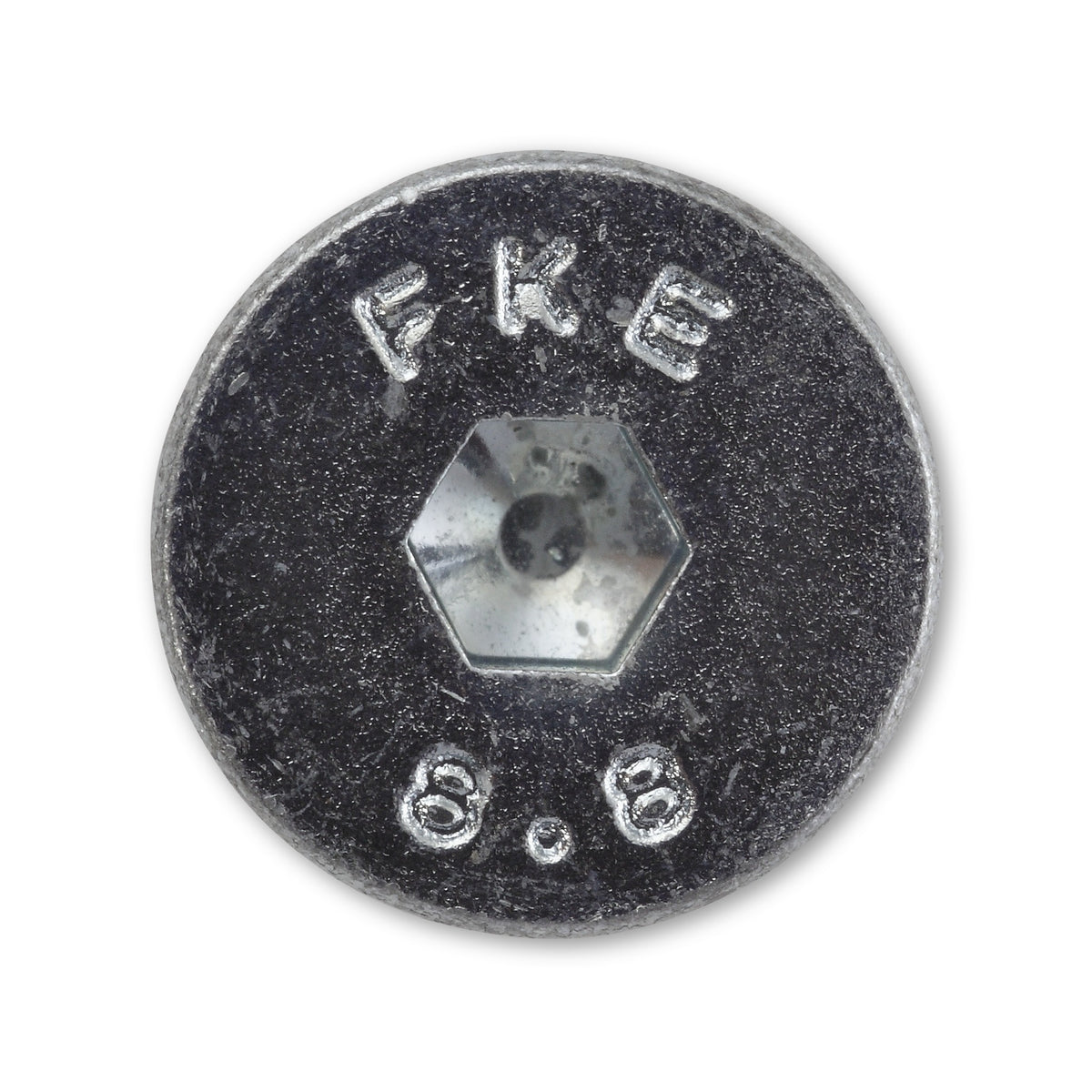

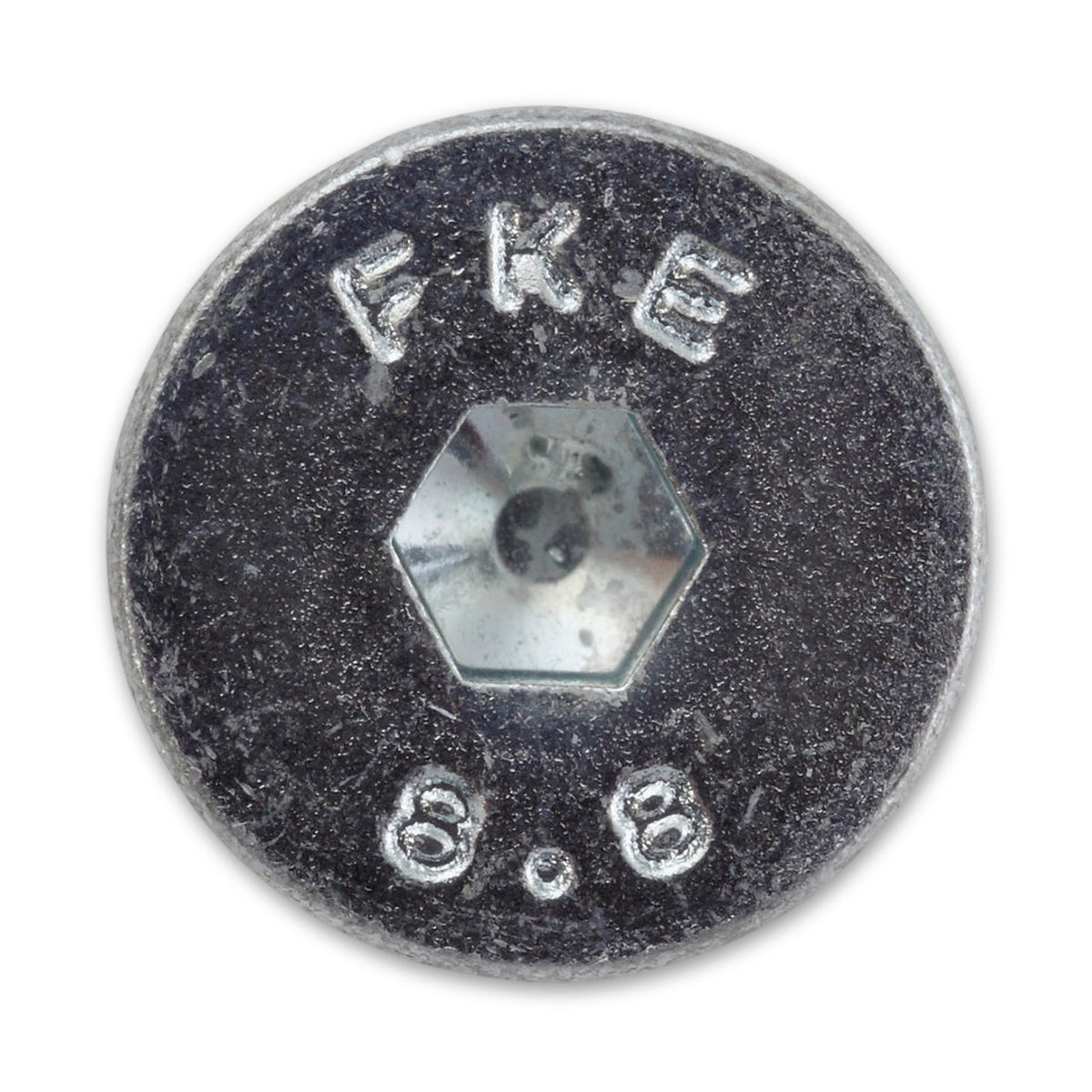

Diese Reihe bringt zwei Merkmale zusammen, die sonst getrennt vorkommen: einen Senkkopf, der in einer kegeligen Aufnahme mit der Oberfläche abschließt, und einen Innensechskant als Antrieb. Der Schlüssel taucht also in die Senkung ein, statt den Kopf von außen zu greifen. Neben der Schraube muss deshalb kein Platz für ein Maul frei bleiben, wohl aber darüber.

Vier bis sechs Millimeter bleiben glatt

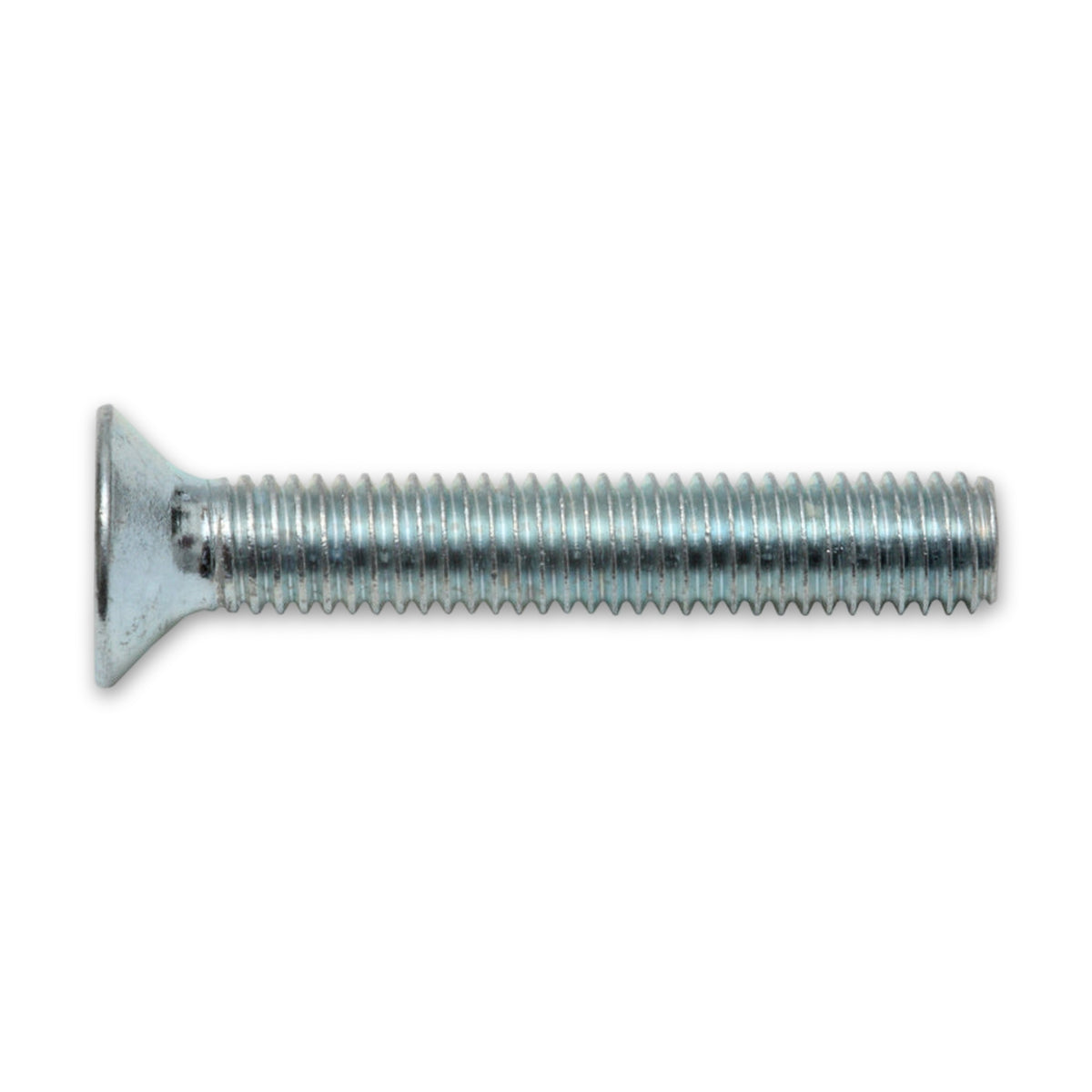

Das Gewinde reicht bei keiner Ausführung bis unter den Kopf. Von 16 mm Nennlänge sind 12 mm geschnitten, von 20 mm je nach Gewindegröße 14 mm bis 16 mm und von 30 mm 24 mm oder 25 mm; ungeschnitten bleiben damit 4 mm bis 6 mm. Für die Klemmlänge zählt diese Aufteilung, denn ins Gegengewinde oder in eine Mutter greift allein der geschnittene Teil.

Häufige Fragen

Welche Schlüsselgröße gehört zu welcher Ausführung?

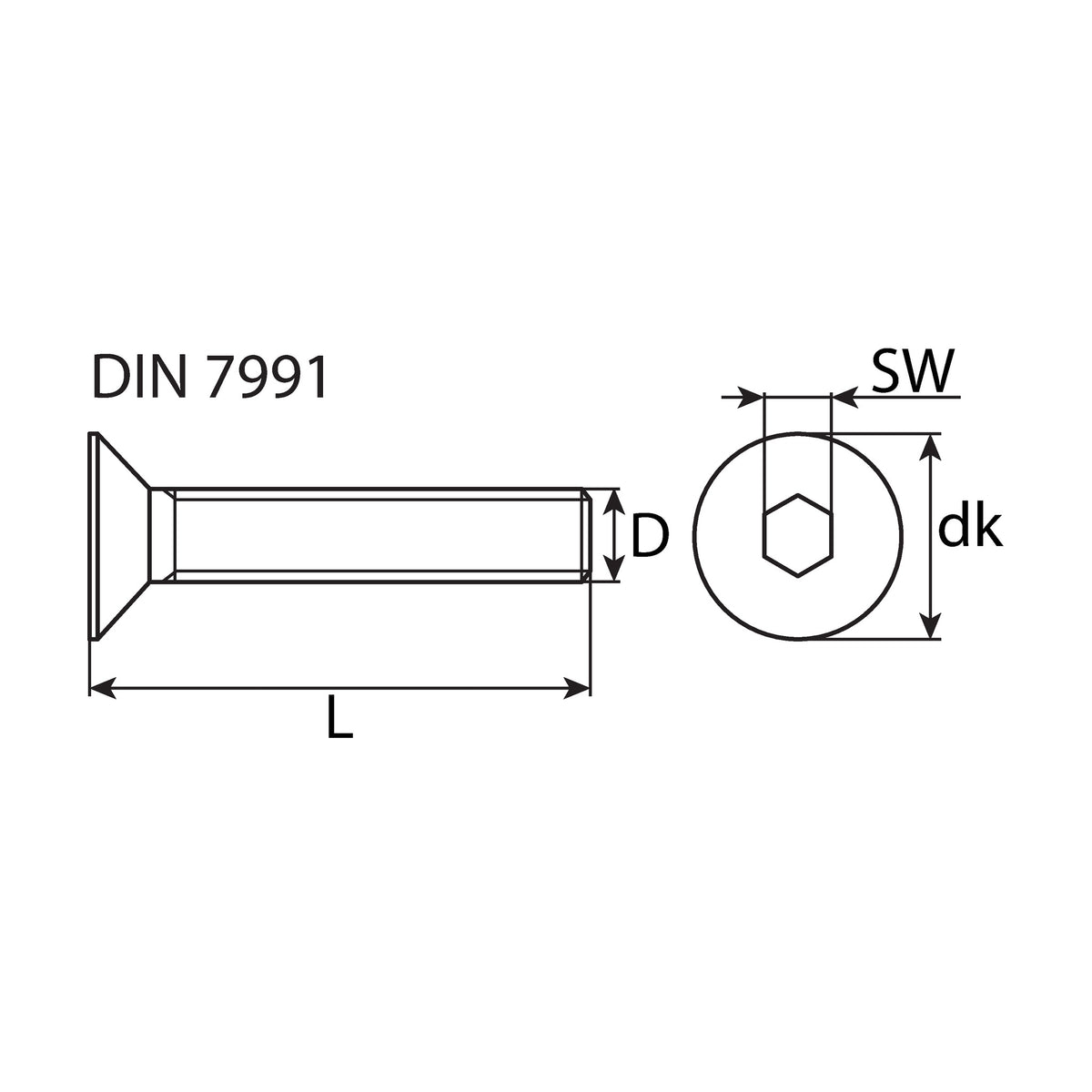

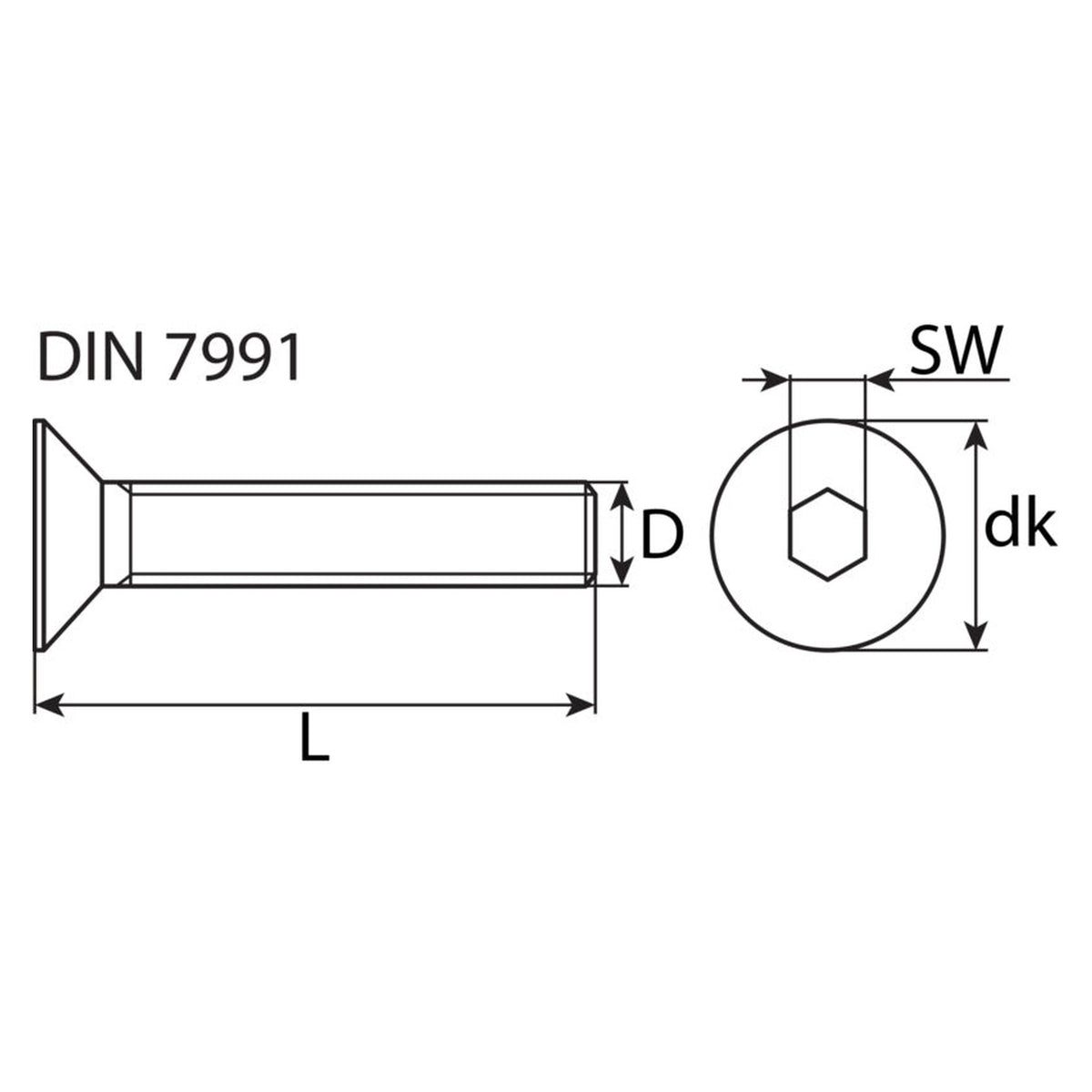

Die Größe wächst mit dem Gewinde: IS2 bei M3 und M4, IS3 bei M5, IS4 bei M6. Drei Größen deckt die Reihe damit ab, und für eine bestimmte Ausführung brauchst Du nur eine davon. Mit dem Gewinde wächst auch der Kopf, von 6 mm Durchmesser bei M3 auf 12 mm bei M6, und danach richtet sich die Weite der Senkung.

Ist das eine Schraube für den Stahlbau?

Dafür gelten eigene Regeln. Eine Garnitur, die im Stahlbau eingesetzt wird, hat eine der beiden dort maßgeblichen Produktnormen einzuhalten und trägt neben Festigkeitsklasse und Herstellerzeichen eine zusätzliche Kennzeichnung; Ausführung und Kontrolle folgen einem eigenen Regelwerk. Dass eine Schraube einer bestimmten Bauform entspricht, macht sie noch nicht zum Teil einer solchen Garnitur. Und was eine Verbindung aushält, hängt an Werkstoff, Klemmlänge, Gegengewinde und Beanspruchung; aus Kopfform, Antrieb oder Nummer folgt das nicht.
