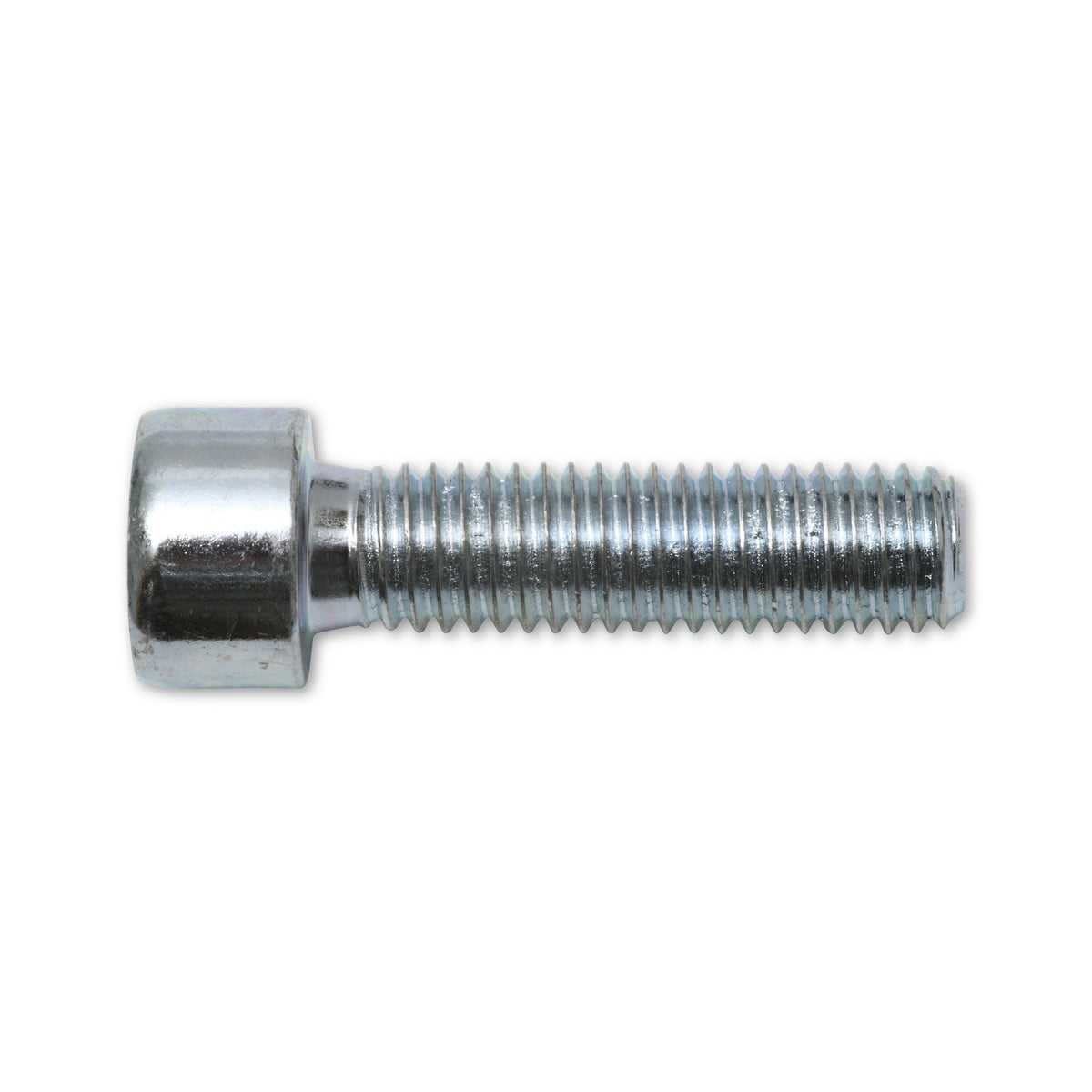

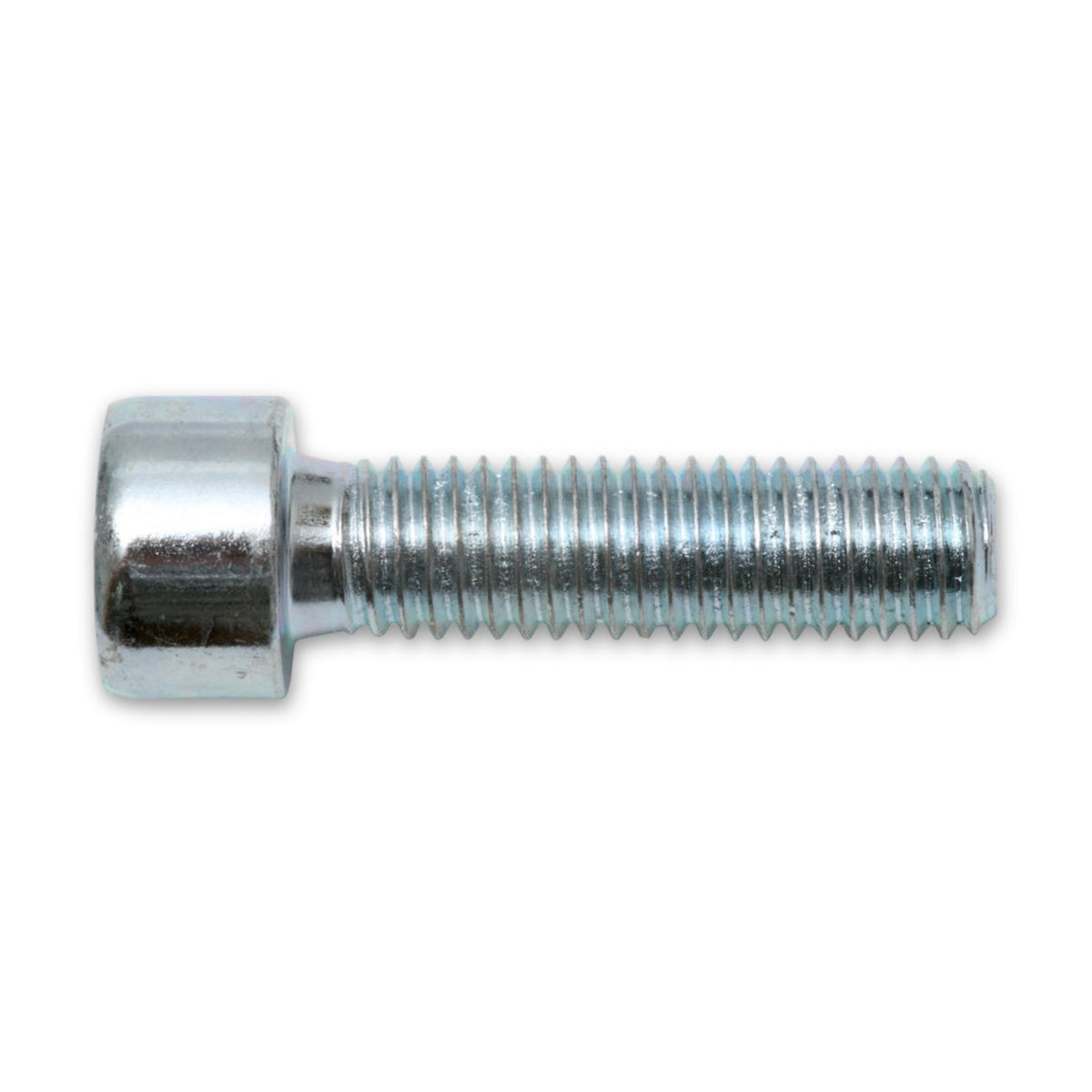

Zylinderschraube mit Innensechskant, Stahl verzinkt, DIN 912

Zylinderschrauben mit Innensechskant aus verzinktem Stahl, Festigkeitsklasse 8.8, für Verschraubungen mit wenig Platz neben dem Kopf oder mit versenktem Kopf. Die Reihe umfasst die Gewinde M3 bis M10 in Nennlängen von 10 bis 60 mm, je nach Ausführung mit Voll- oder Teilgewinde. DIN 912 bezeichnet die Bauform. Genutzt wird sie im Maschinen- und Vorrichtungsbau, im Metall- und Möbelbau, bei Reparaturen in Werkstatt und Haushalt und im Gerätebau.

Die Senktiefe ergibt sich aus der Gewindegröße

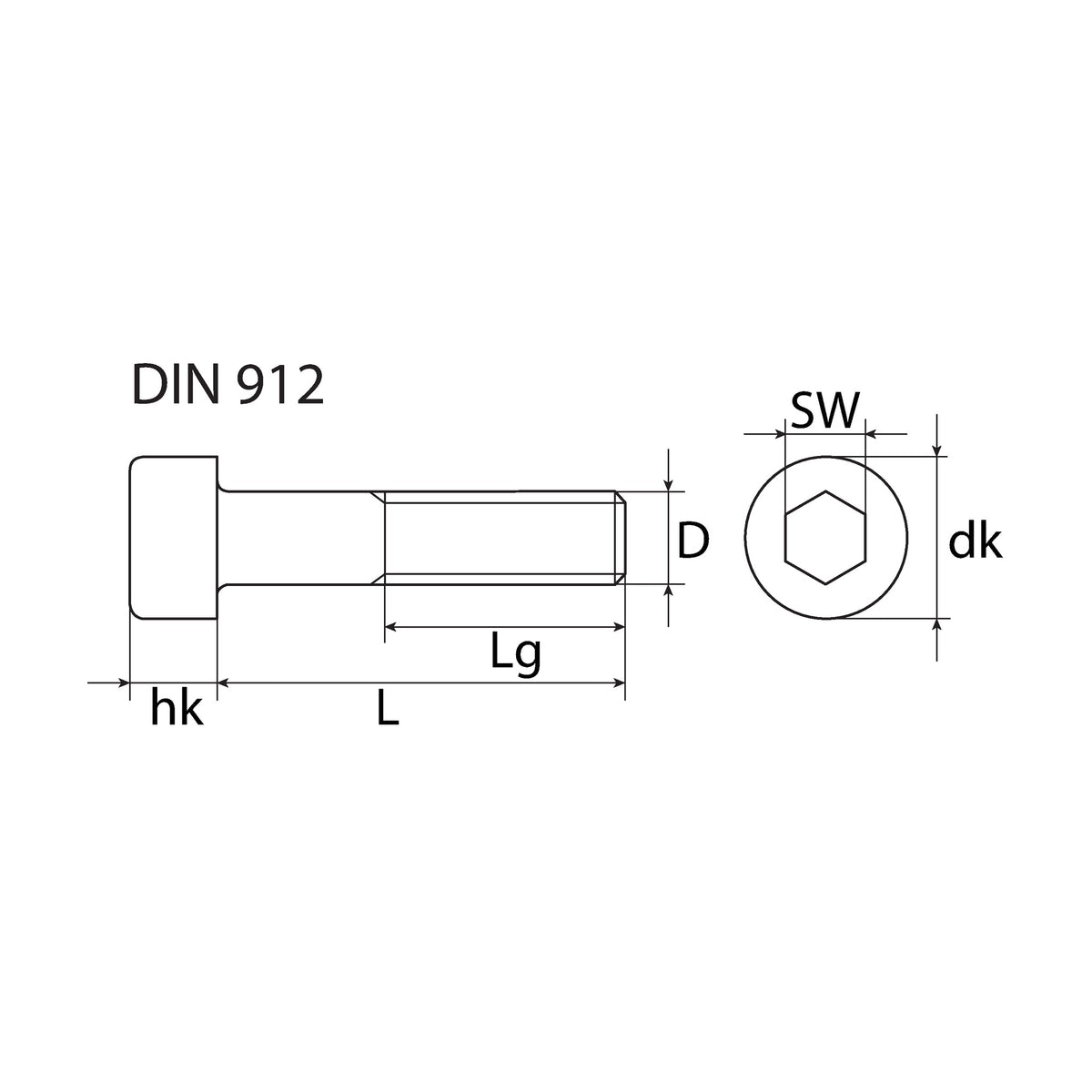

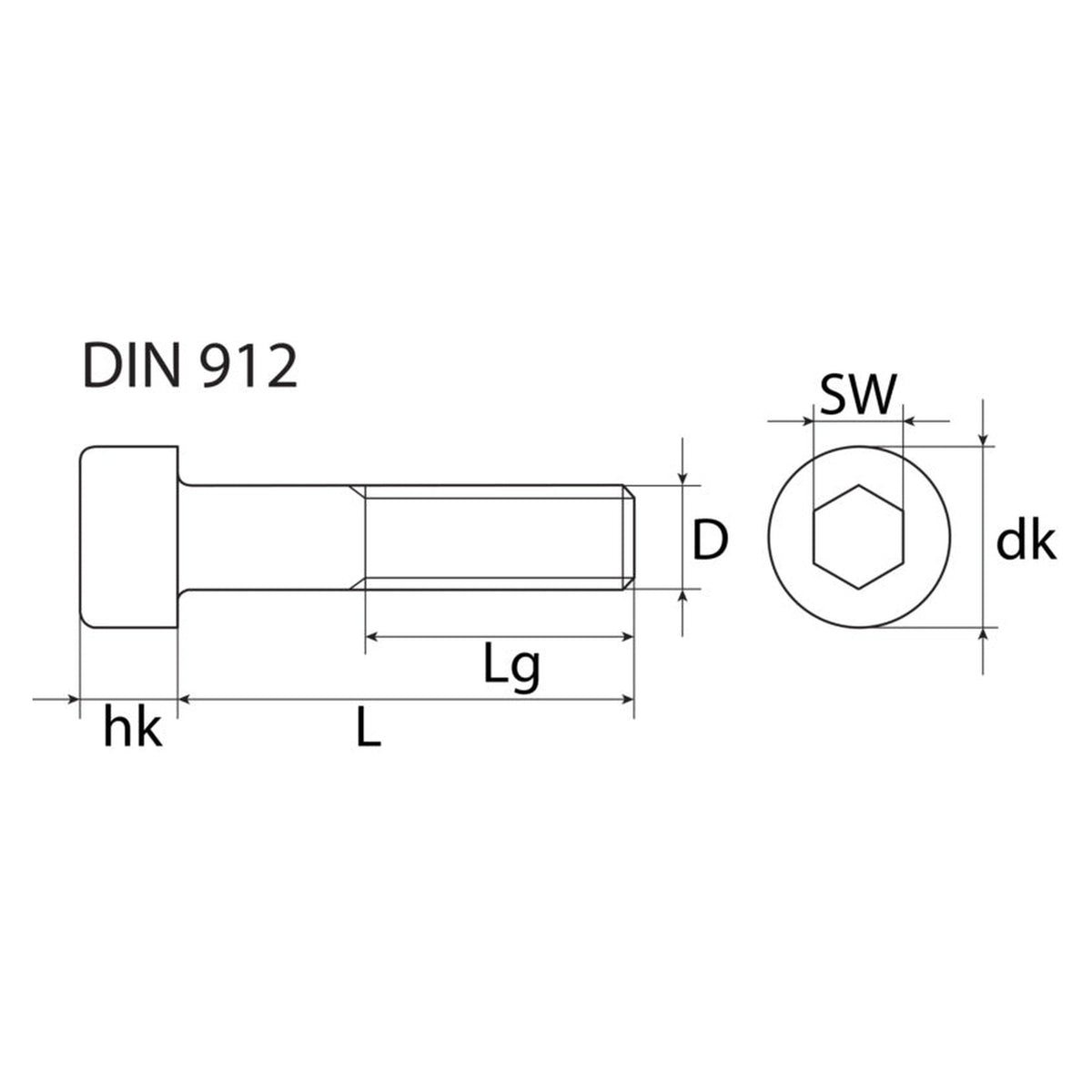

Die Kopfhöhe entspricht dem Gewindedurchmesser: 3 mm bei M3, 6 mm bei M6, 10 mm bei M10, jeweils als Höchstmaß. Daraus ergibt sich die Mindesttiefe einer Senkung.

Der Schlüssel greift im Kopf und braucht Platz nach oben

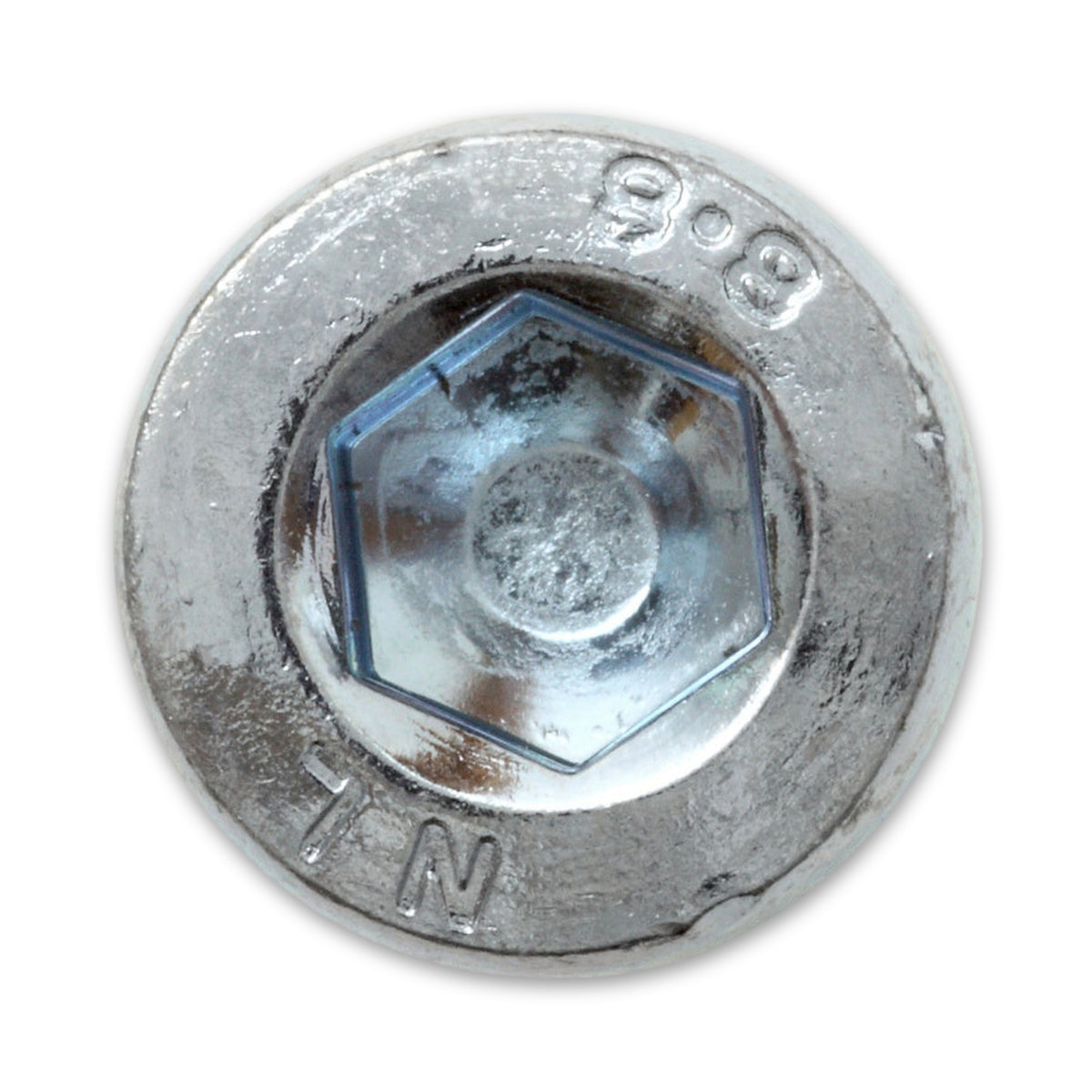

Angezogen wird mit einem Innensechskantschlüssel, der in den Kopf eintaucht. Neben der Schraube muss deshalb kein Schlüsselmaul Platz finden, über dem Kopf muss der Schlüssel dagegen ansetzen können. Wo das nicht geht, ist eine Sechskantschraube mit außen angreifendem Schlüssel die Alternative.

Teilgewinde oder Vollgewinde: die Gewindelänge entscheidet

Kurze Ausführungen tragen das Gewinde fast bis unter den Kopf (Vollgewinde), längere haben darunter einen glatten Schaft (Teilgewinde). Der Wechsel liegt je nach Gewinde bei 30, 40 oder 50 mm Nennlänge. Der glatte Schaft liegt im Durchgangsloch des ersten Bauteils, das Gewinde sollte im Gegenstück ausreichend weit greifen.

Festigkeitsklasse 8.8 beschreibt den Werkstoff

Die Festigkeitsklasse 8.8 nennt den Schraubenwerkstoff: mindestens 800 N/mm² Zugfestigkeit, mindestens 640 N/mm² Streckgrenze. Welche Last eine Verbindung aufnimmt, folgt daraus nicht.

Häufige Fragen

Welchen Innensechskantschlüssel brauche ich?

Bei M6 einen mit 5 mm Schlüsselweite, bei M8 mit 6 mm, bei M10 mit 8 mm. Bei M3 bis M5 ist die Antriebsgröße je Ausführung angegeben, IS steht für Innensechskant.

Wie tief muss die Senkung sein?

Für einen bündigen Kopf mindestens so tief, wie der Kopf hoch ist, also 6 mm bei M6 und 8 mm bei M8, mit Unterlegscheibe entsprechend tiefer.

Können die Schrauben im Freien oder im Feuchtraum verwendet werden?

Für das Freie und für Feuchträume sind nichtrostende Ausführungen die bessere Wahl. Verzinkte Verbindungsmittel werden üblicherweise im Trockenen eingesetzt, zur Schichtdicke dieser Schrauben liegt keine Angabe vor.

Gibt es diese Schrauben noch unter DIN 912?

Ja, die Bauform wird im Handel weiter so geführt. Die Ausgabe ist zurückgezogen, die Nachfolgenorm heißt DIN EN ISO 4762.

Eignet sich die Schraube für tragende oder sicherheitsrelevante Verbindungen?

Nein, dafür ist sie nicht ausgewiesen. Für Hebezwecke, sicherheitsrelevante Stellen am Fahrzeug oder den Stahlbau braucht es Verbindungsmittel, die dafür ausdrücklich angegeben sind.
