Gewindeschraube 8.8 Sechskantkopf mit Mutter, verzinkt, DIN 933

Gewinde bis unter den Kopf

Bei dieser Bauform läuft das Gewinde über die ganze Länge bis an den Kopf heran; ein glatter Schaft fehlt. Damit greift die Mutter an jeder Stelle des Schafts, und die Dicke der verbundenen Teile darf sich ändern, ohne dass gleich eine andere Schraube nötig wird. Die passende Sechskantmutter liegt bei, sodass eine durchgehende Verbindung auch dort entsteht, wo im Bauteil selbst kein Gewinde sitzt.

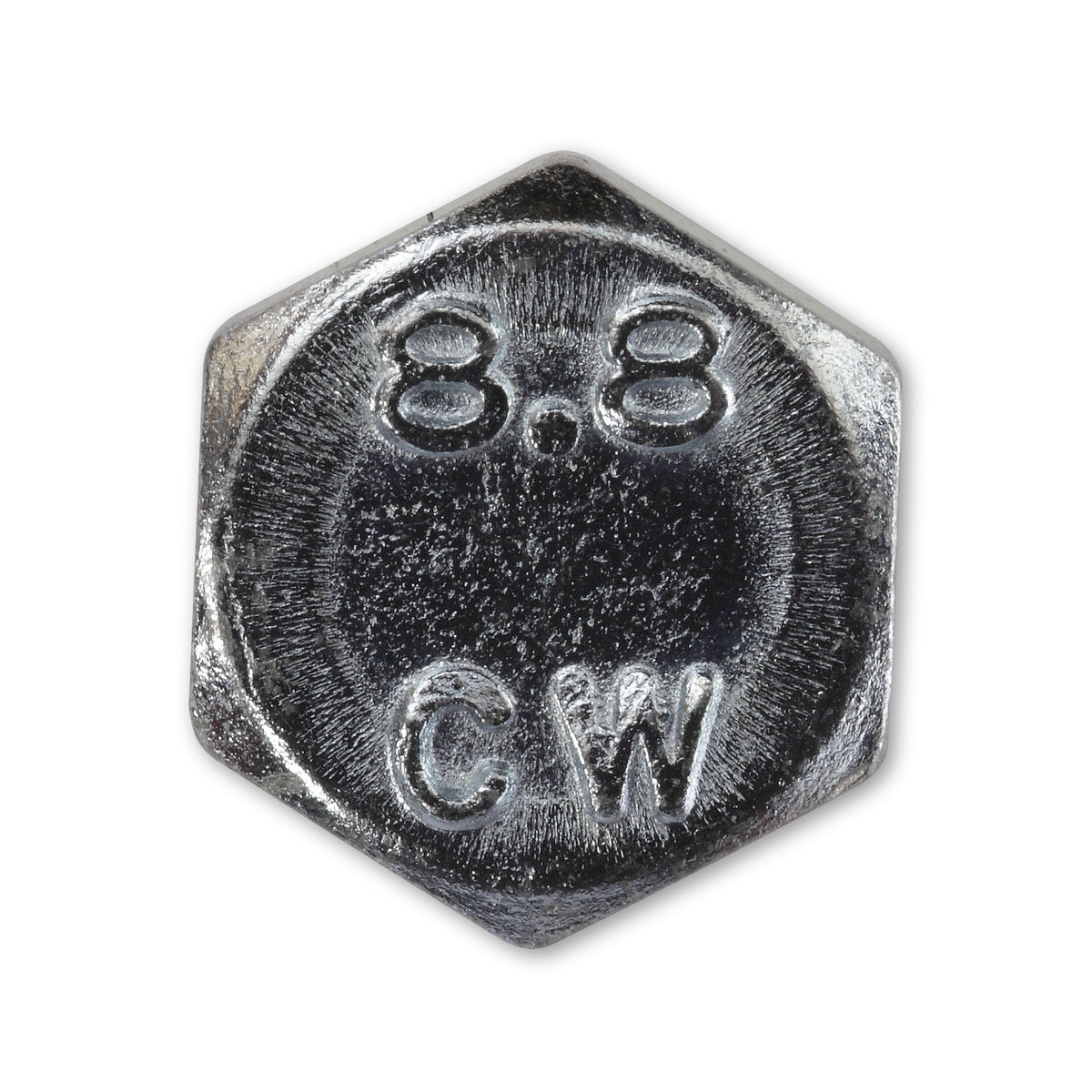

Was die Festigkeitsangabe aussagt

Die beiden Zahlen der Festigkeitsangabe beschreiben den Stahl. Die erste steht für ein Hundertstel der Zugfestigkeit, hier also 800 N/mm². Die zweite nennt das Zehnfache des Verhältnisses von Streckgrenze zu Zugfestigkeit, hier acht Zehntel, was auf 640 N/mm² Streckgrenze führt. Beide Werte sind Mindestwerte für den Werkstoff. Was eine fertige Verbindung erträgt, steht damit noch nicht fest: Das hängt an Klemmlänge, Gegenstück und Beanspruchung.

Auswahl und Handhabung

• Gewinde und Länge einzeln: Beide Maße werden getrennt gewählt, weil dieselbe Gewindegröße in mehreren Längen vorkommt.

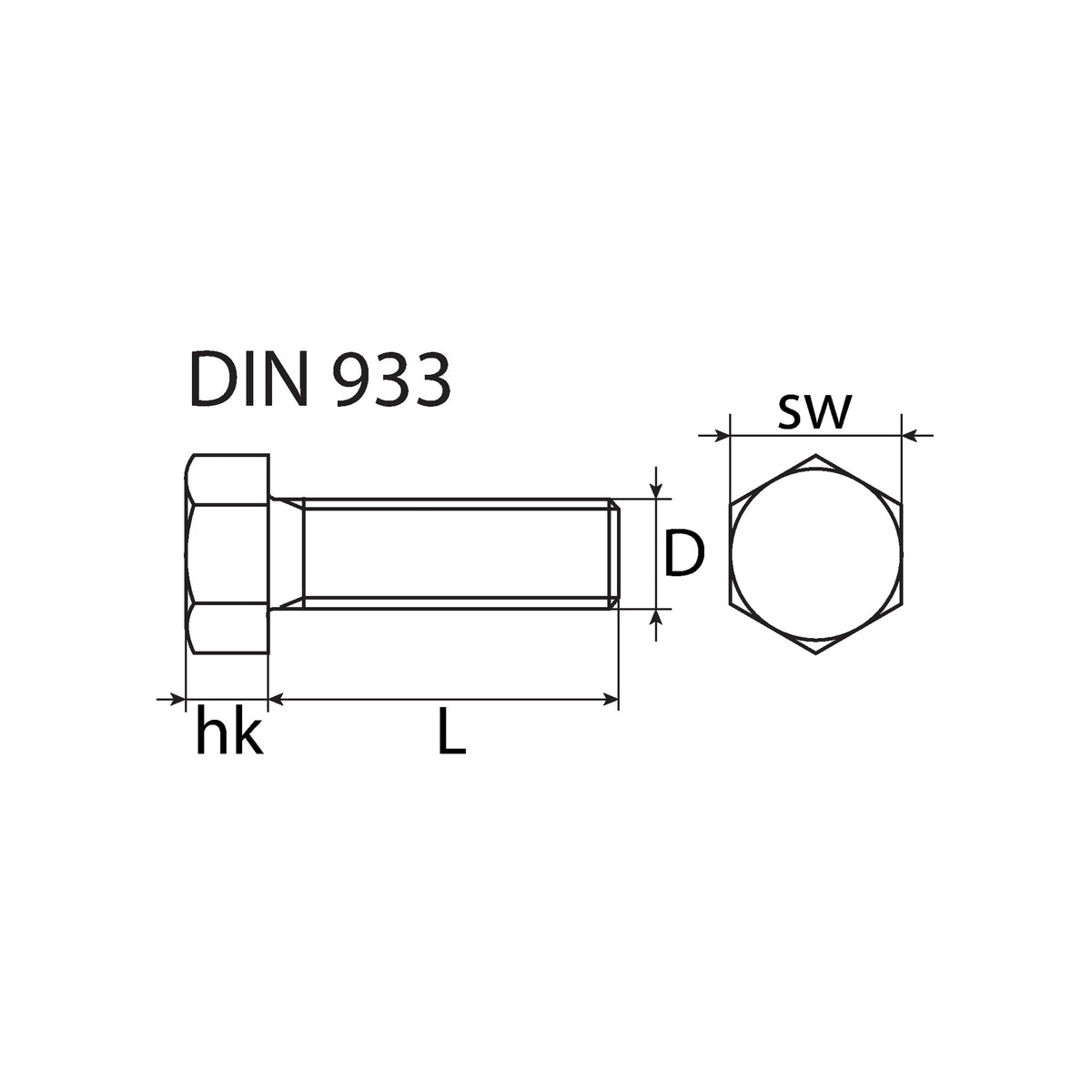

• Schlüsselweite: Der Kopf wird von außen mit Maul- oder Ringschlüssel gefasst; zu jeder Gewindegröße gehört eine eigene Schlüsselweite, die mit dem Durchmesser wächst.
• Mutter in gleicher Güte: Mutter und Schraube derselben Festigkeitsklasse sind gemeinsam belastbar, bis die Schraube ihre Streckgrenze erreicht; die Mutter bleibt dabei unbeschädigt.

Häufige Fragen

Was besagt die Angabe DIN 933?

Unter dieser Nummer stehen Sechskantschrauben mit Gewinde bis zum Kopf mit ihren Maßen und Produktklassen. Die Ausgabe selbst ist zurückgezogen und durch eine EN-ISO-Nachfolge ersetzt; im Handel dient die Nummer weiterhin als Angabe zu Bauform und Maßreihe. Über Tragfähigkeit oder Eignung einer bestimmten Verbindung sagt sie nichts aus.

Taugt die Schraube für eine Stahlbaukonstruktion oder eine Bremse?

Für Schraubengarnituren im Stahlbau gelten eigene Produktnormen und eine eigene Kennzeichnung, die über Festigkeitsklasse und Herstellerzeichen hinausgeht; aus der Bauform folgt keine Zugehörigkeit dazu. Ebenso wenig ist hier eine Eignung für sicherheitsrelevante Fahrzeugverschraubungen, für Hebe- und Anschlagzwecke, für Personensicherung oder für nicht vorwiegend ruhende Belastung ausgesagt. Anziehdrehmomente und Vorspannkräfte gehören nicht zu den Angaben dieser Ware.
