Sechskantschraube, Stahl verzinkt, DIN 931

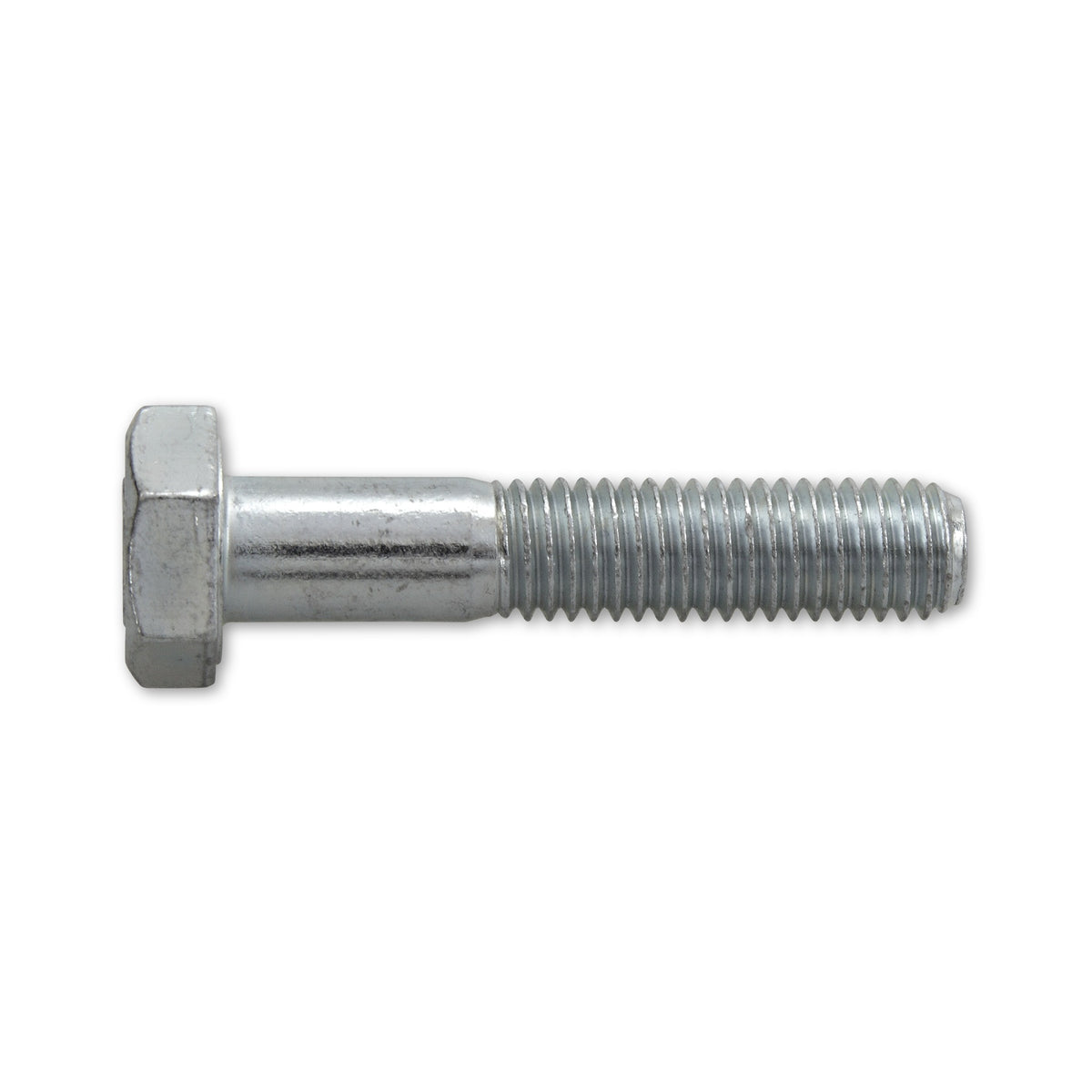

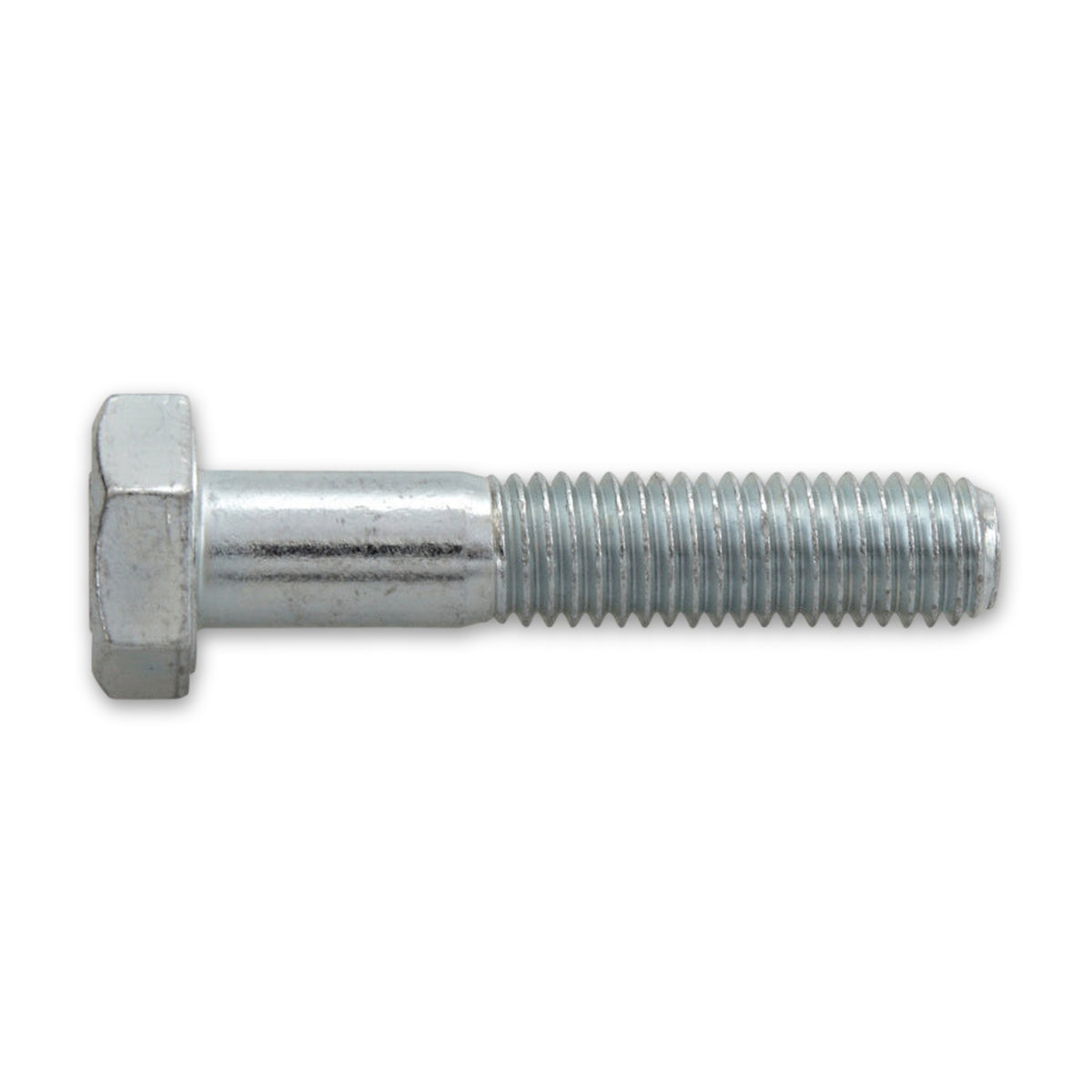

Sechskantschrauben nach DIN 931 aus Stahl, verzinkt, Festigkeitsklasse 8.8: Der Schaft ist glatt, Gewinde trägt nur das vordere Ende. Sie verbinden Bauteile mit viel Material zwischen Kopf und Gegengewinde und werden über den Sechskantkopf angezogen. Ausgewählt wird nach Gewindegröße und Länge; der Gewindeteil muss zur Klemmdicke passen.

Der Gewindeteil richtet sich nach dem Durchmesser

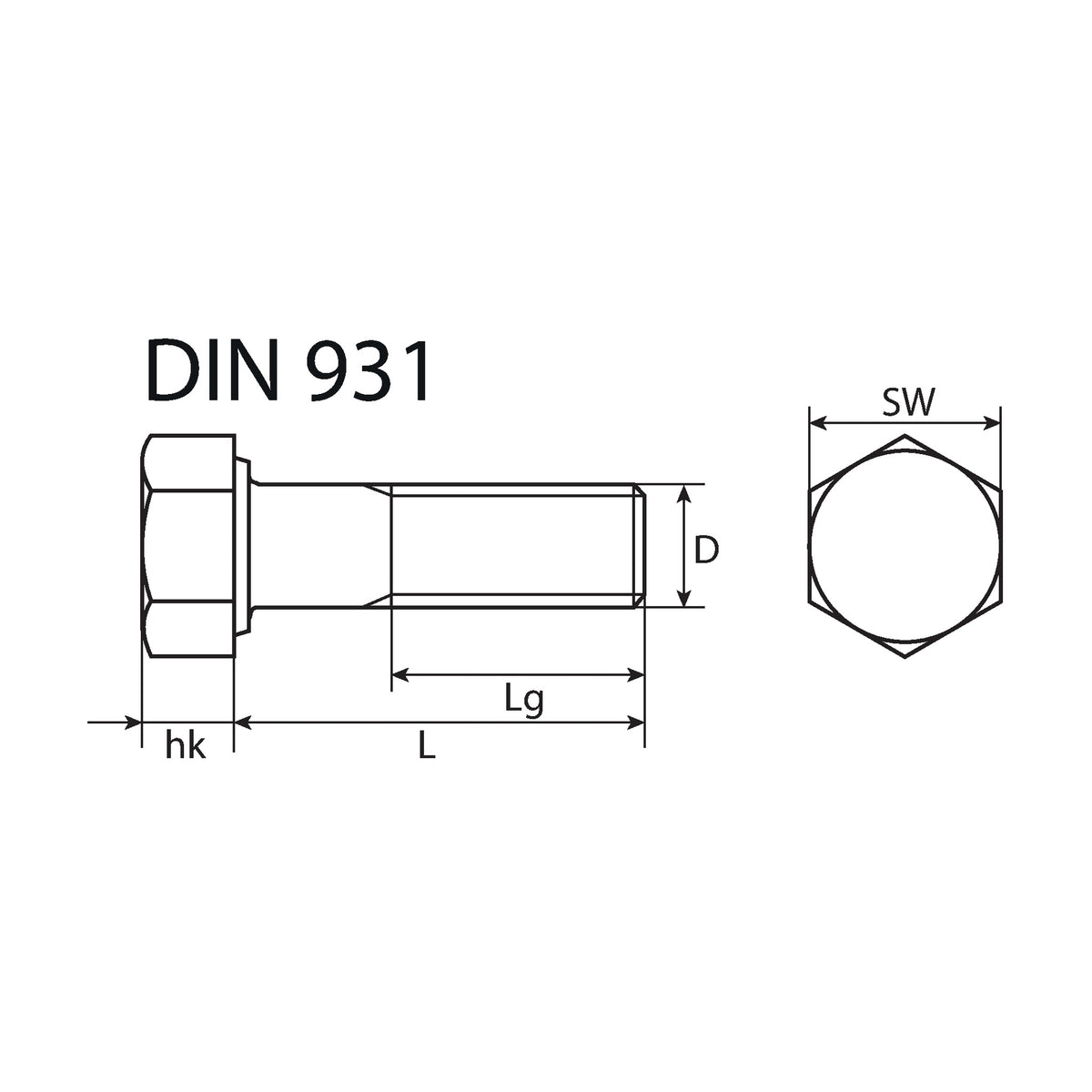

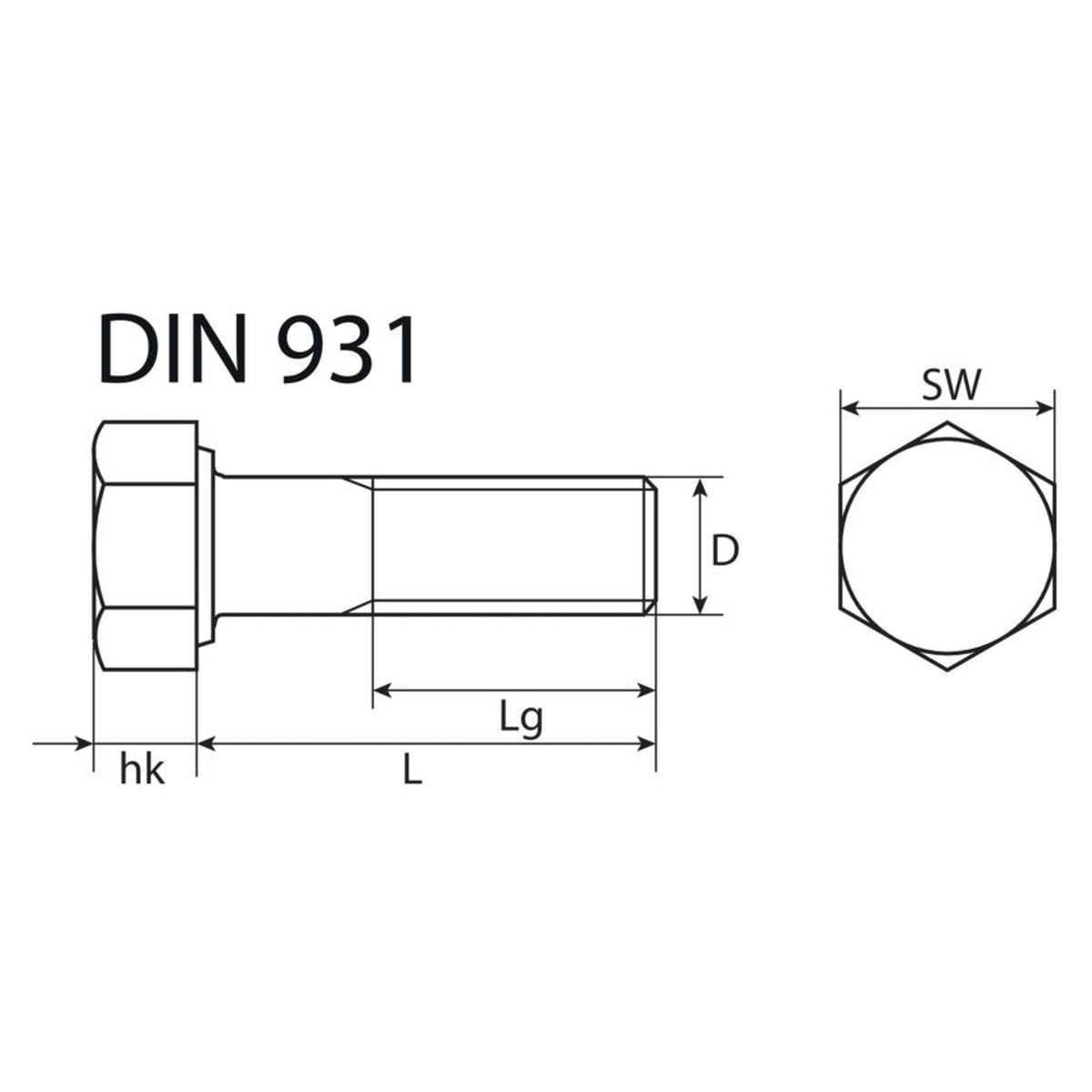

Die Gewindelänge hängt an der Gewindegröße, nicht an der Schraubenlänge: Bei M10 sind es höchstens 26 mm, ob die Schraube 60 mm oder 120 mm misst. Bei M16 und M20 kommen ab 160 mm sechs Millimeter dazu. Das Gegengewinde, Gewindeloch oder Mutter, muss im Gewindeteil liegen.

Gewinde, Länge und Schlüsselweite bestimmen die Auswahl

• Gewindegröße: Sie richtet sich nach der Bohrung oder dem Gegengewinde.
• Länge: Sie ergibt sich aus der Dicke der verschraubten Teile plus Mutterhöhe.
• Schlüsselweite: Maul- oder Steckschlüssel müssen zur gewählten Gewindegröße passen, bei M8 sind es 13 mm.

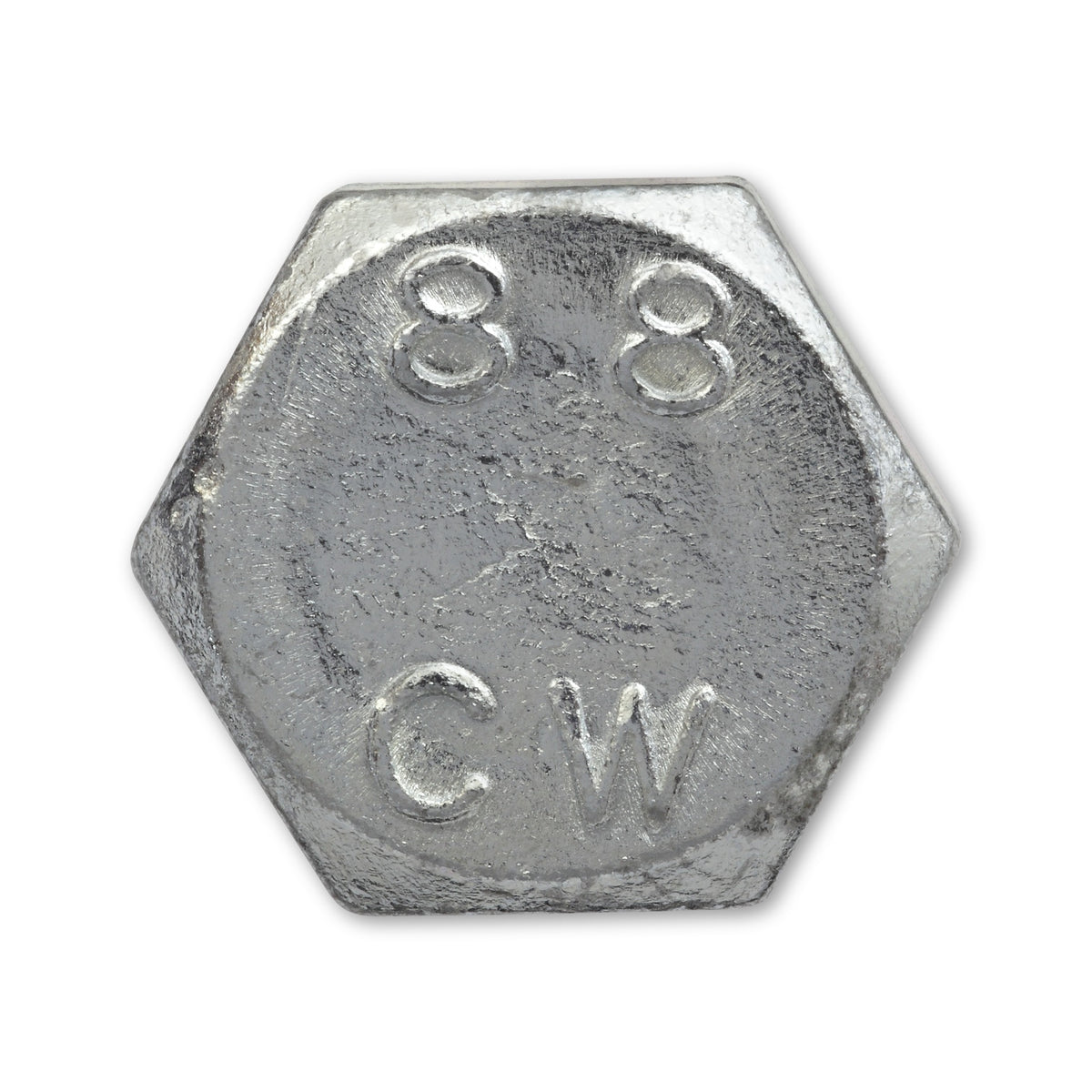

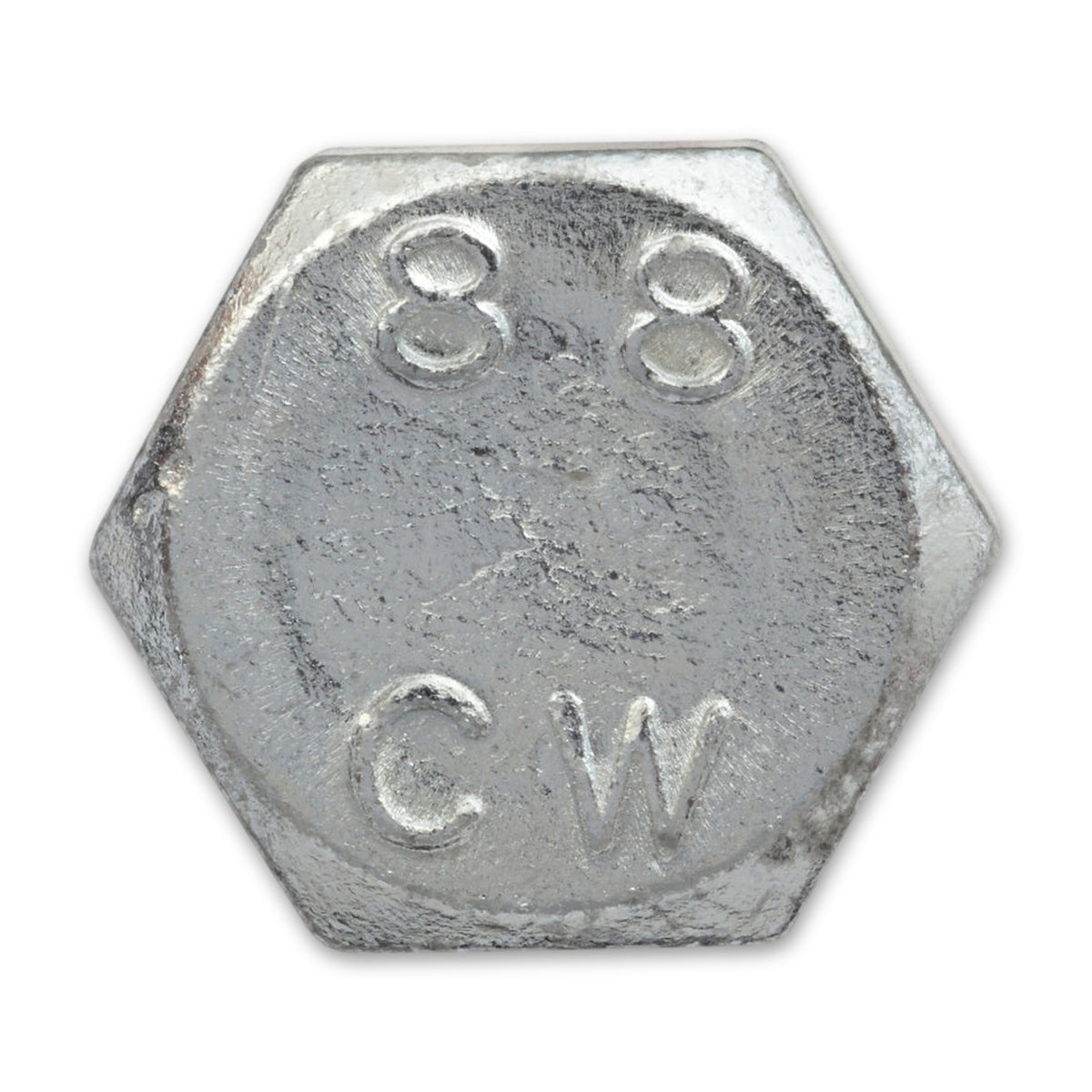

• Festigkeitsklasse 8.8: Die Kennzahl beschreibt Zugfestigkeit und Streckgrenze. Eine zulässige Last folgt daraus nicht.
• Verzinkte Oberfläche: Für Feuchträume und das Freie sind geeignete Werkstoffe oder Beschichtungen zu verwenden, etwa nichtrostender Stahl oder feuerverzinkte Verbindungsmittel.

Wo Sechskantschrauben mit Schaft zum Einsatz kommen

Üblich sind sie in Werkstatt und Maschinenbau, bei Reparaturen, im Metallbau, in der Hausmeisterei und bei Zimmerern für Holzverbindungen. Die Schraube wird durch die Bohrungen gesteckt und mit einer Mutter verschraubt oder in ein Gewindeloch gedreht. Schrauben nach ISO 4014 sind bis auf die Schlüsselweite austauschbar: Bei M10, M12 und M14 gelten dort 16, 18 und 21 mm, bei dieser Reihe 17, 19 und 22 mm.

Häufige Fragen

Wie finde ich heraus, ob Länge und Gewindeteil passen?

Die verschraubten Teile müssen zusammen mindestens so dick sein wie der glatte Schaft, also Nennlänge minus Gewindelänge. Sind sie dünner, läuft die Mutter vor dem Anliegen auf den Gewindeauslauf; dann hilft eine kürzere Schraube oder DIN 933 mit Gewinde bis zum Kopf.

Was unterscheidet DIN 931 von DIN 933?

DIN 931 hat Gewinde nur am vorderen Ende und einen glatten Schaft, DIN 933 trägt Gewinde bis zum Kopf. Soll der Schaft glatt durch die Bauteile laufen, passt DIN 931; wird Gewinde auf ganzer Länge gebraucht, DIN 933.

Gehören Mutter und Unterlegscheibe dazu?

Nein, angeboten werden nur die Schrauben. Passend ist eine Sechskantmutter derselben Gewindegröße, deren Festigkeitsklasse zur Schraube passt.

Sind die Schrauben für Hebezeuge oder sicherheitsrelevante Verbindungen vorgesehen?

Nein, dafür sind diese Schrauben nicht vorgesehen. Für Hebepunkte gibt es eigene Anschlagteile, am Fahrzeug gilt das vom Fahrzeughersteller vorgegebene Teil.
