Gewindeschraube IS Zylinderkopf, Edelstahl A2, DIN 912

Drei Größen, dafür ein enges Raster

Diese Reihe bleibt bei M5, M6 und M8 und setzt ihre Kraft in die Längen: von 10 mm bis 60 mm, ab 20 mm in Fünf-Millimeter-Schritten, und erst zwischen 50 mm und 60 mm fehlt eine Stufe. Zu M6 und M8 stehen je neun Längen zur Wahl, zu M5 acht. Wer zwischen zwei Stufen landet, hat die Wahl zwischen der nächstkürzeren und der nächstlängeren Ausführung; dazwischen liegt selten mehr als ein Schritt von fünf Millimetern.

Der Schlüssel taucht in den Kopf ein

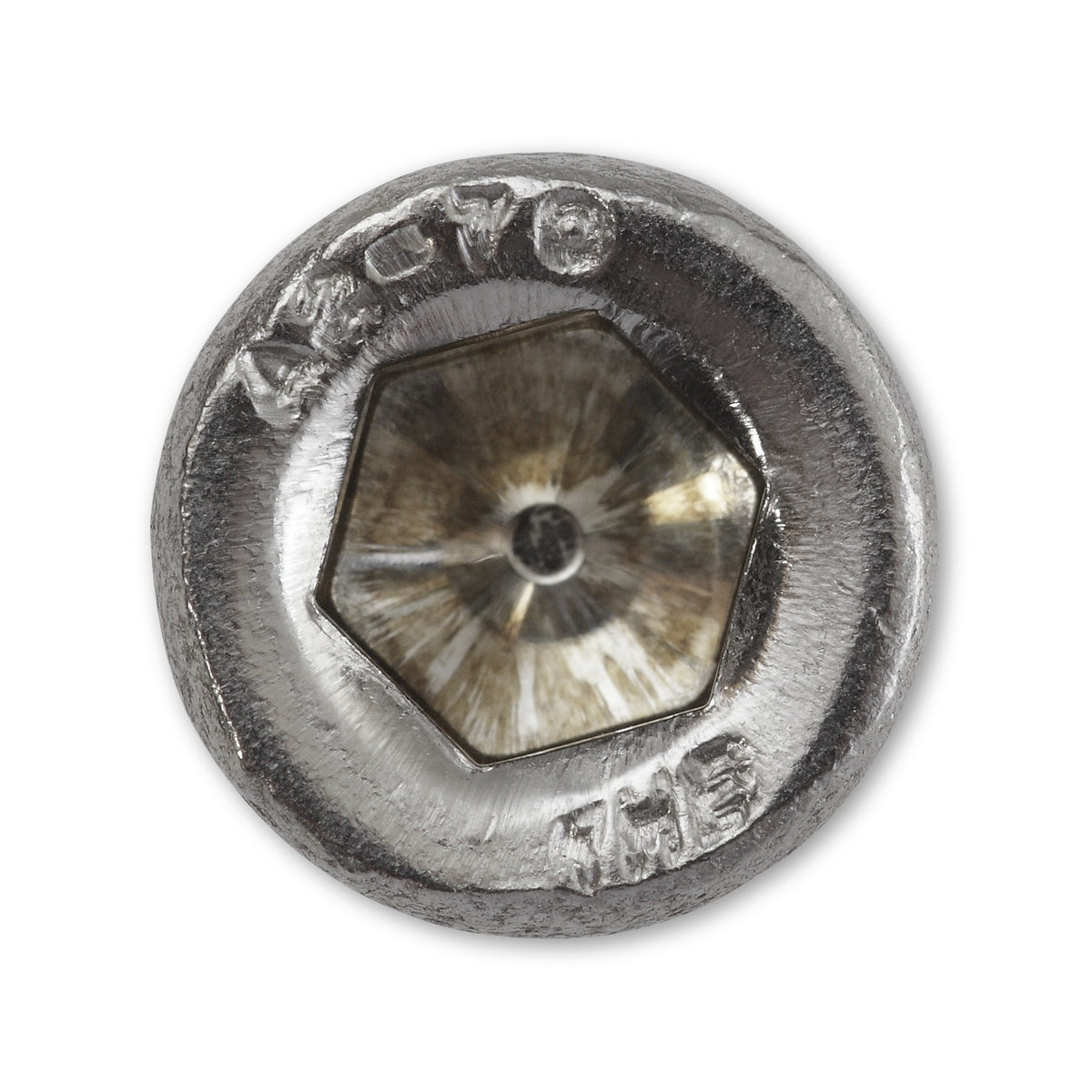

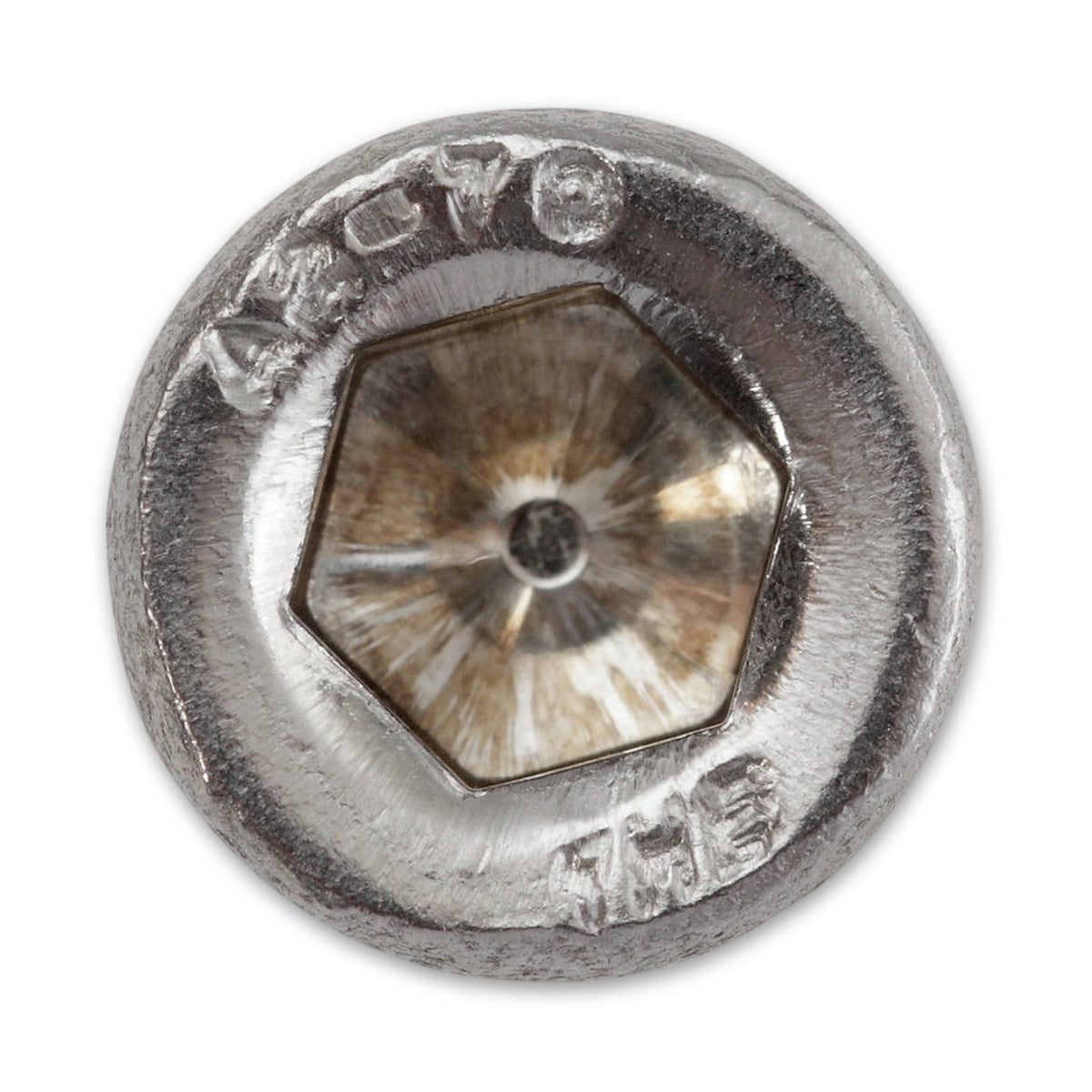

Der Innensechskant liegt in der Stirnseite, und zum Ansetzen zählt deshalb der Raum über der Schraube, nicht der neben ihr. Drei Schlüssel decken die ganze Reihe ab: IS4 gehört zu M5, IS5 zu M6, IS6 zu M8. Jede Gewindegröße trägt genau eine Antriebsgröße, sodass mit der Größe auch der Schlüssel feststeht.

Woran sich die Ausführung entscheidet

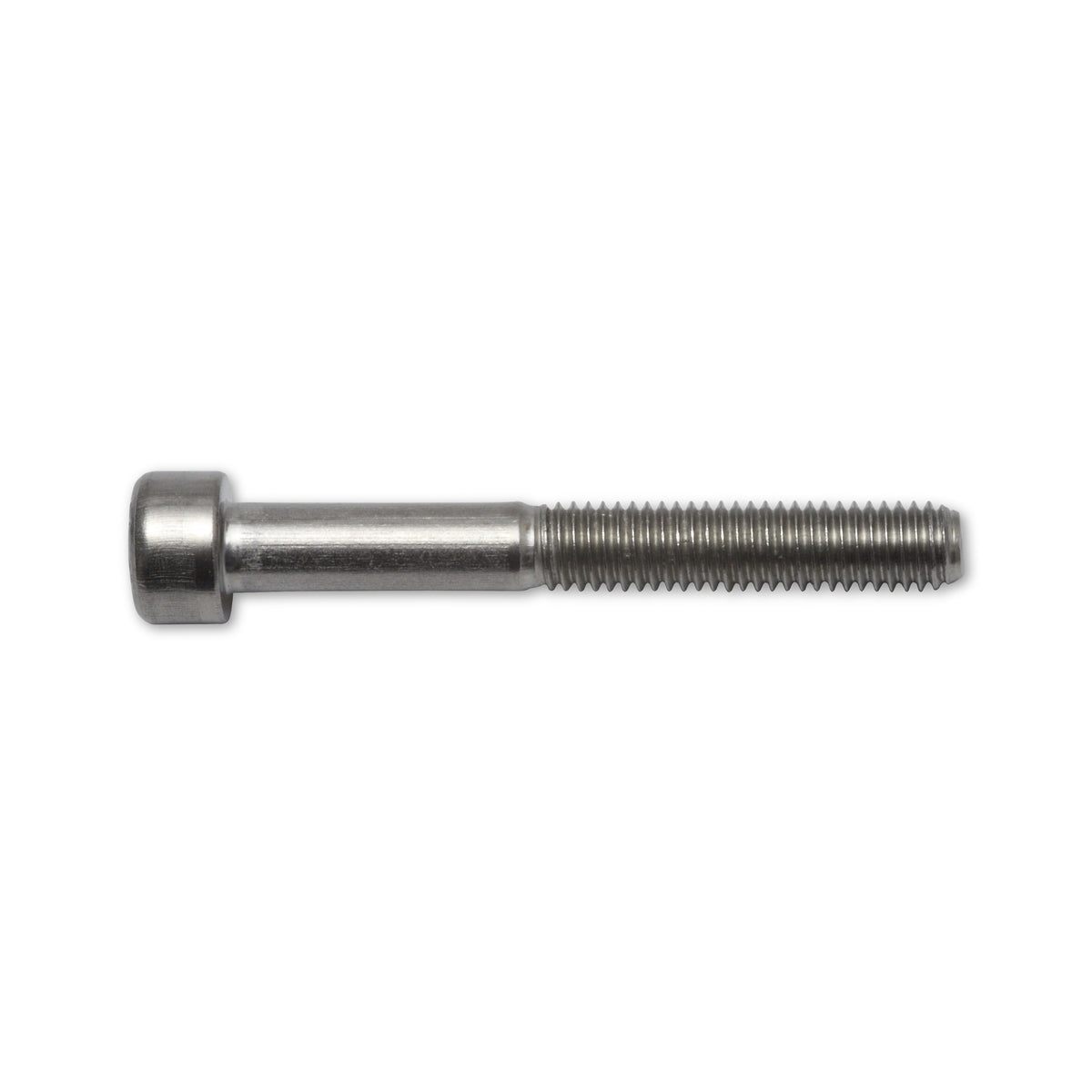

• Voll- oder Teilgewinde: Beides kommt in der Reihe vor. Bei der einen Ausführung ist die ganze Strecke unter dem Kopf mit Gewinde besetzt, bei der anderen bleibt ein glattes Stück stehen.

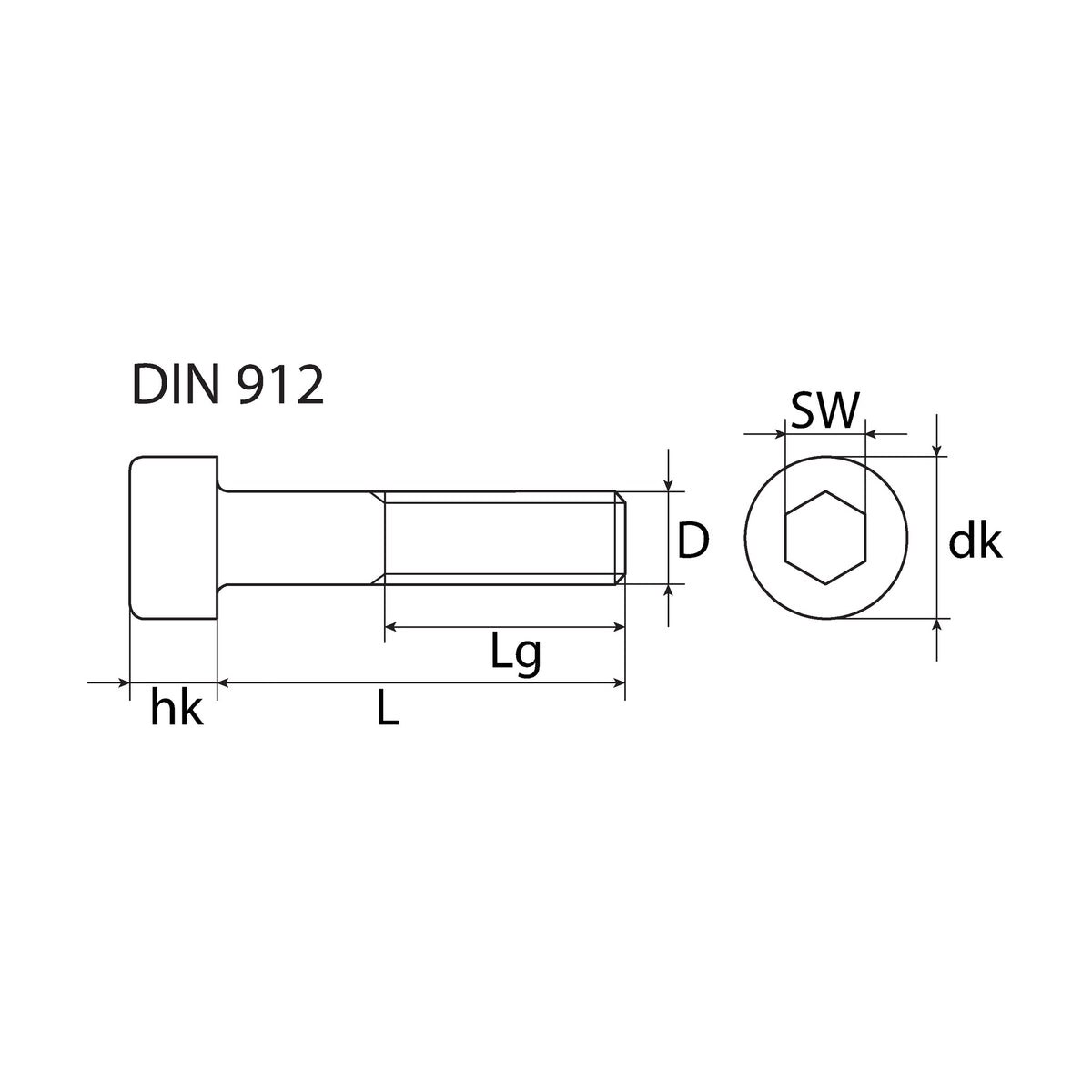

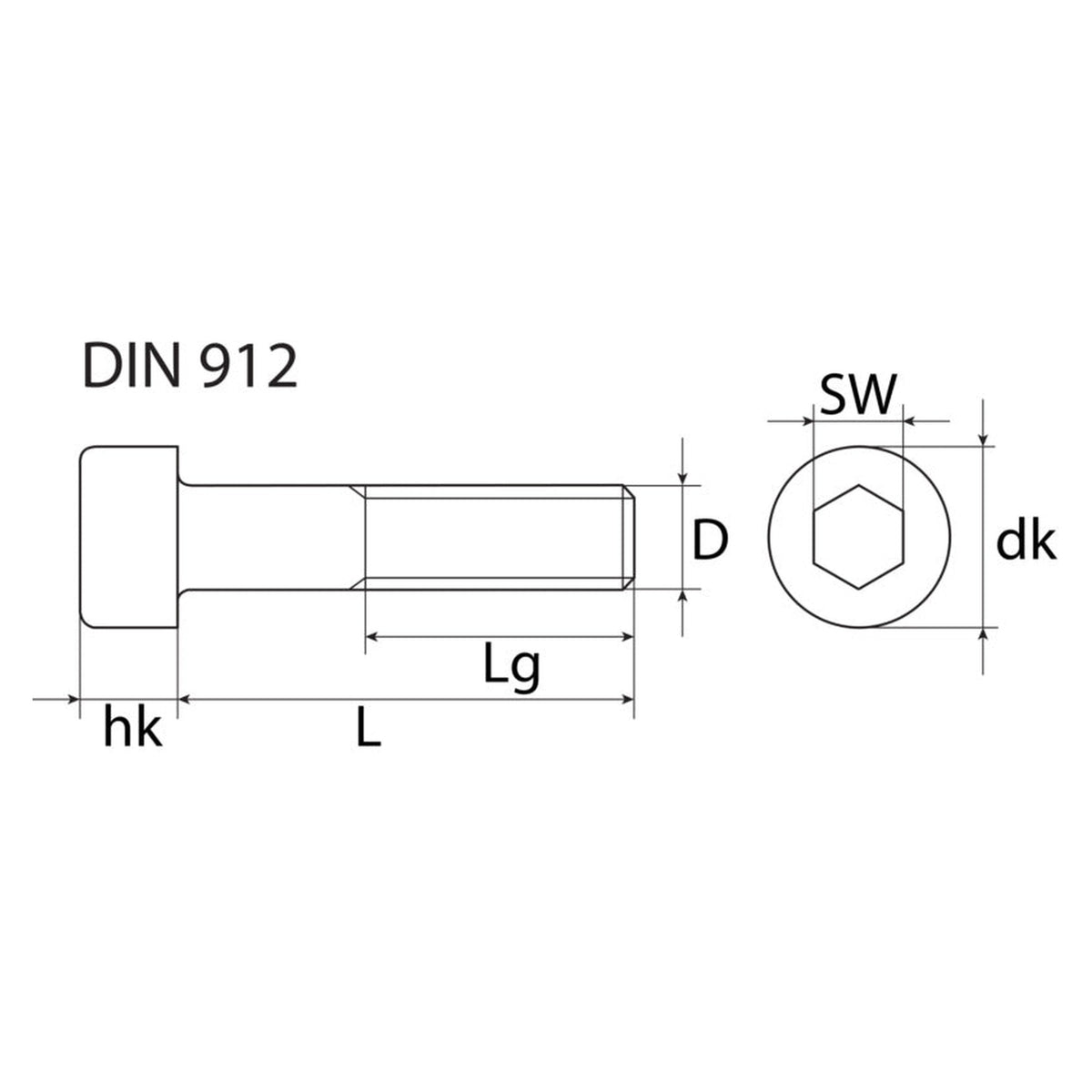

• Gewindelänge je Ausführung: Dieses Maß ist eigens ausgewiesen und reicht bei M8 von 12,25 mm bis 31,25 mm. Aus der Nennlänge allein folgt es nicht.
• Vom Einzelstück bis zum Karton: Jede Abmessung gibt es auch einmal; daneben stehen Blister mit vier bis acht Schrauben und Kartons mit fünfundzwanzig bis fünfzig.

Häufige Fragen

Was bedeutet ein Teilgewinde für das Gegenstück?

Eine Mutter oder ein Gewindeloch fasst allein auf dem Abschnitt, der Gewinde trägt. Das glatte Stück darüber gehört zur Strecke zwischen Kopf und Gegenstück und wird mitgeklemmt. Gemessen wird deshalb an der Befestigungsstelle, bevor Du zwischen zwei Längen entscheidest.

Taugt eine dieser Schrauben für eine sicherheitsrelevante Verbindung?

Zu dieser Warengruppe gehört keine Zahl, die eine Belastung beschreibt: weder ein Tragfähigkeitswert noch eine Vorspannkraft noch ein Moment zum Anziehen. Für das Heben und Anschlagen von Lasten, für die Sicherung von Personen und für Verschraubungen am Fahrzeug, an denen die Sicherheit hängt, ist keine Eignung ausgesprochen. Was eine Verbindung an einer bestimmten Stelle aushalten muss, wird am Bauteil beurteilt.
