Linsenkopfschraube mit Kreuzschlitz und Mutter, verzinkt, DIN 7985

Die Linsenkopfschraube mit Kreuzschlitz und Sechskantmutter verbindet Bauteile mit durchgehender Bohrung: Schraube und Mutter fassen sie zwischen sich. Sie besteht aus verzinktem Stahl und ist in den Gewindegrößen M3 bis M6 erhältlich. Mit dem Gewinde wachsen Kopf und Kreuzschlitz-Größe.

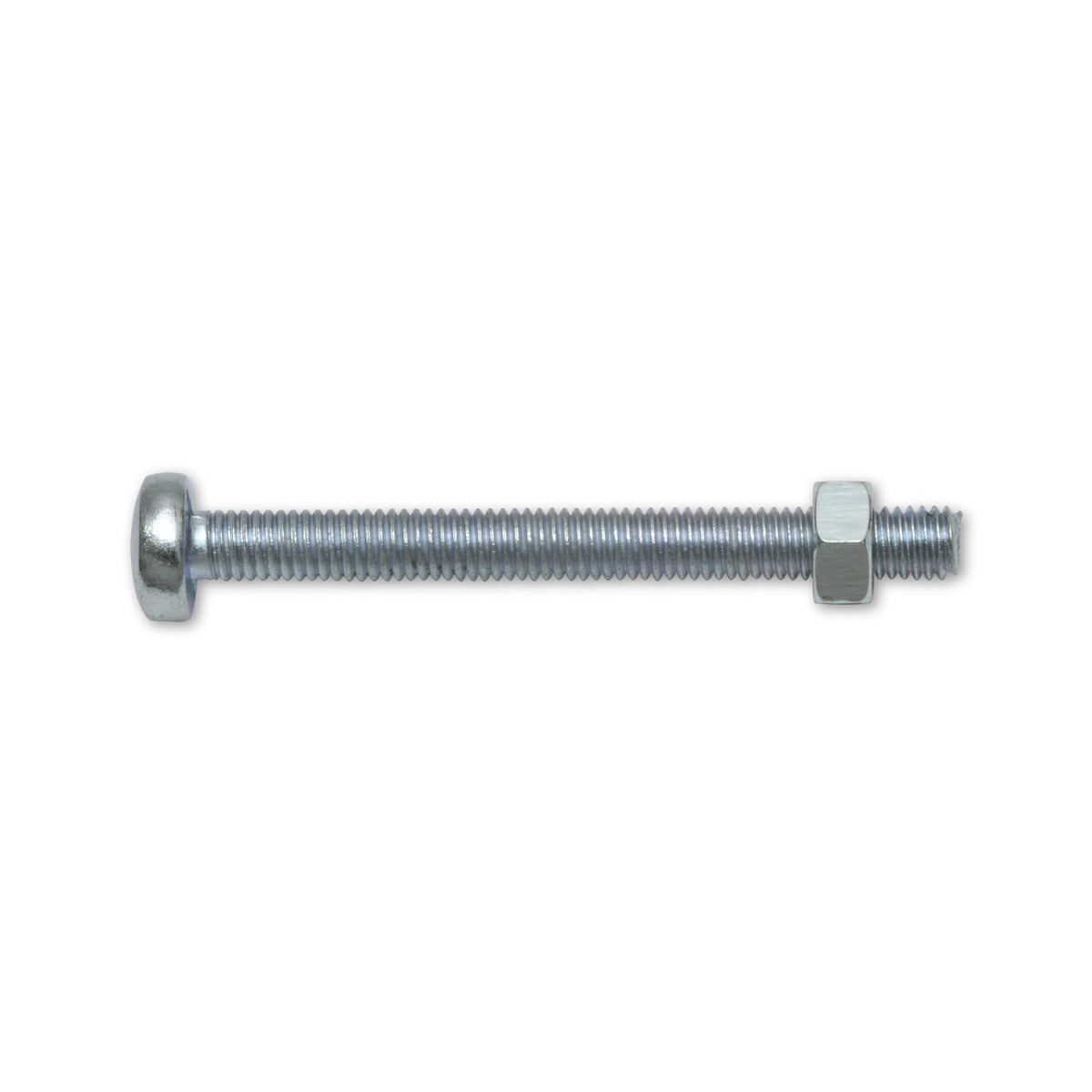

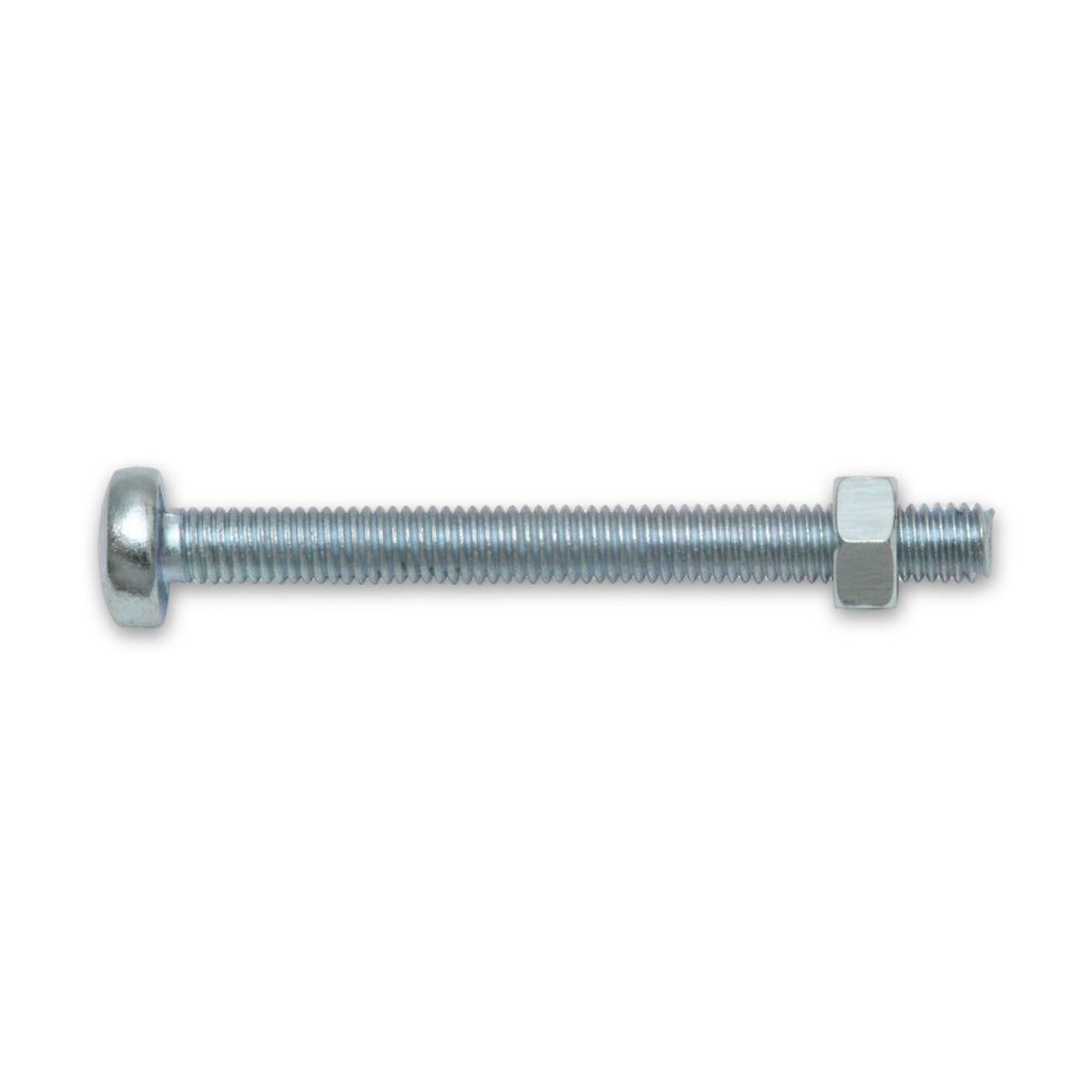

Die Sechskantmutter liegt im selben Blister

Wer Bleche, Platten oder Gehäuseteile verschraubt, braucht zur Schraube die passende Mutter; hier entfällt das Zusammensuchen. Beim Anziehen sitzt der Bit im Kreuzschlitz, ein Schlüssel fasst die Mutter.

Der flache Kopf liegt auf dem Bauteil auf

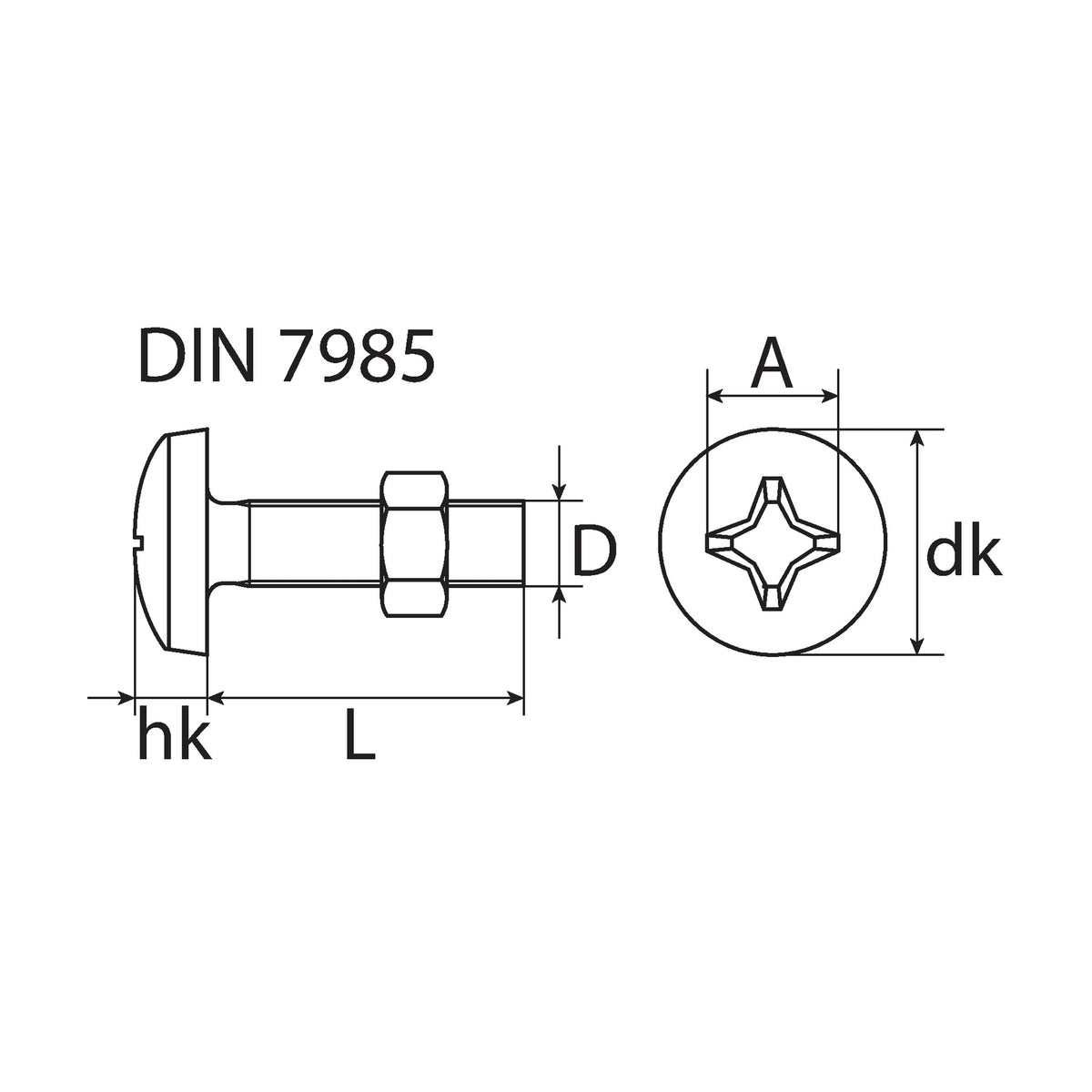

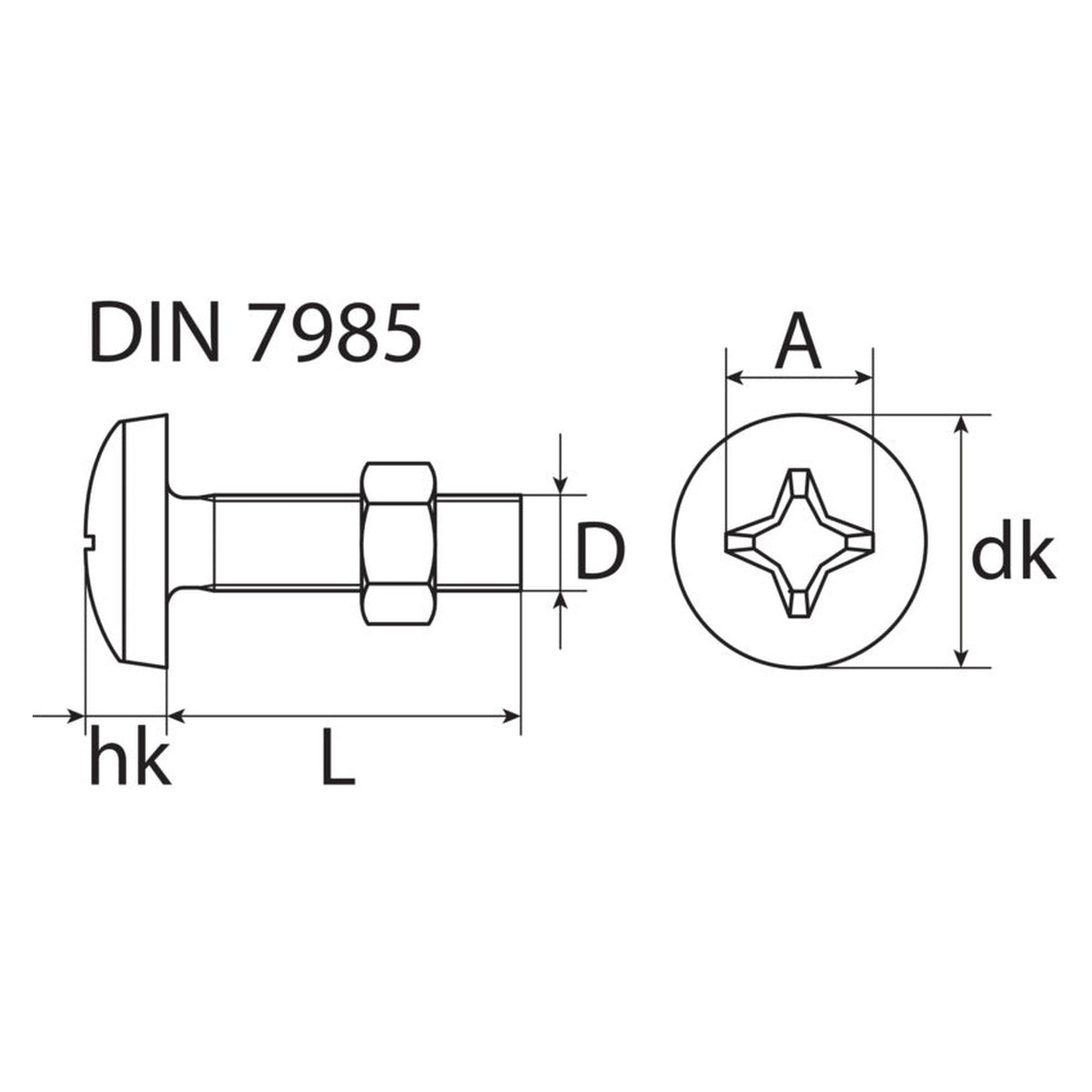

Der Linsenkopf ist flach gewölbt und sitzt auf der Oberfläche, eine Senkung im Bauteil braucht er nicht. Das entscheidet über die Bauhöhe: Der Kopf steht je nach Größe 2,4 mm (M3) bis 4,6 mm (M6) über der Fläche, bei einem Kopfdurchmesser von 6 mm bis 12 mm.

Antrieb, Länge und Gewinde passend wählen

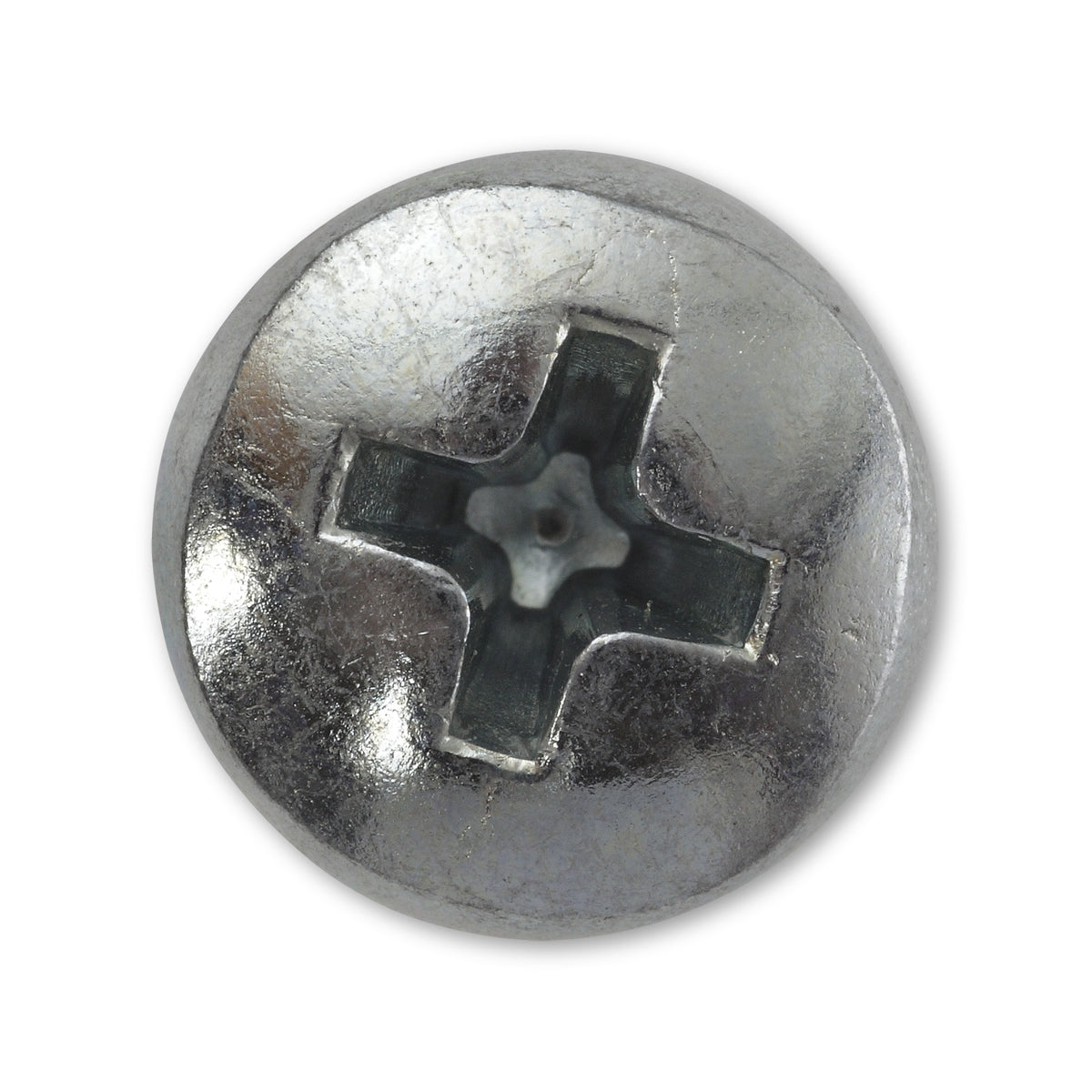

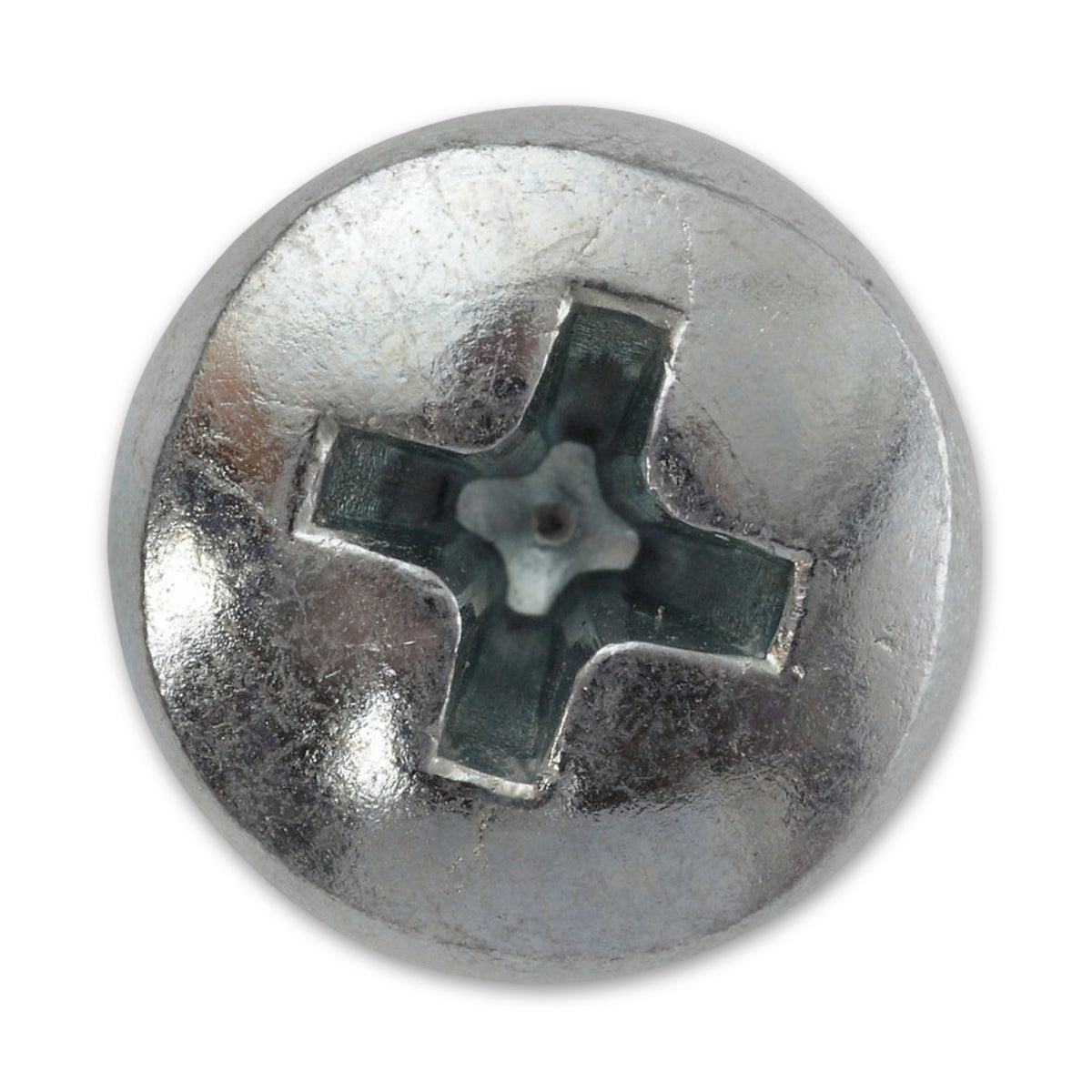

• Antrieb: Der Kreuzschlitz ist ein PH-Antrieb, die Antriebsgröße wächst mit dem Gewinde. PZ-Bits haben eine andere Form und passen nur ungefähr.
• Länge: Sie muss die Dicke aller Bauteile und die Mutter überbrücken, hinter der Mutter sollte noch ein Stück Gewinde überstehen. M3 gibt es bis 30 mm, M4 bis 50 mm, M5 bis 60 mm und M6 bis 100 mm.
• Gewinde: Die Schrauben haben metrisches Regelgewinde, je nach Ausführung als Teil- oder Vollgewinde.

Wo Linsenkopfschrauben mit Mutter zum Einsatz kommen

Die beigelegte Mutter macht die Schraube zur Durchsteckverbindung: Das Bauteil braucht kein Gewinde, nur eine Bohrung. Üblich: in der Möbelmontage an Beschlägen und Haltern, in der Elektro- und Geräteinstallation an Montageplatten und Gehäusen, in Werkstatt, Hausmeisterei und Heimwerkerreparatur an Abdeckungen und Halterungen.

Häufige Fragen

Welche Bitgröße gehört zu M3, M4, M5 und M6?

Ein PH-Bit: PH 1 bei M3, PH 2 bei M4 und M5, PH 3 bei M6. Sitzt der Bit locker, ist er meist zu klein oder abgenutzt und rundet den Kreuzschlitz leicht aus.

Was ist in Feuchträumen und im Freien zu beachten?

Für dauerhaft feuchte Stellen und draußen nimmt man besser Edelstahl oder feuerverzinkte Verbindungsmittel.

Sind die Schrauben für Sicherheitsteile oder zum Heben gedacht?

Nein, für Heben, Anschlagen, Personensicherung und Sicherheitsteile am Fahrzeug sind sie nicht gedacht. Üblich sind sie für Halter, Abdeckungen und Gehäuseteile ohne Sicherheitsfunktion; für diese Reihe ist keine Festigkeitsklasse angegeben.

Lässt sich DIN 7985 durch ISO 7045 ersetzen?

Meist ja. DIN 7985 ist zurückgezogen, Nachfolgerin ist DIN EN ISO 7045. Der Kopf dieser Reihe fällt bei M3 und M5 mit 6 mm und 10 mm etwas größer aus als nach ISO 7045.
