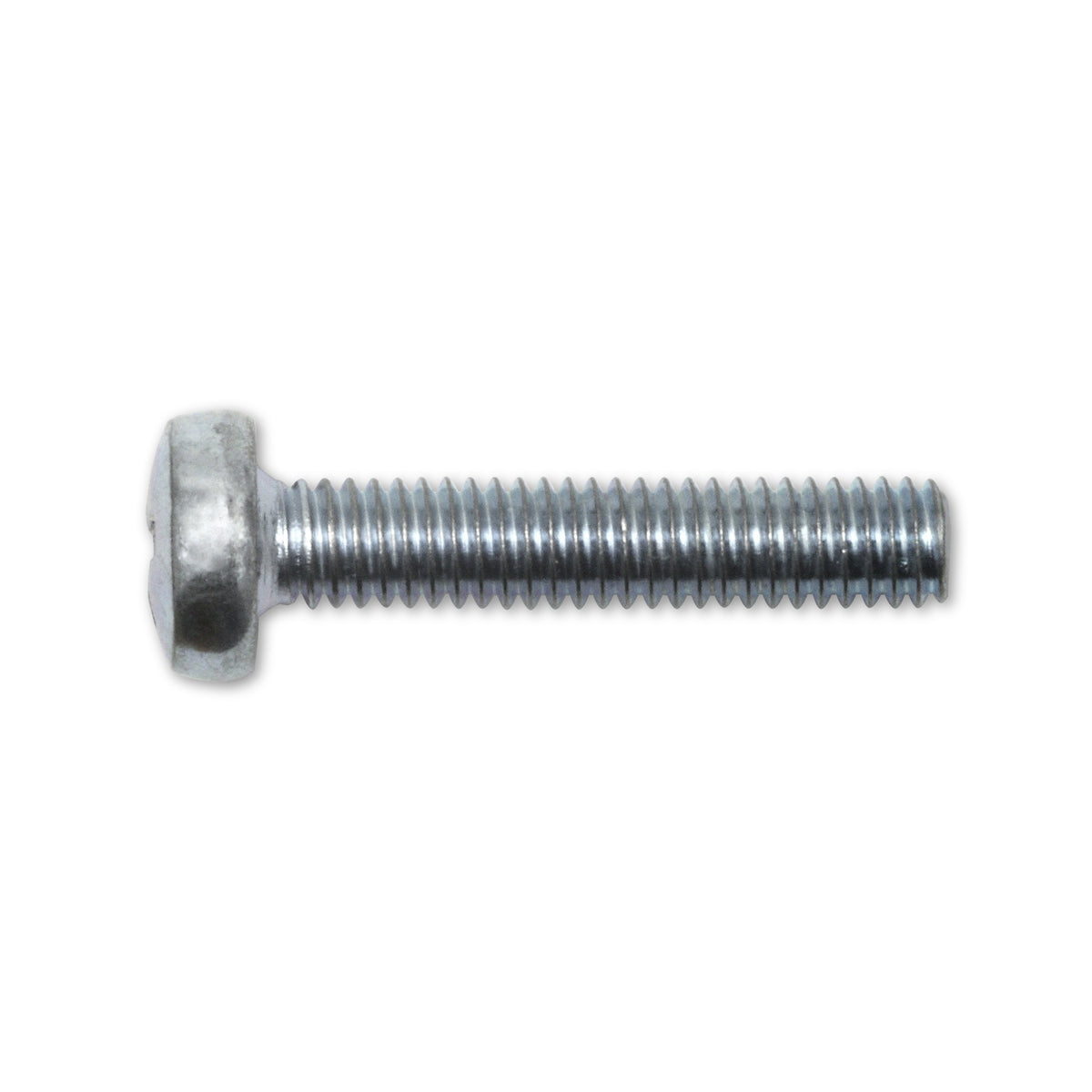

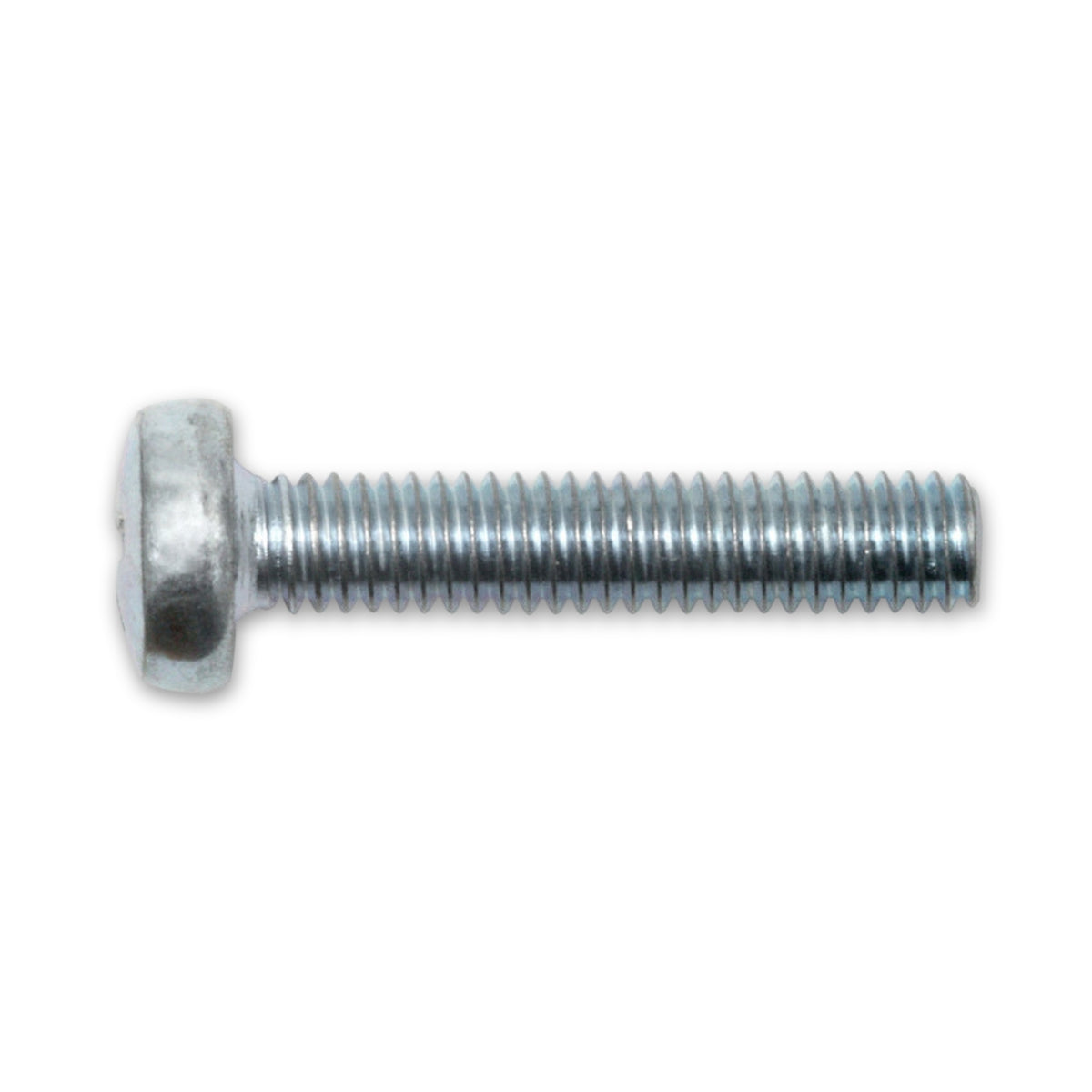

Gewindeschraube PH Linsenkopf, Stahl verzinkt, DIN 7985

Der Kopf misst genau das Doppelte des Gewindes

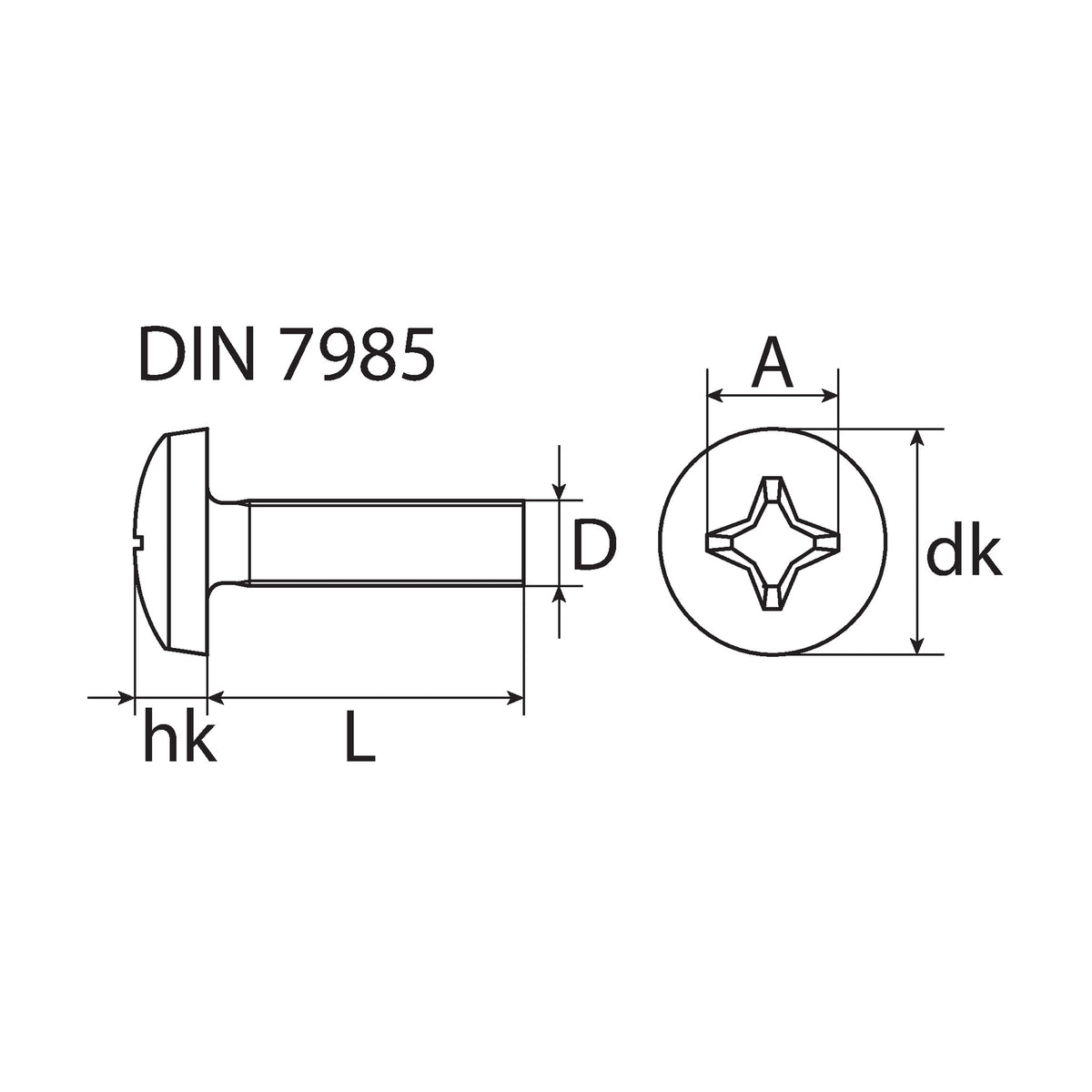

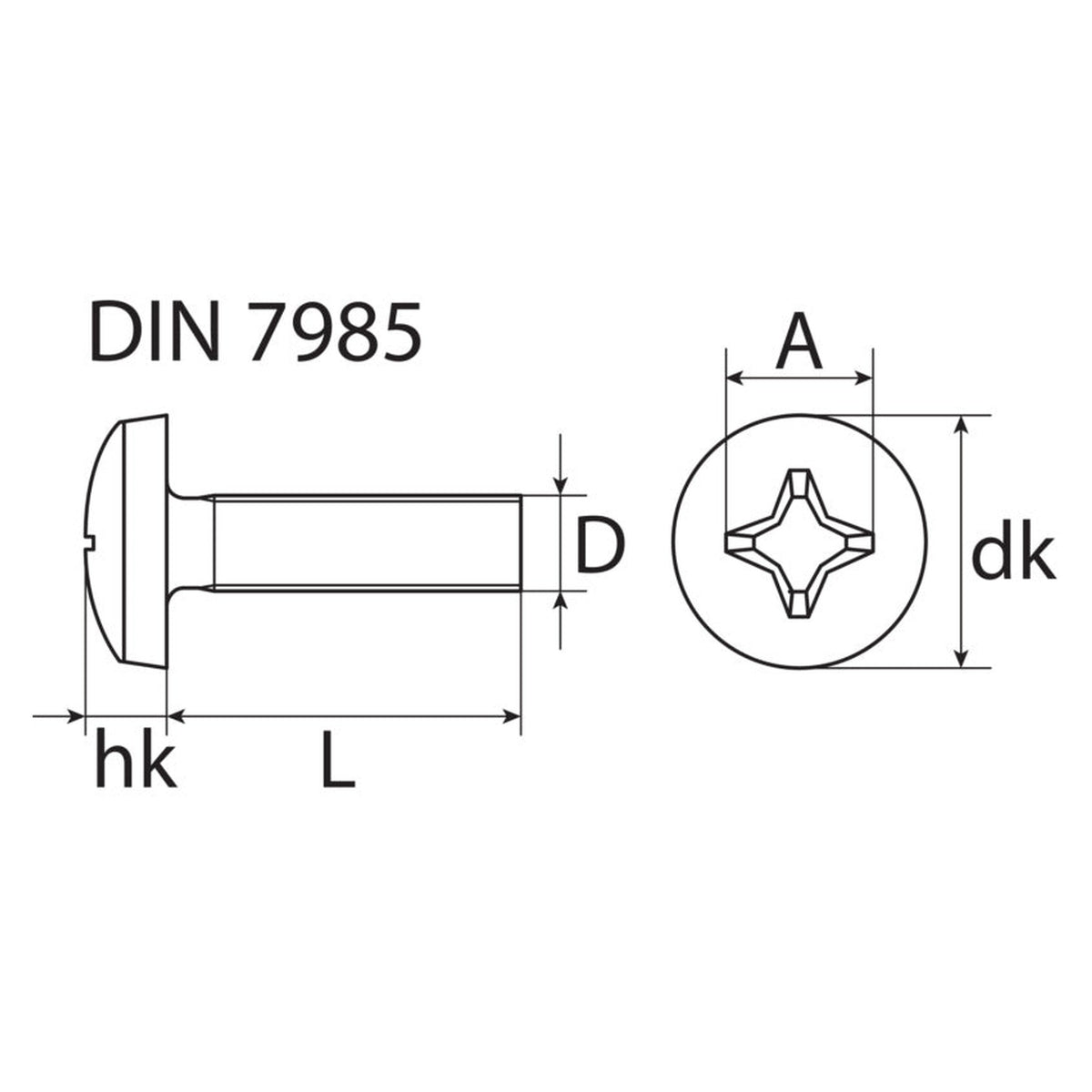

Über alle drei Gewindegrößen hinweg hält diese Reihe dasselbe Verhältnis: Zu M4 gehört ein Kopf von 8 mm, zu M5 einer von 10 mm, zu M6 einer von 12 mm. Die Auflage ist damit stets doppelt so breit wie der Schaft, der durch die Bohrung geht. Wer ein Blech oder ein Kunststoffteil an einem vorhandenen Innengewinde niederhält, weiß damit vorab, wie viel Fläche der Kopf auf dem Bauteil beansprucht.

Ab welcher Länge ein Stück Schaft glatt bleibt

Kurze Ausführungen tragen Gewinde bis unter den Kopf. Weiter oben in der Reihe wechselt das, und zwar je Gewindegröße an einer anderen Stelle: Bei M4 und M5 steht ab 30 mm Länge ein glattes Schaftstück unter dem Kopf, bei M6 erst ab 40 mm. Beides ist nicht frei wählbar, sondern an die Länge gebunden.

Was sich über die Reihe hinweg ändert

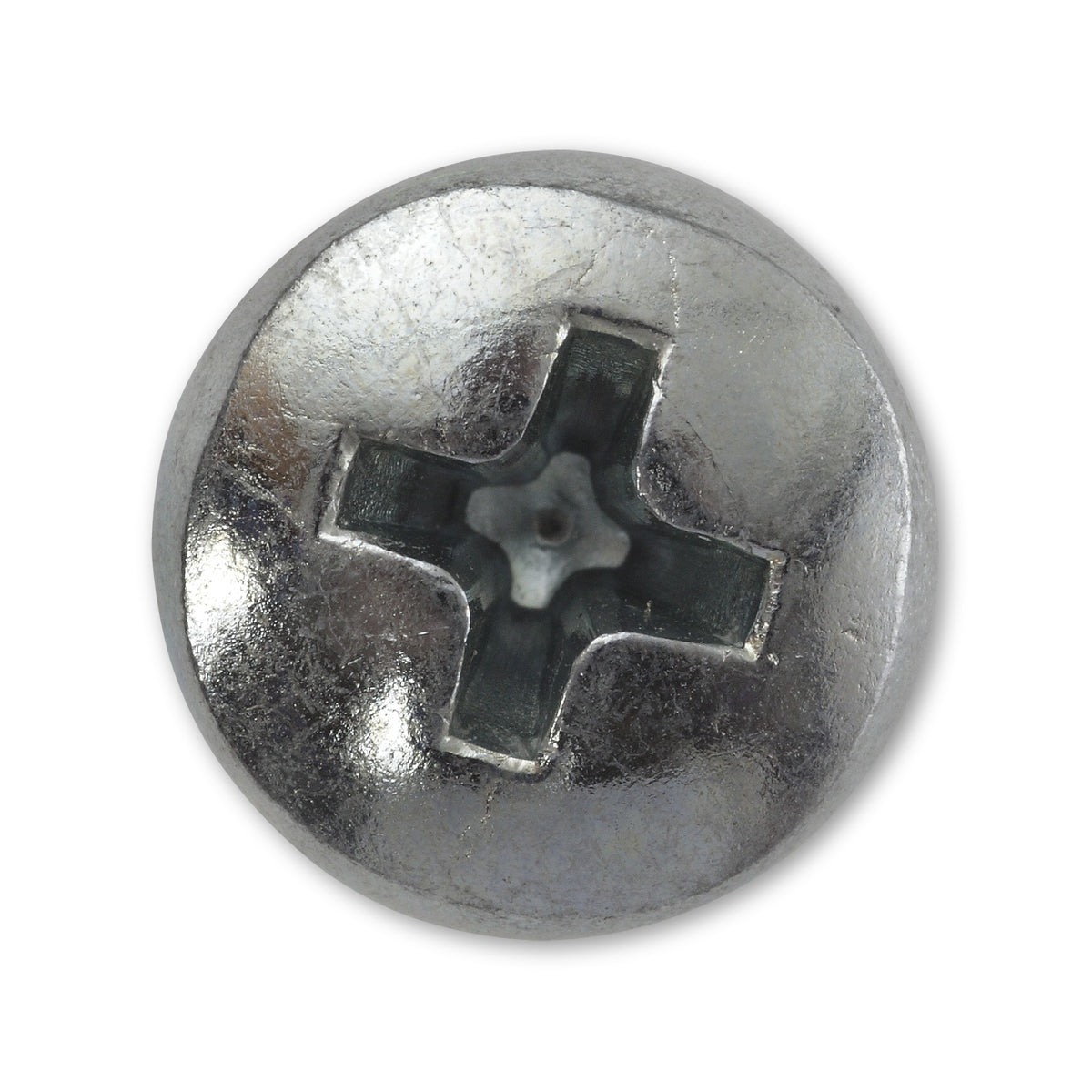

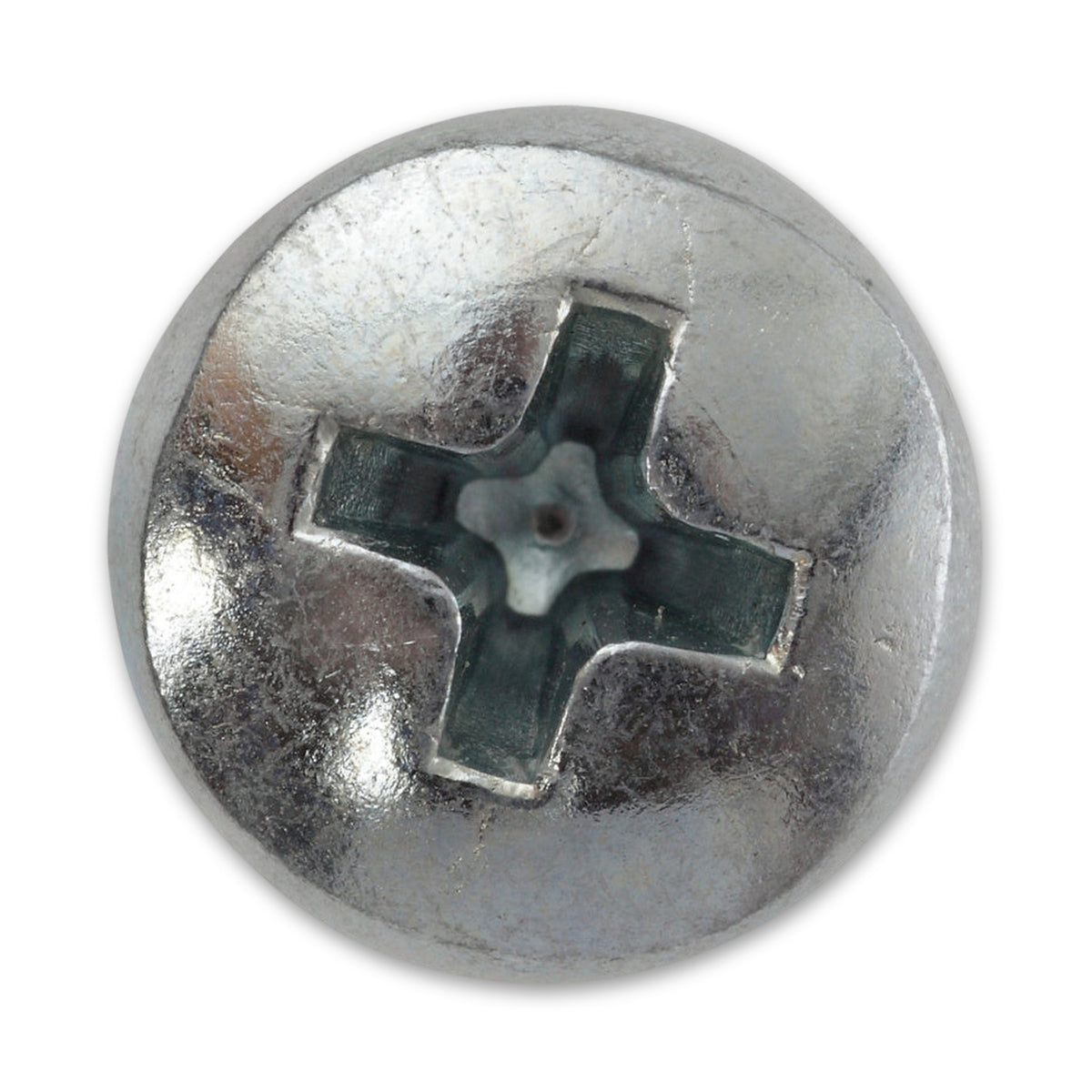

• Zwei Kreuzschlitzgrößen: H2 deckt M4 und M5 ab, H3 kommt erst bei M6 dazu. Ein einziger Bitwechsel reicht damit über das ganze Sortiment.
• Kopfhöhe 3,1 bis 4,6 mm: Mit der Gewindegröße wächst auch der Kopf; zwischen der kleinsten und der größten Ausführung liegen anderthalb Millimeter.
• Metrisches Regelgewinde: Das Gegenstück bringt das Bauteil mit, als geschnittenes Innengewinde oder als Mutter. Beigelegt ist hier keine.

Häufige Fragen

Warum reicht nicht jede Gewindegröße gleich weit?

Die Längenreihe endet je Gewindegröße an einer anderen Stelle: bei M4 nach 50 mm, bei M5 nach 60 mm, und erst M6 läuft bis 100 mm durch. Brauchst Du eine lange Verschraubung, führt der Weg deshalb über die nächstgrößere Gewindegröße, nicht über eine längere Ausführung derselben.

Was sagt die Normangabe im Titel aus?

Eine DIN-Nummer kennzeichnet Bauform und Maßreihe, sie hält also fest, welche Kopfform zu welchen Maßen gehört. Über die Tragfähigkeit einer Verbindung sagt sie nichts; ob eine Schraube an einer Stelle passt, hängt an Werkstoff, Klemmlänge, Gegengewinde und Beanspruchung und wird am Objekt beurteilt.

Taugt die Schraube für eine Verschraubung am Fahrzeug oder zum Anschlagen einer Last?

Metrische Schrauben stehen im Sortiment teils auch bei den Kfz-Kleinteilen; das ordnet die Warengruppe ein und wählt nichts für einen bestimmten Einbauort aus. Für sicherheitsrelevante Verschraubungen am Fahrzeug, für Hebe- und Anschlagzwecke, für Personensicherung und für nicht vorwiegend ruhende Belastung ist diese Reihe nicht bestimmt.
