Senkschraube mit Kreuzschlitz, Stahl verzinkt, DIN 965

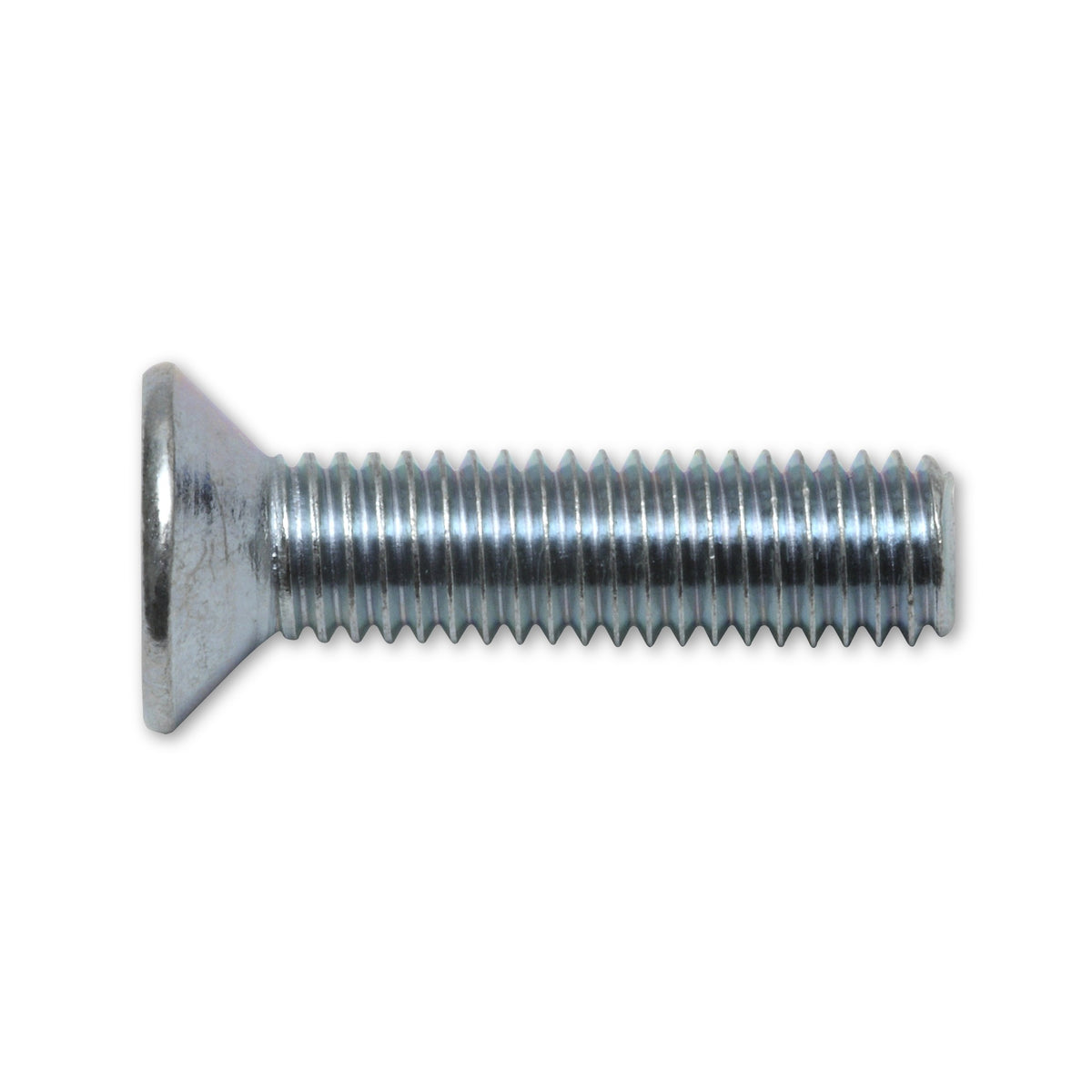

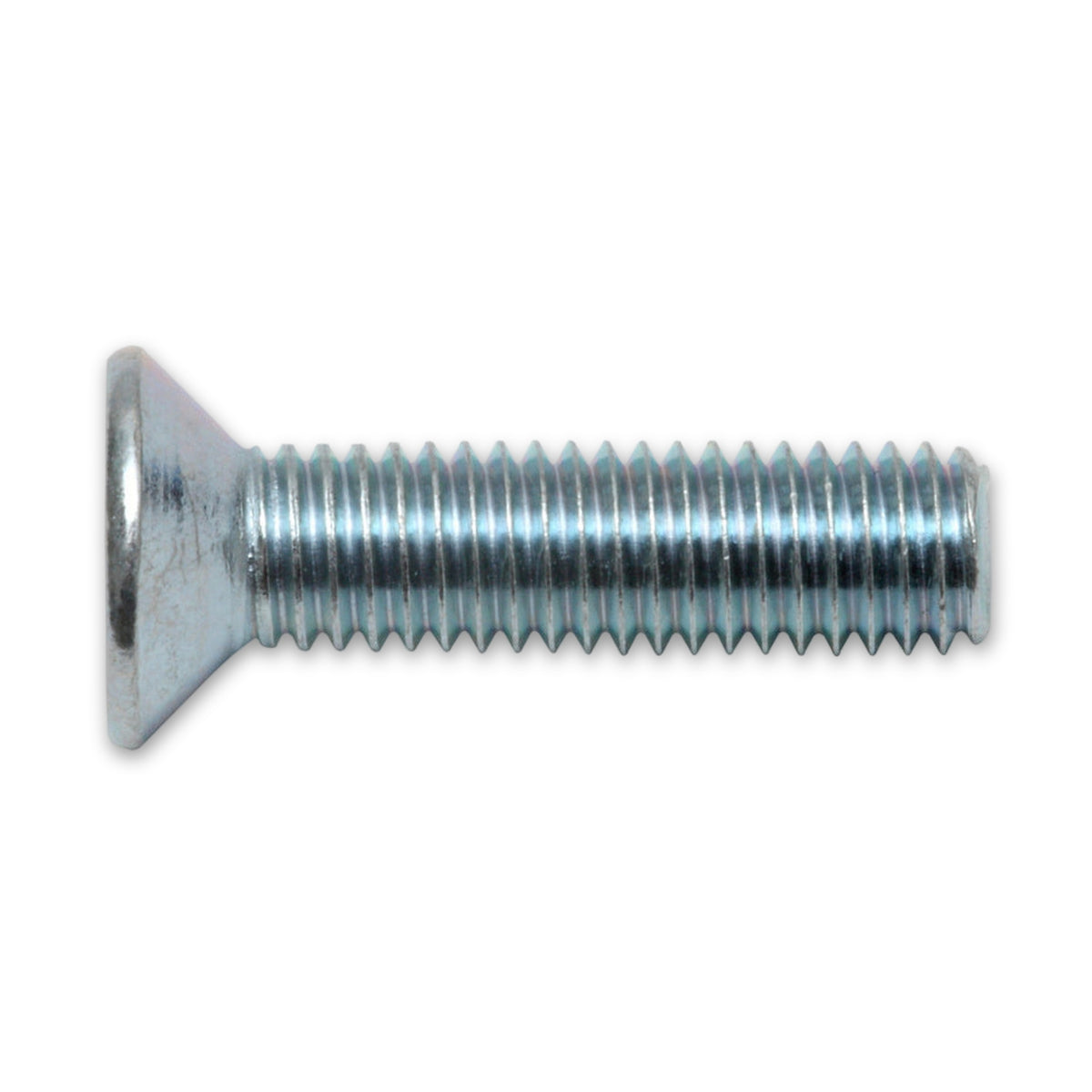

Senkschraube mit Kreuzschlitz: der Kopf verschwindet in der Senkung

Die Senkschraube mit Kreuzschlitz verbindet Bauteile so, dass der Kopf in einer kegeligen Senkung sitzt und die Fläche glatt bleibt. Erhältlich sind die Gewinde M4, M5, M6 und M8 aus verzinktem Stahl mit metrischem Regelgewinde, in Längen von 10 bis 100 mm.

Die Senkung richtet sich nach dem Kopf

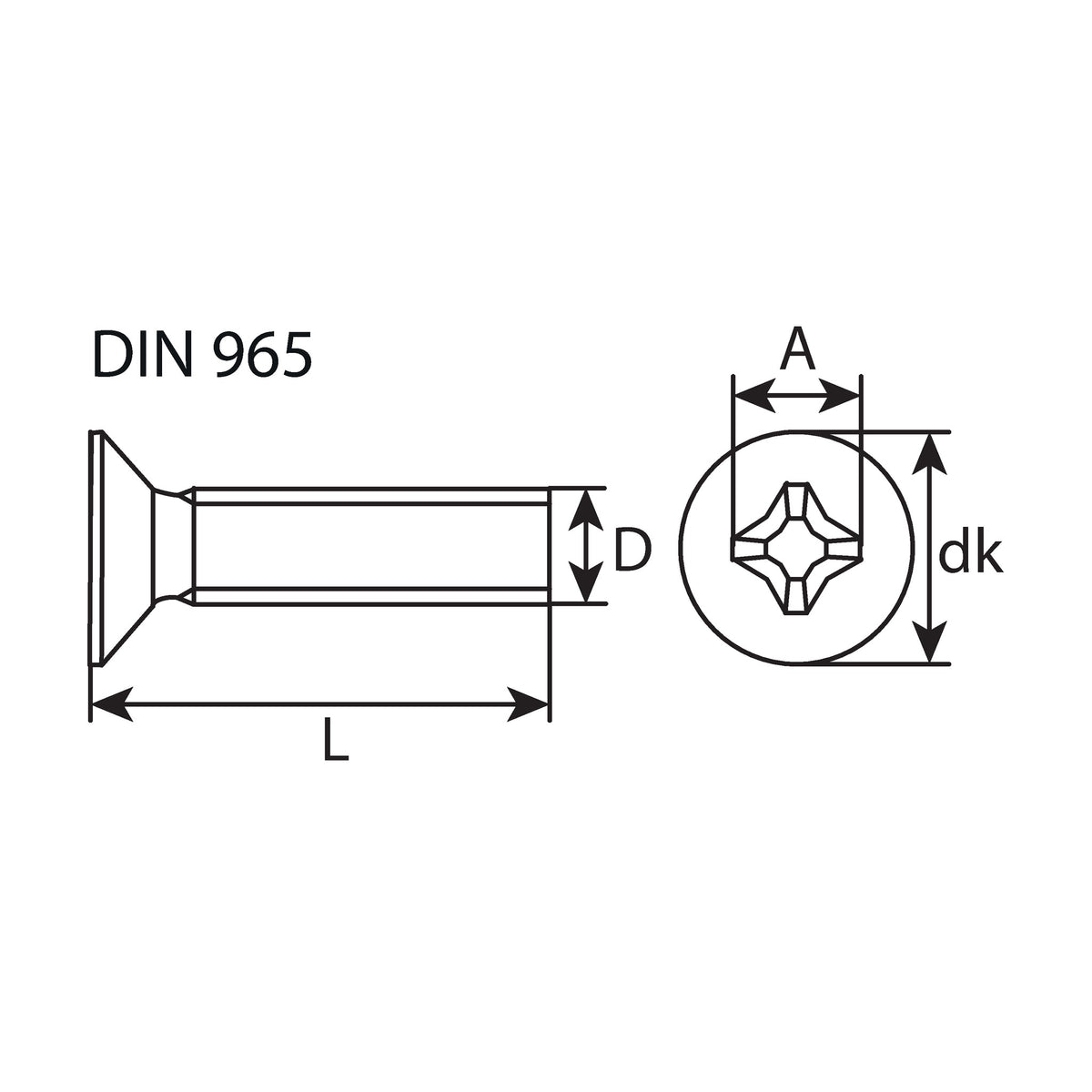

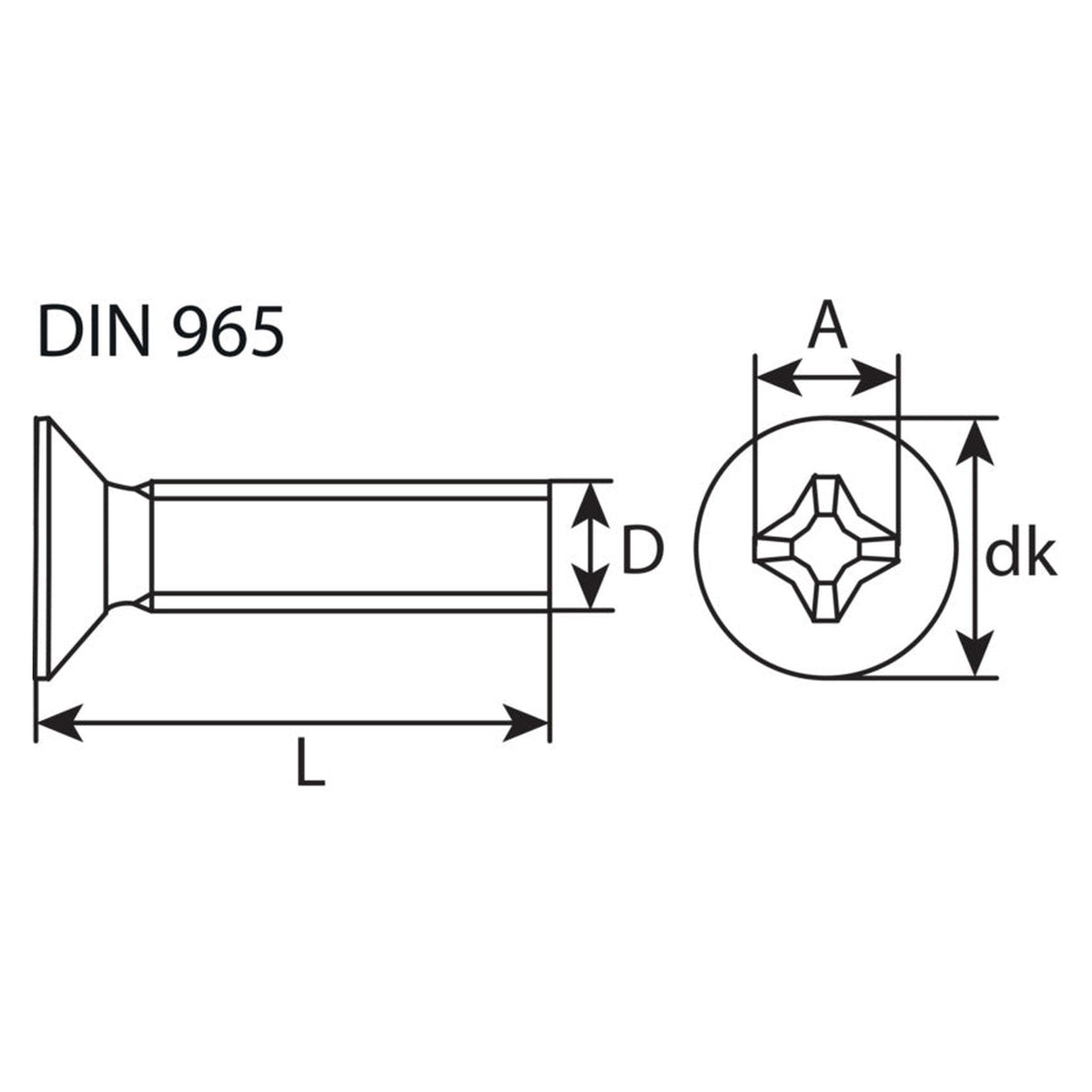

Ein Senkkopf liegt nicht auf dem Bauteil, er sitzt darin. Dafür braucht die Bohrung eine passende Kegelsenkung. Der Kopfdurchmesser gibt die Weite vor: 7,5 mm bei M4, 9,2 mm bei M5, 11 mm bei M6 und 14,5 mm bei M8. Fehlt die Senkung, bleibt der Kopf auf der Lochkante stehen.

Länge, Gewinde und Antrieb passend zur Verbindung wählen

• Länge: Die Nennlänge gilt einschließlich Kopf. Sie ergibt sich aus der Bauteildicke plus dem Gewindeeingriff im Gegenstück.
• Voll- oder Teilgewinde: Das Vollgewinde läuft bis zum Kopf, beim Teilgewinde bleibt unter dem Kopf ein glattes Schaftstück. Vollgewinde haben M4 bis 20 mm, M5 und M6 bis 30 mm und M8 in allen Längen; längere Ausführungen sind Teilgewinde.

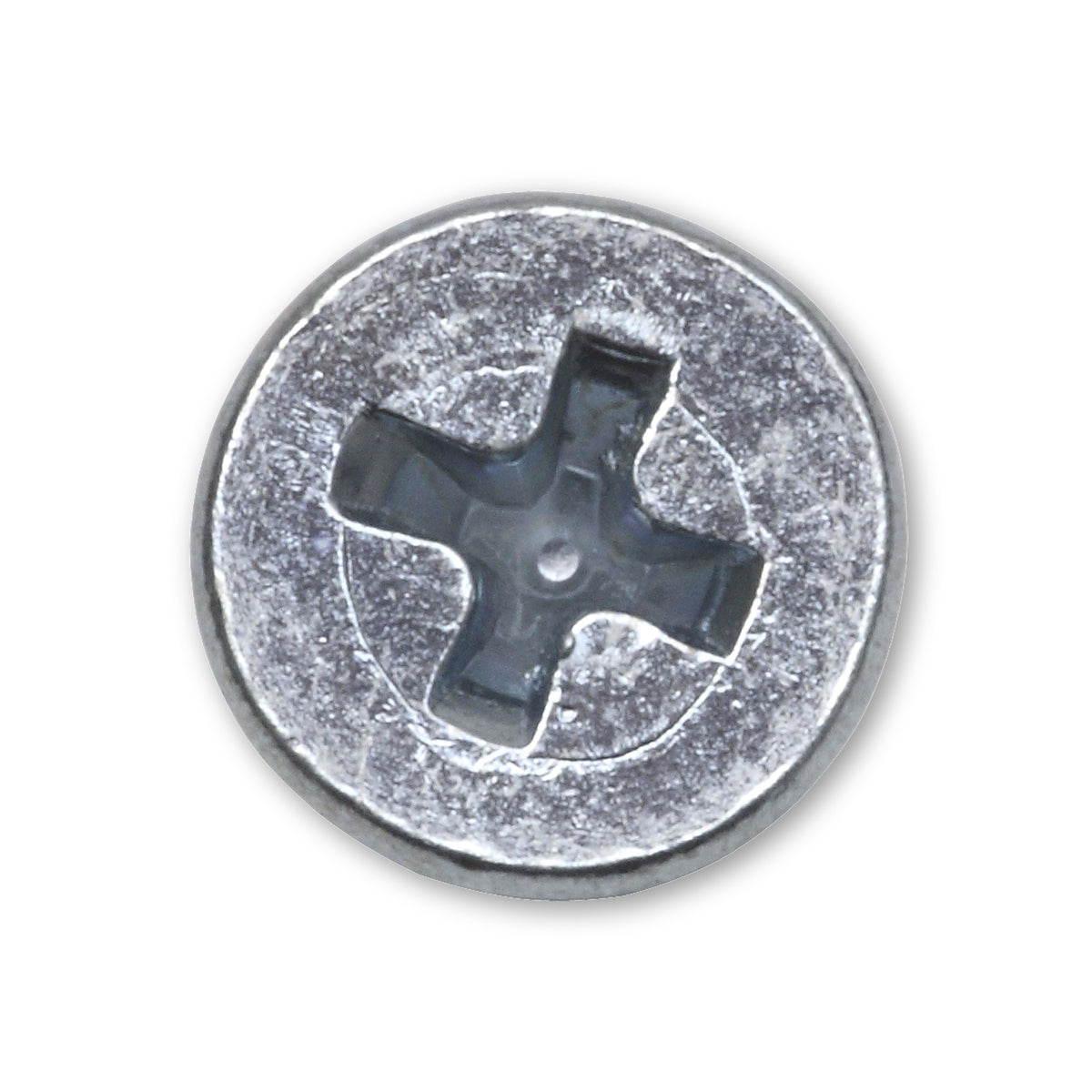

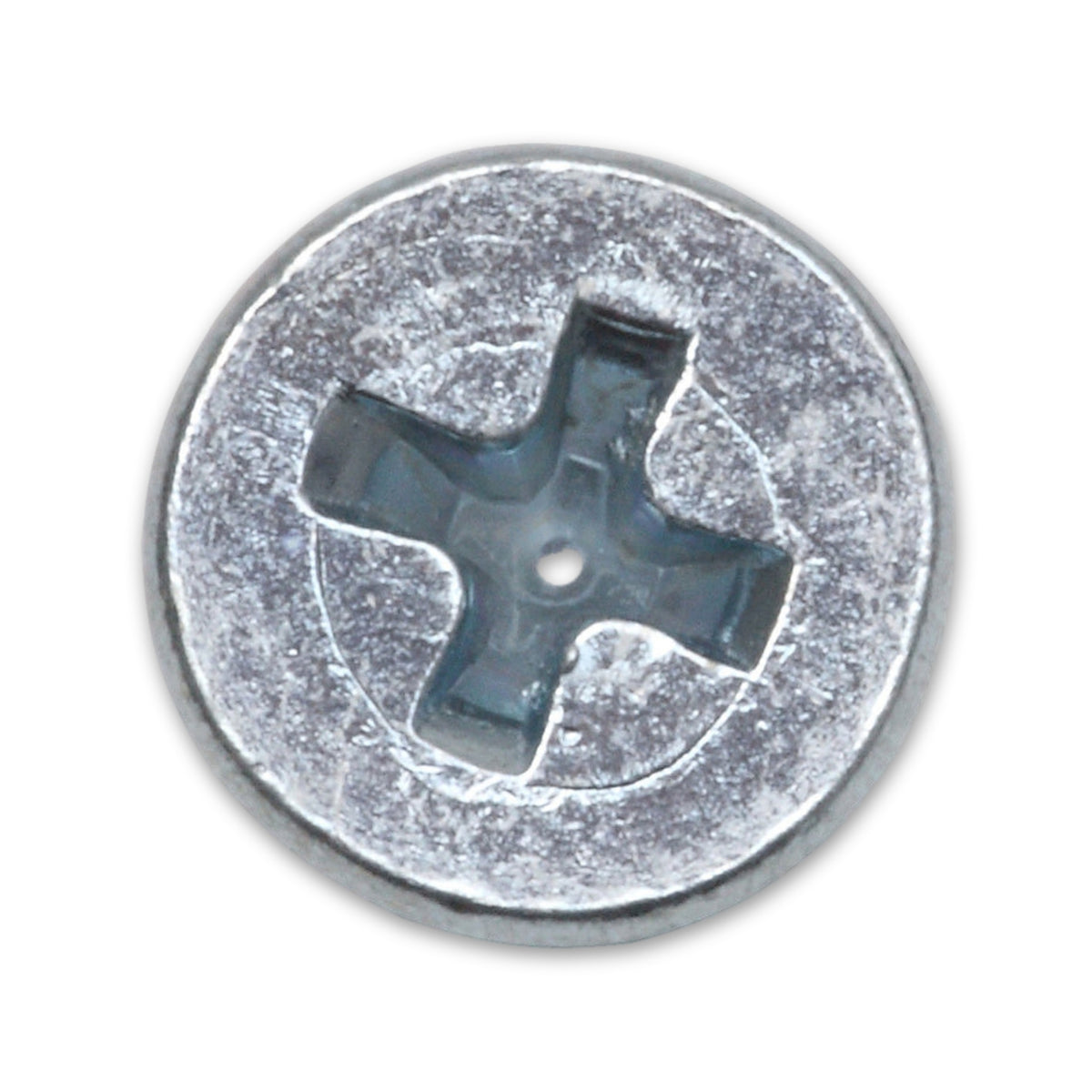

• Antrieb: Der Kreuzschlitz (PH) hat je nach Gewinde eine andere Größe: PH 2 bei M4 und M5, PH 3 bei M6, PH 4 bei M8.

Wo Senkschrauben mit Kreuzschlitz üblich sind

Verwendet werden sie, wo die Fläche eben bleiben soll: in Metallbau, Maschinenbau, Elektrotechnik, Modellbau, Kfz-Werkstatt und bei Reparaturen im Haushalt. Die Bezeichnung DIN 965 gehört zu einer Norm, die inzwischen durch DIN EN ISO 7046 ersetzt ist.

Häufige Fragen

Ist eine Mutter dabei?

Nein, geliefert wird die Schraube allein. Als Gegenstück dient ein Gewinde im Bauteil oder eine gesondert gewählte Mutter. Die Ausführung mit Mutter gibt es für M4 bis M6 als eigenen Artikel.

Kommen die Schrauben für Feuchträume oder das Freie infrage?

Nur eingeschränkt. Für Feuchträume und das Freie eignen sich nichtrostende oder feuerverzinkte Verbindungsmittel; diese Schrauben sind verzinkt. Wo dauerhaft Nässe einwirkt, passt eine Schraube aus nichtrostendem Stahl besser.

Eignet sich die Abmessung M6 x 12 als Bremsscheibenschraube?

Nur für bestimmte Fahrzeugmodelle: Für diese eine Abmessung ist die Verwendung als Bremsscheibenschraube vorgesehen, für alle anderen Längen und Gewinde nicht. Welche Schraube an der Bremse zulässig ist, legt der Fahrzeughersteller fest. Die angegebene Vergleichsnummer hilft beim Abgleich mit dem Teilekatalog.
