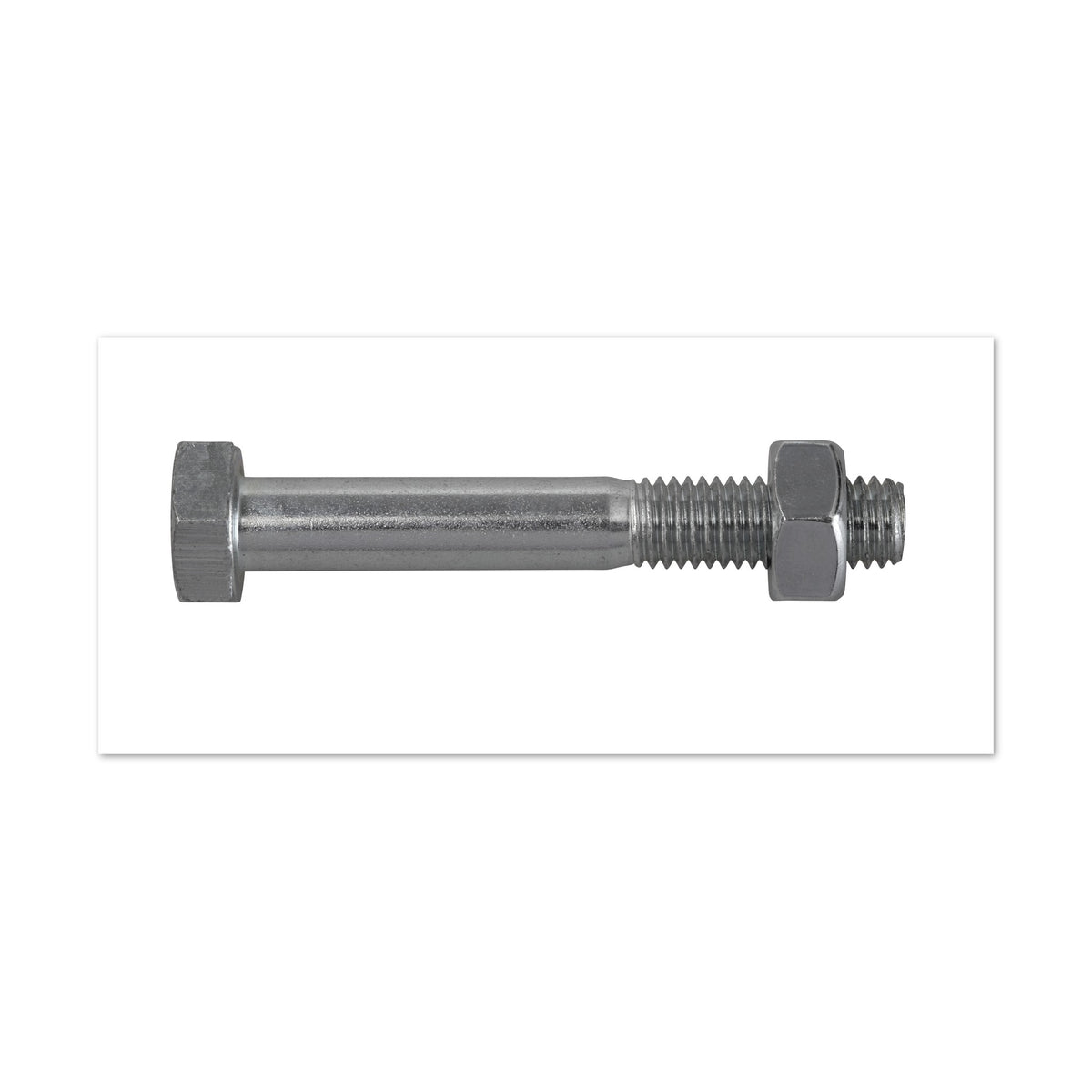

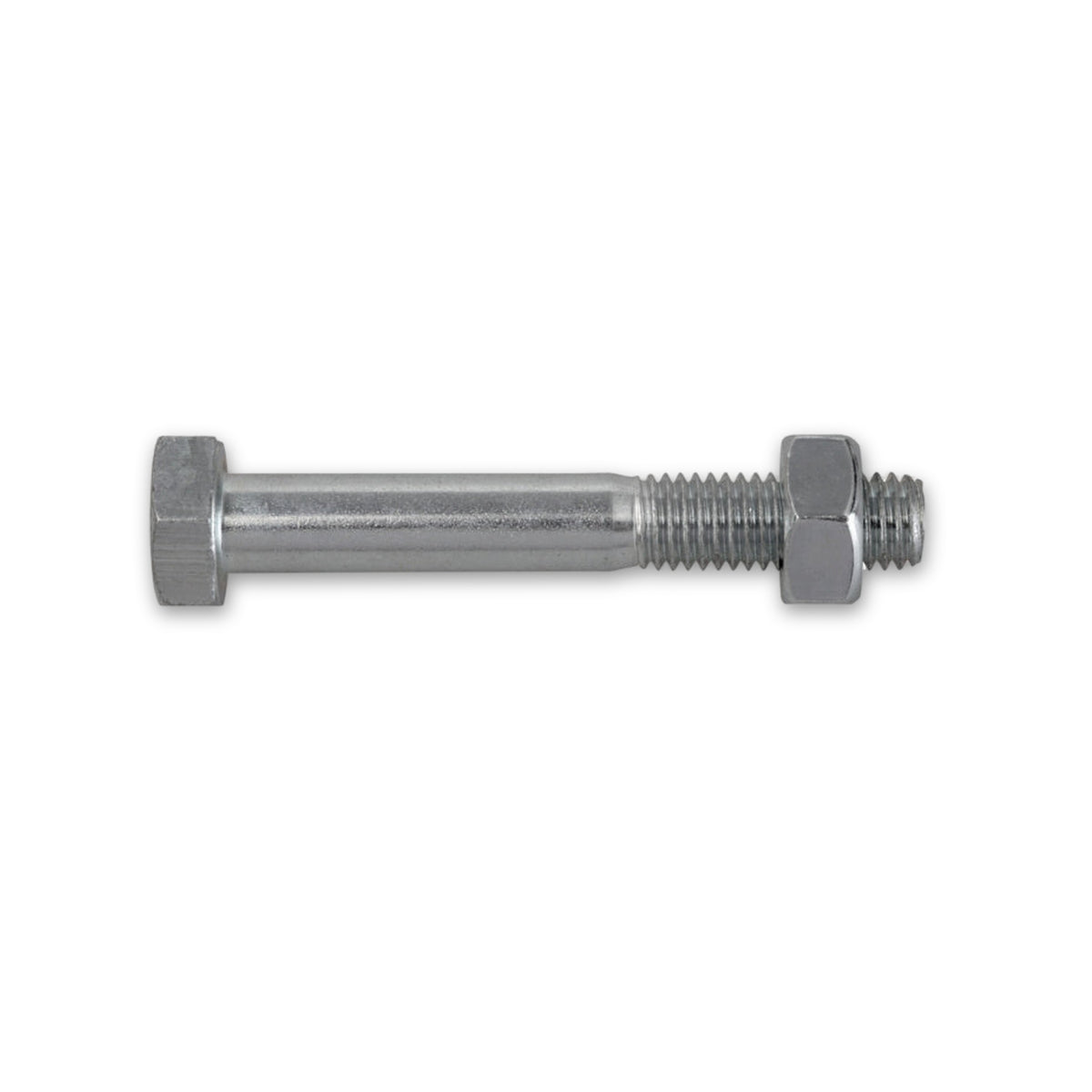

Gewindeschraube Sechskantkopf mit Mutter, Stahl verzinkt, DIN 931

Schraube und passende Mutter in einer Packung, mit glattem Schaft für durchgehende Löcher

Sechskantschrauben mit Teilgewinde in der Bauform DIN 931, aus Stahl der Festigkeitsklasse 8.8, verzinkt, jede mit beigelegter Sechskantmutter. Sie verbinden zwei Bauteile, die beide ein durchgehendes Loch haben und selbst kein Gewinde tragen. Für die Auswahl zählen Gewindedurchmesser, Nennlänge und die Länge des Gewindeteils, denn nur dort greift die Mutter.

Glatter Schaft im Bohrloch, Gewinde nur für die Mutter

Beim Teilgewinde reicht das Gewinde nicht bis unter den Kopf; im Bohrloch liegt der glatte Schaft an, nicht der Gewindegang. Ist das Bauteil dünner als der glatte Schaft, passt Gewinde bis zum Kopf (DIN 933) besser.

• Mutter liegt bei: Zu jeder Schraube gehört eine Sechskantmutter derselben Gewindegröße.

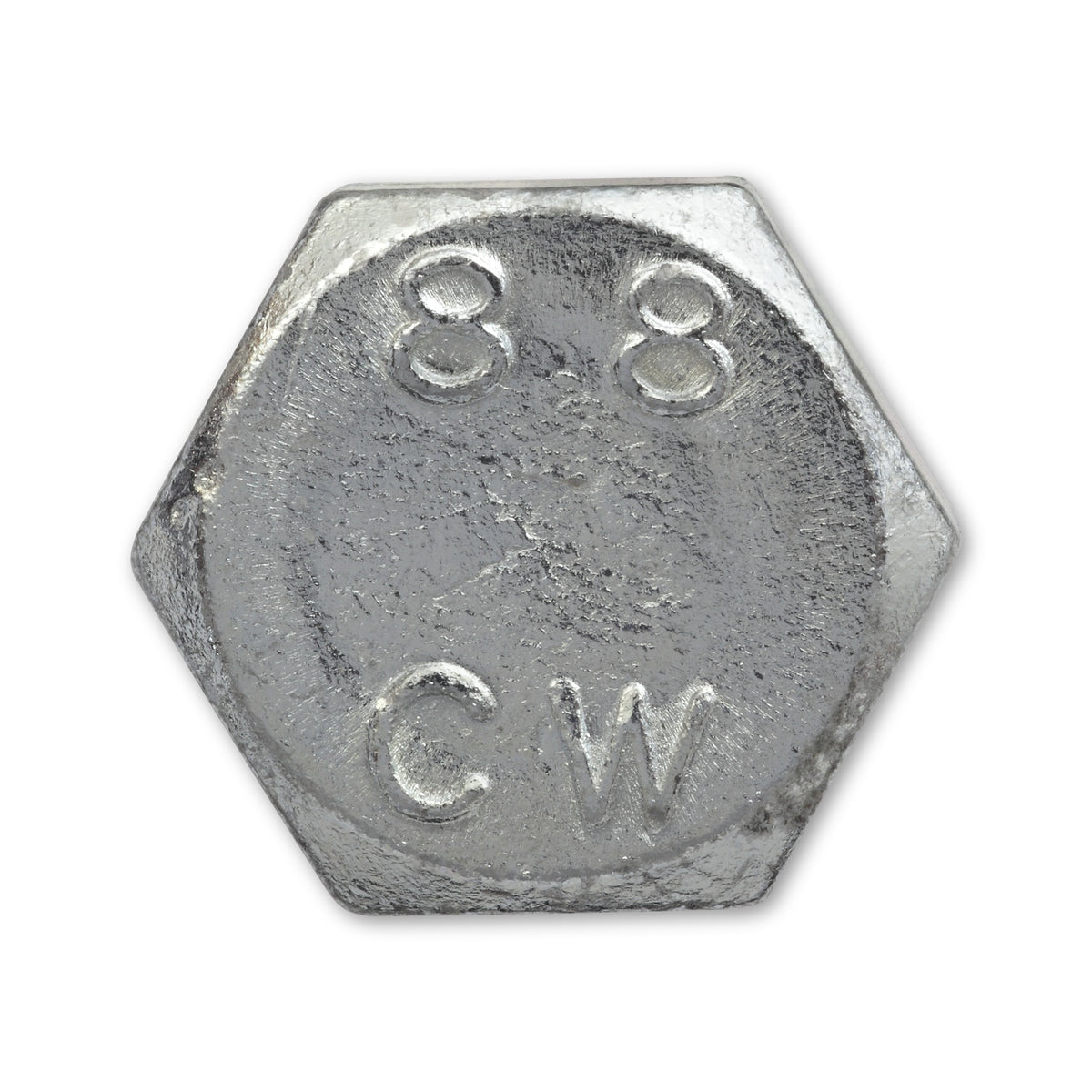

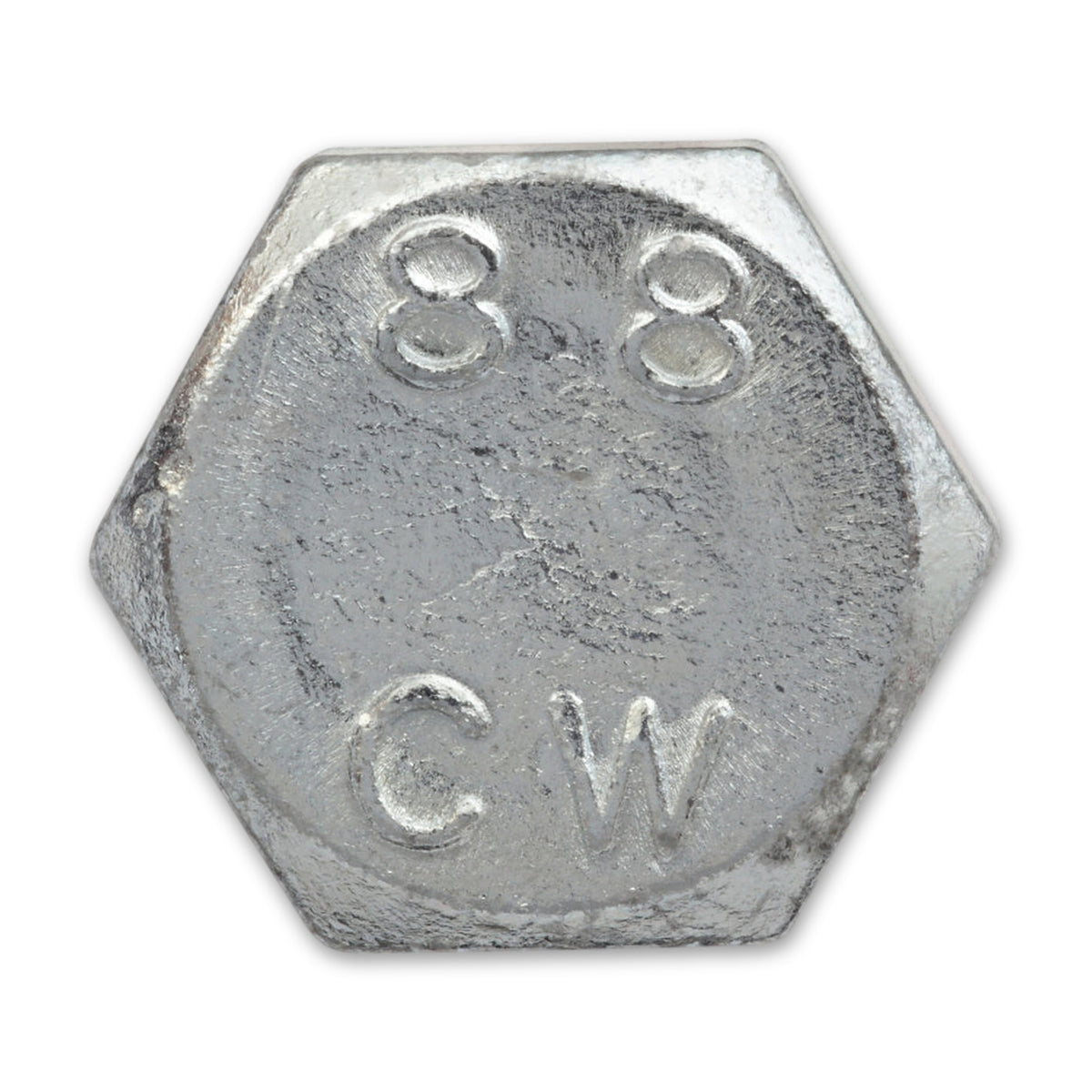

• Festigkeitsklasse 8.8: Schraubenstahl mit mindestens 800 N/mm² Zugfestigkeit und 640 N/mm² Streckgrenze: Kennwerte des Schraubenstahls, keine Belastbarkeit der Verbindung.

So wird die Länge gewählt

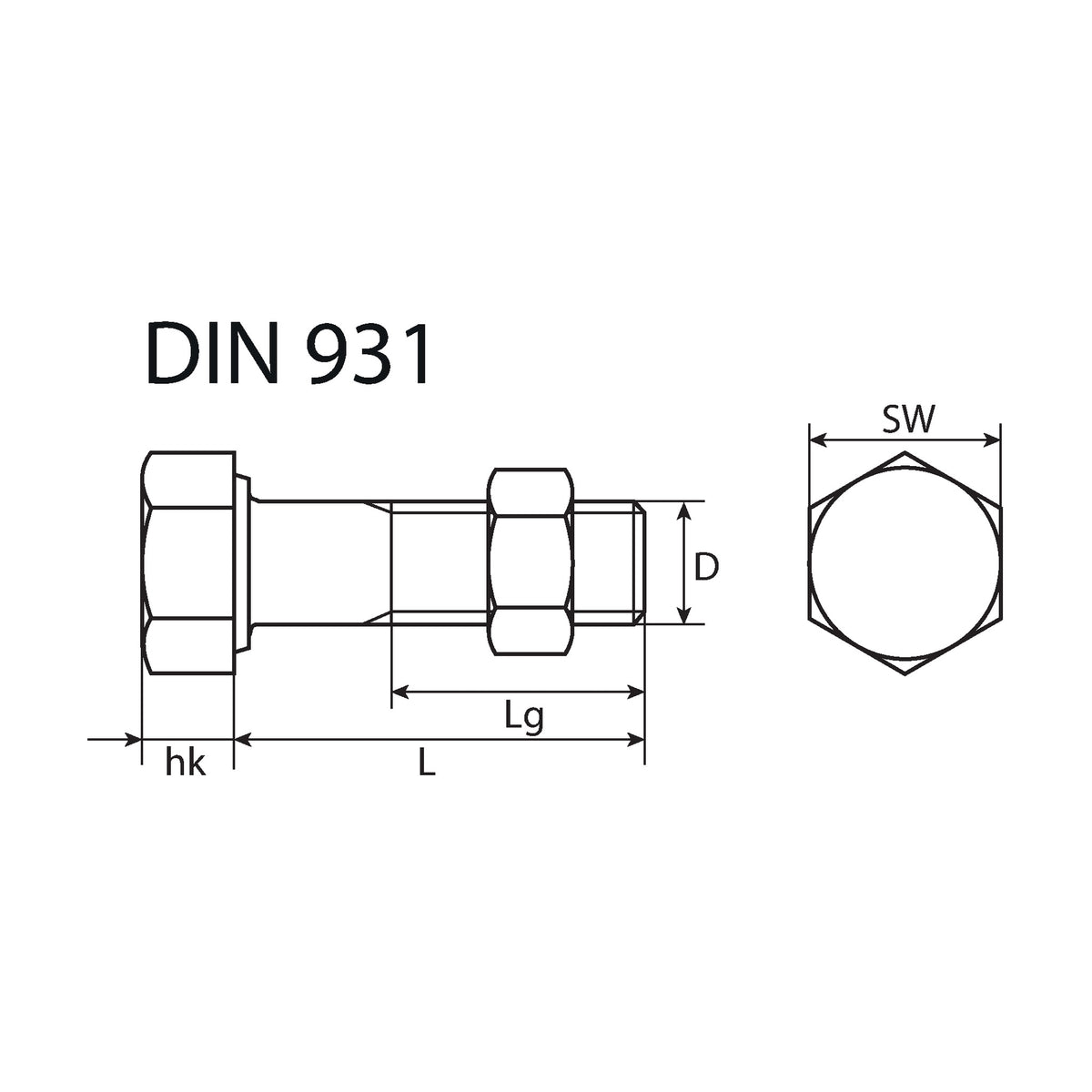

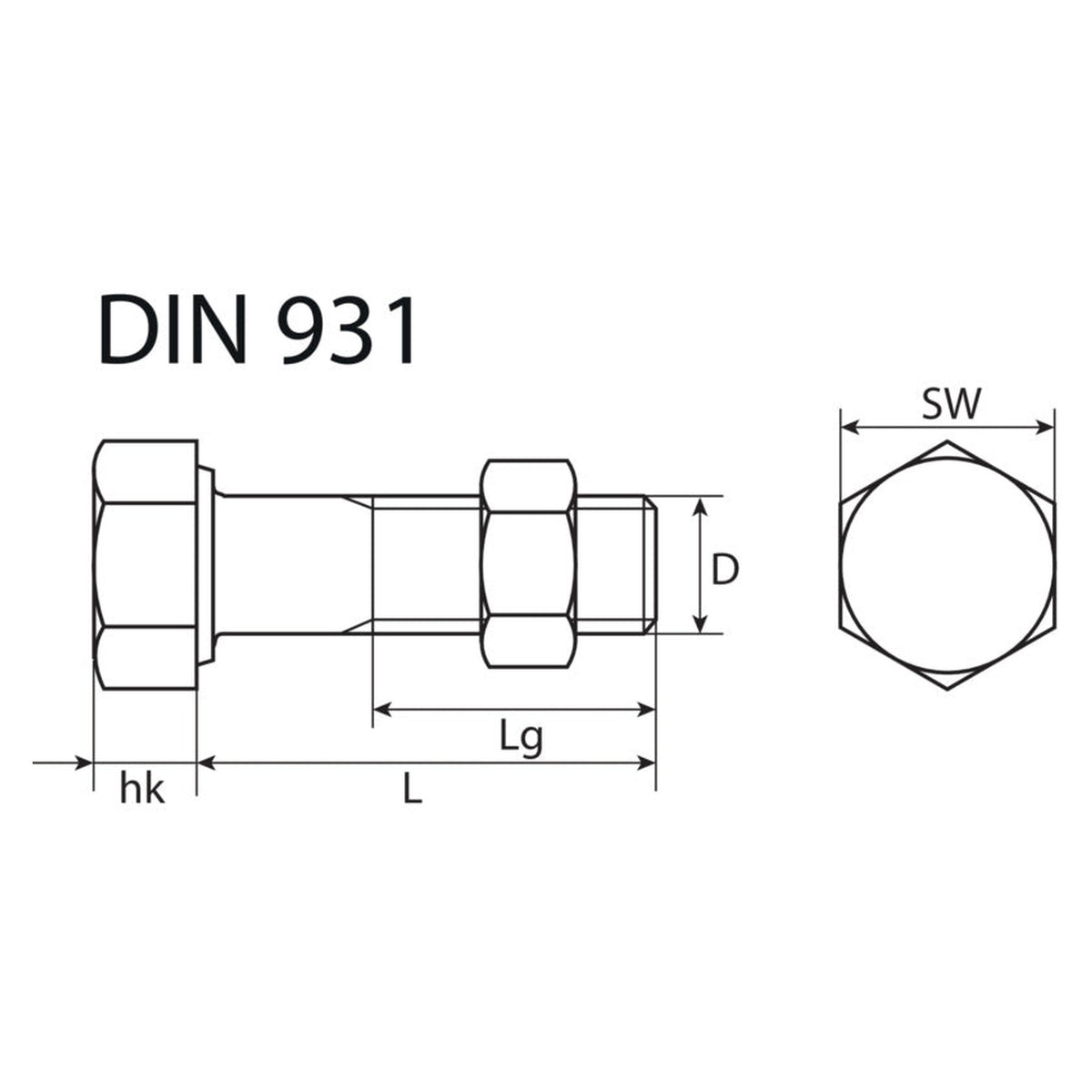

Die Nennlänge ab Kopfunterseite muss Bauteildicke, Mutterhöhe und einen Überstand von wenigstens einem Gewindegang aufnehmen. Die Bauteile dürfen aber nicht dünner sein als der glatte Schaft, sonst läuft die Mutter auf den Gewindeauslauf, bevor sie anliegt. Der Gewindeteil ist je Größe als Größtmaß angegeben, bei M10 höchstens 26 mm.

Wo diese Schrauben üblicherweise arbeiten

Metallbauer setzen sie an nicht tragenden Anbauteilen wie Abdeckungen, Halterungen und Gittern, der Maschinen- und Vorrichtungsbau an Platten und Winkeln, die Werkstatt bei Reparaturen an Vorrichtungen und Gestellen, Zimmerer und Heimwerker bei Holzverbindungen mit durchgehender Bohrung.

Häufige Fragen

Ist zu jeder Schraube eine Mutter dabei?

Ja, in jeder Packung liegt zu jeder Schraube eine Sechskantmutter. Unterlegscheiben passend zum Gewinde bei Bedarf dazu bestellen.

DIN 931 oder DIN 933, was ist der Unterschied?

DIN 931 hat Teilgewinde mit glattem Schaft, DIN 933 Gewinde bis zum Kopf. Nachfolgenorm von DIN 931 ist ISO 4014; sie ist bis auf die Schlüsselweite bei M10, M12 und M14 austauschbar.

Kann ich sie draußen oder im Feuchtraum einsetzen?

Dafür ist diese verzinkte Ausführung nicht die erste Wahl: Für Feuchträume und den Einsatz im Freien sind nichtrostende oder feuerverzinkte Verbindungsmittel vorgesehen. Planen Sie diese Reihe für trockene Bereiche ein, etwa Innenräume und Werkstatt.

Welchen Schlüssel brauche ich?

Die Schlüsselweite richtet sich nach der Gewindegröße, bei M8 sind es 13 mm. Bei M10, M12 und M14 gilt die DIN-Weite 17, 19 und 22 mm, einen Millimeter mehr als bei ISO-4014-Schrauben. Zum Anziehen hält ein zweiter Schlüssel den Kopf, während der erste die Mutter dreht.
