Gewindeschraube Sechskantkopf mit Mutter, Stahl verzinkt, DIN 933

Sechskantschrauben mit Mutter verbinden zwei Bauteile mit durchgehendem Loch; die Mutter gehört zum Lieferumfang. Die Schrauben bestehen aus verzinktem Stahl der Festigkeitsklasse 8.8 und sind nach DIN 933 ausgeführt, mit metrischem Gewinde von M5 bis M12. Welche Schlüsselweite und welche Länge gebraucht wird, ergibt sich aus Gewinde und Bauteildicke.

Befestigen, wo im Bauteil kein Gewinde sitzt

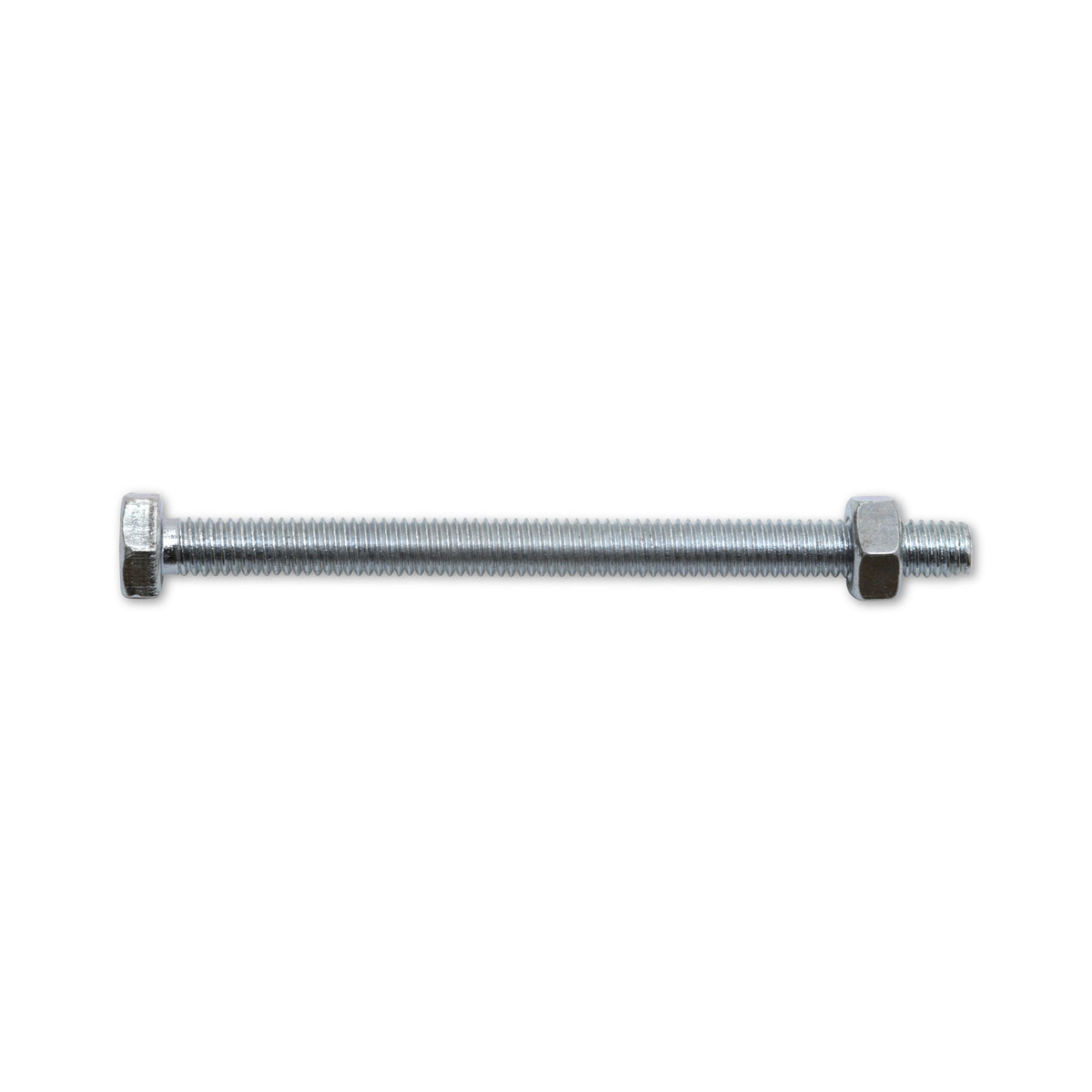

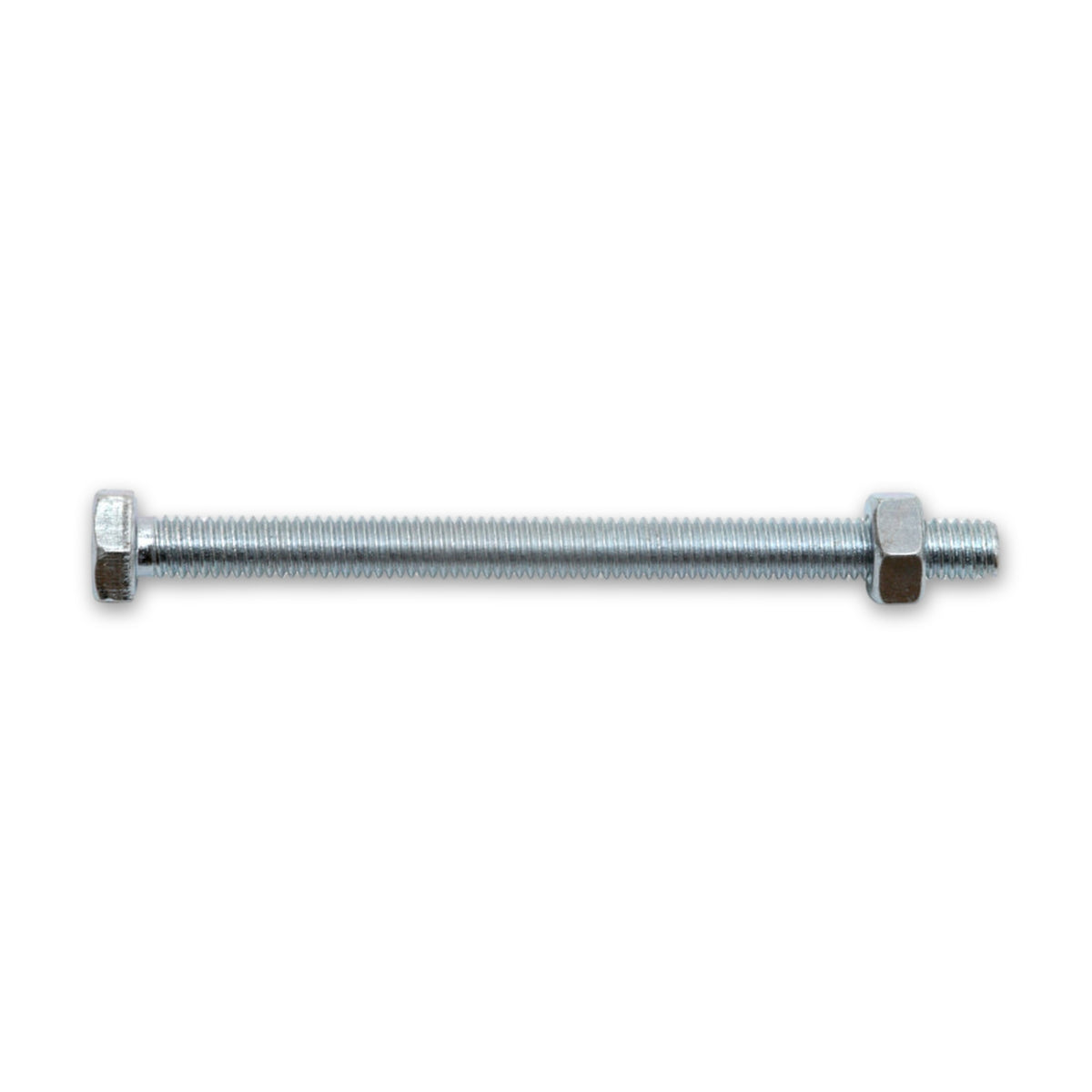

Die Schraube wird durch beide Bauteile gesteckt, auf der Gegenseite wird die Mutter aufgedreht. So entsteht eine Verbindung ohne Gewinde im Bauteil, die sich später wieder lösen lässt. Typisch sind gebohrte Bleche, Profile, Winkel, Halterungen und Maschinenteile. Angezogen wird am Sechskantkopf von außen.

Die Schlüsselweite richtet sich nach dem Gewinde

Die Schlüsselweite (SW) ist der Abstand der Flachseiten am Kopf und damit die Größe des Gabel-, Ring- oder Steckschlüssels. Sie wächst mit dem Gewinde: M5 hat SW 8, M8 SW 13, M12 SW 19.

Für einzelne Montagen in Werkstatt, Haus und Metallbau

Üblich sind Sechskantschrauben dieser Art bei Heimwerkern für Reparaturen, in Haustechnik und Hausmeisterei, in der Schlosserei und im Metallbau bei Kleinteilen.

Häufige Fragen

Wie lang muss die Schraube sein?

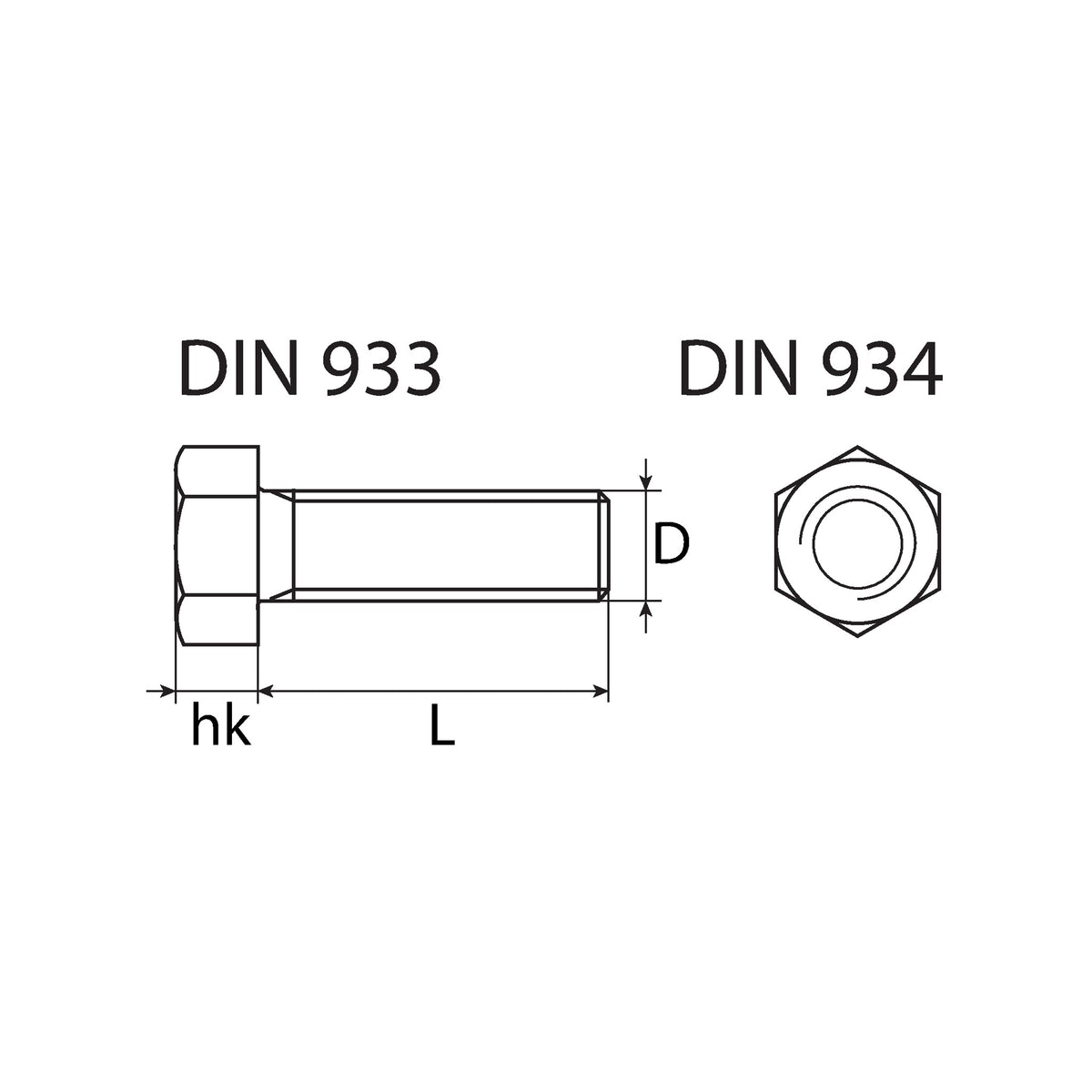

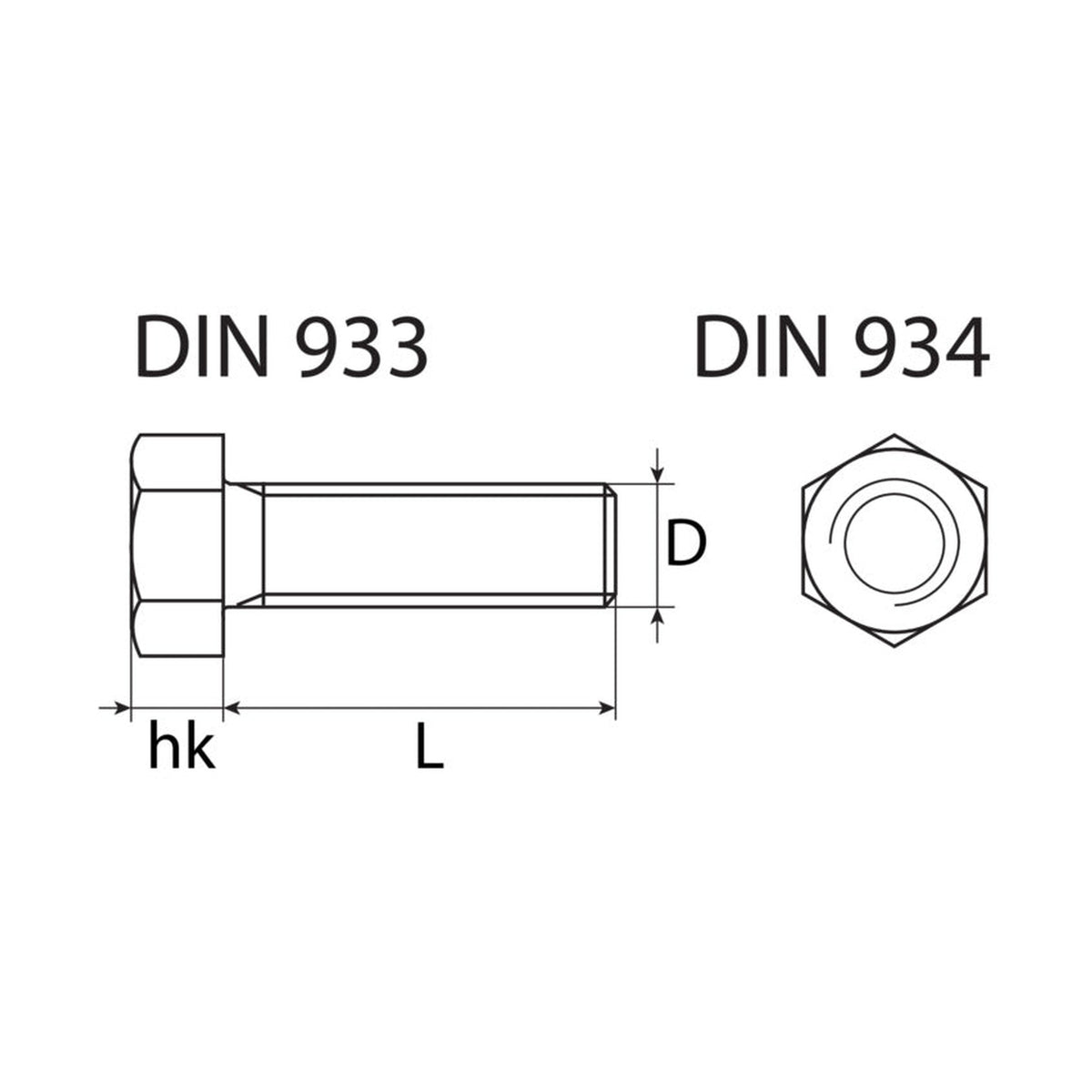

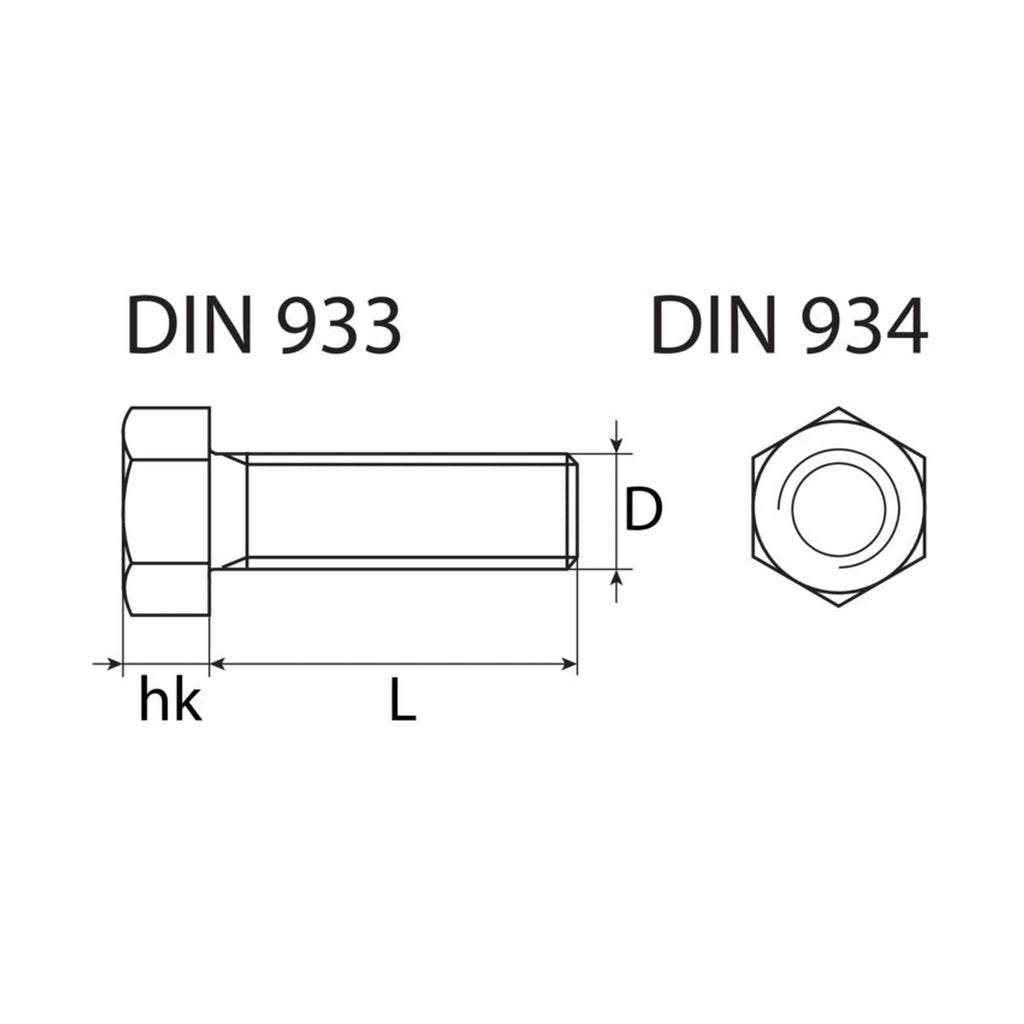

Die Länge wird unter dem Kopf gemessen, der Kopf zählt nicht mit. Gebraucht wird die Dicke beider Bauteile plus die Höhe der Mutter, dazu ein kleiner Überstand, damit das Gewinde aus der Mutter heraussteht.

Ist DIN 933 noch aktuell, und was ist mit ISO 4017?

DIN 933 ist als Norm zurückgezogen, den Nachfolger bildet DIN EN ISO 4017. Maßlich stimmen beide bis auf die Schlüsselweite überein, die bei M10 und M12 abweicht: ISO 4017 gibt 16 und 18 mm an, diese Schrauben haben 17 und 19 mm.

Kann ich die Schrauben in Feuchträumen oder im Freien verwenden?

Eher nicht: Für Feuchträume und draußen sind Verbindungsmittel aus nichtrostenden Stählen oder feuerverzinkte Ausführungen vorgesehen. Wer dort schraubt, wählt eine solche Ausführung. Zu Schichtdicke und Schutzdauer der Verzinkung dieser Schrauben liegen keine Angaben vor.

Sind die Schrauben für Hebe- und Anschlagzwecke oder sicherheitsrelevante Verschraubungen gedacht?

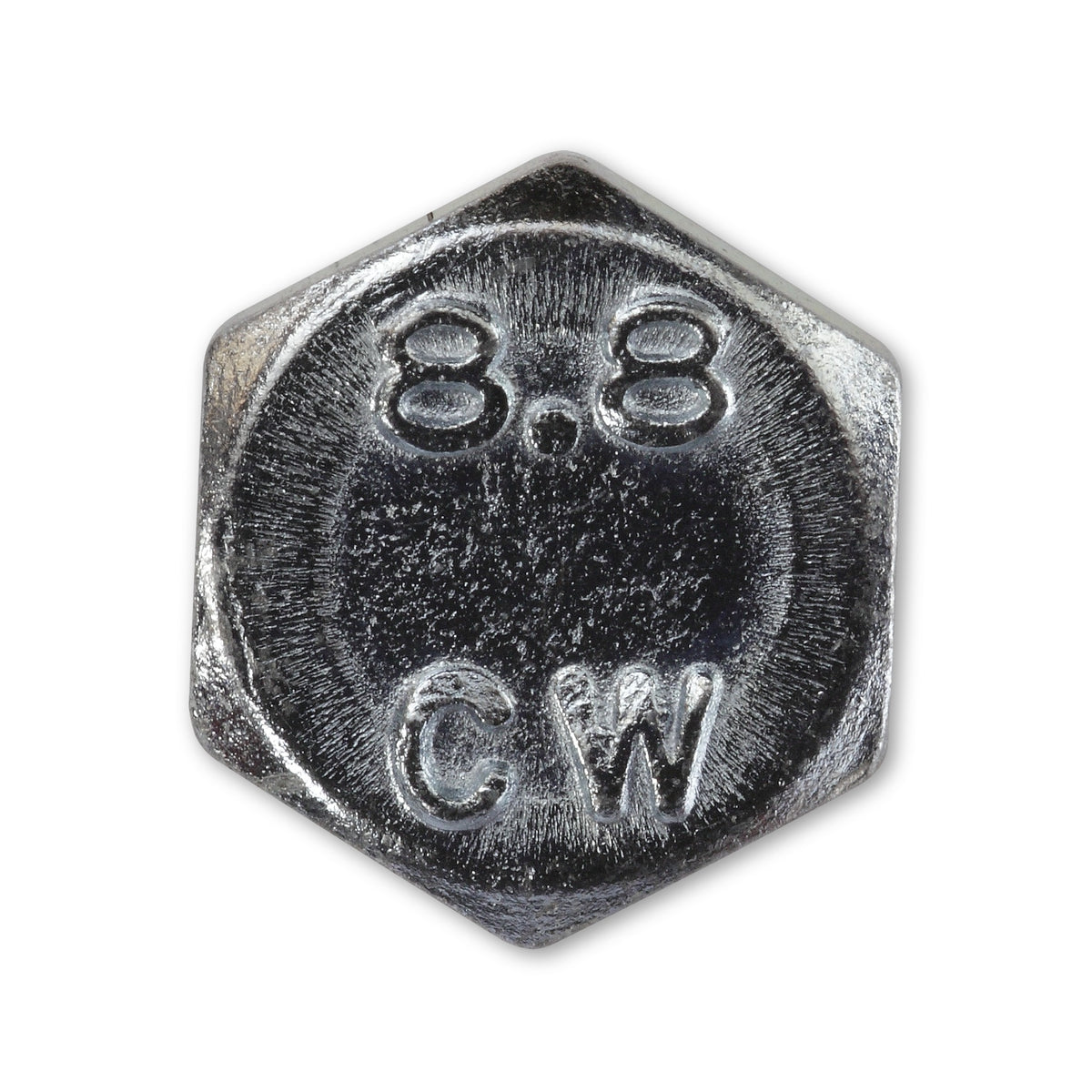

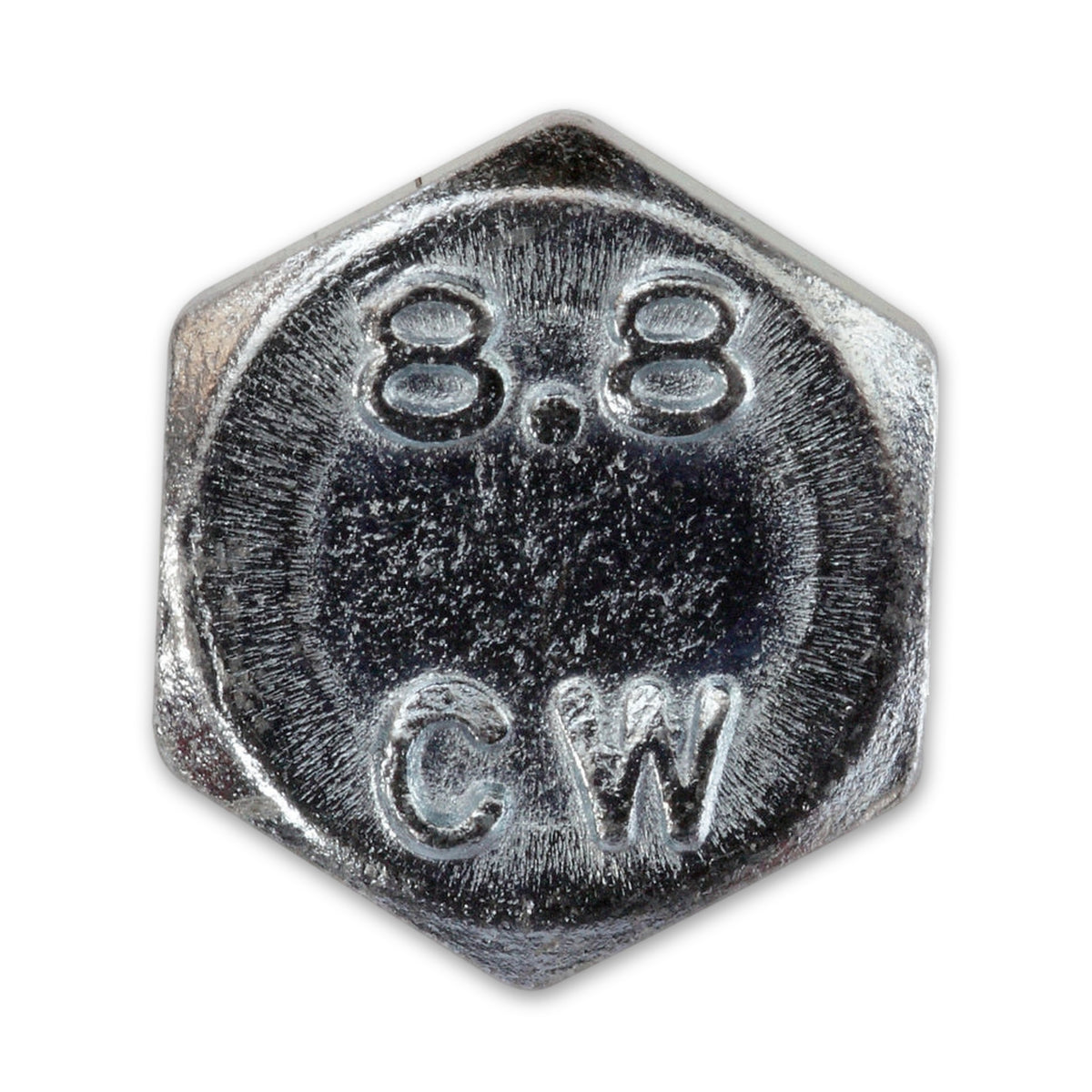

Dafür sind sie nicht das Richtige: Für Hebe- und Anschlagpunkte, Personensicherung und sicherheitsrelevante Verschraubungen am Fahrzeug gibt es eigens ausgewiesene Bauteile. Ob eine Verbindung die Last trägt, hängt von Bauteil, Klemmlänge und Belastung ab. Die Festigkeitsklasse 8.8 beschreibt den Stahl der Schraube und sagt nichts über die Last einer Verbindung.
