Gewindeschraube Sechskantkopf, Stahl verzinkt, DIN 933

Sechskantschrauben mit Gewinde bis unter den Kopf verbinden Bauteile in einem Gewindeloch oder zusammen mit einer Mutter. Die Auswahl reicht von M4 bis M16 mit Nennlängen von 10 bis 120 mm; die Schrauben sind aus Stahl, verzinkt, in Festigkeitsklasse 8.8 und werden mit einem Schlüssel von außen angezogen.

Gewinde über die ganze Länge: Die Mutter greift an jeder Stelle

Bei dieser Bauform (DIN 933) verläuft das Gewinde über den gesamten Schaft, auch Vollgewinde genannt. Eine Mutter lässt sich dadurch an jeder Stelle aufdrehen, und in einem Gewindeloch greift die Schraube bis dicht unter den Kopf. Für die Länge zählen die Dicke der verbundenen Teile und die Mutterhöhe; das Gewindeende sollte aus der Mutter herausschauen.

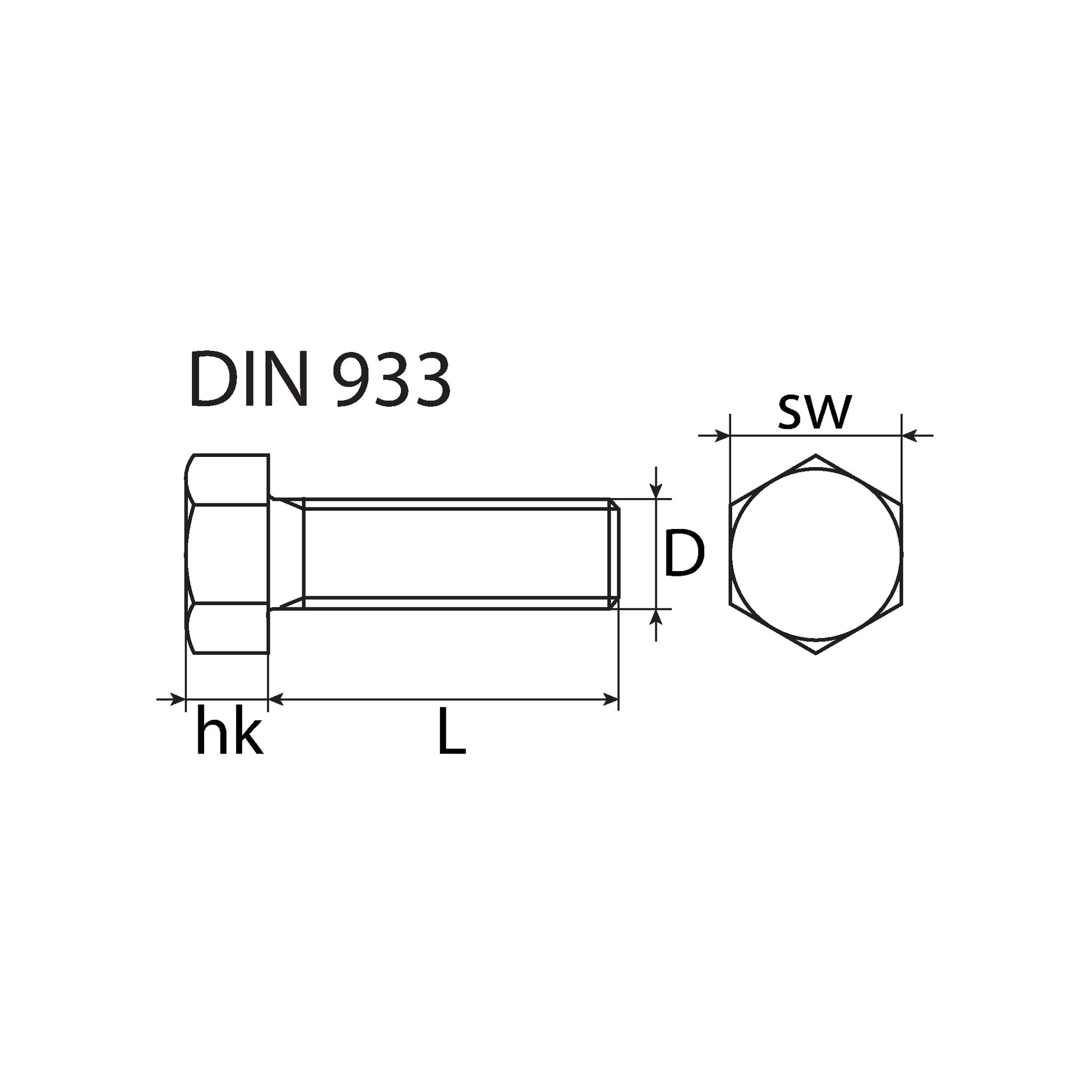

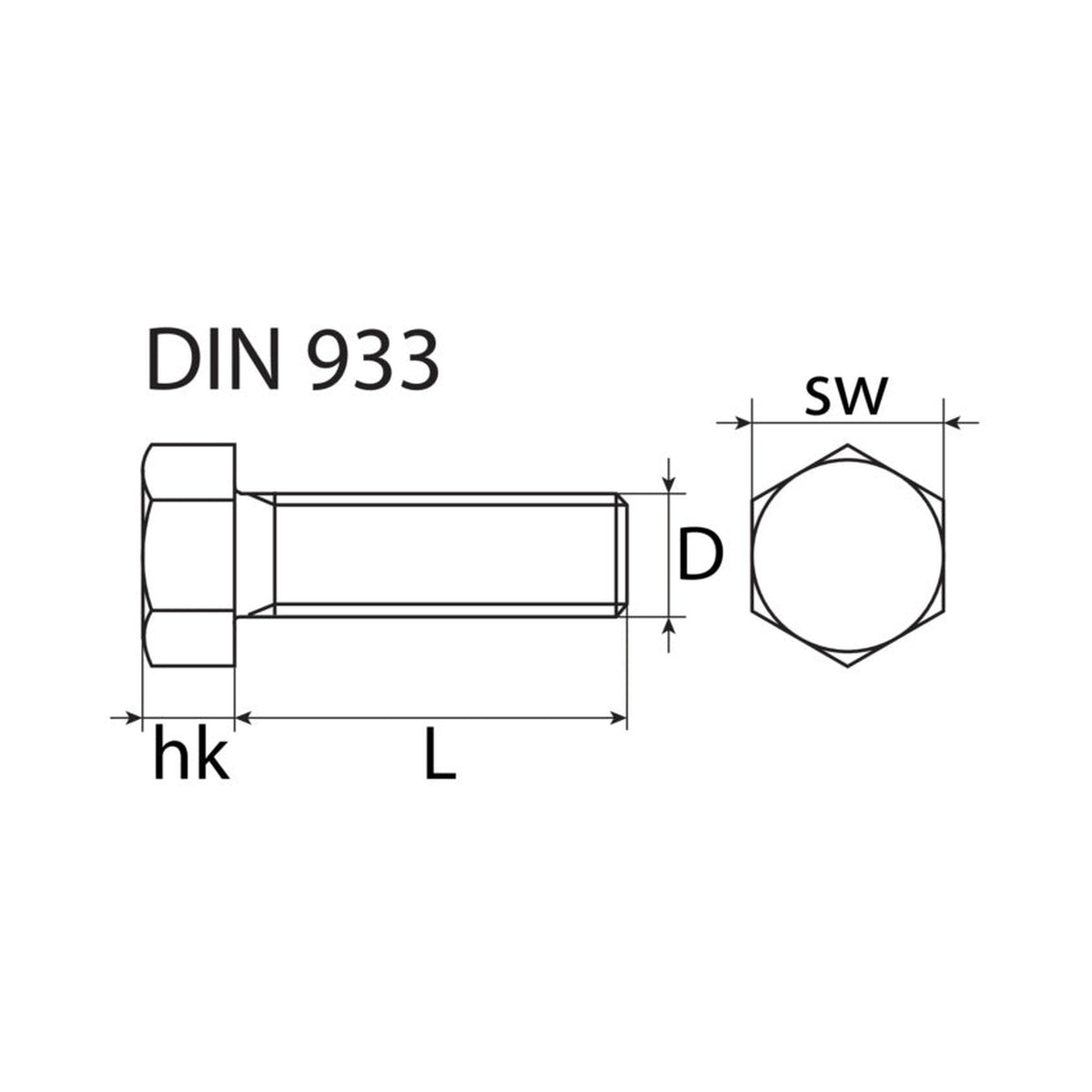

Sechskantkopf: In dieser Baureihe bestimmt das Gewinde die Schlüsselweite

Der Kopf wird von außen mit Maul-, Ring- oder Steckschlüssel gefasst. M6 hat 10 mm Schlüsselweite, M8 13 mm, M10 17 mm und M12 19 mm; die Werkzeuggröße ergibt sich damit aus dem Gewinde.

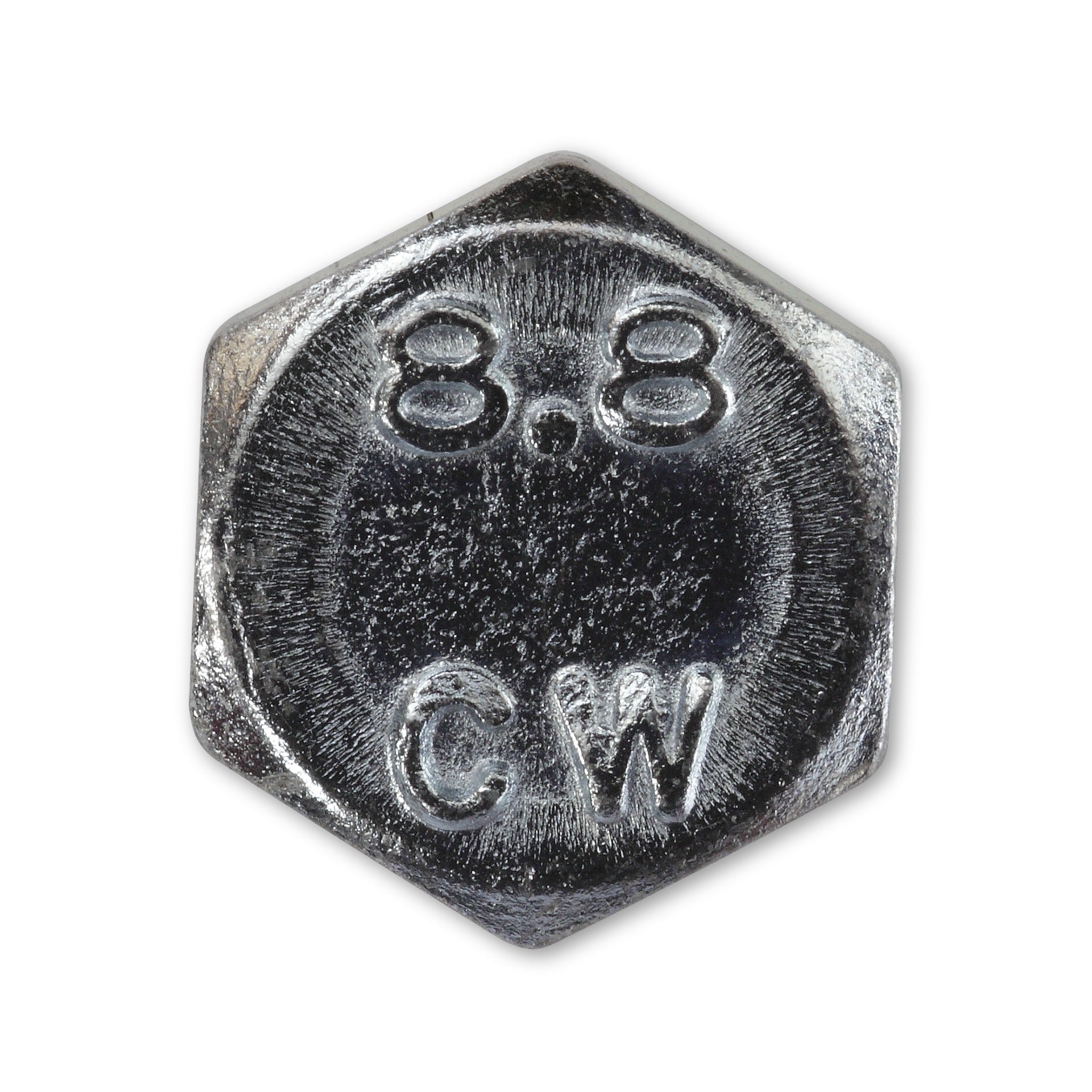

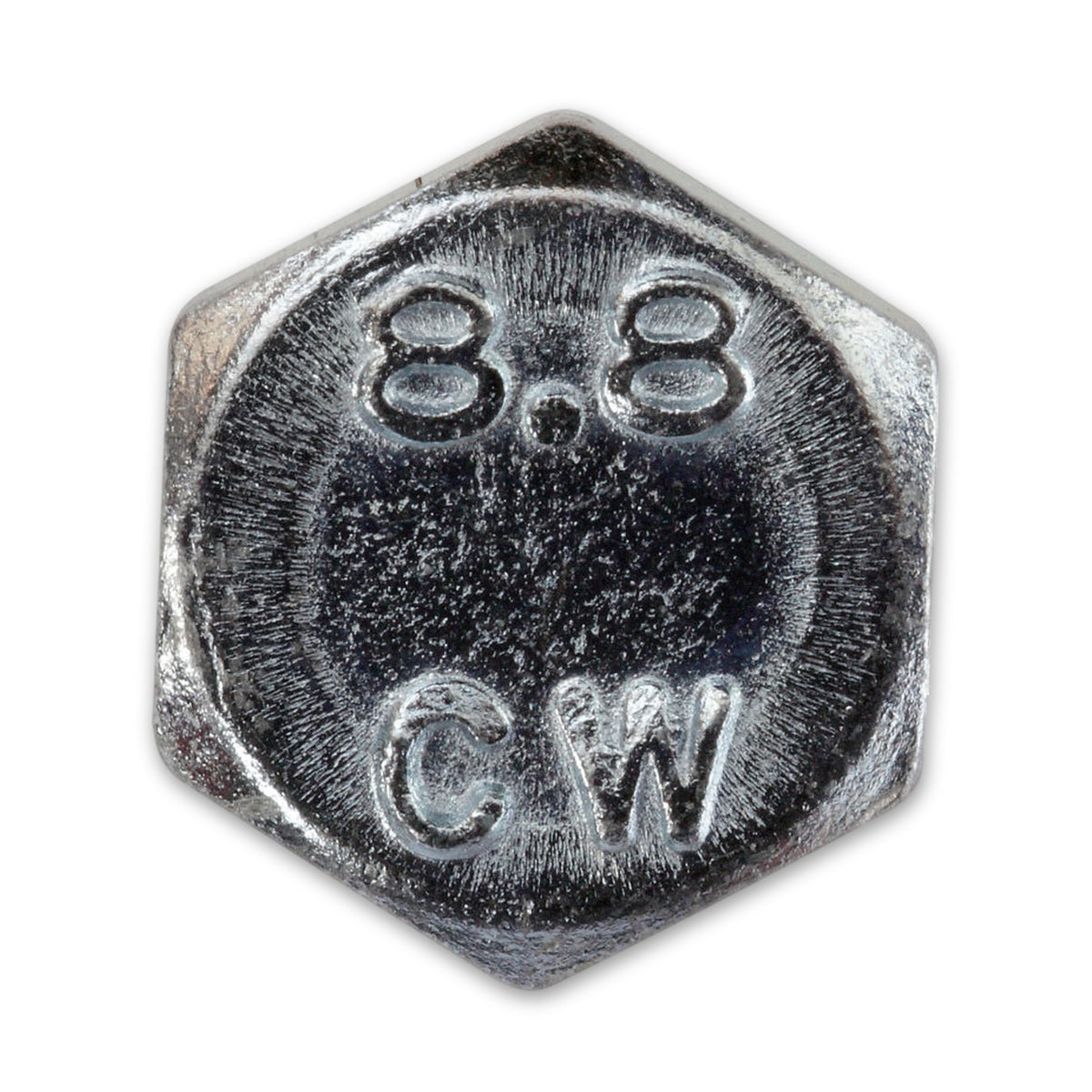

Festigkeitsklasse 8.8 beschreibt den Stahl, nicht die Verbindung

Die Kennzahl steht für eine Mindestzugfestigkeit von 800 N/mm² und eine Mindeststreckgrenze von 640 N/mm² des Schraubenwerkstoffs. Wie viel eine Verbindung trägt, hängt von verschraubten Werkstoffen, Klemmlänge, Gegengewinde und Beanspruchung ab.

Halterungen, Konsolen, Gewindelöcher: übliche Einsätze

Sechskantschrauben mit Vollgewinde werden üblicherweise für Halterungen und Konsolen, Maschinenabdeckungen und Verschraubungen in Gewindelöchern von Profilen und Maschinenteilen verwendet, in Schlosserei, Maschinenbau, Haustechnik und Hausmeisterei. Heimwerker nutzen sie für Reparaturen, Tischler für Möbelgestelle. Für tragende Stahlbauverbindungen und Hebezwecke gibt es eigene Bauteile.

Häufige Fragen

Was unterscheidet DIN 933 von DIN 931?

Bei DIN 933 läuft das Gewinde über die ganze Länge, bei DIN 931 hat die Schraube einen glatten Schaft mit Teilgewinde. DIN 933 ist zurückgezogen und durch DIN EN ISO 4017 ersetzt. Dort sind die Schlüsselweiten bei M10, M12 und M14 kleiner; diese Schrauben tragen die DIN-933-Werte 17, 19 und 22 mm.

Gehört eine Mutter dazu?

Nein, geliefert werden die Schrauben, die Mutter wird gesondert gewählt. Sie muss zum Gewinde passen, bei M10 also eine M10-Mutter, und zur Festigkeitsklasse der Schraube.

Ist die Schraube für draußen geeignet?

Für draußen und Feuchträume eher nicht, dort sind geeignete Werkstoffe oder Oberflächen vorgesehen. Beispiele sind nichtrostende Stähle und feuerverzinkte Verbindungsmittel.

Darf die Schraube im Stahlbau oder zum Heben verwendet werden?

Nein, dafür sind sie nicht vorgesehen: Für Stahlbau, Heben und Personensicherung ist keine Eignung angegeben. Dafür gibt es Schraubengarnituren und Bauteile, die ausdrücklich dafür ausgewiesen sind.
